چیلر 45 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB155

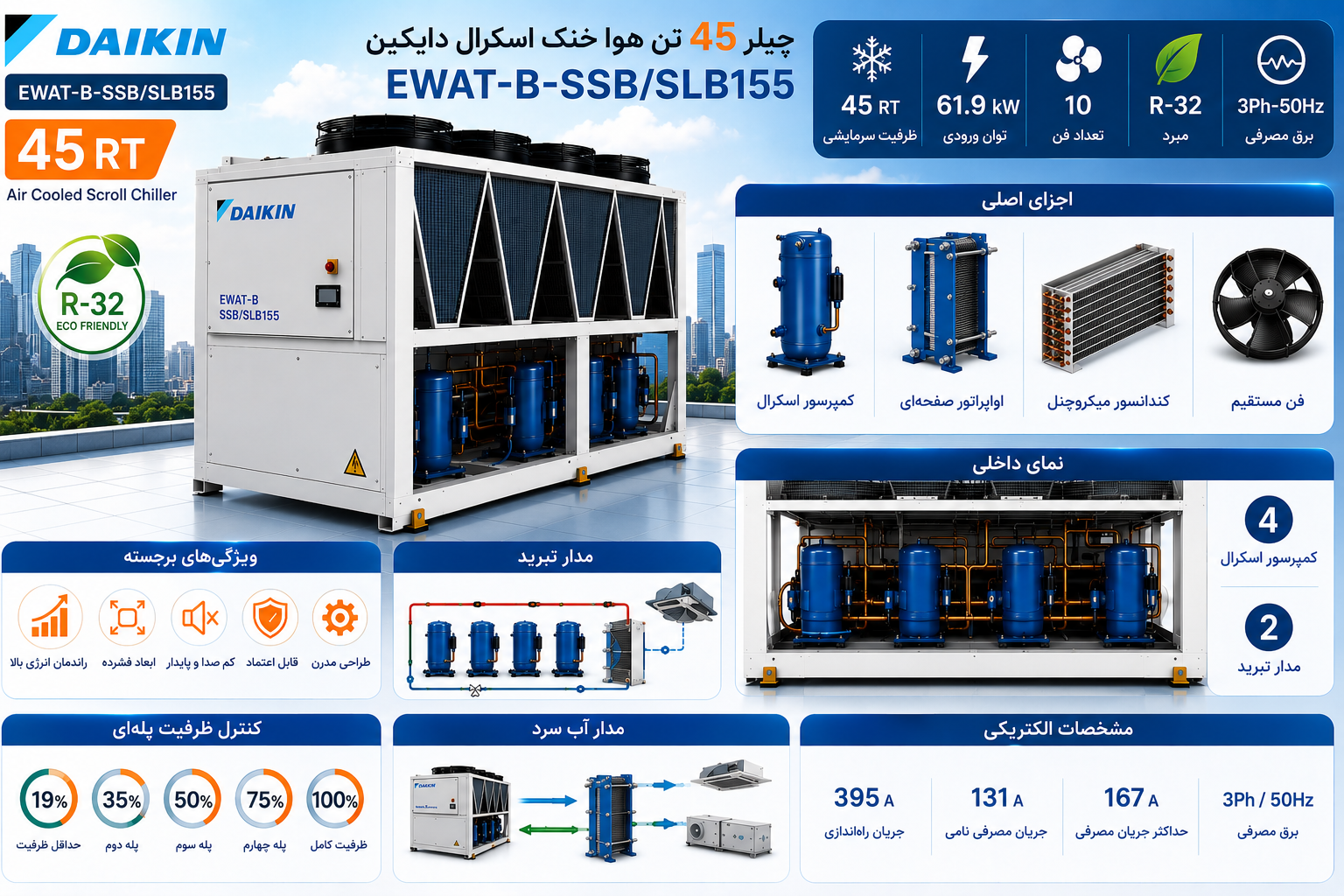

معرفی کلی چیلر 45 تن هوا خنک اسکرال دایکین EWAT-B-SSB/SLB155

چیلر 45 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB155 یکی از مدل‌های پرظرفیت و حرفه‌ای سری EWAT-B است که برای پروژه‌های اداری، تجاری، صنعتی سبک و مجتمع‌های بزرگ مسکونی طراحی شده است. این دستگاه با ظرفیت اسمی 45 تن تبرید (45 RT)، برای ساختمان‌هایی با بار سرمایشی بالا و ساعات کارکرد طولانی، گزینه‌ای مطمئن و اقتصادی محسوب می‌شود.

این چیلر با توان ورودی حدود 61.9 کیلووات و تغذیه از برق سه‌فاز، 50 هرتز کار می‌کند. ترکیب چهار کمپرسور اسکرال، مبرد R-32، دو مدار تبرید، کندانسور میکروچنل، اواپراتور صفحه‌ای و فن‌های مستقیم، نشان می‌دهد که دایکین در این مدل، هم راندمان انرژی و هم پایداری عملکرد را در اولویت قرار داده است.

 کاربردهای مناسب چیلر 45RT دایکین

با توجه به ظرفیت 45RT، این مدل برای موارد زیر بسیار مناسب است:

– برج‌ها و مجتمع‌های مسکونی بزرگ با تعداد بالای واحدها و فن‌کویل

– ساختمان‌های اداری بزرگ، سازمان‌ها، بانک‌ها و مراکز اداری چند بلوک

– مراکز خرید و مال‌ها، شُو روم‌های بزرگ، فروشگاه‌های زنجیره‌ای

– بیمارستان‌ها، مراکز درمانی، آزمایشگاه‌ها و فضاهای حساس به دما

– سالن‌های تولید، انبارهای حساس، اتاق‌های سرور و مراکز داده متوسط

در چنین پروژه‌هایی، چیلر EWAT-B-SSB/SLB155 می‌تواند به‌عنوان منبع اصلی آب سرد، شبکه‌ای گسترده از فن‌کویل‌ها، هواسازها و کویل‌های سرمایشی را با دمای پایدار تغذیه کند.

 راندمان انرژی، SEER و EER در چیلر EWAT-B-SSB/SLB155

 SEER = 4.1؛ راندمان فصلی بهینه

ضریب بهره‌وری فصلی انرژی (SEER) این مدل برابر 4.1 است؛ عددی که برای چیلر هواخنک 45 تنی، نشان‌دهنده راندمان فصلی مطلوب و طراحی بهینه مدار تبرید، فن‌ها و مبدل‌هاست.

مزایای عملی SEER=4.1:

– کاهش محسوس هزینه برق در مقایسه با چیلرهای با SEER پایین

– توجیه‌پذیری بهتر هزینه سرمایه‌گذاری در طول عمر دستگاه

– هم‌خوانی با الزامات جدید بهره‌وری انرژی در بسیاری از پروژه‌ها

به‌خصوص در پروژه‌هایی که چیلر ساعات طولانی در سال فعال است، این سطح راندمان، اختلاف هزینه قابل توجهی در قبوض برق ایجاد می‌کند.

 EER = 2.55؛ راندمان در نقطه نامی

EER این چیلر حدود 2.55 است؛ یعنی نسبت ظرفیت سرمایشی به توان مصرفی در شرایط نامی. این عدد برای یک چیلر هواخنک اسکرال 45 تنی، عددی قابل قبول و رقابتی محسوب می‌شود.

ترکیب SEER=4.1 و EER=2.55 نشان می‌دهد:

– دستگاه در شرایط اوج بار (روزهای بسیار گرم) و همچنین در بارهای جزئی در طول فصل، عملکرد متعادلی دارد

– طراحی کمپرسورها، کندانسور میکروچنل، اواپراتور صفحه‌ای و کنترل ظرفیت، همگی در راستای کاهش مصرف انرژی انجام شده‌اند

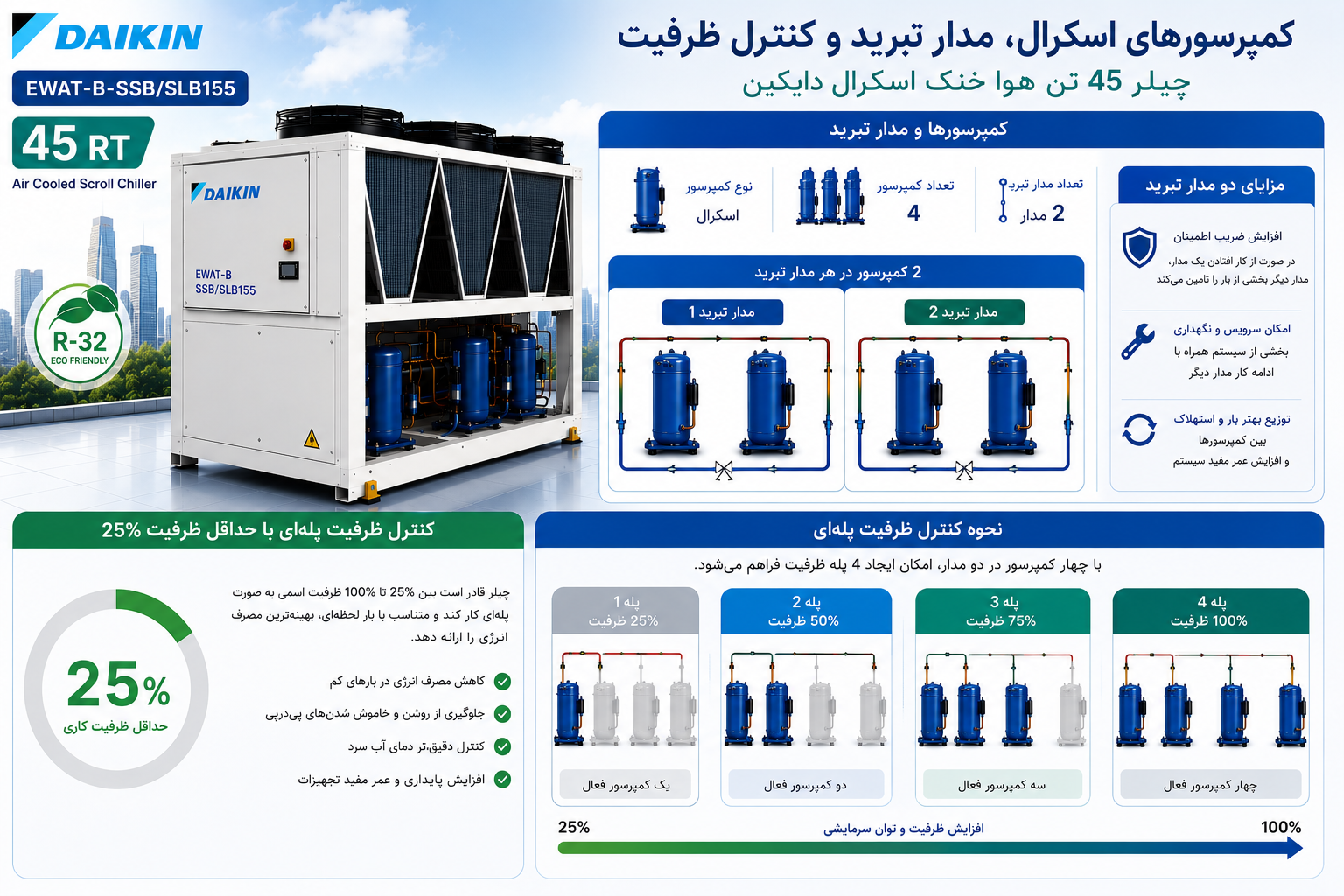

 کمپرسورهای اسکرال، مدار تبرید و کنترل ظرفیت

 چهار کمپرسور اسکرال روی دو مدار تبرید چیلر 45 تن هوا خنک اسکرال دایکین

در چیلر EWAT-B-SSB/SLB155 از کمپرسورهای اسکرال استفاده شده است؛ کمپرسورهایی که به دلیل:

– راندمان مناسب

– لرزش و صدای کمتر

– طراحی ساده‌تر و استهلاک پایین‌تر

– قابلیت اطمینان بالا در کارکرد مستمر

در چیلرهای هواخنک این رنج تناژ بسیار محبوب هستند.

مشخصات اصلی بخش کمپرسور و مدار تبرید:

– نوع کمپرسور: اسکرال

– تعداد کمپرسور: 4 عدد

– تعداد مدار تبرید: 2 مدار

این ساختار معمولاً به صورت 2 کمپرسور در هر مدار تبرید پیاده‌سازی می‌شود. مزیت دو مدار تبرید:

– افزایش ضریب اطمینان (در صورت از کار افتادن یک مدار، مدار دیگر همچنان بخشی از بار را تأمین می‌کند)

– امکان سرویس و نگهداری بخشی از سیستم همراه با ادامه کار مدار دیگر

– توزیع بهتر بار و استهلاک بین کمپرسورها

 کنترل ظرفیت پله‌ای با حداقل ظرفیت 25%

نوع کنترل ظرفیت این چیلر پله‌ای است و حداقل ظرفیت قابل کارکرد دستگاه حدود 25% ظرفیت نامی می‌باشد. این یک امتیاز مهم است، زیرا:

– در بارهای کم (مثلاً شب‌ها، فصول میانی سال یا زمان‌هایی که تعداد مصرف‌کنندگان کم است)، چیلر می‌تواند با حدود 25% ظرفیت کار کند

– مصرف انرژی در این حالت به‌شدت کاهش می‌یابد

– از روشن و خاموش شدن‌های پی‌درپی جلوگیری می‌شود

– دمای آب سرد با نوسان کمتر و کنترل دقیق‌تر تنظیم می‌شود

وجود چهار کمپرسور در دو مدار، به‌صورت طبیعی امکان ایجاد چندین پله ظرفیت (25%، 50%، 75%، 100%) را فراهم می‌کند و این موضوع برای پروژه‌هایی با بار متغیر، مزیت بسیار مهمی است.

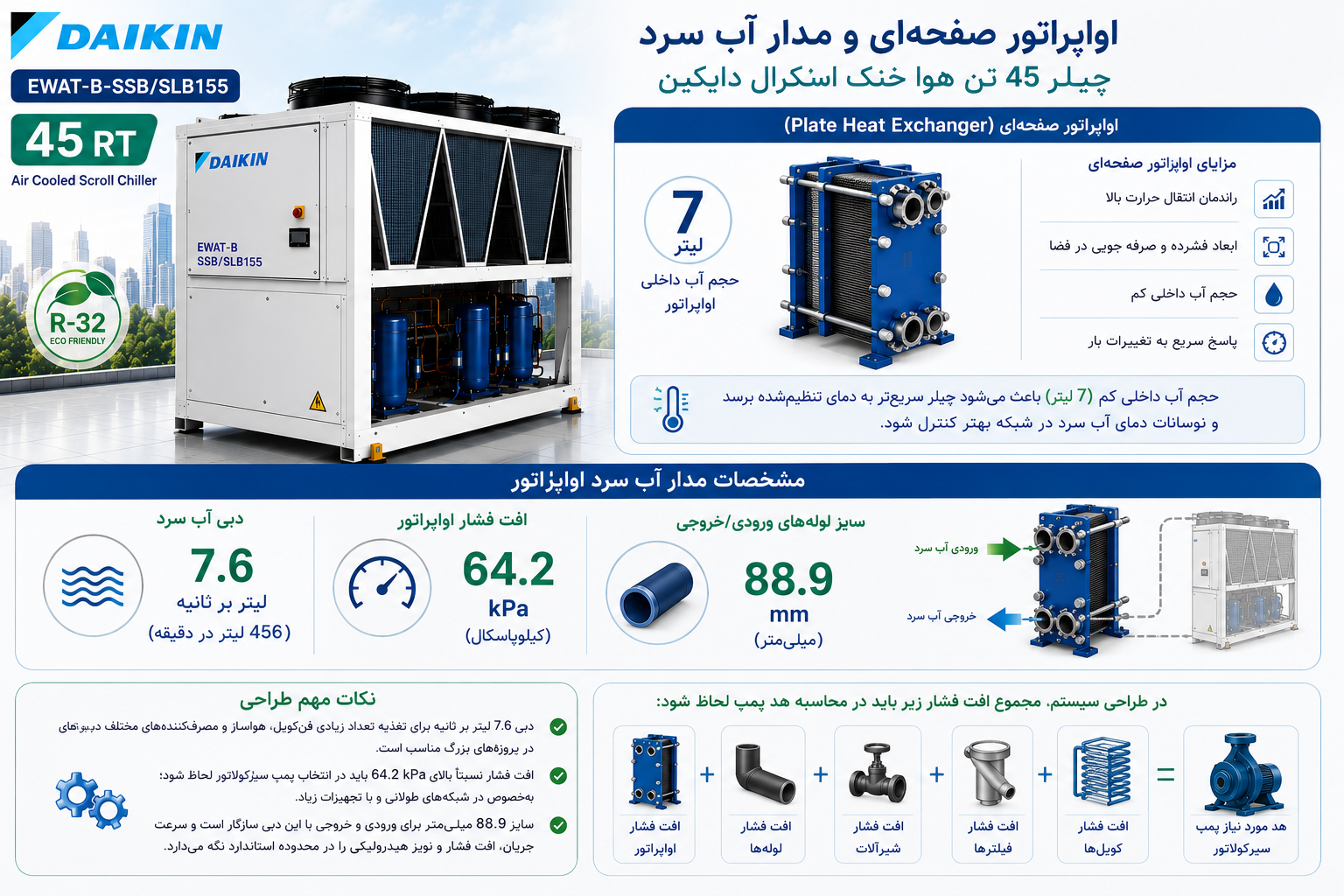

 اواپراتور صفحه‌ای و مدار آب سرد چیلر 45 تن هوا خنک اسکرال دایکین

 اواپراتور صفحه‌ای با حجم آب 7 لیتر

اواپراتور این چیلر از نوع مبدل صفحه‌ای (Plate Heat Exchanger) است. این مبدل‌ها با توجه به:

– راندمان انتقال حرارت بالا

– ابعاد فشرده

– حجم آب داخلی کم

– پاسخ سریع به تغییرات بار

در چیلرهای مدرن بسیار رایج شده‌اند.

حجم آب داخلی اواپراتور در این مدل حدود 7 لیتر است. این حجم نسبتاً کم آب، باعث می‌شود:

– چیلر سریع‌تر به دمای کاری تنظیم‌شده برسد

– کنترلر دستگاه تغییرات دما را سریع‌تر تشخیص دهد

– نوسانات دمای آب سرد در شبکه، مدیریت‌شده‌تر باشد

این ویژگی برای سیستم‌هایی با تعداد زیاد فن‌کویل و کنترل‌های اتاقی اهمیت زیادی دارد.

 دبی آب، افت فشار و سایز لوله‌های چیلر 45 تن هوا خنک اسکرال دایکین

ویژگی‌های هیدرولیک اواپراتور:

– دبی آب سرد: حدود 7.6 لیتر بر ثانیه (تقریباً 456 لیتر در دقیقه)

– افت فشار اواپراتور: حدود 64.2 کیلوپاسکال

– سایز لوله‌های ورودی/خروجی: حدود 88.9 میلی‌متر

نکات مهم طراحی:

– دبی 7.6 لیتر بر ثانیه برای تغذیه تعداد زیادی فن‌کویل، چندین هواساز و مصرف‌کننده‌های مختلف در یک پروژه بزرگ مناسب است.

– افت فشار نسبتاً بالای 64.2 kPa باید حتماً در انتخاب پمپ سیرکولاتور لحاظ شود؛ به‌خصوص اگر طول شبکه لوله‌کشی زیاد و تعداد زانویی‌ها و تجهیزات زیاد باشد.

– سایز 88.9 میلی‌متر برای ورودی و خروجی، با این دبی سازگار است و کمک می‌کند سرعت جریان، افت فشار و نویز هیدرولیکی در محدوده استاندارد باقی بماند.

در طراحی سیستم، مجموع افت فشار اواپراتور، لوله‌ها، شیرآلات، فیلترها و کویل‌ها باید در محاسبه هد پمپ لحاظ شود تا از انتخاب پمپ خیلی بزرگ (و پرمصرف) یا خیلی کوچک (با دبی ناکافی) جلوگیری گردد.

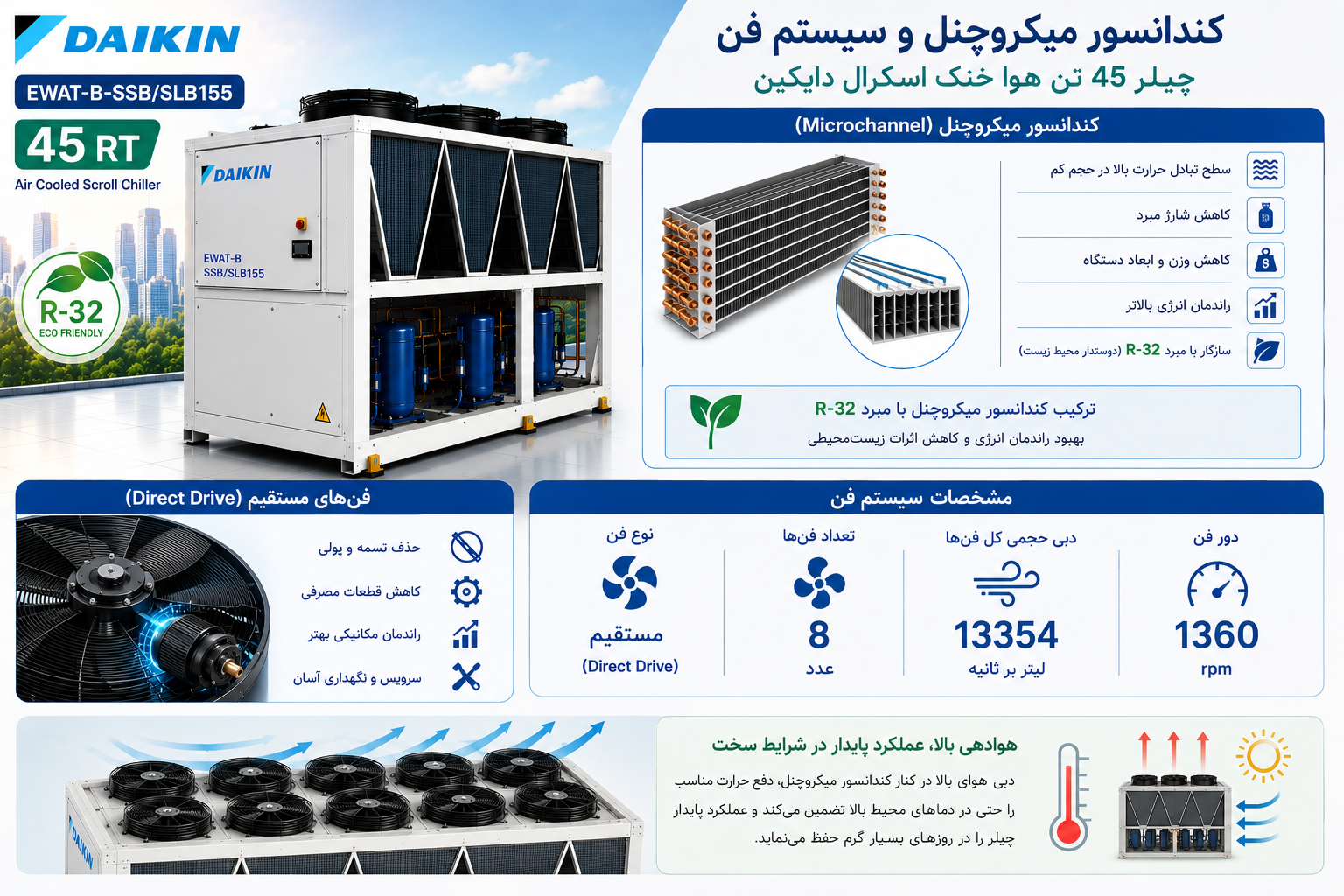

 کندانسور میکروچنل و سیستم فن چیلر 45 تن هوا خنک اسکرال دایکین

 کندانسور میکروچنل؛ راندمان بالا و شارژ مبرد کمتر

این چیلر از کندانسور نوع میکروچنل (Microchannel) بهره می‌برد. کندانسورهای میکروچنل:

– سطح تبادل حرارت بالا در حجم کم فراهم می‌کنند

– باعث کاهش میزان شارژ مبرد نسبت به کویل‌های فین‌تیوب سنتی می‌شوند

– به کاهش وزن کلی دستگاه کمک می‌کنند

– راندمان انرژی را بهبود می‌دهند

ترکیب کندانسور میکروچنل با مبرد R-32 که ضریب انتقال حرارت خوبی دارد و در مقایسه با بسیاری از مبردهای قدیمی‌تر، اثرات زیست‌محیطی کمتری دارد، سبب می‌شود این چیلر از نظر انرژی و محیط زیست، گزینه‌ای مناسب برای پروژه‌های امروزی باشد.

 فن‌های مستقیم، تعداد فن‌ها و دبی هوا

در بخش هوادهی کندانسور، از فن‌های مستقیم‌گرد (Direct Drive) استفاده شده است. مزایای این نوع فن:

– حذف تسمه و پولی و در نتیجه کاهش قطعات مصرفی

– کاهش نیاز به تنظیم دوره‌ای

– راندمان مکانیکی بهتر و انتقال توان مستقیم

– سادگی سرویس و نگهداری

مشخصات فن‌ها در این مدل:

– نوع فن: مستقیم

– تعداد فن‌ها: 8 عدد

– دبی حجمی کل فن‌ها: حدود 13354 لیتر بر ثانیه

– دور فن: حدود 1360 rpm

این حجم هوادهی بالا در کنار کندانسور میکروچنل، امکان دفع حرارت کافی حتی در دماهای بالای محیط را فراهم می‌کند و کمک می‌کند چیلر در روزهای بسیار گرم نیز با راندمان مناسبی کار کند.

 ابعاد، وزن و ملاحظات نصب چیلر 45 تن هوا خنک اسکرال دایکین

 ابعاد فیزیکی و وزن خالص

ابعاد چیلر 45 تن EWAT-B-SSB/SLB155 به صورت زیر است:

– ارتفاع: 1822 میلی‌متر

– عرض: 1204 میلی‌متر

– طول: 3570 میلی‌متر

– وزن خالص: حدود 1035 کیلوگرم

با توجه به ظرفیت 45RT، 4 کمپرسور و 8 فن، این ابعاد و وزن نشان‌دهنده یک طراحی صنعتی، در عین حال فشرده و مهندسی‌شده است.

نکات مهم برای نصب:

– بررسی توان باربری سازه (برای نصب روی بام، سکو یا دال بتنی) با توجه به وزن بیش از یک تُن

– تأمین فضای کافی در طرفین و بالای دستگاه برای ورود و خروج آزاد هوای کندانسور

– پیش‌بینی فضای سرویس برای دسترسی به تابلو برق، کمپرسورها، فن‌ها و مبدل‌ها

– استفاده از پایه‌های ضد لرزش برای کاهش انتقال ارتعاش به سازه و بهبود شرایط صوتی

 سطح صدا و ملاحظات آکوستیکی چیلر 45 تن هوا خنک اسکرال دایکین

 سطح صدای تولیدی 87.8 دسیبل

سطح صدای این چیلر حدود 87.8 دسیبل است؛ عددی که با توجه به ظرفیت 45RT، تعداد 8 فن و 4 کمپرسور، در محدوده قابل انتظار برای چیلرهای هواخنک صنعتی محسوب می‌شود.

برای پروژه‌هایی با حساسیت صوتی (هتل‌ها، مجتمع‌های مسکونی متراکم، بیمارستان‌ها و…) می‌توان:

– محل نصب را طوری انتخاب کرد که از اتاق‌ها و فضاهای حساس فاصله مناسب داشته باشد

– در صورت نیاز، از دیوارک‌های آکوستیک یا موانع صوتی استفاده کرد

– از پایه‌های لرزه‌گیر مناسب جهت کاهش انتقال ارتعاش و نویز ساختاری بهره برد

این اقدامات می‌تواند سطح آزار صوتی را به شکل محسوسی کاهش دهد.

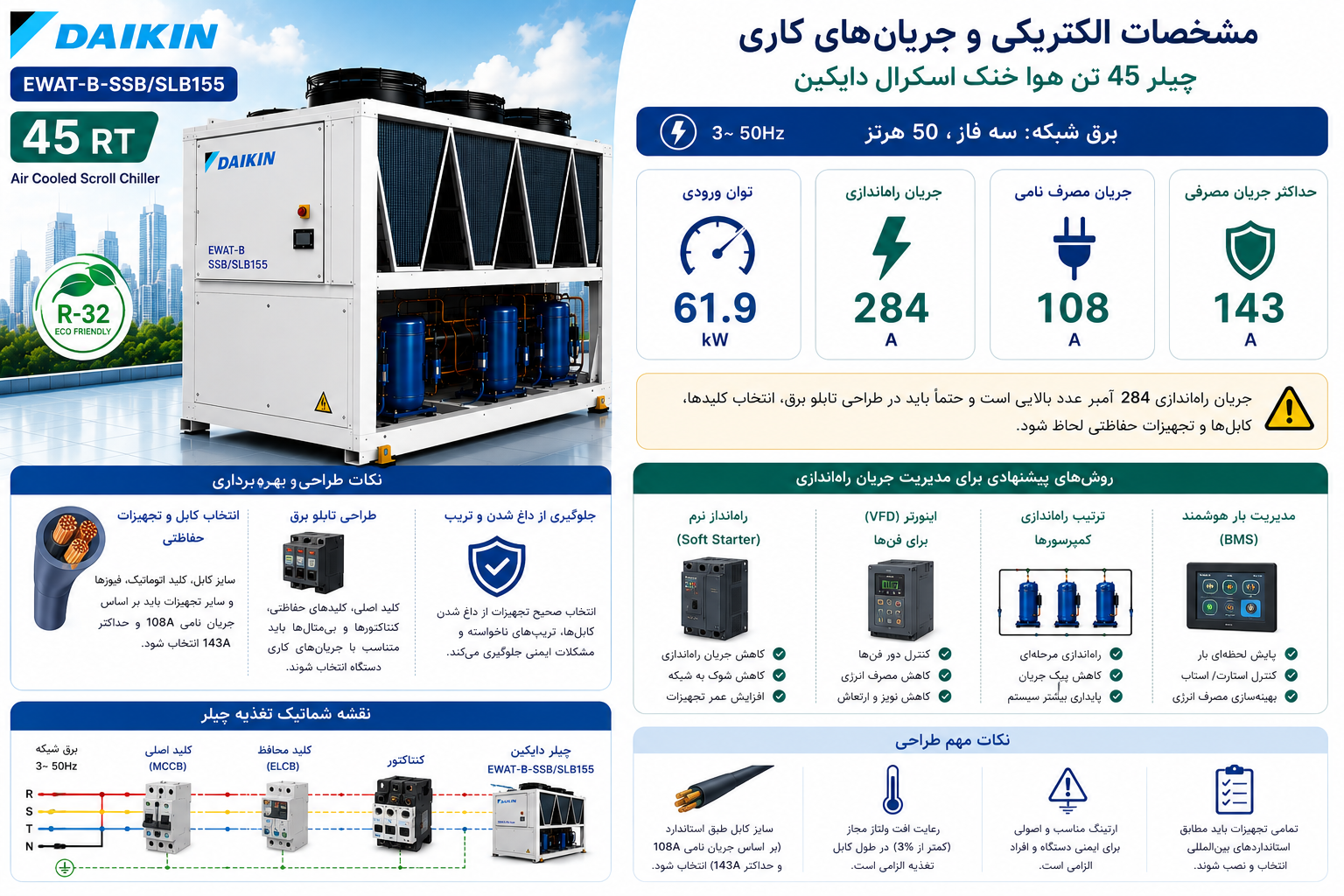

 مشخصات الکتریکی و جریان‌های کاری

 نوع برق شبکه، جریان راه‌اندازی و مصرفی

چیلر EWAT-B-SSB/SLB155 برای کار با برق سه‌فاز، 50 هرتز طراحی شده است. پارامترهای الکتریکی اصلی عبارت‌اند از:

– توان ورودی: حدود 61.9 کیلووات

– جریان راه‌اندازی: حدود 284 آمپر

– جریان مصرفی نامی: حدود 108 آمپر

– حداکثر جریان مصرفی: حدود 143 آمپر

نکات طراحی و بهره‌برداری:

– جریان راه‌اندازی 284 آمپر عدد قابل‌توجهی است و باید در طراحی تابلو برق، انتخاب کلیدها، کابل‌ها و تجهیزات حفاظتی لحاظ شود.

– سایز کابل تغذیه، کلید اتوماتیک، فیوزها و سایر تجهیزات باید بر اساس جریان نامی 108A و حداکثر 143A انتخاب شود تا از داغ شدن کابل‌ها، تریپ‌های ناخواسته و مشکلات ایمنی جلوگیری گردد.

– در برخی پروژه‌ها برای مدیریت بهتر جریان راه‌اندازی و کاهش شوک به شبکه، استفاده از روش‌های راه‌اندازی مناسب (مطابق توصیه سازنده) در نظر گرفته می‌شود.

 نتیجه‌گیری و پیشنهاد خرید چیلر دایکین EWAT-B-SSB/SLB155

چیلر 45 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB155 با مشخصات زیر:

– ظرفیت 45RT برای پروژه‌های اداری، تجاری، صنعتی سبک و مجتمع‌های بزرگ مسکونی

– چهار کمپرسور اسکرال روی دو مدار تبرید، با کنترل ظرفیت پله‌ای و حداقل ظرفیت 25%

– اواپراتور صفحه‌ای با حجم آب 7 لیتر، دبی 7.6 لیتر بر ثانیه و افت فشار 64.2 کیلوپاسکال

– کندانسور میکروچنل با مبرد R-32 برای راندمان و سازگاری بهتر با محیط زیست

– راندمان انرژی مناسب با SEER=4.1 و EER=2.55

– سیستم فن مستقیم با 8 فن و دبی هوای حدود 13354 لیتر بر ثانیه

– طراحی بدنه با ابعاد 1822×1204×3570 میلی‌متر و وزن 1035 کیلوگرم

به‌عنوان یک گزینه حرفه‌ای، مطمئن و اقتصادی برای پروژه‌هایی مطرح است که علاوه بر نیاز به ظرفیت بالای سرمایش، به راندمان انرژی، کیفیت ساخت، پایداری عملکرد و برند معتبر جهانی اهمیت می‌دهند.

اگر در مرحله انتخاب چیلر برای پروژه خود هستید و می‌خواهید مطمئن شوید این مدل از نظر ظرفیت، شرایط برق، فضای نصب و نوع کاربری با پروژه شما هم‌خوانی دارد، می‌توانیم بر اساس متراژ، نوع کاربری، موقعیت شهر، نوع فن‌کویل‌ها و الگوی مصرف، گزینه را دقیق‌تر بررسی و با سایر ظرفیت‌ها مقایسه کنیم.
