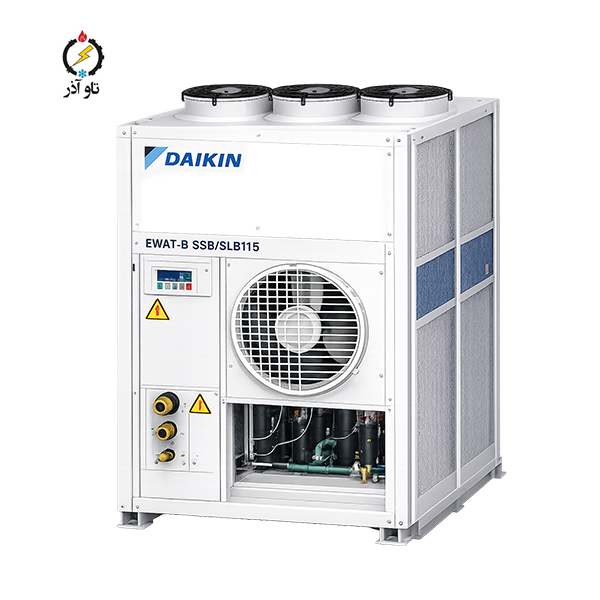

چیلر 30 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB115

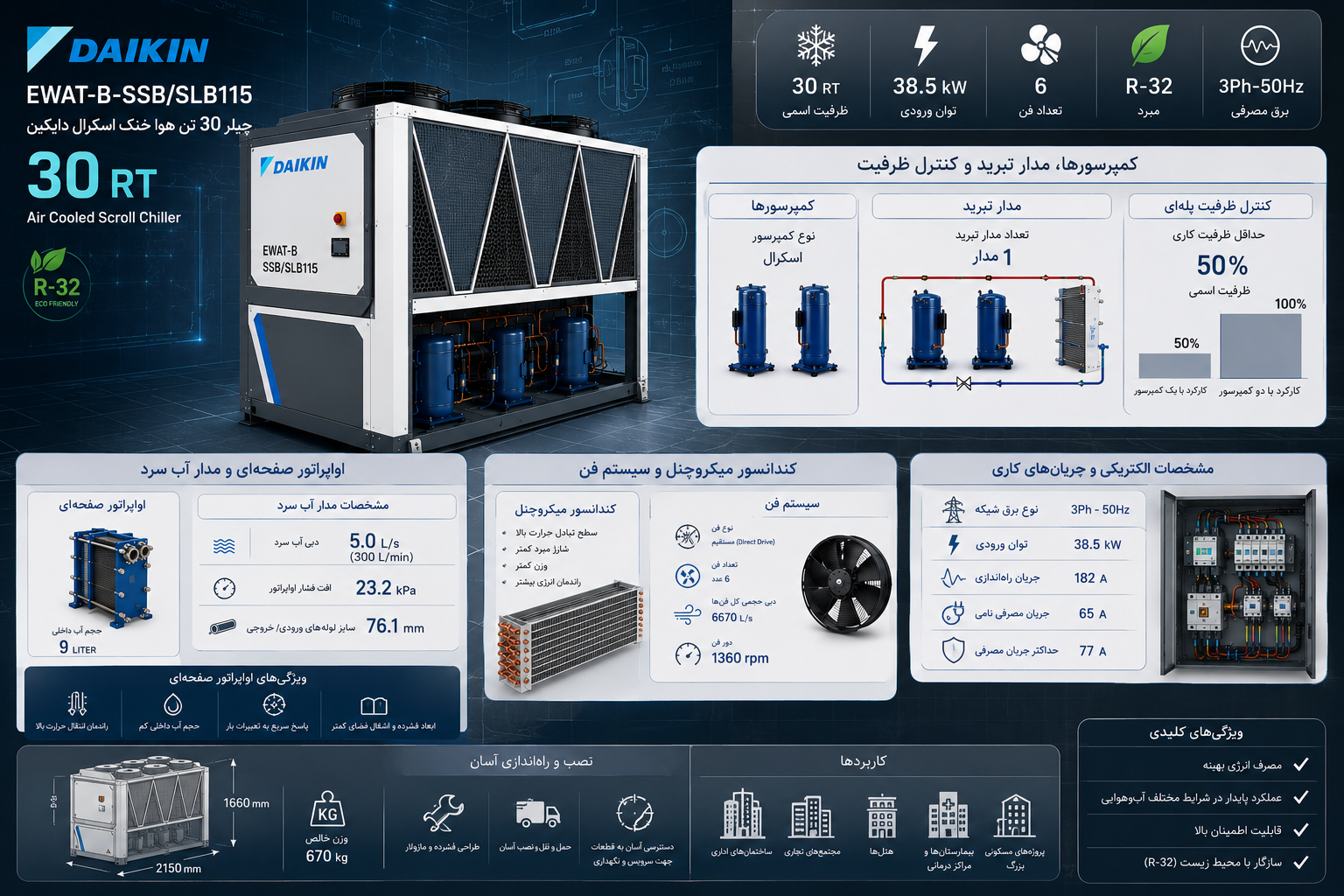

معرفی کلی چیلر 30 تن هوا خنک اسکرال دایکین EWAT-B-SSB/SLB115

چیلر 30 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB115 یکی از مدل‌های قدرتمند و مدرن سری EWAT-B است که برای تأمین سرمایش مرکزی بر پایه آب سرد در پروژه‌های اداری، تجاری و مسکونی متوسط تا بزرگ طراحی شده است. این دستگاه با ظرفیت اسمی 30 تن تبرید (30 RT) و استفاده از کمپرسورهای اسکرال، ترکیبی از راندمان انرژی مناسب، ابعاد معقول و قابلیت اطمینان بالا را در اختیار کارفرما قرار می‌دهد.

این چیلر با توان ورودی حدود 38.5 کیلووات و برق سه‌فاز، 50 هرتز کار می‌کند. دایکین در این مدل، مانند سایر محصولات جدید خود، از مبرد R-32، کندانسور میکروچنل، اواپراتور صفحه‌ای و سیستم فن مستقیم استفاده کرده است تا در کنار افزایش راندمان، مصرف انرژی و هزینه‌های بهره‌برداری نیز کنترل شود.

 تناژ اسمی 30RT و محدوده کاربرد

ظرفیت 30 تن تبرید این چیلر، آن را برای پروژه‌هایی با بار سرمایشی جدی و پیوسته مناسب می‌سازد، از جمله:

– ساختمان‌های اداری چندطبقه با تعداد بالای اتاق‌ها، سالن‌های جلسات و فضاهای عمومی

– مجتمع‌های تجاری متوسط تا بزرگ، فروشگاه‌ها، شُو روم‌های لوکس و گالری‌ها

– مراکز درمانی، پلی‌کلینیک‌ها، مراکز تصویربرداری و فضاهای پزشکی با کارکرد طولانی‌مدت

– مجتمع‌های مسکونی بزرگ‌تر یا ویلاهای لوکس با سیستم آب‌سرد مرکزی و فن‌کویل‌های متعدد

– فضاهای فنی، اتاق‌های سرور، اتاق‌های کنترل و مراکز داده کوچک تا متوسط که به کنترل دمای پایدار نیاز دارند

در چنین سناریوهایی، چیلر دایکین EWAT-B-SSB/SLB115 می‌تواند به‌عنوان منبع اصلی آب سرد، شبکه‌ای از فن‌کویل‌ها، هواسازها و کویل‌های سرمایشی را با دمای کنترل‌شده و پایدار تغذیه کند.

 راندمان انرژی، SEER و EER در چیلر EWAT-B-SSB/SLB115

 SEER = 4.4؛ راندمان فصلی ارتقاء یافته

یکی از نقاط قوت اصلی این مدل، SEER برابر 4.4 است. عدد 4.4 برای یک چیلر هواخنک اسکرال 30 تنی، نشان‌دهنده راندمان فصلی بسیار خوب در مقایسه با بسیاری از سیستم‌های سنتی است.

معنای عملی SEER=4.4 برای کارفرما و بهره‌بردار:

– کاهش قابل توجه هزینه برق سالانه نسبت به سیستم‌های با SEER پایین‌تر

– توجیه‌پذیری اقتصادی بهتر در بهره‌برداری بلندمدت

– کمک به رعایت استانداردهای جدید انرژی و الزامات سبز در پروژه‌ها

برای پروژه‌هایی که ساعات کارکرد چیلر طولانی است (اداری، تجاری، درمانی)، تفاوت SEER در طول چند سال، به اختلاف جدی در هزینه‌های برق تبدیل می‌شود.

 EER = 2.83؛ راندمان لحظه‌ای در شرایط نامی

ضریب EER این مدل حدود 2.83 است. این عدد راندمان لحظه‌ای دستگاه در شرایط طراحی (نقطه نامی) را نشان می‌دهد و برای یک چیلر هواخنک اسکرال با ظرفیت 30 تن، عددی مطلوب و در سطح رقابتی محسوب می‌شود.

ترکیب SEER=4.4 و EER=2.83 نشان‌دهنده:

– عملکرد مناسب چیلر هم در شرایط اوج بار و هم در بارهای جزئی در طول فصل

– طراحی بهینه مدار تبرید، انتخاب درست کمپرسورها، کندانسور میکروچنل و اواپراتور صفحه‌ای

– تمرکز دایکین بر کاهش هزینه‌های انرژی در طول عمر مفید دستگاه

است؛ موضوعی که برای بسیاری از کارفرمایان در کنار کیفیت ساخت، معیار اصلی انتخاب برند و مدل است.

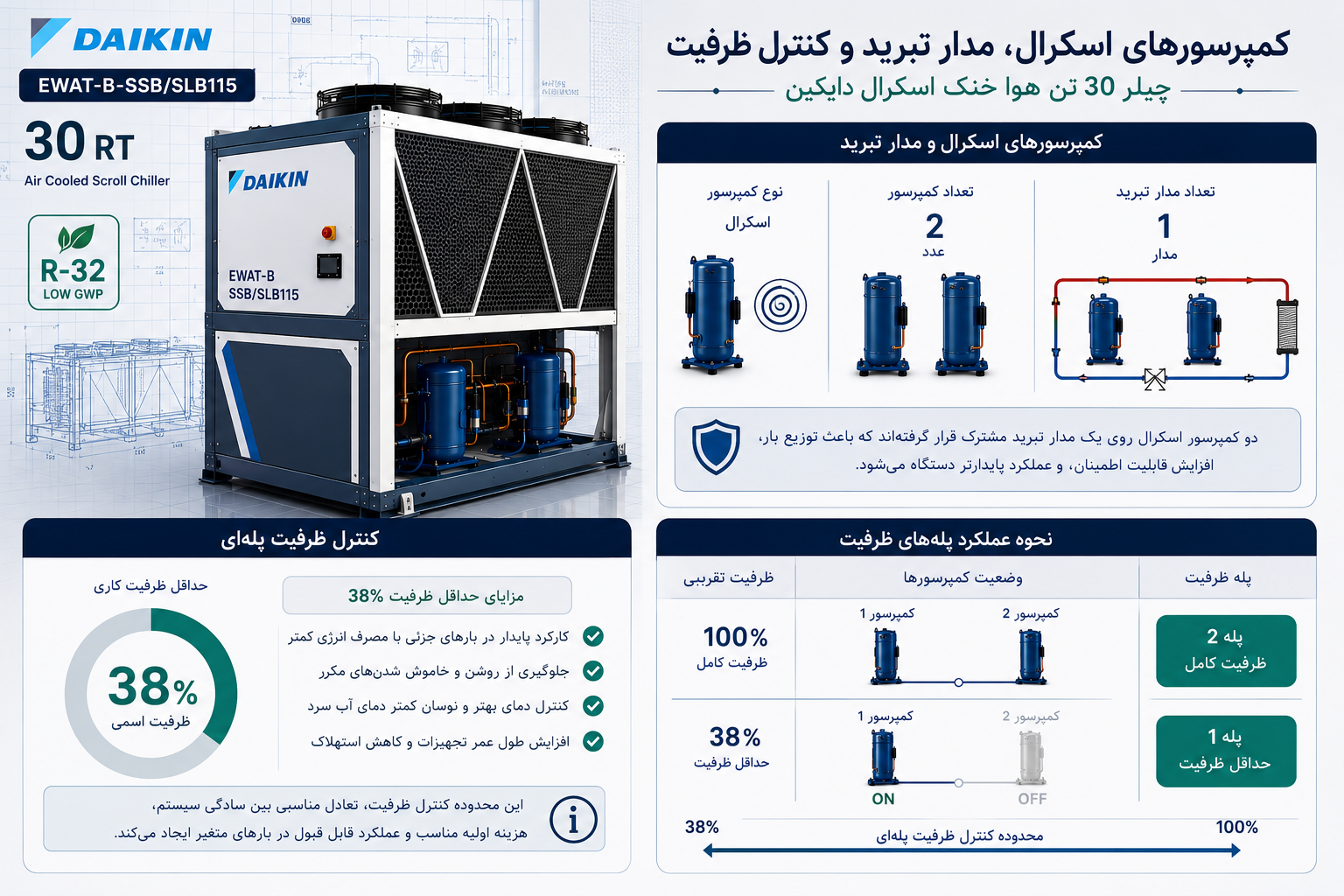

 کمپرسورهای اسکرال، مدار تبرید و کنترل ظرفیت

 کمپرسور اسکرال، تعداد کمپرسورها و مدار تبرید

در چیلر EWAT-B-SSB/SLB115 از کمپرسور اسکرال استفاده شده است. کمپرسورهای اسکرال در چیلرهای هواخنک، به دلیل:

– راندمان مناسب

– لرزش و صدای نسبتاً کم

– استهلاک پایین‌تر و طراحی ساده‌تر

– قابلیت اطمینان در کارکرد طولانی‌مدت

به عنوان گزینه‌ای استاندارد و قابل اعتماد شناخته می‌شوند.

در این مدل:

– نوع کمپرسور: اسکرال

– تعداد کمپرسور: 2 عدد

– تعداد مدار تبرید: 1 مدار

است. یعنی دو کمپرسور اسکرال روی یک مدار تبرید مشترک قرار گرفته‌اند که این چیدمان امکان کنترل ظرفیت پله‌ای و توزیع استهلاک بین دو کمپرسور را فراهم می‌کند.

 کنترل ظرفیت پله‌ای با حداقل ظرفیت 38%

نوع کنترل ظرفیت این چیلر، پله‌ای است و حداقل ظرفیت کاری دستگاه حدود 38% ظرفیت اسمی می‌باشد. این موضوع یک مزیت مهم برای پروژه‌هایی است که در ساعات زیادی از شبانه‌روز در بارهای جزئی کار می‌کنند.

با حداقل ظرفیت 38%، چیلر می‌تواند:

– در بارهای پایین‌تر، با مصرف انرژی کمتر کار کند

– از روشن و خاموش شدن‌های مکرر جلوگیری کند

– کنترل دمای بهتری در فضاها فراهم سازد

کنترل پله‌ای در این محدوده ظرفیت، تعادل خوبی بین سادگی سیستم، هزینه اولیه مناسب و عملکرد قابل قبول در بارهای متغیر ایجاد می‌کند.

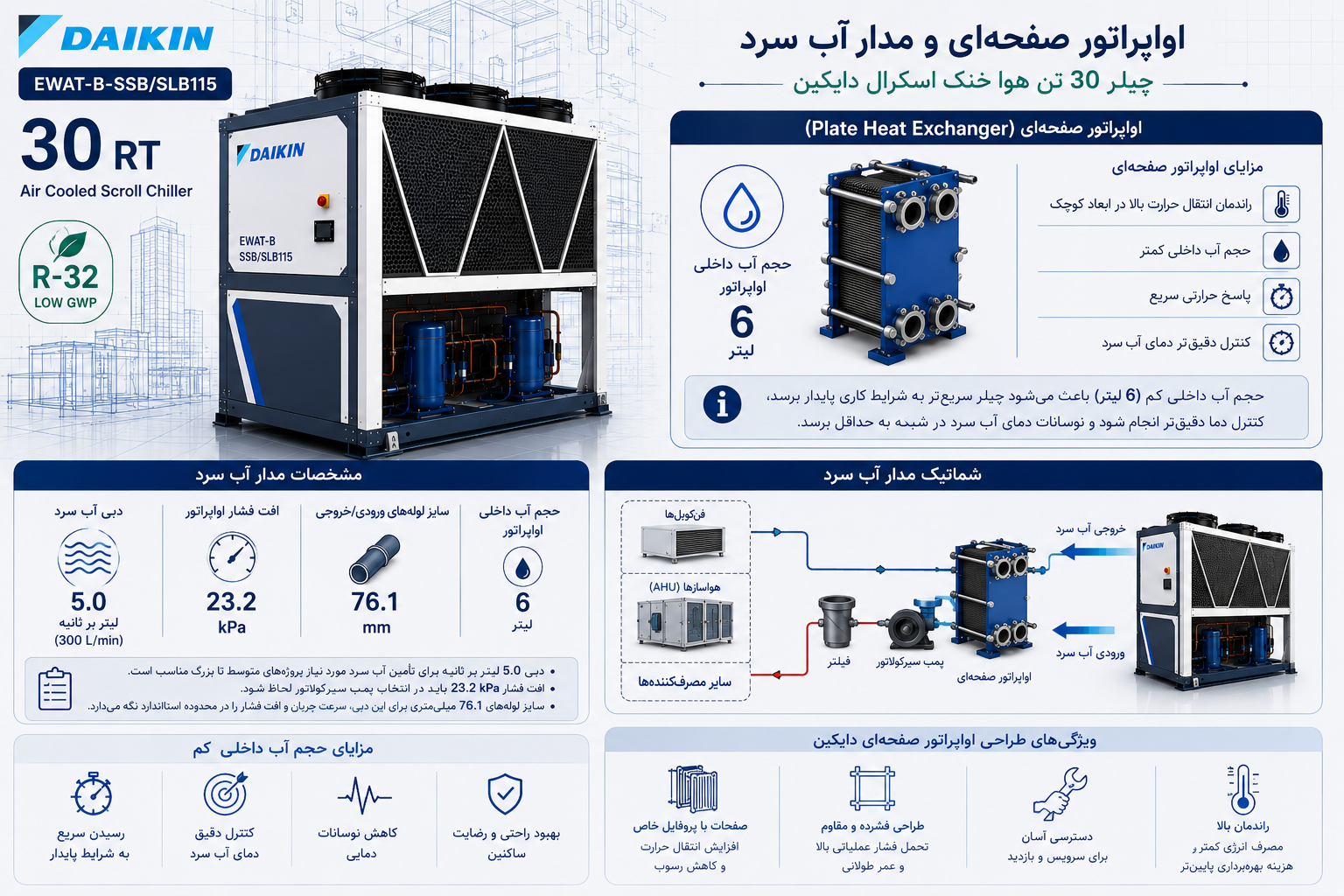

 اواپراتور صفحه‌ای و مدار آب سرد چیلر 30 تن هوا خنک اسکرال دایکین

 اواپراتور صفحه‌ای با حجم آب 6 لیتر

در این مدل از اواپراتور نوع مبدل صفحه‌ای (Plate Heat Exchanger) استفاده شده است. مبدل‌های صفحه‌ای نسبت به مبدل‌های پوسته و لوله:

– راندمان انتقال حرارت بالاتری در ابعاد کوچک‌تر دارند

– حجم آب داخلی کمتری نیاز دارند

– پاسخ حرارتی سریع‌تری ارائه می‌دهند

حجم آب داخلی اواپراتور در این چیلر حدود 6 لیتر است. این حجم کم باعث می‌شود:

– چیلر بسیار سریع به شرایط کاری پایدار برسد

– سیستم کنترل دما (ترموستات‌ها و کنترلرها) با دقت بالاتری عمل کنند

– نوسانات دمای آب سرد کنترل‌شده‌تر و نرم‌تر باشد

این خصوصیات برای سیستم‌های مجهز به فن‌کویل و هواسازهایی که نیاز به کنترل دمای اتاق با دقت بالا دارند، بسیار ارزشمند است.

 دبی آب، افت فشار و سایز لوله‌ها چیلر 30 تن هوا خنک اسکرال دایکین

دبی آب سرد عبوری از اواپراتور در این مدل، حدود 5.2 لیتر بر ثانیه است که معادل تقریباً 312 لیتر در دقیقه می‌باشد. این دبی، برای تغذیه تعداد قابل توجهی فن‌کویل یا چند هواساز در یک پروژه متوسط تا بزرگ، مناسب است.

افت فشار اواپراتور حدود 34.4 کیلوپاسکال است. این افت فشار باید در محاسبات انتخاب پمپ سیرکولاتور و طراحی شبکه لوله‌کشی در نظر گرفته شود. در کنار افت فشار ناشی از لوله‌ها، شیرآلات، فیلترها و کویل‌ها، هد پمپ شبکه آب سرد طوری باید انتخاب شود که:

– دبی طراحی به‌طور کامل تأمین شود

– در نقاط دورتر شبکه نیز جریان آب کافی برقرار باشد

– از انتخاب پمپ بیش از حد قوی (و پرمصرف) جلوگیری گردد

سایز ورودی و خروجی لوله‌ها حدود 76.1 میلی‌متر است. این سایز با دبی 5.2 لیتر بر ثانیه سازگار بوده و به کنترل سرعت جریان آب، حفظ افت فشار در محدوده استاندارد و کاهش نویز هیدرولیکی کمک می‌کند.

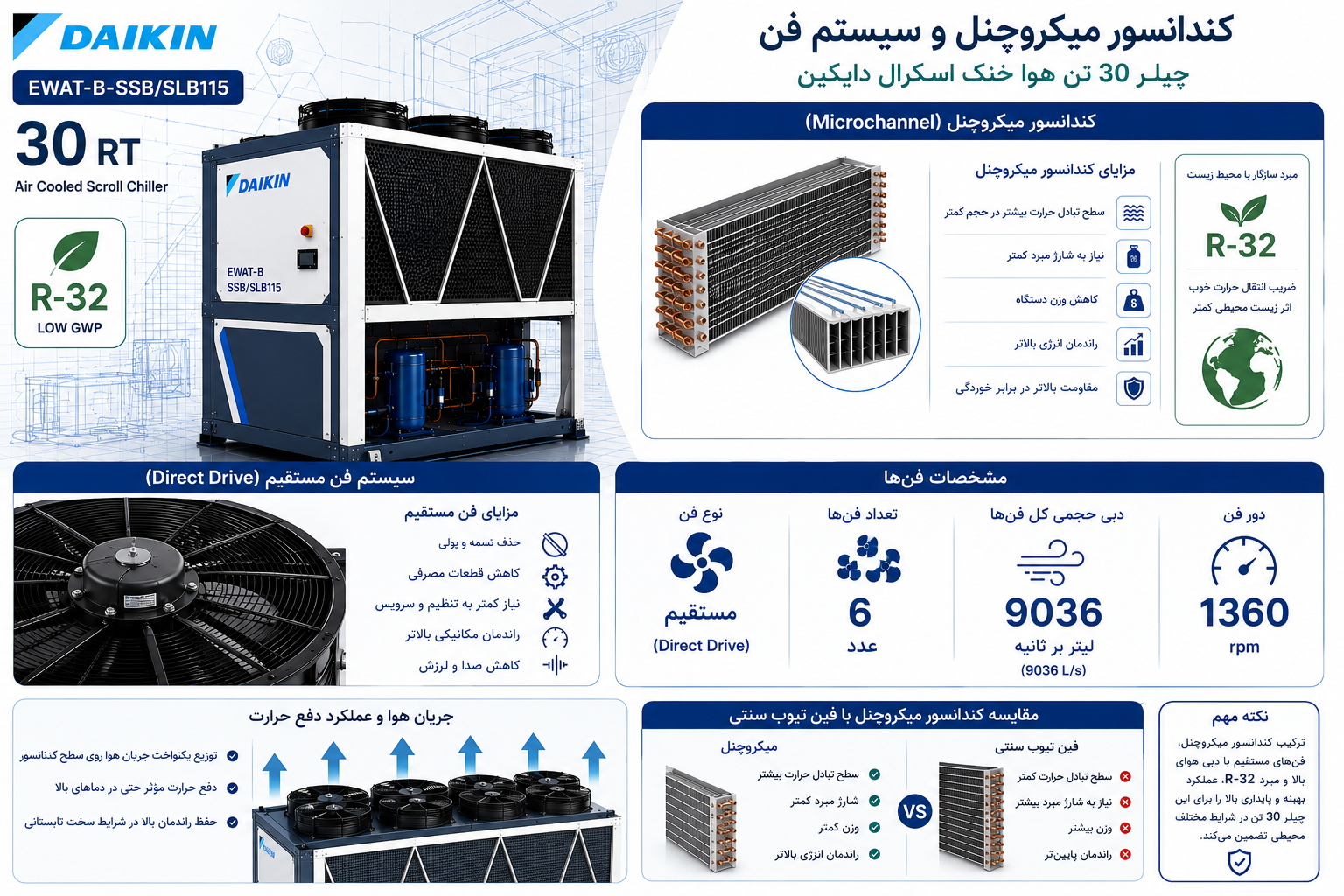

 کندانسور میکروچنل و سیستم فن چیلر 30 تن هوا خنک اسکرال دایکین

 کندانسور میکروچنل؛ راندمان بالا و شارژ مبرد کمتر

مانند سایر چیلرهای جدید دایکین، در مدل EWAT-B-SSB/SLB115 نیز از کندانسور میکروچنل (Microchannel) استفاده شده است. این نوع کندانسور:

– سطح تبادل حرارت بیشتری در حجم کمتر فراهم می‌کند

– نیاز به شارژ مبرد را کاهش می‌دهد

– باعث کاهش وزن کلی دستگاه می‌شود

– در عین حال راندمان انرژی را افزایش می‌دهد

ترکیب کندانسور میکروچنل با مبرد R-32 که ضریب انتقال حرارت خوبی دارد و از نظر محیط‌زیستی نسبت به برخی مبردهای قدیمی‌تر وضعیت بهتری دارد، به این چیلر کمک می‌کند تا به راندمان انرژی بالا و استانداردهای روز نزدیک شود.

 سیستم فن مستقیم، تعداد فن‌ها و دبی هوای عبوری

در این چیلر، از فن‌های مستقیم‌گرد (Direct Drive) استفاده شده است؛ یعنی موتور فن بدون واسطه تسمه و پولی، مستقیماً پروانه را می‌چرخاند. مزایای این سیستم:

– کاهش قطعات مصرفی (تسمه، پولی و …)

– کاهش نیاز به تنظیم و سرویس دوره‌ای تسمه

– افزایش راندمان مکانیکی و سادگی تعمیرات

در مدل EWAT-B-SSB/SLB115:

– نوع فن: مستقیم

– تعداد فن‌ها: 6 عدد

– دبی حجمی کل فن‌ها: حدود 9036 لیتر بر ثانیه

– دور فن: حدود 1360 rpm

است. دبی هوای عبوری 9036 لیتر بر ثانیه در کنار 6 فن و کندانسور میکروچنل، امکان دفع حرارت مناسب در دماهای مختلف محیط را فراهم می‌کند و به حفظ راندمان دستگاه در شرایط سخت تابستانی کمک می‌نماید.

 ابعاد، وزن و ملاحظات نصب چیلر 30 تن هوا خنک اسکرال دایکین

 ابعاد فیزیکی و وزن خالص چیلر

ابعاد فیزیکی چیلر 30 تن دایکین به صورت زیر است:

– ارتفاع: 1801 میلی‌متر

– عرض: 1204 میلی‌متر

– طول: 2660 میلی‌متر

– وزن خالص: حدود 767 کیلوگرم

این ابعاد و وزن، با توجه به ظرفیت 30 تن تبرید و تعداد 6 فن، نشان‌دهنده طراحی نسبتاً جمع‌وجور و مهندسی‌شده دستگاه است.

در زمان نصب چیلر باید موارد زیر مد نظر قرار گیرد:

– بررسی ظرفیت باربری سازه برای نصب روی پشت‌بام یا سکوهای مرتفع

– تأمین فضای کافی در اطراف دستگاه برای ورود و خروج هوای کندانسور

– پیش‌بینی فضای سرویس مناسب برای دسترسی به تابلو برق، کمپرسورها، اواپراتور و سایر قطعات

– استفاده از پایه‌های ضد لرزش برای کاهش انتقال ارتعاش به سازه و افزایش عمر دستگاه و اجزای مکانیکی

 سطح صدا و ملاحظات آکوستیکی چیلر 30 تن هوا خنک اسکرال دایکین

 سطح صدای تولیدی 88.2 دسیبل

سطح صدای این چیلر حدود 88.2 دسیبل اعلام شده است. با توجه به ظرفیت 30 تن، وجود 6 فن، دو کمپرسور اسکرال و کندانسور میکروچنل، این عدد در بازه قابل انتظار برای چیلرهای هواخنک این رنج تناژ قرار دارد.

در پروژه‌هایی که حساسیت صوتی بیشتری دارند (مجتمع‌های مسکونی متراکم، هتل‌ها، بیمارستان‌ها و…)، برای کاهش تأثیر صدای دستگاه می‌توان:

– محل نصب را در جایی انتخاب کرد که از بازشوها و فضاهای حساس دورتر باشد

– در صورت نیاز از دیوارک‌ها یا موانع صوتی استفاده نمود

– از پایه‌های لرزه‌گیر مناسب برای کاهش انتقال ارتعاش به سازه بهره برد

این اقدامات به بهبود شرایط آکوستیکی محیط و رضایت ساکنین کمک زیادی می‌کند.

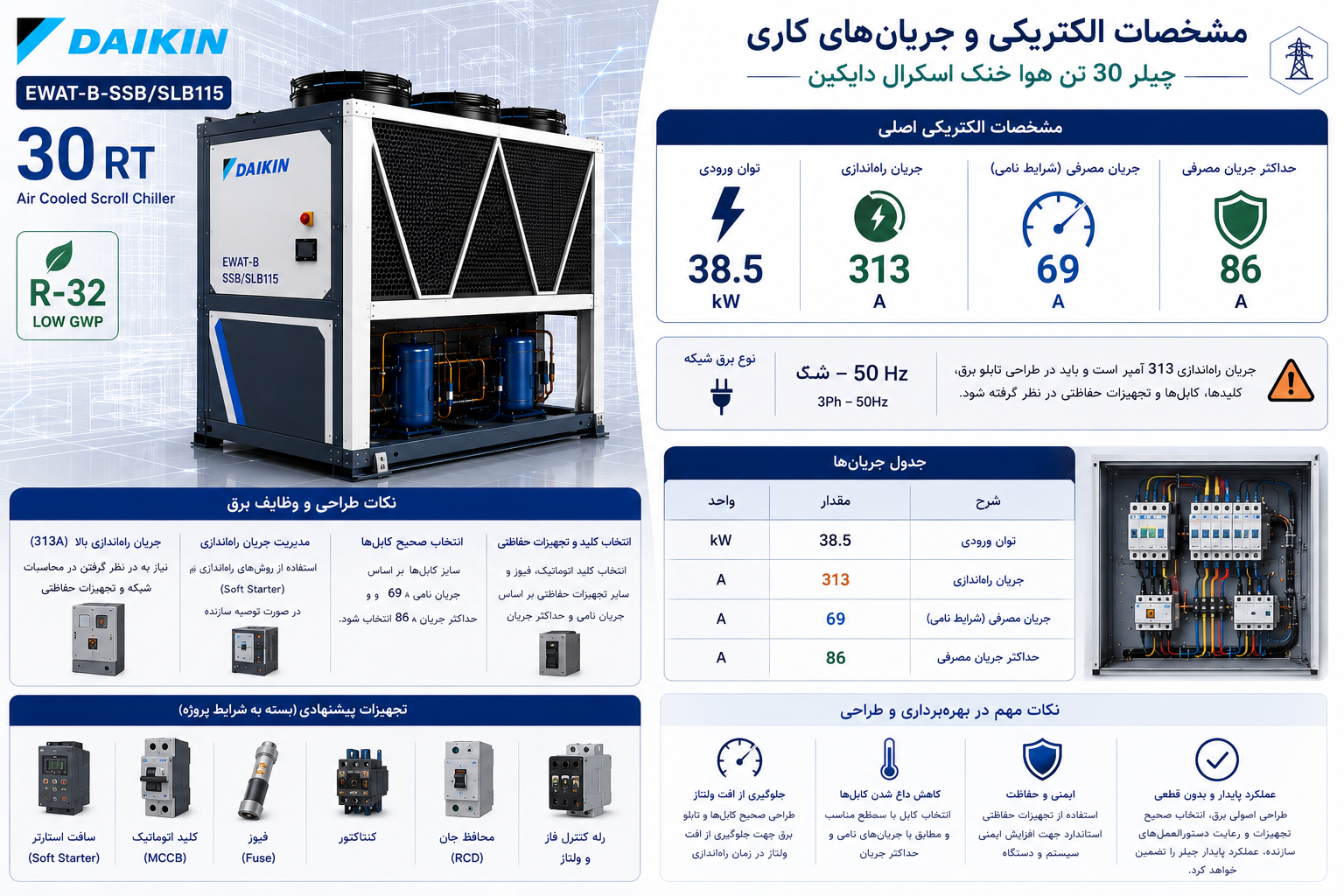

 مشخصات الکتریکی و جریان‌های کاری چیلر 30 تن هوا خنک اسکرال دایکین

 نوع برق شبکه، جریان راه‌اندازی و مصرفی

چیلر EWAT-B-SSB/SLB115 برای کار با برق سه‌فاز، 50 هرتز طراحی شده است. در بخش الکتریکی، پارامترهای زیر حائز اهمیت هستند:

– توان ورودی: حدود 38.5 کیلووات

– جریان راه‌اندازی: حدود 313 آمپر

– جریان مصرفی در شرایط نامی: حدود 69 آمپر

– حداکثر جریان مصرفی: حدود 86 آمپر

جریان راه‌اندازی 313 آمپر عدد قابل‌توجهی است که باید حتماً در طراحی تابلو برق، انتخاب کلیدها، کابل‌ها و تجهیزات حفاظتی در نظر گرفته شود. در بسیاری از پروژه‌ها، برای مدیریت بهتر این جریان و جلوگیری از افت ولتاژ شدید، تدابیری مانند:

– استفاده از روش‌ها و تجهیزات راه‌اندازی نرم (Soft Starter) در صورت پیش‌بینی سازنده

– طراحی درست شبکه برق و لحاظ جریان راه‌اندازی در محاسبات

به کار گرفته می‌شود.

انتخاب صحیح سایز کابل، کلیدها، فیوزها و دیگر تجهیزات حفاظتی بر اساس جریان نامی 69 آمپر و حداکثر جریان 86 آمپر، به افزایش ایمنی سیستم، جلوگیری از داغ‌شدن کابل‌ها و عملکرد پایدار و بدون قطعی ناگهانی چیلر کمک خواهد کرد.

 نتیجه‌گیری و پیشنهاد خرید چیلر دایکین EWAT-B-SSB/SLB115

چیلر 30 تن هواخنک اسکرال دایکین مدل EWAT-B-SSB/SLB115 با مجموعه‌ای از ویژگی‌های فنی و طراحی مانند:

– ظرفیت اسمی 30RT مناسب پروژه‌های اداری، تجاری و مسکونی متوسط تا بزرگ

– دو کمپرسور اسکرال روی یک مدار تبرید، با کنترل ظرفیت پله‌ای و حداقل ظرفیت حدود 38%

– اواپراتور صفحه‌ای با حجم آب کم (6 لیتر)، دبی 5.2 لیتر بر ثانیه و افت فشار 34.4 کیلوپاسکال

– کندانسور میکروچنل و مبرد R-32 برای راندمان بالا و کاهش مصرف انرژی

– راندمان انرژی مطلوب با SEER=4.4 و EER=2.83

– سیستم فن مستقیم با 6 فن و دبی هوای حدود 9036 لیتر بر ثانیه

– طراحی فیزیکی متناسب با وزن 767 کیلوگرم و ابعاد 1801×1204×2660 میلی‌متر

یک گزینه حرفه‌ای، کم‌مصرف و قابل اطمینان برای پروژه‌هایی است که به دنبال ترکیبی از تکنولوژی روز، برند معتبر جهانی و هزینه بهره‌برداری کنترل‌شده هستند.
