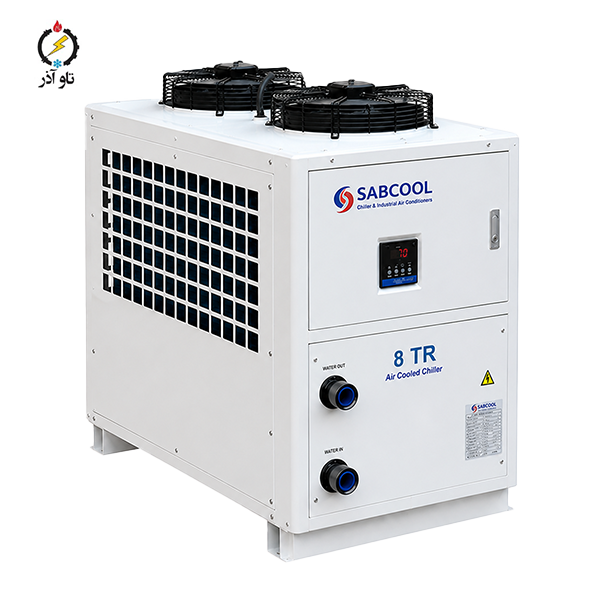

مینی چیلر 8 تن هواخنک صابکول – مدل 8 TR

معرفی کلی مینی چیلر 8 تن هواخنک صابکول در پروژه‌های سرمایشی

مینی چیلر 8 تن هواخنک صابکول مدل 8 TR برای پروژه‌هایی طراحی شده است که به ظرفیت سرمایشی بالاتر و بار مداوم‌تری نسبت به مدل‌های 5 و 6 تن نیاز دارند، اما همچنان ترجیح می‌دهند از یک یونیت مستقل، جمع‌وجور و قابل کنترل استفاده کنند. ظرفیت 38 کیلووات این دستگاه، آن را در رده تجهیزاتی قرار می‌دهد که می‌توانند بار سرمایشی ساختمان‌های متوسط تا نسبتاً بزرگ، ویلاهای دوبلکس و تریپلکس، مجموعه‌های اداری کوچک، واحدهای تجاری چند واحدی و برخی مدارهای تهویه مطبوع یا فرایندی سبک تا متوسط را پوشش دهند.

در این کلاس ظرفیت، فقط عدد تن تبرید یا کیلووات اهمیت ندارد؛ کیفیت عملکرد در شرایط متغیر، ثبات دمای آب سرد، رفتار کمپرسور در بارهای مختلف، نحوه دفع حرارت در کندانسور و طراحی مدار آب همگی تعیین می‌کنند که دستگاه در پروژه واقعی تا چه حد قابل اعتماد است. در مدل 8 TR، صابکول با استفاده از کمپرسور اسکرال کوپلند ZR94 ساخت تایلند، اواپراتور محفظه‌ای با مخزن استیل ضدزنگ 285 لیتری و کندانسور فین‌دار سه‌ردیفه با لوله‌های مسی شیار داخلی، یک ترکیب مهندسی‌شده برای بهره‌برداری طولانی‌مدت فراهم کرده است.

ابعاد 1005×685×1350 میلی‌متر نشان می‌دهد که با وجود افزایش ظرفیت به 8 تن، دستگاه هنوز در قالب یک یونیت نسبتاً فشرده قابل نصب روی تراس، پشت‌بام یا فضای تاسیساتی است. سطح صدای 62 دسیبل نیز برای یک مینی چیلر 8 تن، عددی قابل قبول و در محدوده عملکردی رایج برای فضاهای فنی، تجاری و اداری غیرمسکونی محسوب می‌شود.

 ساختار تبرید و نقش کمپرسور مینی چیلر 8 تن هواخنک صابکول

 کمپرسور کوپلند ZR94 چه نقشی در این مدل دارد؟

قلب این مینی چیلر، کمپرسور اسکرال کوپلند مدل ZR94 ساخت تایلند است. کمپرسورهای اسکرال در ظرفیت‌های متوسط و بالاتر، به‌دلیل لرزش کمتر، صدای پایین‌تر و راندمان مناسب، یکی از انتخاب‌های اصلی در مینی چیلرهای هواخنک محسوب می‌شوند. در مدل 8 TR، کمپرسور باید بتواند هم ظرفیت برودتی 38 کیلووات را تامین کند و هم در شرایط دمایی بالای محیط و ساعات کار طولانی، عملکردی پایدار و قابل اعتماد ارائه دهد.

جریان استارت این کمپرسور در حدود 86 تا 95 آمپر اعلام شده است. این مقدار جریان هجومی در لحظه راه‌اندازی، اهمیت طراحی صحیح تابلو برق، انتخاب کلیدها، کنتاکتورها و تجهیزات حفاظتی مناسب را دوچندان می‌کند. اگر این بخش به‌صورت اصولی اجرا شود، کمپرسور می‌تواند با حداقل تنش الکتریکی و مکانیکی، سال‌ها کارکرد یکنواخت داشته باشد و احتمال خرابی‌های ناگهانی کاهش یابد.

 مبرد R-22 و شارژ اولیه 9800 گرم چه معنایی دارند؟

این مینی چیلر با مبرد R-22 کار می‌کند و شارژ اولیه آن 9800 گرم است. R-22 از مبردهای شناخته‌شده در صنعت تبرید است و رفتار آن برای بسیاری از تکنسین‌ها و سرویس‌کاران، کاملاً آشنا و قابل پیش‌بینی است. در چنین ظرفیتی، میزان شارژ مبرد، کیفیت وکیوم اولیه، تمیزی مدار تبرید و تنظیم صحیح فشارها، مستقیماً روی ظرفیت برودتی، مصرف انرژی و ثبات دمای آب خروجی اثر می‌گذارد.

شارژ اولیه 9800 گرم نشان می‌دهد که مدار تبرید این مدل برای این حجم مبرد مهندسی شده است. در زمان نصب، شارژ مجدد یا سرویس، باید از شارژ دقیق بر اساس فشار کاری، دمای محیط و شرایط واقعی مدار اطمینان حاصل شود. کمبود یا اضافه‌بودن مبرد، به‌راحتی می‌تواند باعث کاهش ظرفیت، افزایش مصرف برق و بالا رفتن فشار کاری کمپرسور شود.

 سیستم کنترل، شیرآلات و حفاظت الکتریکی چه کمکی می‌کنند؟

در مینی چیلر 8 TR، سیستم کنترل و الکتریکی از برند دانفوس یا برندهای مشابه معتبر انتخاب شده است. شیرآلات کنترلی و فیلتر درایر نیز در همین سطح کیفی قرار دارند. این اجزا شاید در نگاه اول جزئی به نظر برسند، اما در عمل نقش مهمی در پایداری و ایمنی سیستم ایفا می‌کنند. کنترل فشار و دما، جلوگیری از ورود رطوبت و ذرات به مدار تبرید و حفاظت از کمپرسور در شرایط غیرعادی، همگی به عملکرد صحیح این قطعات وابسته است.

وجود سنسور آنتی‌فریز کرل (Carel) ایتالیا و فلوسوییچ مدل SF1K/MNH نشان می‌دهد که این دستگاه از نظر حفاظت در برابر یخ‌زدگی اواپراتور و کارکرد بدون جریان مناسب آب، به‌خوبی تجهیز شده است. در مینی چیلرهای آبی، یخ‌زدگی اواپراتور یکی از خطرات جدی و پرهزینه است. ترکیب سنسور آنتی‌فریز و فلوسوییچ، کمک می‌کند دستگاه در شرایط غیرمجاز، به‌موقع توقف کرده و از آسیب‌های سنگین جلوگیری شود.

 اواپراتور و مدار آب سرد مینی چیلر 8 تن هواخنک صابکول

 اواپراتور محفظه‌ای با مخزن استیل چه مزیتی دارد؟

اواپراتور این مدل از نوع محفظه‌ای است و مخزن آب از استیل ضدزنگ ساخته شده است. این ساختار در مینی چیلرهایی که نیاز به حجم بافر مشخص و ثبات نسبی دمای آب دارند، گزینه‌ای منطقی و متداول است. استیل ضدزنگ علاوه بر دوام و مقاومت در برابر خوردگی، برای سیستم‌هایی که با مدار بسته و آب دارای مواد افزودنی کار می‌کنند، یک مزیت مهم محسوب می‌شود.

حجم مخزن 285 لیتری در مدل 8 TR، اجازه می‌دهد که دستگاه با وجود ظرفیت بالاتر، همچنان نوسانات دمایی را تا حدی کنترل کند و از خاموش و روشن شدن‌های بسیار کوتاه کمپرسور جلوگیری شود. این حجم آب داخلی، نقش نوعی «بافر» را بازی می‌کند و باعث می‌شود دمای آب برگشتی به دستگاه با شیب ملایم‌تری تغییر کند.

 نقش حجم 285 لیتری در پایداری عملکرد چیست؟

وقتی حجم آب مدار در حد 285 لیتر باشد، دستگاه در برابر تغییرات ناگهانی بار (مثلاً باز و بسته شدن هم‌زمان چند فن‌کویل یا هواساز کوچک) واکنش کنترل‌شده‌تری نشان می‌دهد. این موضوع باعث می‌شود کمپرسور کمتر وارد سیکل‌های روشن و خاموش مکرر شود و در نتیجه استهلاک مکانیکی و الکتریکی آن کاهش یابد.

در پروژه‌های واقعی، همین جزئیات است که تفاوت عملکرد دو دستگاه با ظرفیت اسمی مشابه را رقم می‌زند. مینی چیلری که با حجم آب مناسب و کنترل صحیح کار کند، معمولاً عمر مفید طولانی‌تری دارد و دمای آب را در بازه‌ای یکنواخت‌تر نگه می‌دارد، که در نتیجه آسایش حرارتی و راندمان سیستم نهایی نیز افزایش می‌یابد.

 کندانسور و دفع حرارت مینی چیلر 8 تن هواخنک صابکول

 کندانسور فین آلومینیومی موج‌دار چه نقشی در راندمان دارد؟

کندانسور مینی چیلر 8 TR از فین آلومینیومی موج‌دار به‌همراه لوله‌های مسی با شیار داخلی، سایز 3/8 اینچ ساخته شده است. این ترکیب یکی از پرکاربردترین ساختارها در کندانسورهای هواخنک است. لوله‌های مسی با شیار داخلی، انتقال حرارت بین مبرد و سطح داخلی لوله را بهبود می‌دهند و فین‌های آلومینیومی، سطح تبادل حرارت با هوا را افزایش می‌دهند.

ساختار موج‌دار فین‌ها موجب می‌شود جریان هوا در مسیر عبور از کندانسور، حالت توربولانسی بیشتری پیدا کند و سطح مؤثر تماس هوا با فین‌ها افزایش یابد. در یک مینی چیلر 8 تن، مدیریت حرارت دفع‌شده اهمیت زیادی دارد، زیرا اگر کندانسور نتواند گرمای مبرد را به خوبی به محیط منتقل کند، فشار کندانس بالا می‌رود، راندمان کاهش می‌یابد و کمپرسور تحت فشار بیشتری قرار می‌گیرد.

 تعداد ردیف‌ها، سایز لوله و تراکم فین چه اثری دارند؟

این کندانسور دارای 3 ردیف، تراکم فین 12 و سایز لوله 3/8 اینچ است. افزایش تعداد ردیف‌ها نسبت به مدل‌های کوچک‌تر، به معنی سطح تبادل حرارت بیشتر است، اما در عین حال باید به افت فشار هوا و سهولت سرویس نیز توجه شود. در این مدل، سه‌ردیفه بودن کندانسور نشان می‌دهد که دستگاه برای ظرفیت 8 تن، از نظر سطح انتقال حرارت حاشیه امن مناسبی دارد.

تراکم فین 12 تعادلی بین راندمان انتقال حرارت و حساسیت به کثیف شدن سطح کندانسور ایجاد می‌کند. تراکم‌های خیلی بالا، گرچه راندمان اولیه را افزایش می‌دهند، اما در برابر گردوغبار و آلودگی حساس‌تر هستند. در مقابل، تراکم فین 12، هم راندمان مناسبی را ارائه می‌دهد و هم سرویس و شست‌وشوی دوره‌ای را ساده‌تر می‌کند.

 فن‌های آکسیال 50 سانتی‌متری با تعداد 2 چه مزیتی دارند؟

در این مدل، از دو فن آکسیال با قطر 50 سانتی‌متر استفاده شده است. فن‌های آکسیال در مینی چیلرهای هواخنک، به‌دلیل توانایی جابه‌جایی حجم بالای هوا در فشار استاتیکی پایین، گزینه‌ای رایج و به‌صرفه هستند. استفاده از دو فن، به جای یک فن بزرگ، علاوه بر افزایش ظرفیت جابه‌جایی هوا، امکان توزیع یکنواخت‌تر جریان هوا روی سطح کندانسور را فراهم می‌کند.

سطح صدای اعلام‌شده 62 دسیبل نشان می‌دهد که این دستگاه با وجود دو فن، هنوز در محدوده صدای متعارف برای تجهیزات فنی قرار دارد. در پروژه‌های واقعی، نحوه نصب، محل قرارگیری دستگاه نسبت به دیوارها، وجود موانع در مسیر ورود و خروج هوا و انجام درست لرزش‌گیری، همه بر احساس واقعی صدا تأثیر می‌گذارند. اگر نصب به‌صورت اصولی انجام شود، این سطح صدا برای بسیاری از فضاهای فنی و اداری قابل قبول است.

 برق مصرفی و الزامات الکتریکی مینی چیلر 8 تن هواخنک صابکول

 سه‌فاز بودن چه مزیتی در ظرفیت 8 تن ایجاد می‌کند؟

مینی چیلر 8 TR با برق سه‌فاز 380–415 ولت / 50 هرتز کار می‌کند. در این سطح ظرفیت، استفاده از برق سه‌فاز کاملاً منطقی و حتی ضروری است. سه‌فاز بودن، توزیع متعادل‌تری از بار الکتریکی روی شبکه ایجاد می‌کند و به دستگاه اجازه می‌دهد در ساعات طولانی کار، بدون ایجاد نوسان شدید در سیستم برق‌رسانی، به کار خود ادامه دهد.

برای پروژه‌هایی که زیرساخت سه‌فاز در دسترس است، انتخاب مینی چیلر سه‌فاز، هم از نظر فنی و هم از نظر عمر تجهیزات، گزینه‌ای مطمئن‌تر به شمار می‌آید. این موضوع به‌خصوص در ساختمان‌هایی که تجهیزات دیگری مانند پمپ‌ها، آسانسورها و سیستم‌های روشنایی پرمصرف نیز دارند، اهمیت بیشتری پیدا می‌کند.

 جریان مصرفی 15.5 آمپر و جریان استارت چه چیزی را نشان می‌دهند؟

جریان مصرفی این مدل 15.5 آمپر اعلام شده است. این عدد، جریان نامی دستگاه در حالت کارکرد پایدار را نشان می‌دهد. در مقابل، جریان استارت 86 تا 95 آمپر، نشان‌دهنده جریان هجومی لحظه راه‌اندازی کمپرسور است. اختلاف این دو عدد، بیانگر اهمیت طراحی صحیح تابلو برق، انتخاب کابل با سطح مقطع مناسب، کلید محافظ موتور (MCCB یا موارد مشابه) و کنتاکتورهاست.

اگر برق‌رسانی به دستگاه ضعیف انجام شود (مثلاً کابل نامناسب، اتصالات شل یا کلیدهای نامرغوب استفاده شود)، افت ولتاژ در لحظه استارت می‌تواند باعث بروز خطا، استارت ناموفق یا آسیب تدریجی به کمپرسور شود. بنابراین در کنار انتخاب یک دستگاه باکیفیت، اجرای صحیح بخش الکتریکال پروژه نیز نقش کلیدی در عملکرد پایدار مینی چیلر دارد.

 نصب، ابعاد و شرایط بهره‌برداری مینی چیلر 8 تن هواخنک صابکول

 ابعاد دستگاه چه نکاتی را برای جانمایی نشان می‌دهد؟

ابعاد 1005×685×1350 میلی‌متر نشان می‌دهد که مینی چیلر 8 TR در مقایسه با ظرفیت خود، هنوز دستگاهی نسبتاً فشرده محسوب می‌شود. این موضوع، امکان نصب آن روی پشت‌بام، تراس، حیاط تاسیساتی یا فضاهای محدود فنی را فراهم می‌کند. با این حال، باید در طراحی جانمایی به چند نکته توجه شود:

– پیش‌بینی فاصله کافی از دیوارها برای گردش هوای مناسب

– امکان دسترسی راحت به پنل‌های سرویس و مسیرهای لوله‌کشی

– در نظر گرفتن مسیر مناسب برای خروج هوای گرم کندانسور

– پیش‌بینی تمهیدات لازم برای کاهش انتقال صدا و لرزش به سازه

با رعایت این موارد، دستگاه می‌تواند با راندمان بالا و حداقل مزاحمت صوتی، در پروژه به‌کار گرفته شود.

 محدوده دمای کاری و تأثیر آن بر استفاده در اقلیم‌های مختلف

اگرچه در جدول مشخصات شما محدوده دمای کاری ذکر نشده، اما طراحی کلی مینی چیلرهای هواخنک در این کلاس معمولاً برای کار در شرایط متعارف اقلیمی شهری در نظر گرفته می‌شود. وجود کندانسور سه‌ردیفه و دو فن آکسیال، نشان می‌دهد که دستگاه برای کار در روزهای گرم سال نیز حاشیه امن مناسبی دارد؛ به‌شرط آنکه نصب و جانمایی به‌درستی انجام شود و هوای گرم خروجی دوباره به سمت ورودی بازنگردد.

در اقلیم‌هایی با تابستان گرم، رعایت فاصله‌های استاندارد، جلوگیری از انباشت چند دستگاه در فضای بسته و تمیز نگه داشتن سطح کندانسور، نقش مهمی در حفظ ظرفیت واقعی دستگاه دارند.

 آیا صدای 62 دسیبل برای این دستگاه قابل قبول است؟

عدد 62 دسیبل برای مینی چیلر 8 تن، عددی در محدوده معمول عملکرد است. در مقایسه با مدل‌های کوچک‌تر، طبیعی است که سطح صدا کمی بالاتر باشد، زیرا ظرفیت دستگاه، تعداد فن‌ها و حجم هوای جابه‌جا شده بیشتر است. در عین حال، در فضاهای فنی، تجاری، اداری یا پشت‌بام‌ها، این سطح صدا معمولاً قابل قبول است و با رعایت اصول نصب، می‌توان آن را به حد استاندارد رساند.

برای کاهش تاثیر صدا، استفاده از پایه‌های لرزه‌گیر، فاصله مناسب از جداره‌های سبک و پرهیز از نصب دستگاه روی دهانه‌های حساس (مانند اتاق خواب یا اتاق کنفرانس) توصیه می‌شود.

 نگهداری و سرویس دوره‌ای مینی چیلر 8 تن هواخنک صابکول

 در سرویس دوره‌ای این مدل چه چیزهایی باید کنترل شود؟

برای حفظ راندمان و افزایش عمر مفید مینی چیلر 8 TR، سرویس دوره‌ای باید به‌صورت منظم انجام شود. مهم‌ترین موارد قابل بررسی عبارت‌اند از:

– کنترل فشارهای کاری مبرد و اطمینان از شارژ مناسب

– بررسی عملکرد کمپرسور کوپلند ZR94 از نظر صدا، دما و جریان مصرفی

– ارزیابی وضعیت فیلتر درایر و شیرآلات کنترلی دانفوس یا مشابه

– تست سنسور آنتی‌فریز کرل و صحت عملکرد آن

– بررسی عملکرد فلوسوییچ SF1K/MNH و اطمینان از وجود جریان کافی آب

– شست‌وشو و تمیزکاری کندانسور فین‌دار برای حفظ راندمان دفع حرارت

– کنترل اجزای الکتریکی، اتصالات، ترمینال‌ها و تابلو برق از نظر گرم شدن یا شل شدن اتصالات

با اجرای این موارد در بازه‌های زمانی توصیه‌شده، دستگاه دیرتر دچار افت عملکرد می‌شود و احتمال خرابی‌های پرهزینه به شکل محسوسی کاهش می‌یابد.

 نشانه‌های نیاز به بررسی فنی چیست؟

چند علامت رایج که باید جدی گرفته شوند عبارت‌اند از:

– کاهش محسوس ظرفیت سرمایش در مقایسه با گذشته

– افزایش صدای غیرمعمول از کمپرسور یا فن‌ها

– روشن و خاموش شدن‌های مکرر و کوتاه دستگاه

– کاهش دبی آب در مدار و تغییرات غیرعادی دمای آب رفت و برگشت

– بروز خطاهای حفاظتی در سیستم کنترل

– بالا رفتن فشار کندانسور و افزایش دمای سطح کندانسور

در بسیاری از این موارد، ریشه مشکل، سرویس‌نشدن به‌موقع، گرفتگی کندانسور، شارژ نامناسب مبرد یا نصب غیر اصولی است و نه لزوماً خرابی قطعات اصلی. تشخیص زودهنگام، می‌تواند هزینه تعمیرات را به‌طور قابل توجهی کاهش دهد.

 جمع‌بندی و پیشنهاد خرید از تاوآذر

مینی چیلر 8 تن هواخنک صابکول مدل 8 TR، یک گزینه مهندسی‌شده برای پروژه‌هایی است که به ظرفیت سرمایشی 38 کیلووات، عملکرد پایدار و بهره‌برداری طولانی‌مدت نیاز دارند. استفاده از کمپرسور اسکرال کوپلند ZR94 ساخت تایلند، اواپراتور محفظه‌ای با مخزن استیل 285 لیتری، کندانسور سه‌ردیفه فین آلومینیومی با لوله‌های مسی شیار داخلی، سیستم کنترل و شیرآلات دانفوس یا مشابه، به‌همراه سنسور آنتی‌فریز کرل و فلوسوییچ SF1K/MNH، نشان می‌دهد که این دستگاه برای کار در شرایط واقعی پروژه‌های مسکونی، اداری و تجاری طراحی شده است.

اگر برای انتخاب ظرفیت مناسب، بررسی شرایط نصب، برآورد بار برودتی یا تطبیق این مدل با سیستم فن‌کویل‌ها و مدار آب پروژه خود نیاز به راهنمایی دارید، کارشناسان تاوآذر می‌توانند در انتخاب و طراحی سیستم شما را همراهی کنند.

برای دریافت مشاوره فنی، استعلام قیمت و سفارش مینی چیلر 8 تن هواخنک صابکول مدل 8 TR، می‌توانید با تاوآذر تماس بگیرید:

– تلفن دفتر: 02177751990

– تلفن همراه و واتساپ: 09103900143

تیم تاوآذر آماده است تا متناسب با نیاز پروژه شما، بهترین ترکیب تجهیزات و ظرفیت را پیشنهاد دهد.
