معرفی کلی مینی چیلر 6 تن هواخنک صابکول در پروژه‌های سرمایشی

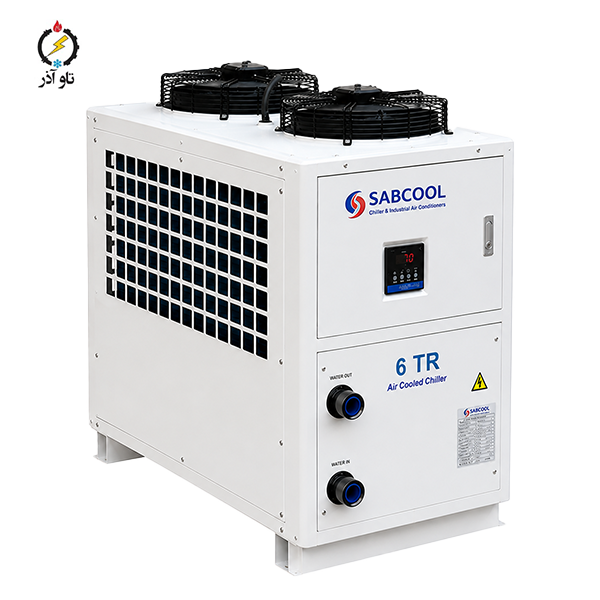

مینی چیلر 6 تن هواخنک صابکول مدل 6 TR برای پروژه‌هایی ساخته شده که به ظرفیت سرمایشی بالاتر، حجم آب بیشتر و عملکرد پایدارتر نیاز دارند، اما همچنان می‌خواهند از مزایای یک دستگاه جمع‌وجور و مستقل بهره ببرند. این مدل با ظرفیت 28 کیلووات، در رده تجهیزاتی قرار می‌گیرد که می‌توانند بار سرمایشی ساختمان‌های متوسط، ویلاهای بزرگ، فضاهای اداری، واحدهای تجاری و برخی مدارهای تهویه یا فرایندی سبک را پوشش دهند.

در این کلاس ظرفیت، مسئله فقط تولید سرما نیست. ثبات دمای آب، رفتار کمپرسور در بار متغیر، کیفیت دفع حرارت و نحوه طراحی مدار آب، همگی در عملکرد واقعی دستگاه تعیین‌کننده‌اند. صابکول در این مدل از کمپرسور کوپلند ZR72 ساخت تایلند، اواپراتور محفظه‌ای با مخزن استیل ضدزنگ 285 لیتری و کندانسور فین‌دار با لوله‌های مسی شیار داخلی استفاده کرده تا یک ترکیب قابل اتکا برای بهره‌برداری مداوم بسازد.

ابعاد 1005×685×1770 میلی‌متر نشان می‌دهد که با وجود افزایش ظرفیت نسبت به مدل‌های 3.5، 5 و حتی 6 تن‌های ضعیف‌تر، دستگاه هنوز در قالب یک یونیت فشرده قابل جانمایی است. از طرف دیگر، سطح صدای 62 دسیبل نشان می‌دهد که این مدل نسبت به نسخه‌های پایین‌تر کمی پرصداتر است، اما همچنان در محدوده قابل قبول برای بسیاری از کاربری‌های فنی و غیرمسکونی قرار می‌گیرد.

ساختار تبرید و نقش کمپرسور مینی چیلر 6 تن هواخنک صابکول

کمپرسور ZR72 کوپلند چه نقشی در عملکرد این مدل دارد؟

قلب این مینی چیلر، کمپرسور ZR72 کوپلند است که در تایلند تولید شده و از خانواده اسکرال به شمار می‌آید. کمپرسورهای اسکرال در ظرفیت‌های متوسط و بالاتر به‌دلیل لرزش کمتر، راندمان مناسب و عملکرد یکنواخت، یکی از انتخاب‌های رایج در مینی چیلرها هستند. در مدل 6 تن، کمپرسور باید بتواند علاوه بر تأمین ظرفیت برودتی مناسب، در شرایط دمایی بالا و سیکل‌های کاری طولانی نیز پایدار بماند.

جریان استارت 67 تا 74 آمپر در این دستگاه نشان می‌دهد که هنگام راه‌اندازی، کمپرسور به جریان هجومی قابل توجهی نیاز دارد. همین موضوع اهمیت انتخاب صحیح تابلو برق، حفاظت الکتریکی و کیفیت اتصالات را بیشتر می‌کند. اگر این بخش به‌درستی طراحی شود، کمپرسور می‌تواند در درازمدت عملکردی مطمئن و یکنواخت ارائه دهد.

مبرد R-22 و شارژ اولیه 7500 گرم چه معنایی دارند؟

این دستگاه با مبرد R-22 کار می‌کند و شارژ اولیه آن 7500 گرم است. R-22 از مبردهای شناخته‌شده در صنعت تبرید است و رفتار آن برای بسیاری از تکنسین‌ها آشنا و قابل پیش‌بینی است. در چنین سیستمی، مقدار شارژ، وکیوم کامل، تمیزی مدار و تنظیم فشارها اهمیت زیادی دارند، چون هرگونه خطا مستقیماً روی ظرفیت، مصرف انرژی و دمای خروجی اثر می‌گذارد.

شارژ اولیه 7500 گرم نشان می‌دهد مدار تبرید این مدل برای این حجم از مبرد مهندسی شده است. بنابراین در زمان نصب یا سرویس، باید از شارژ دقیق بر اساس شرایط واقعی مدار اطمینان حاصل شود تا دستگاه در نقطه کاری مطلوب خود باقی بماند.

سیستم کنترل، شیرآلات و حفاظت الکتریکی چه کمکی می‌کنند؟

در این مدل از سیستم کنترل و الکتریکی دانفوس یا برندهای مشابه استفاده شده و شیرآلات کنترلی و فیلتر درایر نیز از همین سطح کیفی انتخاب شده‌اند. این قطعات در ظاهر شاید جزئی به نظر برسند، اما در واقع بخش مهمی از پایداری سیستم را تشکیل می‌دهند. کنترل فشار، جلوگیری از ورود رطوبت و ذرات، و حفاظت از کمپرسور همگی به این اجزا وابسته‌اند.

وجود سنسور آنتی‌فریز کرل ایتالیا و فلوسوییچ SF1K/MNH نیز نشان می‌دهد که دستگاه برای حفاظت از اواپراتور و جلوگیری از کارکرد در شرایط نامناسب آب، به ابزارهای ایمنی مناسبی مجهز شده است. این بخش در مینی چیلرهای آبی بسیار مهم است، چون از یخ‌زدگی و آسیب‌های پرهزینه جلوگیری می‌کند.

اواپراتور و مدار آب سرد مینی چیلر 6 تن هواخنک صابکول

اواپراتور محفظه‌ای با مخزن استیل چه مزیتی دارد؟

اواپراتور این دستگاه از نوع محفظه‌ای است و مخزن آب آن از استیل ضدزنگ ساخته شده است. این ساختار برای مینی چیلرهایی که به حجم بافر بیشتر و ثبات دمایی بهتر نیاز دارند، انتخاب مناسبی به شمار می‌آید. در دستگاه‌های محفظه‌ای، مقدار بیشتری آب در مدار نگه داشته می‌شود و همین موضوع باعث می‌شود دمای خروجی آب با شیب ملایم‌تری تغییر کند.

حجم مخزن 285 لیتر در این مدل یک مزیت جدی محسوب می‌شود. هرچه حجم آب مدار بیشتر باشد، نوسان دمایی کمتر خواهد بود و کمپرسور نیز در سیکل‌های کوتاه و فرساینده قرار نمی‌گیرد. این ویژگی در پروژه‌هایی که مصرف متغیر دارند یا کاربر انتظار دمای پایدارتر دارد، اهمیت زیادی دارد.

نقش این حجم آب در پایداری عملکرد چیست؟

وقتی حجم آب در مدار بالاتر باشد، دستگاه دیرتر به تغییرات ناگهانی بار واکنش شدید نشان می‌دهد. این یعنی کمپرسور با آرامش بیشتری وارد مدار می‌شود و خاموش و روشن شدن‌های مکرر کاهش پیدا می‌کند. در نتیجه، هم استهلاک کمتر می‌شود و هم دمای آب خروجی یکنواخت‌تر می‌ماند.

در پروژه‌های واقعی، همین تفاوت‌های ظاهراً کوچک است که باعث می‌شود یک دستگاه در عمل موفق‌تر از دستگاهی با ظرفیت مشابه اما طراحی ضعیف‌تر عمل کند.

کندانسور و دفع حرارت مینی چیلر 6 تن هواخنک صابکول

کندانسور فین آلومینیومی موج‌دار چه نقشی در راندمان دارد؟

کندانسور این مدل از فین آلومینیومی موج‌دار به‌همراه لوله‌های مسی با شیار داخلی ساخته شده است. این ترکیب یکی از ساختارهای رایج و معتبر در صنعت تبرید است. لوله‌های مسی به‌دلیل هدایت حرارتی بالا، انتقال مناسب مبرد را تضمین می‌کنند و فین‌های آلومینیومی نیز سطح تماس حرارتی را افزایش می‌دهند.

ساختار موج‌دار فین‌ها باعث می‌شود جریان هوا بهتر در میان پره‌ها عبور کند و سطح مؤثر تبادل حرارت افزایش یابد. در یک مینی چیلر 6 تن، دفع حرارت مؤثر اهمیت زیادی دارد، زیرا اگر کندانسور نتواند گرمای سیکل را به‌درستی تخلیه کند، فشار کاری بالا می‌رود و راندمان کل سیستم افت می‌کند.

تعداد ردیف، سایز لوله و تراکم فین چه اثری دارند؟

این کندانسور دارای 2 ردیف، تراکم فین 12 و سایز لوله 3.8 اینچ است. چنین ساختاری نشان می‌دهد طراحی دستگاه بر پایه یک تعادل بین سطح تبادل حرارت، افت فشار هوا و سرویس‌پذیری انجام شده است. تعداد 2 ردیف در این ظرفیت، معمولا به معنی سادگی بیشتر در نگهداری و در عین حال پاسخ‌گویی مناسب به بار حرارتی است.

فن آکسیال 50 سانتی‌متری چه مزیتی دارد؟

نوع فن کندانسور آکسیال با قطر 50 سانتی‌متر و تعداد 1 فن است. فن آکسیال برای جابه‌جایی حجم مناسب هوا در فشار استاتیکی پایین بسیار مناسب است و در مینی چیلرهای هواخنک استفاده گسترده‌ای دارد. در این مدل، صدای کلی دستگاه 62 دسیبل اعلام شده که نسبت به مدل‌های پایین‌تر کمی بیشتر است، اما همچنان برای بسیاری از فضاهای فنی و غیرحساس قابل قبول محسوب می‌شود.

در نصب واقعی، جانمایی درست بسیار مهم است. اگر هوای گرم خروجی دوباره به سمت ورودی بازگردد، کندانسور مجبور می‌شود با هوای گرم خودش کار کند و همین موضوع راندمان را پایین می‌آورد.

برق مصرفی و الزامات الکتریکی مینی چیلر 6 تن هواخنک صابکول

سه‌فاز بودن چه مزیتی در این ظرفیت ایجاد می‌کند؟

این دستگاه با برق سه فاز 380 تا 415 ولت / 50 هرتز کار می‌کند. برای مینی چیلر 6 تن، سه‌فاز بودن یک مزیت مهم است، چون بار الکتریکی را متعادل‌تر توزیع می‌کند و دستگاه را برای کارکرد طولانی‌مدت آماده‌تر می‌سازد. در پروژه‌هایی که زیرساخت سه‌فاز وجود دارد، این انتخاب هم از نظر اجرایی و هم از نظر فنی بسیار منطقی است.

جریان مصرفی 12 آمپر و جریان استارت چه چیزی را نشان می‌دهند؟

جریان مصرفی این مدل 12 آمپر است و جریان استارت آن 67 تا 74 آمپر اعلام شده است. این اعداد نشان می‌دهند که در زمان راه‌اندازی، باید حفاظت و طراحی برق به‌درستی انجام شود. انتخاب کابل، کلید، کنتاکتور و سایر تجهیزات الکتریکی باید با توجه به جریان نامی و جریان هجومی صورت بگیرد تا دستگاه بدون افت ولتاژ یا خطا کار کند.

در عمل، کیفیت برق‌رسانی به‌اندازه کیفیت خود دستگاه اهمیت دارد. اگر این بخش ضعیف اجرا شود، حتی یک مینی چیلر با قطعات معتبر هم نمی‌تواند عملکرد پایدار داشته باشد.

نصب، ابعاد و شرایط بهره‌برداری مینی چیلر 6 تن هواخنک صابکول

ابعاد دستگاه چه چیزی را درباره جانمایی می‌گویند؟

ابعاد 1005×685×1770 میلی‌متر نشان می‌دهد که دستگاه هنوز در قالب یک یونیت نسبتاً فشرده قابل نصب است، اما ارتفاع آن باید در جانمایی لحاظ شود. در فضاهای فنی کوچک، تراس، پشت‌بام یا حیاط تأسیساتی، باید فضای کافی برای سرویس، تهویه و دسترسی به اتصالات در نظر گرفته شود.

دمای کاری دستگاه چه محدوده‌ای را پوشش می‌دهد؟

این مینی چیلر برای کار در بازه دمای محیط -5 تا 46 درجه سانتی‌گراد در حالت سرمایش طراحی شده است. چنین محدوده‌ای نشان می‌دهد دستگاه برای اقلیم‌های متنوع، از شرایط خنک تا روزهای گرم تابستان، قابلیت بهره‌برداری دارد. این موضوع برای بسیاری از پروژه‌های شهری و ویلایی یک مزیت مهم به شمار می‌آید.

آیا صدای 62 دسیبل برای این دستگاه قابل قبول است؟

عدد 62 دسیبل برای یک مینی چیلر 6 تن، عددی قابل پیش‌بینی و در محدوده عملکردی معمول است. البته صدای واقعی به نحوه نصب، لرزش‌گیری، محل جانمایی و فاصله از دیوارها هم وابسته است. اگر نصب به‌درستی انجام شود، این سطح صدا در بسیاری از محیط‌های فنی قابل قبول خواهد بود.

نگهداری و سرویس دوره‌ای مینی چیلر 6 تن هواخنک صابکول

در سرویس دوره‌ای این مدل چه چیزهایی باید کنترل شود؟

سرویس این دستگاه باید شامل بررسی شارژ مبرد، سلامت کمپرسور، وضعیت فیلتر درایر، عملکرد سنسور آنتی‌فریز، کارکرد فلوسوییچ، تمیزی کندانسور و کنترل اجزای الکتریکی باشد. اگر این موارد به‌صورت منظم بازدید شوند، دستگاه راندمان خود را بهتر حفظ می‌کند و احتمال خرابی‌های ناگهانی کاهش می‌یابد.

نشانه‌های نیاز به بررسی فنی چیست؟

افت سرمایش، افزایش صدای غیرعادی، روشن و خاموش شدن‌های پی‌درپی، کاهش جریان آب، خطای حفاظتی یا بالا رفتن فشار کاری از نشانه‌هایی هستند که باید جدی گرفته شوند. در بسیاری از موارد، مشکل از سرویس‌نشدن به‌موقع یا نصب نامناسب است، نه از خرابی قطعه اصلی. تشخیص سریع، هزینه تعمیر را به‌طور محسوسی کاهش می‌دهد.

جمع‌بندی و پیشنهاد خرید

مینی چیلر هواخنک صابکول مدل 6 TR یک راهکار مهندسی‌شده برای پروژه‌هایی است که به ظرفیت سرمایشی بالاتر، حجم بافر بیشتر و عملکرد پایدارتر نیاز دارند. استفاده از کمپرسور کوپلند ZR72 ساخت تایلند، اواپراتور محفظه‌ای با مخزن استیل 285 لیتری، کندانسور فین‌دار با لوله‌های مسی شیار داخلی، سیستم کنترل دانفوس یا مشابه و سنسور آنتی‌فریز کرل ایتالیا نشان می‌دهد که این دستگاه برای بهره‌برداری واقعی و طولانی‌مدت طراحی شده است.
