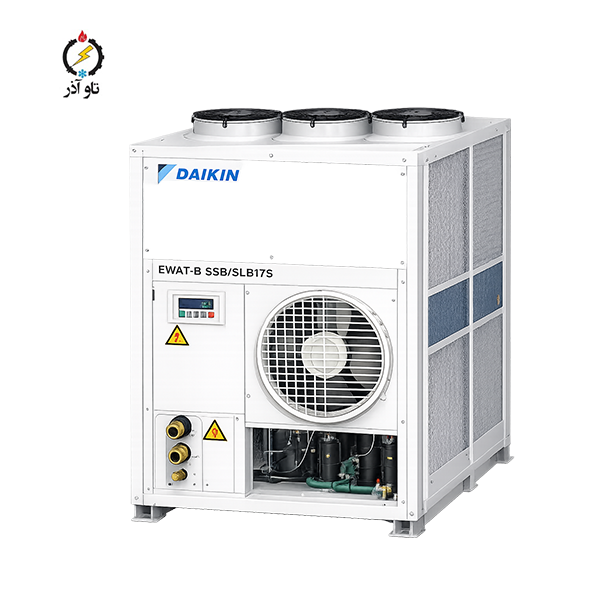

چیلر 50 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB175

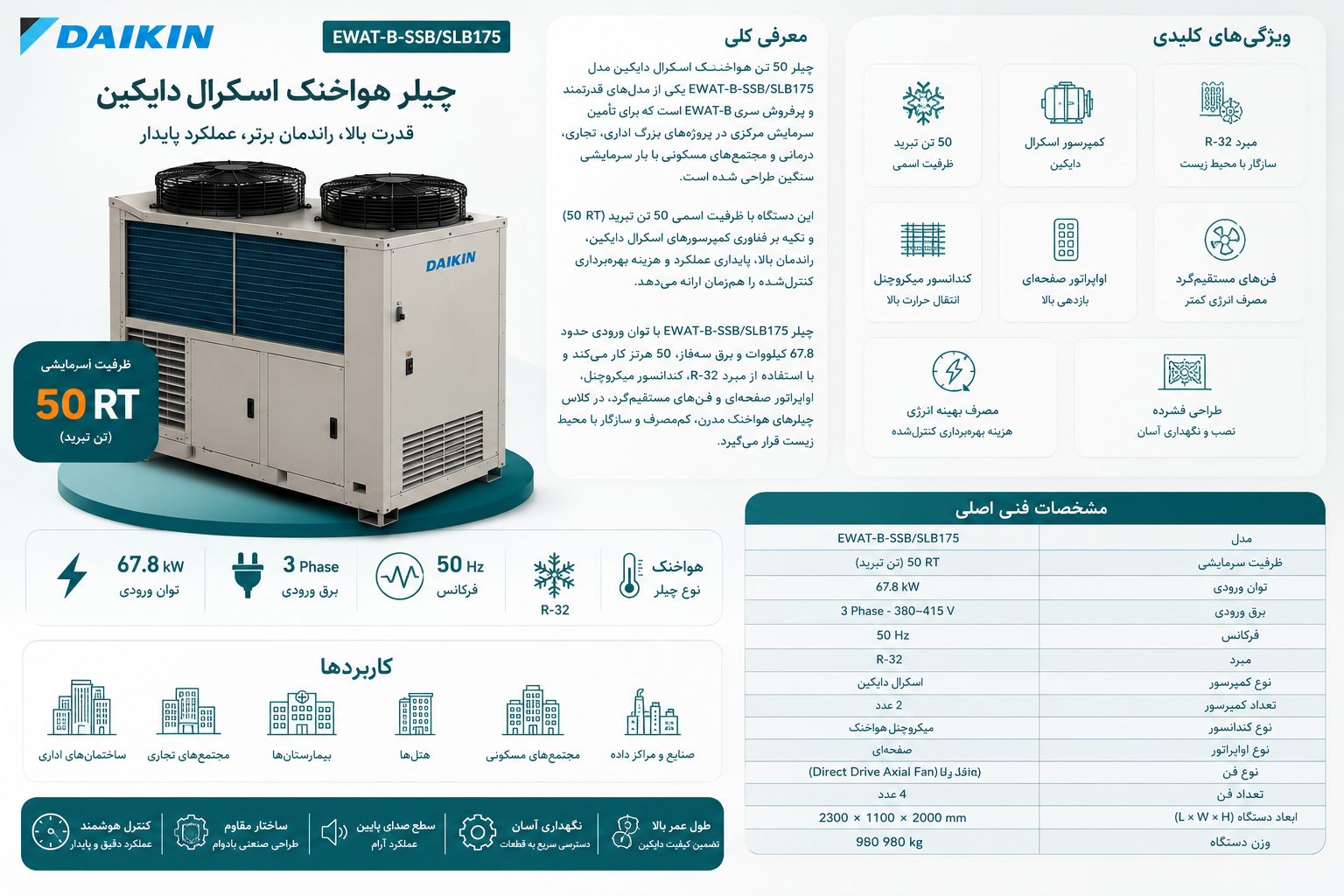

معرفی کلی چیلر هواخنک اسکرال دایکین EWAT-B-SSB/SLB175

چیلر 50 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB175 یکی از مدل‌های قدرتمند و پرفروش سری EWAT-B است که برای تأمین سرمایش مرکزی در پروژه‌های بزرگ اداری، تجاری، درمانی و مجتمع‌های مسکونی با بار سرمایشی سنگین طراحی شده است. این دستگاه با ظرفیت اسمی 50 تن تبرید (50 RT) و تکیه بر فناوری کمپرسورهای اسکرال دایکین، راندمان بالا، پایداری عملکرد و هزینه بهره‌برداری کنترل‌شده را هم‌زمان ارائه می‌دهد.

چیلر EWAT-B-SSB/SLB175 با توان ورودی حدود 67.8 کیلووات و برق سه‌فاز، 50 هرتز کار می‌کند و با استفاده از مبرد R-32، کندانسور میکروچنل، اواپراتور صفحه‌ای و فن‌های مستقیم‌گرد، در کلاس چیلرهای هواخنک مدرن، کم‌مصرف و سازگار با محیط زیست قرار می‌گیرد.

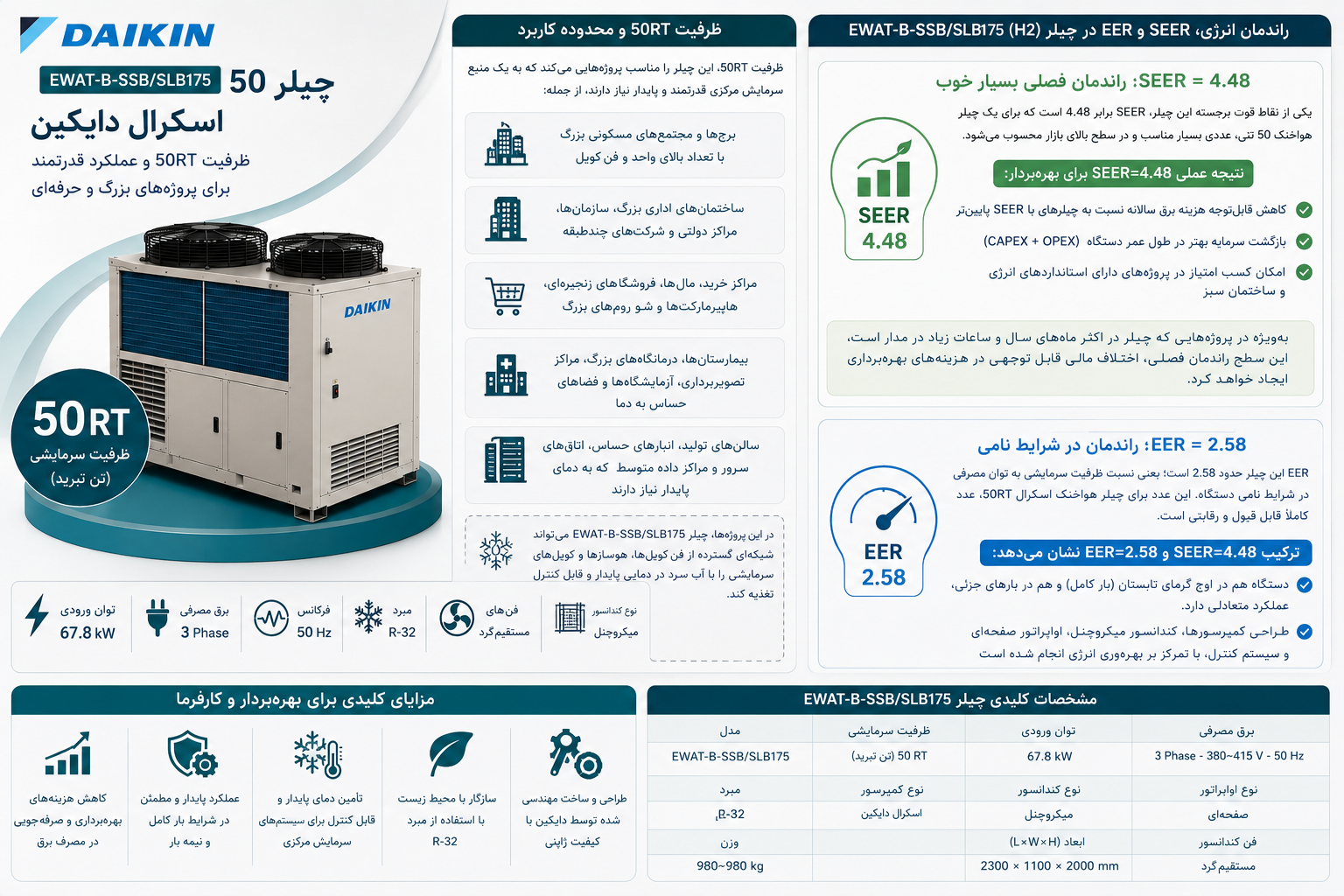

 ظرفیت 50RT و محدوده کاربرد چیلر 50 تن هوا خنک اسکرال دایکین

ظرفیت 50RT، این چیلر را مناسب پروژه‌هایی می‌کند که به یک منبع سرمایش مرکزی قدرتمند و پایدار نیاز دارند، از جمله:

– برج‌ها و مجتمع‌های مسکونی بزرگ با تعداد بالای واحد و فن‌کویل

– ساختمان‌های اداری بزرگ، سازمان‌ها، مراکز دولتی و شرکت‌های چندطبقه

– مراکز خرید، مال‌ها، فروشگاه‌های زنجیره‌ای، هایپرمارکت‌ها و شُو روم‌های بزرگ

– بیمارستان‌ها، درمانگاه‌های بزرگ، مراکز تصویربرداری، آزمایشگاه‌ها و فضاهای حساس به دما

– سالن‌های تولید، انبارهای حساس، اتاق‌های سرور و مراکز داده متوسط که به دمای پایدار نیاز دارند

در این پروژه‌ها، چیلر EWAT-B-SSB/SLB175 می‌تواند شبکه‌ای گسترده از فن‌کویل‌ها، هواسازها و کویل‌های سرمایشی را با آب سرد در دمایی پایدار و قابل کنترل تغذیه کند.

 راندمان انرژی، SEER و EER در چیلر EWAT-B-SSB/SLB175 (H2)

 SEER = 4.48؛ راندمان فصلی بسیار خوب

یکی از نقاط قوت برجسته این چیلر، SEER برابر 4.48 است که برای یک چیلر هواخنک 50 تنی، عددی بسیار مناسب و در سطح بالای بازار محسوب می‌شود.

نتیجه عملی SEER=4.48 برای بهره‌بردار:

– کاهش قابل‌توجه هزینه برق سالانه نسبت به چیلرهای با SEER پایین‌تر

– بازگشت سرمایه بهتر در طول عمر دستگاه (CAPEX + OPEX)

– امکان کسب امتیاز در پروژه‌های دارای استانداردهای انرژی و ساختمان سبز

به‌ویژه در پروژه‌هایی که چیلر در اکثر ماه‌های سال و ساعات زیاد در مدار است، این سطح راندمان فصلی، اختلاف مالی قابل توجهی در هزینه‌های بهره‌برداری ایجاد خواهد کرد.

 EER = 2.58؛ راندمان در شرایط نامی

EER این چیلر حدود 2.58 است؛ یعنی نسبت ظرفیت سرمایشی به توان مصرفی در شرایط نامی دستگاه. این عدد برای چیلر هواخنک اسکرال 50RT، عدد کاملاً قابل قبول و رقابتی است.

ترکیب SEER=4.48 و EER=2.58 نشان می‌دهد:

– دستگاه هم در اوج گرمای تابستان (بار کامل) و هم در بارهای جزئی، عملکرد متعادلی دارد

– طراحی کمپرسورها، کندانسور میکروچنل، اواپراتور صفحه‌ای و سیستم کنترل، با تمرکز بر بهره‌وری انرژی انجام شده است.

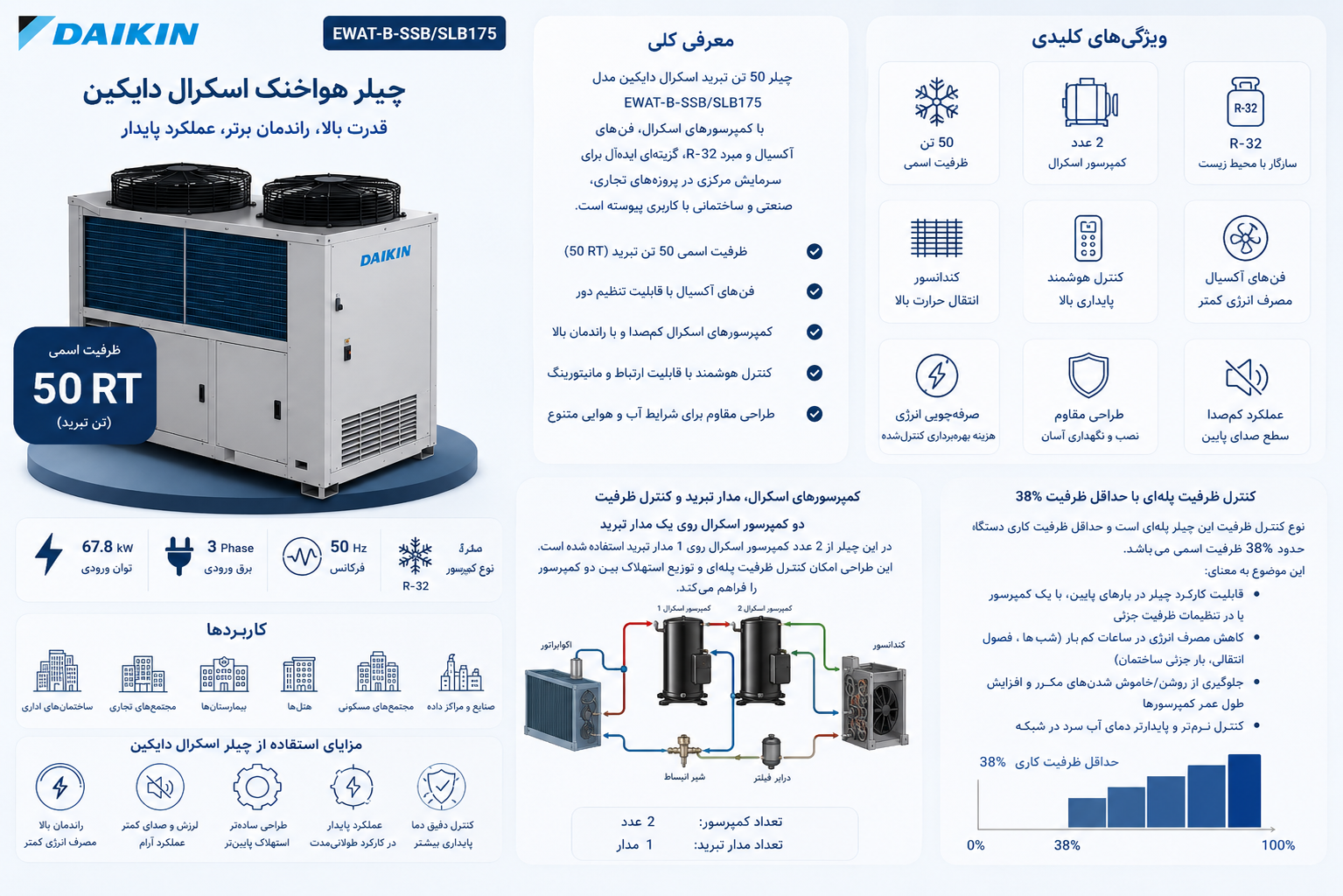

 کمپرسورهای اسکرال، مدار تبرید و کنترل ظرفیت

 دو کمپرسور اسکرال روی یک مدار تبرید

در چیلر EWAT-B-SSB/SLB175 از کمپرسورهای اسکرال استفاده شده است. کمپرسور اسکرال در چیلرهای هواخنک به دلیل:

– راندمان خوب

– لرزش و صدای کمتر

– طراحی ساده‌تر و استهلاک پایین‌تر

– عملکرد پایدار در کارکرد طولانی‌مدت

جزو گزینه‌های استاندارد و مطمئن به شمار می‌رود.

مشخصات بخش کمپرسور:

– نوع کمپرسور: اسکرال

– تعداد کمپرسور: 2 عدد

– تعداد مدار تبرید: 1 مدار

دو کمپرسور روی یک مدار تبرید، امکان کنترل ظرفیت پله‌ای و توزیع استهلاک بین دو کمپرسور را فراهم می‌کند.

 کنترل ظرفیت پله‌ای با حداقل ظرفیت 38%

نوع کنترل ظرفیت این چیلر پله‌ای است و حداقل ظرفیت کاری دستگاه حدود 38% ظرفیت اسمی می‌باشد. این موضوع به معنای:

– قابلیت کارکرد چیلر در بارهای پایین، با یک کمپرسور یا در تنظیمات ظرفیت جزئی

– کاهش مصرف انرژی در ساعات کم‌بار (شب‌ها، فصول انتقالی، بار جزئی ساختمان)

– جلوگیری از روشن/خاموش شدن‌های مکرر و افزایش طول عمر کمپرسورها

– کنترل نرم‌تر و پایدارتر دمای آب سرد در شبکه

است. برای پروژه‌هایی که در طول شبانه‌روز و فصول مختلف، بار سرمایشی متغیر دارند، این حداقل ظرفیت 38%، یک مزیت عملی جدی محسوب می‌شود.

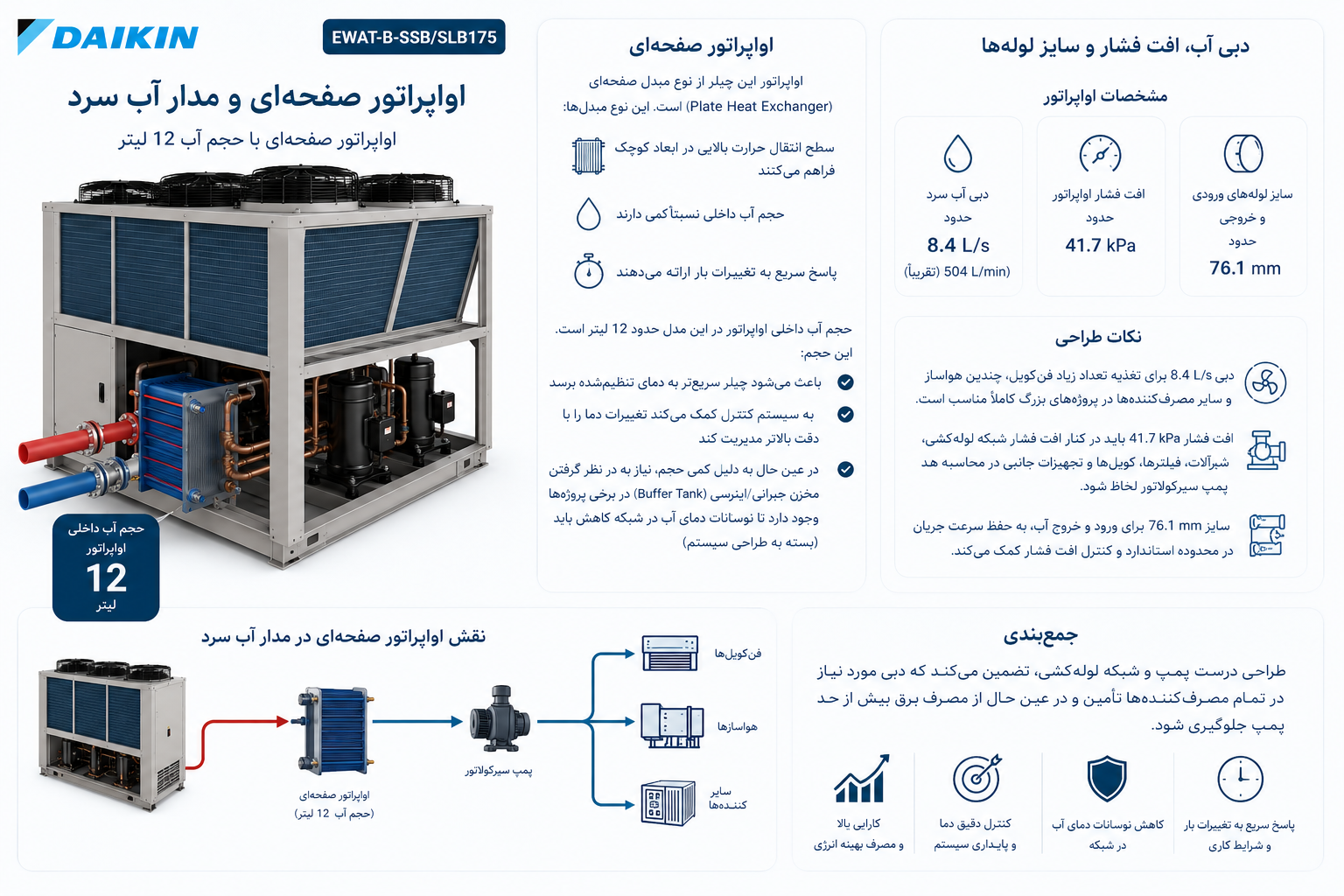

 اواپراتور صفحه‌ای و مدار آب سرد

 اواپراتور صفحه‌ای با حجم آب 12 لیتر

اواپراتور این چیلر از نوع مبدل صفحه‌ای (Plate Heat Exchanger) است. این نوع مبدل‌ها:

– سطح انتقال حرارت بالایی در ابعاد کوچک فراهم می‌کنند

– حجم آب داخلی نسبتاً کمی دارند

– پاسخ سریع به تغییرات بار ارائه می‌دهند

حجم آب داخلی اواپراتور در این مدل حدود 12 لیتر است. این حجم:

– باعث می‌شود چیلر سریع‌تر به دمای تنظیم‌شده برسد

– به سیستم کنترل کمک می‌کند تغییرات دما را با دقت بالاتر مدیریت کند

– در عین حال به دلیل کمی حجم، نیاز به در نظر گرفتن مخزن جبرانی/اینرسی (Buffer Tank) در برخی پروژه‌ها وجود دارد تا نوسانات دمای آب در شبکه کاهش یابد (بسته به طراحی سیستم)

 دبی آب، افت فشار و سایز لوله‌ها

مشخصات اواپراتور:

– دبی آب سرد: حدود 8.4 لیتر بر ثانیه (تقریباً 504 لیتر در دقیقه)

– افت فشار اواپراتور: حدود 41.7 کیلوپاسکال

– سایز لوله‌های ورودی و خروجی: حدود 76.1 میلی‌متر

نکات طراحی:

– دبی 8.4 L/s برای تغذیه تعداد زیاد فن‌کویل، چندین هواساز و سایر مصرف‌کننده‌ها در پروژه‌های بزرگ کاملاً مناسب است.

– افت فشار 41.7 kPa باید در کنار افت فشار شبکه لوله‌کشی، شیرآلات، فیلترها، کویل‌ها و تجهیزات جانبی در محاسبه هد پمپ سیرکولاتور لحاظ شود.

– سایز 76.1 میلی‌متر برای ورود و خروج آب، به حفظ سرعت جریان در محدوده استاندارد و کنترل افت فشار کمک می‌کند.

طراحی درست پمپ و شبکه لوله‌کشی، تضمین می‌کند که دبی مورد نیاز در تمام مصرف‌کننده‌ها تأمین و در عین حال از مصرف برق بیش از حد پمپ جلوگیری شود.

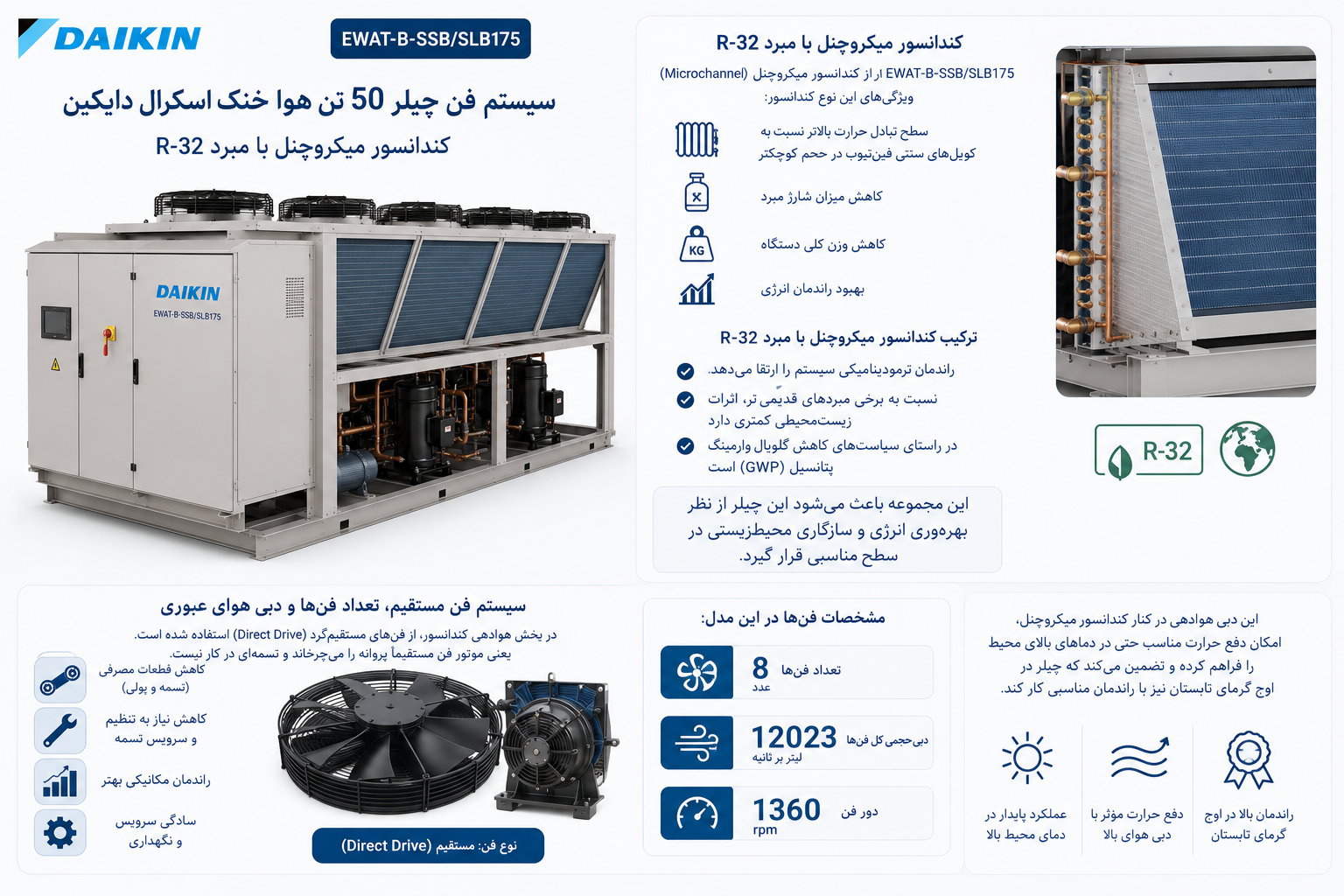

 کندانسور میکروچنل و سیستم فن چیلر 50 تن هوا خنک اسکرال دایکین

 کندانسور میکروچنل با مبرد R-32

چیلر EWAT-B-SSB/SLB175 از کندانسور میکروچنل (Microchannel) بهره می‌برد. ویژگی‌های این نوع کندانسور:

– سطح تبادل حرارت بالاتر نسبت به کویل‌های سنتی فین‌تیوب در حجم کوچکتر

– کاهش میزان شارژ مبرد

– کاهش وزن کلی دستگاه

– بهبود راندمان انرژی

ترکیب کندانسور میکروچنل با مبرد R-32:

– راندمان ترمودینامیکی سیستم را ارتقا می‌دهد

– نسبت به برخی مبردهای قدیمی‌تر، اثرات زیست‌محیطی کمتری دارد

– در راستای سیاست‌های کاهش گلوبال وارمینگ پتانسیل (GWP) است

این مجموعه باعث می‌شود این چیلر از نظر بهره‌وری انرژی و سازگاری محیط‌زیستی در سطح مناسبی قرار گیرد.

 سیستم فن مستقیم، تعداد فن‌ها و دبی هوای عبوری

در بخش هوادهی کندانسور، از فن‌های مستقیم‌گرد (Direct Drive) استفاده شده است. یعنی موتور فن مستقیماً پروانه را می‌چرخاند و تسمه‌ای در کار نیست. مزایای این طراحی:

– کاهش قطعات مصرفی (تسمه و پولی)

– کاهش نیاز به تنظیم و سرویس تسمه

– راندمان مکانیکی بهتر

– سادگی سرویس و نگهداری

مشخصات فن‌ها در این مدل:

– نوع فن: مستقیم

– تعداد فن‌ها: 8 عدد

– دبی حجمی کل فن‌ها: حدود 12023 لیتر بر ثانیه

– دور فن: حدود 1360 rpm

این دبی هوادهی در کنار کندانسور میکروچنل، امکان دفع حرارت مناسب حتی در دماهای بالای محیط را فراهم کرده و تضمین می‌کند که چیلر در اوج گرمای تابستان نیز با راندمان مناسبی کار کند.

 ابعاد، وزن و ملاحظات نصب چیلر 50 تن هوا خنک اسکرال دایکین

 ابعاد فیزیکی و وزن خالص

ابعاد چیلر 50 تن EWAT-B-SSB/SLB175 به شرح زیر است:

– ارتفاع: 1801 میلی‌متر

– عرض: 1204 میلی‌متر

– طول: 3180 میلی‌متر

– وزن خالص: حدود 984 کیلوگرم

با توجه به ظرفیت 50RT، دو کمپرسور، 8 فن و تجهیزات کامل، این ابعاد نشان‌دهنده طراحی فشرده و مهندسی‌شده دستگاه است.

نکات کلیدی در نصب:

– بررسی توان باربری سازه (به‌خصوص در نصب روی پشت‌بام یا دال بتنی) با وزن نزدیک به یک تُن

– تأمین فاصله مناسب از دیوارها و موانع برای ورود و خروج آزاد هوای کندانسور

– پیش‌بینی فضای کافی برای دسترسی سرویس به تابلو برق، کمپرسورها، فن‌ها و مبدل‌ها

– استفاده از پایه‌های ضد لرزش برای کاهش انتقال ارتعاش به سازه و بهبود شرایط صوتی و افزایش طول عمر دستگاه

 سطح صدا و ملاحظات آکوستیکی چیلر 50 تن هوا خنک اسکرال دایکین

 سطح صدای 91.8 دسیبل

سطح صدای این چیلر حدود 91.8 دسیبل است. این عدد با توجه به ظرفیت 50RT، وجود 8 فن و دو کمپرسور اسکرال، در محدوده متعارف چیلرهای هواخنک این رده قرار می‌گیرد، هرچند نسبت به ظرفیت‌های پایین‌تر، طبیعتاً صدای بیشتری تولید می‌کند.

در پروژه‌های حساس به صدا (هتل‌ها، مجتمع‌های مسکونی متراکم، فضاهای درمانی و…) توصیه می‌شود:

– محل نصب در بخش‌هایی از بام یا محوطه انتخاب شود که از بازشوها و اتاق‌های حساس فاصله بیشتری داشته باشد

– در صورت نیاز، از دیوارک‌ها یا موانع آکوستیک برای کاهش انتشار صدا استفاده شود

– نصب روی پایه‌های لرزه‌گیر برای کاهش انتقال ارتعاش به سازه و کاهش نویز ساختاری انجام گردد

این اقدامات می‌تواند سطح آزار صوتی برای ساکنین و کاربران را به‌طور محسوسی کاهش دهد.

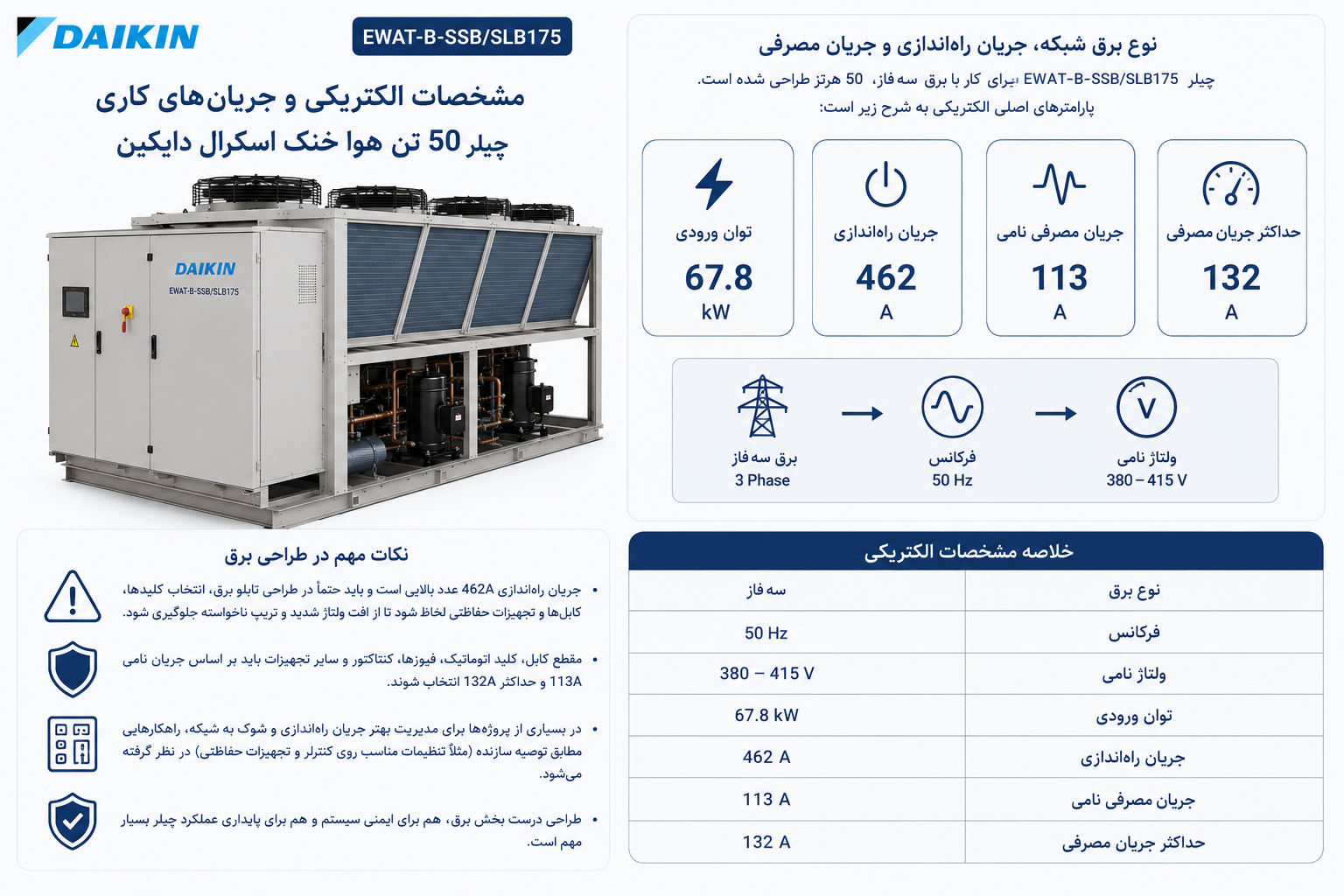

 مشخصات الکتریکی و جریان‌های کاری چیلر 50 تن هوا خنک اسکرال دایکین

 نوع برق شبکه، جریان راه‌اندازی و جریان مصرفی

چیلر EWAT-B-SSB/SLB175 برای کار با برق سه‌فاز، 50 هرتز طراحی شده است. پارامترهای اصلی الکتریکی به شرح زیر است:

– توان ورودی: حدود 67.8 کیلووات

– جریان راه‌اندازی: حدود 462 آمپر

– جریان مصرفی نامی: حدود 113 آمپر

– حداکثر جریان مصرفی: حدود 132 آمپر

نکات مهم در طراحی برق:

– جریان راه‌اندازی 462A عدد بالایی است و باید حتماً در طراحی تابلو برق، انتخاب کلیدها، کابل‌ها و تجهیزات حفاظتی لحاظ شود تا از افت ولتاژ شدید و تریپ ناخواسته جلوگیری شود.

– مقطع کابل، کلید اتوماتیک، فیوزها، کنتاکتور و سایر تجهیزات باید بر اساس جریان نامی 113A و حداکثر 132A انتخاب شوند.

– در بسیاری از پروژه‌ها برای مدیریت بهتر جریان راه‌اندازی و شوک به شبکه، راهکارهایی مطابق توصیه سازنده (مثلاً تنظیمات مناسب روی کنترلر و تجهیزات حفاظتی) در نظر گرفته می‌شود.

طراحی درست بخش برق، هم برای ایمنی سیستم و هم برای پایداری عملکرد چیلر بسیار مهم است.

 جمع‌بندی و پیشنهاد خرید چیلر 50 تن هوا خنک اسکرال دایکین

چیلر 50 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB175 با مشخصات زیر:

– ظرفیت 50RT مناسب پروژه‌های بزرگ اداری، تجاری، درمانی و مجتمع‌های مسکونی

– دو کمپرسور اسکرال روی یک مدار تبرید، با کنترل ظرفیت پله‌ای و حداقل ظرفیت 38%

– اواپراتور صفحه‌ای با حجم آب 12 لیتر، دبی 8.4 لیتر بر ثانیه و افت فشار 41.7 کیلوپاسکال

– کندانسور میکروچنل به همراه مبرد R-32 برای راندمان و سازگاری محیط‌زیستی بهتر

– راندمان انرژی بالا با SEER=4.48 و EER=2.58

– سیستم فن مستقیم با 8 فن و دبی هوای حدود 12023 لیتر بر ثانیه

– طراحی فیزیکی با ابعاد 1801×1204×3180 میلی‌متر و وزن 984 کیلوگرم

یک گزینه حرفه‌ای، کم‌مصرف و قابل اطمینان برای کارفرمایانی است که ضمن نیاز به ظرفیت بالای سرمایش، به بهره‌وری انرژی، کیفیت ساخت، دوام و برند معتبر جهانی اهمیت می‌دهند.

اگر در مرحله انتخاب چیلر برای پروژه خود هستید، می‌توانیم بر اساس متراژ، نوع کاربری، شرایط آب‌وهوایی شهر، نوع فن‌کویل‌ها و الگوی مصرف، بررسی کنیم که این مدل یا ظرفیت دیگری از چیلرهای دایکین برای شما مناسب‌تر است و آن را با سایر برندها و ظرفیت‌ها مقایسه کنیم.
