چیلر 55 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB195

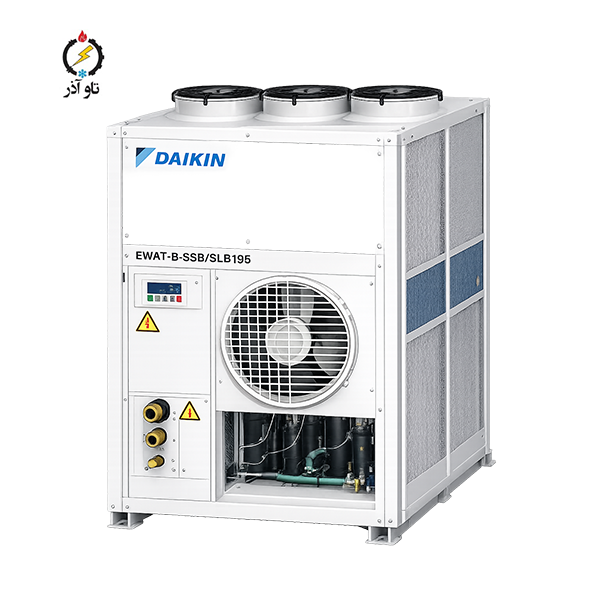

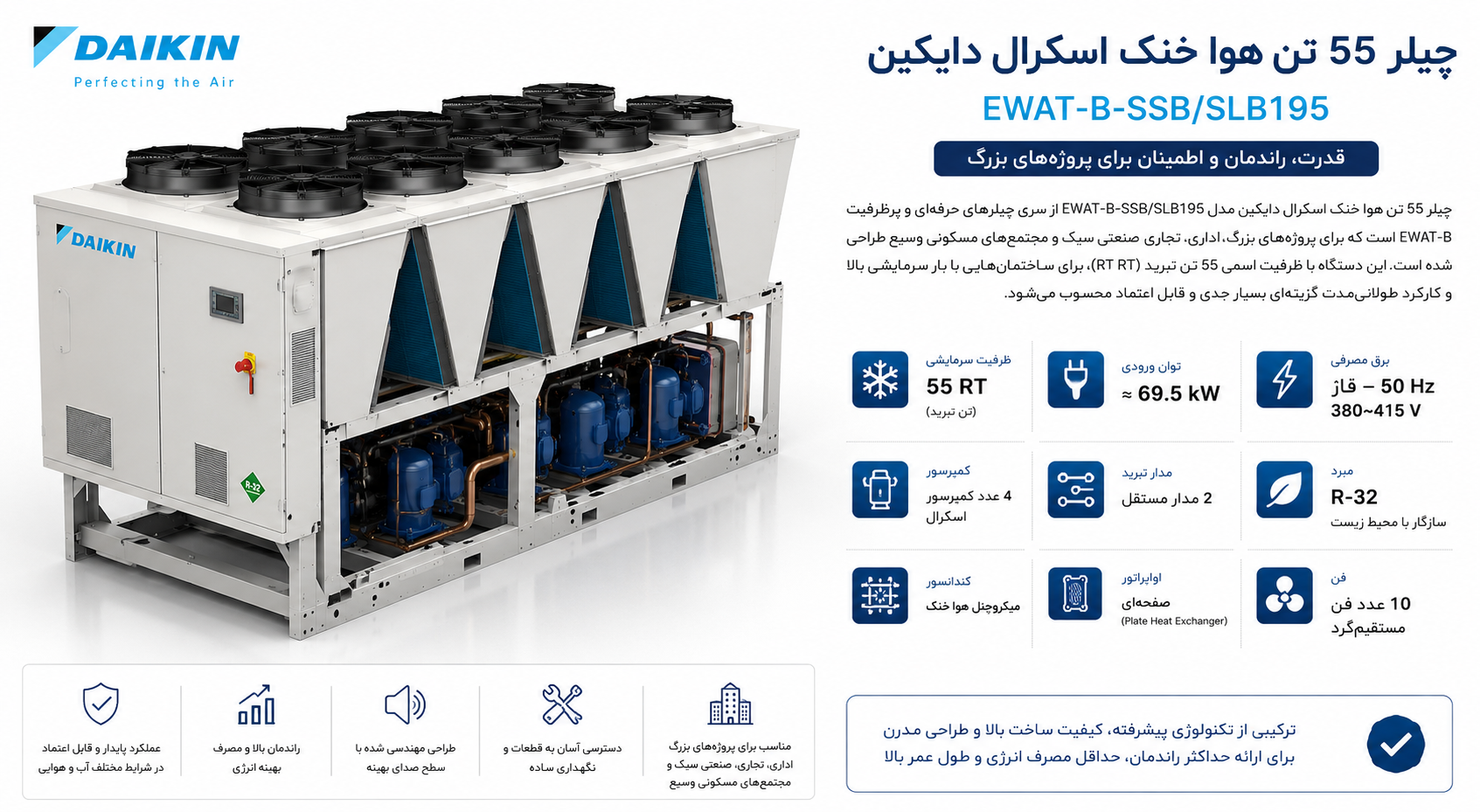

معرفی کلی چیلر 55 تن هوا خنک اسکرال دایکین EWAT-B-SSB/SLB195

چیلر 55 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB195 از سری چیلرهای حرفه‌ای و پرظرفیت EWAT-B است که برای پروژه‌های بزرگ اداری، تجاری، صنعتی سبک و مجتمع‌های مسکونی وسیع طراحی شده است. این دستگاه با ظرفیت اسمی 55 تن تبرید (55 RT)، برای ساختمان‌هایی با بار سرمایشی بالا و کارکرد طولانی‌مدت گزینه‌ای بسیار جدی و قابل اعتماد محسوب می‌شود.

این مدل با توان ورودی حدود 69.5 کیلووات و تغذیه از برق سه‌فاز، 50 هرتز، با استفاده از 4 کمپرسور اسکرال، 2 مدار تبرید، مبرد R-32، کندانسور میکروچنل، اواپراتور صفحه‌ای و 10 فن مستقیم‌گرد، ترکیبی از راندمان انرژی، پایداری عملکرد و طراحی مدرن را ارائه می‌کند.

 کاربردهای مناسب چیلر 55RT دایکین

با توجه به ظرفیت 55RT، این چیلر برای موارد زیر بسیار مناسب است:

– برج‌ها و مجتمع‌های بزرگ مسکونی با تعداد زیاد واحد و فن‌کویل

– ساختمان‌های اداری و سازمانی بزرگ، مراکز دولتی، شرکت‌های چند بلوکی

– مراکز خرید، مال‌ها، هایپرمارکت‌ها و فروشگاه‌های زنجیره‌ای پر رفت‌وآمد

– بیمارستان‌ها، مراکز درمانی، تصویربرداری و آزمایشگاه‌های حساس به دما

– سالن‌های تولید، انبارهای حساس، اتاق‌های سرور و مراکز داده متوسط و بزرگ

در چنین پروژه‌هایی، چیلر EWAT-B-SSB/SLB195 می‌تواند نقش منبع اصلی آب سرد را ایفا کرده و شبکه وسیعی از فن‌کویل‌ها و هواسازها را با دمای پایدار و قابل کنترل تغذیه کند.

 راندمان انرژی، SEER و EER در چیلر EWAT-B-SSB/SLB195

 SEER = 4.34؛ راندمان فصلی بالا

SEER این چیلر برابر 4.34 است که برای یک چیلر هواخنک 55 تنی، عددی بالاتر از متوسط بازار و نشان‌دهنده طراحی بهینه از نظر مصرف انرژی است.

مزایای عملی SEER=4.34:

– کاهش محسوس هزینه برق سالانه در مقایسه با چیلرهای با SEER پایین‌تر

– بهبود توجیه اقتصادی سرمایه‌گذاری اولیه در بازه طول عمر دستگاه

– کمک به کسب امتیاز در پروژه‌های دارای استانداردهای انرژی و ساختمان سبز

در پروژه‌هایی که چیلر در بیشتر روزهای سال و ساعات طولانی در مدار است، این سطح راندمان فصلی تأثیر مستقیمی بر هزینه بهره‌برداری خواهد داشت.

 EER = 2.75؛ راندمان در شرایط نامی

EER این مدل معادل 2.75 است؛ یعنی نسبت ظرفیت سرمایشی به توان مصرفی در نقطه نامی دستگاه. این عدد برای یک چیلر هواخنک اسکرال 55RT، عدد بسیار قابل قبول و رقابتی است.

ترکیب SEER=4.34 و EER=2.75 به این معناست که:

– دستگاه هم در اوج بار (روزهای بسیار گرم) و هم در بارهای جزئی، عملکرد متعادلی دارد

– طراحی کمپرسورها، کندانسور میکروچنل، اواپراتور صفحه‌ای و کنترل ظرفیت، همگی در راستای کاهش مصرف انرژی و حفظ راندمان صورت گرفته‌اند

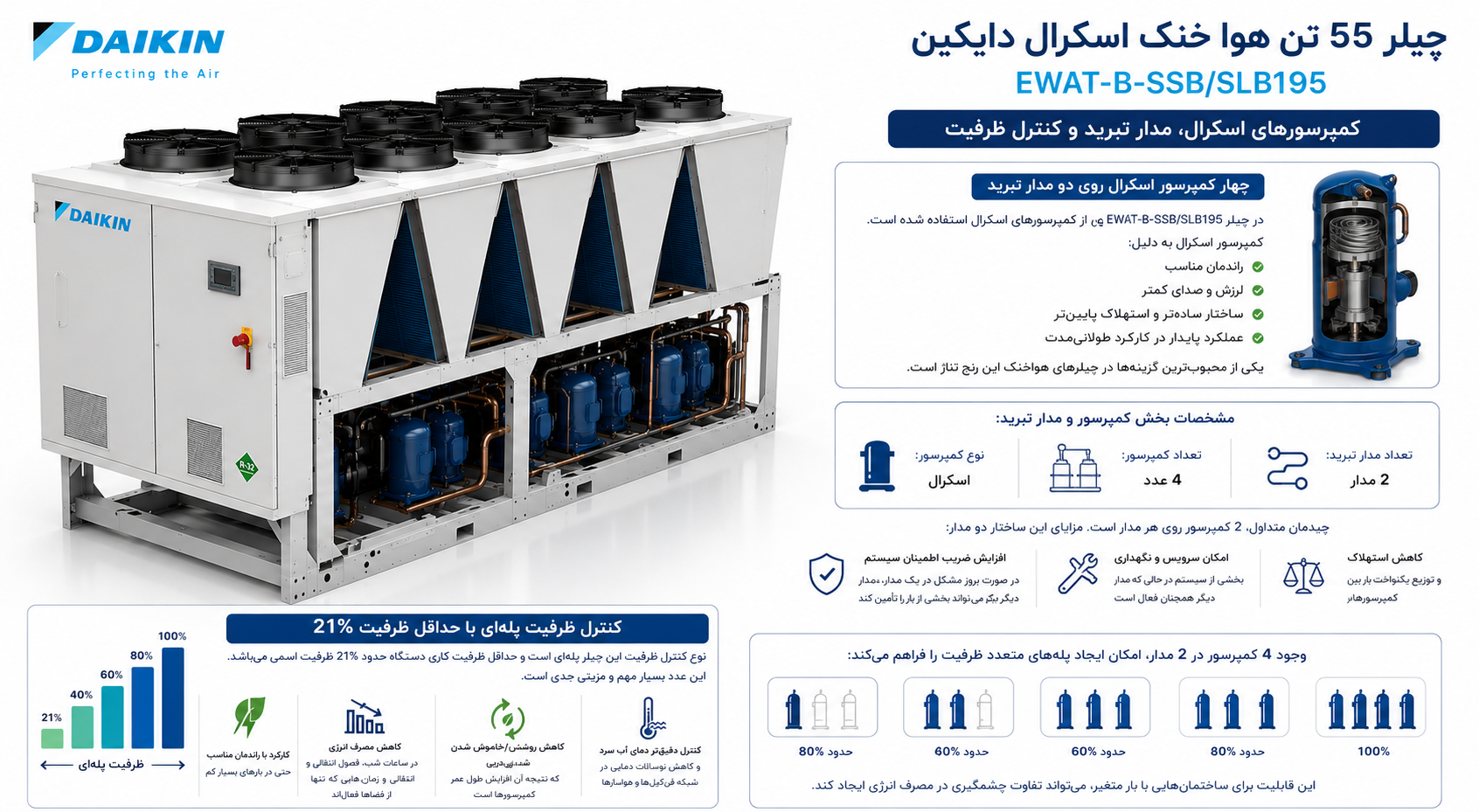

 کمپرسورهای اسکرال، مدار تبرید و کنترل ظرفیت

 چهار کمپرسور اسکرال روی دو مدار تبرید

در چیلر EWAT-B-SSB/SLB195 از کمپرسورهای اسکرال استفاده شده است. کمپرسور اسکرال به دلیل:

– راندمان مناسب

– لرزش و صدای کمتر

– ساختار ساده‌تر و استهلاک پایین‌تر

– عملکرد پایدار در کارکرد طولانی‌مدت

یکی از محبوب‌ترین گزینه‌ها در چیلرهای هواخنک این رنج تناژ است.

مشخصات بخش کمپرسور و مدار تبرید:

– نوع کمپرسور: اسکرال

– تعداد کمپرسور: 4 عدد

– تعداد مدار تبرید: 2 مدار

چیدمان متداول، 2 کمپرسور روی هر مدار است. مزایای این ساختار دو مدار:

– افزایش ضریب اطمینان سیستم (در صورت بروز مشکل در یک مدار، مدار دیگر می‌تواند بخشی از بار را تأمین کند)

– امکان سرویس و نگهداری بخشی از سیستم در حالی که مدار دیگر همچنان فعال است

– کاهش استهلاک و توزیع یکنواخت بار بین کمپرسورها

 کنترل ظرفیت پله‌ای با حداقل ظرفیت 21%

نوع کنترل ظرفیت این چیلر پله‌ای است و حداقل ظرفیت کاری دستگاه حدود 21% ظرفیت اسمی می‌باشد. این عدد بسیار مهم و مزیتی جدی است.

اهمیت حداقل ظرفیت 21%:

– دستگاه می‌تواند حتی در بارهای بسیار کم نیز با راندمان مناسب کار کند

– مصرف انرژی در ساعات شب، فصول انتقالی و زمان‌هایی که تنها بخشی از فضاها فعال‌اند، به شکل محسوسی کاهش می‌یابد

– کاهش روشن/خاموش شدن‌های پی‌درپی، که نتیجه آن افزایش طول عمر کمپرسورها است

– کنترل دقیق‌تر دمای آب سرد و کاهش نوسانات دمایی در شبکه فن‌کویل‌ها و هواسازها

وجود 4 کمپرسور در 2 مدار، امکان ایجاد پله‌های متعدد ظرفیت (مثلاً حدود 21%، 40%، 60%، 80%، 100%) را فراهم می‌کند که برای ساختمان‌هایی با بار متغیر، می‌تواند تفاوت چشمگیری در مصرف انرژی ایجاد کند.

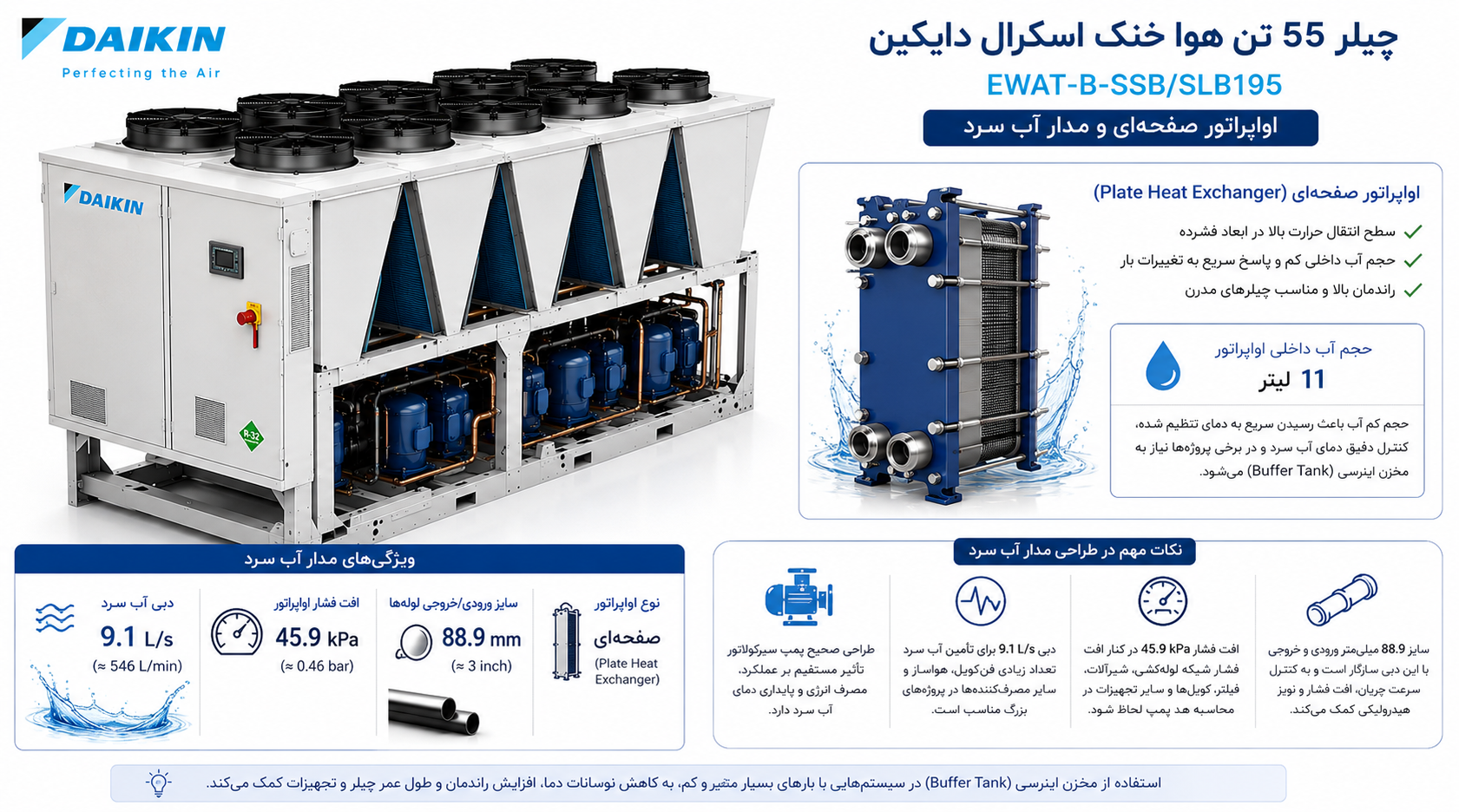

 اواپراتور صفحه‌ای و مدار آب سرد چیلر 55 تن هوا خنک اسکرال دایکین

 اواپراتور صفحه‌ای با حجم آب 11 لیتر

اواپراتور این چیلر از نوع مبدل صفحه‌ای (Plate Heat Exchanger) است؛ مبدلی که:

– سطح انتقال حرارت بالا در ابعاد فشرده فراهم می‌کند

– حجم آب داخلی کم و پاسخ سریع به تغییرات بار دارد

– در چیلرهای مدرن به دلیل راندمان بالا بسیار مورد استفاده قرار می‌گیرد

حجم آب داخلی اواپراتور در این مدل حدود 11 لیتر است. این حجم:

– کمک می‌کند چیلر سریع به دمای تنظیم‌شده برسد

– امکان کنترل دقیق دمای آب سرد را فراهم می‌کند

– در عین حال، بسته به طراحی سیستم، ممکن است نیاز به مخزن اینرسی (Buffer Tank) برای جلوگیری از نوسانات زیاد دما در شبکه وجود داشته باشد، به‌خصوص در سیستم‌هایی با بارهای بسیار متغیر و کم

 دبی آب، افت فشار و سایز لوله‌ها

ویژگی‌های اواپراتور:

– دبی آب سرد: حدود 9.1 لیتر بر ثانیه (تقریباً 546 لیتر در دقیقه)

– افت فشار اواپراتور: حدود 45.9 کیلوپاسکال

– سایز ورودی/خروجی لوله‌ها: حدود 88.9 میلی‌متر

نکات مهم در طراحی:

– دبی 9.1 L/s برای تأمین آب سرد تعداد زیادی فن‌کویل، چندین هواساز و سایر مصرف‌کننده‌ها در پروژه‌های بزرگ مناسب است.

– افت فشار 45.9 kPa باید در محاسبه هد پمپ، در کنار افت فشار شبکه لوله‌کشی، شیرآلات، فیلتر، کویل‌ها و سایر تجهیزات لحاظ شود.

– سایز 88.9 میلی‌متر برای ورودی و خروجی آب، با این دبی سازگار است و به کنترل سرعت جریان، افت فشار و نویز هیدرولیکی کمک می‌کند.

طراحی درست پمپ سیرکولاتور، تأثیر مستقیمی بر عملکرد کلی سیستم، مصرف انرژی پمپ و پایداری دمای آب سرد خواهد داشت.

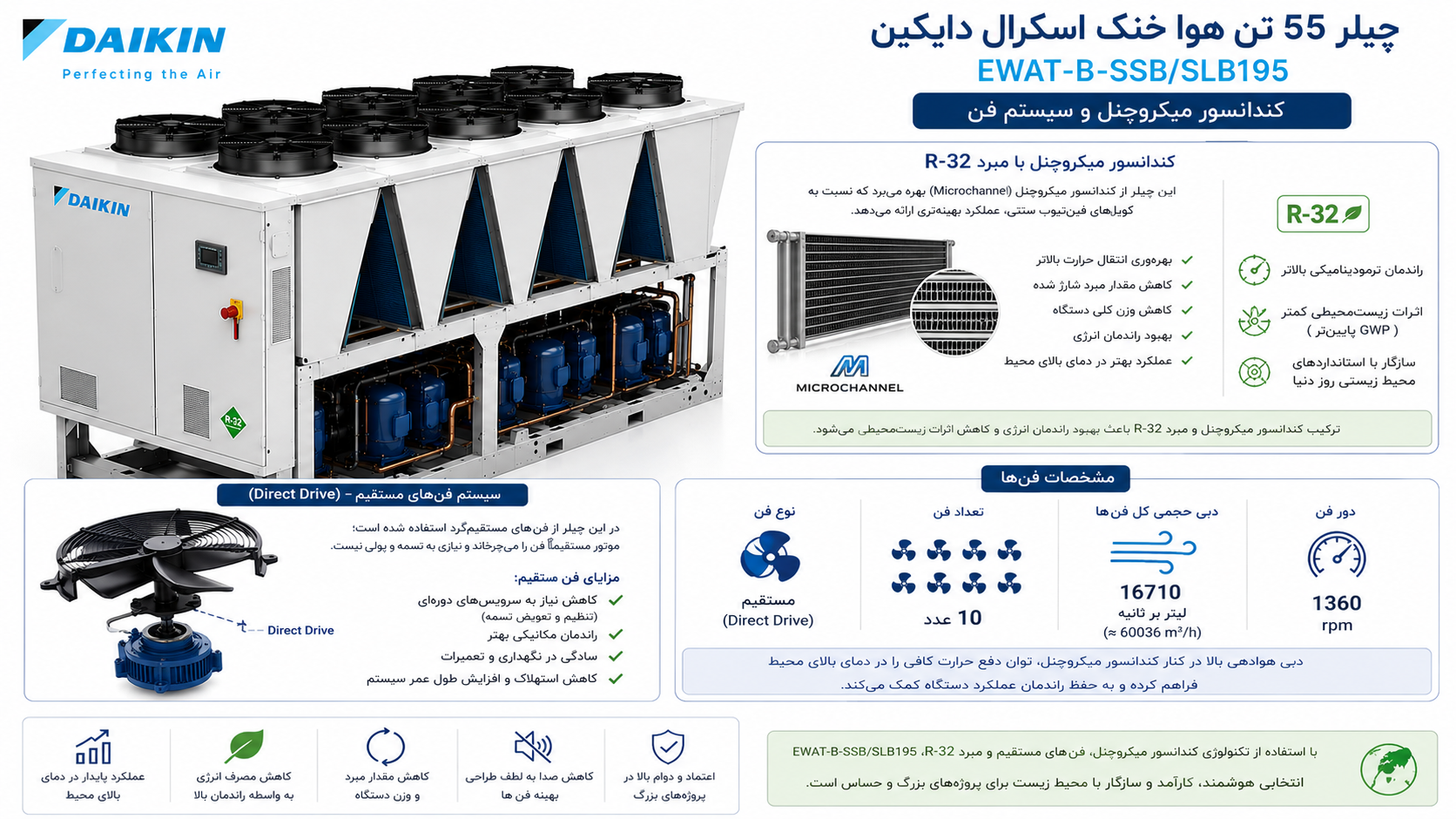

 کندانسور میکروچنل و سیستم فن چیلر 55 تن هوا خنک اسکرال دایکین

 کندانسور میکروچنل با مبرد R-32

همانند دیگر اعضای سری، این چیلر نیز از کندانسور میکروچنل (Microchannel) بهره می‌برد. ویژگی‌های این نوع کندانسور:

– بهره‌وری انتقال حرارت بالاتر نسبت به کویل‌های فین‌تیوب سنتی

– کاهش مقدار مبرد شارژ شده در سیستم

– کاهش وزن کلی دستگاه

– بهبود راندمان انرژی و عملکرد در دمای بالای محیط

استفاده از مبرد R-32 نیز:

– راندمان ترمودینامیکی سیستم را ارتقا می‌دهد

– نسبت به بسیاری از مبردهای نسل قدیم، اثرات زیست‌محیطی کمتری (از منظر GWP) دارد

ترکیب کندانسور میکروچنل و R-32، این چیلر را از نظر انرژی و محیط زیست در سطحی قابل قبول و مطابق با روندهای روز دنیا قرار می‌دهد.

 فن‌های مستقیم، تعداد فن‌ها و دبی هوا

در بخش کندانسور، از فن‌های مستقیم‌گرد (Direct Drive) استفاده شده است؛ یعنی موتور مستقیماً فن را می‌چرخاند و خبری از تسمه و پولی نیست.

مزایای فن مستقیم:

– کاهش نیاز به سرویس‌های دوره‌ای (تنظیم و تعویض تسمه)

– راندمان مکانیکی بهتر

– سادگی در نگهداری و تعمیرات

مشخصات فن‌ها در این مدل:

– نوع فن: مستقیم

– تعداد فن: 10 عدد

– دبی حجمی کل فن‌ها: حدود 16710 لیتر بر ثانیه

– دور فن: حدود 1360 rpm

این دبی هوادهی بالا در کنار کندانسور میکروچنل، کمک می‌کند تا دستگاه در دمای بالای محیط نیز قادر به دفع حرارت کافی باشد و راندمان خود را تا حد امکان حفظ کند.

 ابعاد، وزن و ملاحظات نصب چیلر 55 تن هوا خنک اسکرال دایکین

 ابعاد فیزیکی و وزن خالص

ابعاد چیلر EWAT-B-SSB/SLB195 به صورت زیر است:

– ارتفاع: 1822 میلی‌متر

– عرض: 1204 میلی‌متر

– طول: 4170 میلی‌متر

– وزن خالص: حدود 1166 کیلوگرم

این ابعاد و وزن، با توجه به وجود 4 کمپرسور، 10 فن و دو مدار تبرید، نشان‌دهنده یک طراحی صنعتی و در عین حال فشرده است.

نکات مهم در نصب:

– بررسی ظرفیت باربری سازه (به‌خصوص در نصب روی پشت‌بام یا دال‌های بتنی) با توجه به وزن بیش از 1.1 تُن

– رعایت فاصله استاندارد از دیوارها، جداره‌ها و موانع برای تأمین هوادهی مناسب کندانسور

– پیش‌بینی فضای کافی برای دسترسی سرویس به کمپرسورها، فن‌ها، تابلو برق و مبدل‌ها

– استفاده از پایه‌های ضد لرزش برای کاهش انتقال ارتعاش به سازه و بهبود شرایط صوتی و عملکردی

 سطح صدا و ملاحظات آکوستیکی چیلر 55 تن هوا خنک اسکرال دایکین

 سطح صدای 89.9 دسیبل

سطح صدای تولیدی این چیلر حدود 89.9 دسیبل است. با توجه به ظرفیت 55RT، تعداد 4 کمپرسور و 10 فن، این سطح صدا برای چیلر هواخنک در این رنج، عددی متعارف است.

در پروژه‌های حساس به صدا (هتل‌ها، مجتمع‌های مسکونی متراکم، فضاهای درمانی، مدارس و…) بهتر است:

– محل نصب چیلر تا حد امکان از اتاق‌ها و فضاهای حساس دور انتخاب شود

– در صورت نیاز، از دیوارک‌های آکوستیک یا موانع صوتی برای کاهش انتشار صدا استفاده گردد

– نصب دستگاه روی پایه‌های لرزه‌گیر جهت کاهش انتقال لرزش به سازه و کاهش نویز ساختاری انجام شود

این اقدامات می‌تواند سطح آزار صوتی را به طور محسوسی کاهش دهد و شرایط آسایش صوتی را بهبود بخشد.

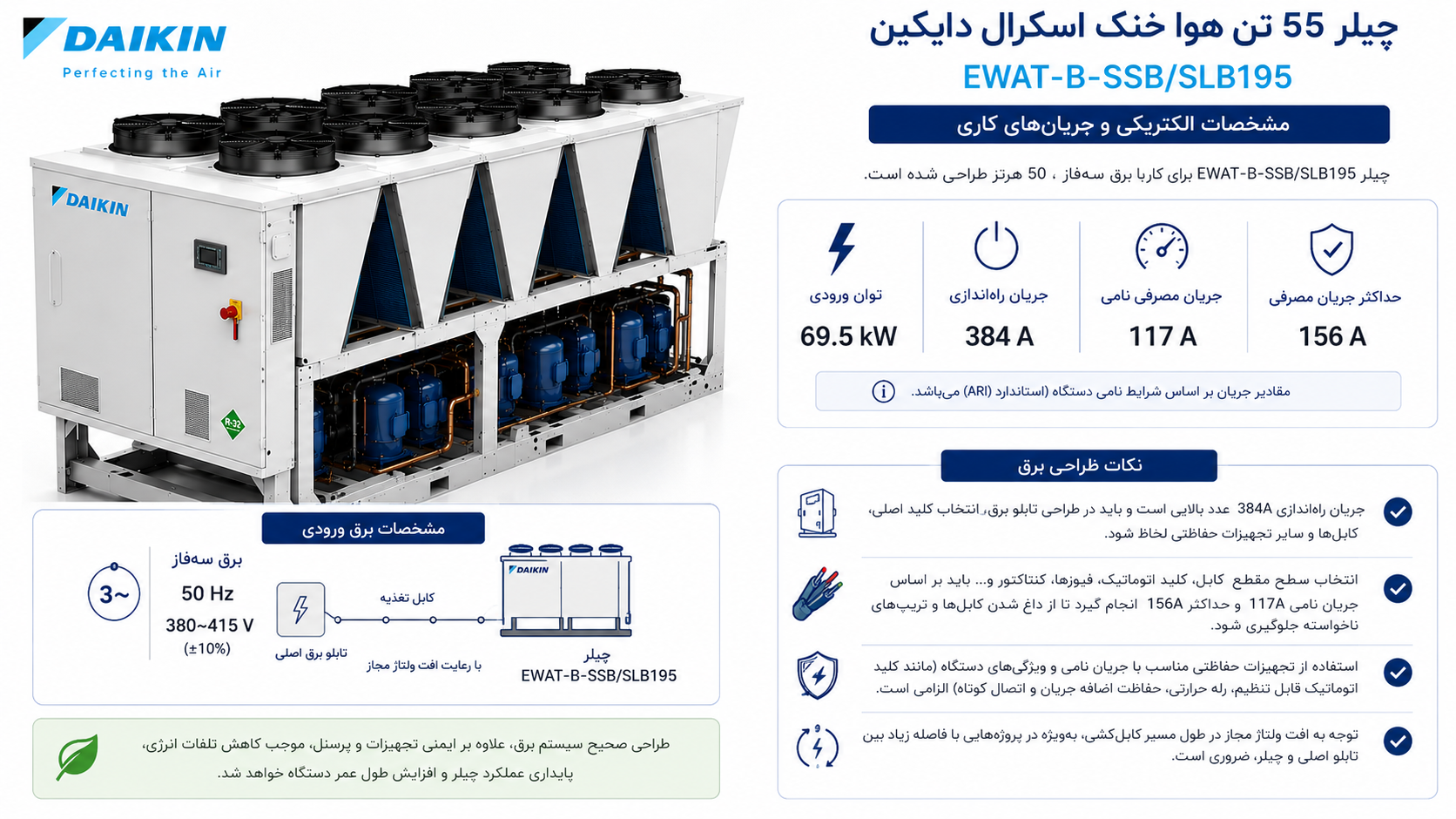

 مشخصات الکتریکی و جریان‌های کاری چیلر 55 تن هوا خنک اسکرال دایکین

 برق سه‌فاز، جریان راه‌اندازی و مصرفی

چیلر EWAT-B-SSB/SLB195 برای کار با برق سه‌فاز، 50 هرتز طراحی شده است. پارامترهای مهم الکتریکی:

– توان ورودی: حدود 69.5 کیلووات

– جریان راه‌اندازی: حدود 384 آمپر

– جریان مصرفی نامی: حدود 117 آمپر

– حداکثر جریان مصرفی: حدود 156 آمپر

نکات طراحی برق:

– جریان راه‌اندازی 384A عدد بالایی است و باید در طراحی تابلو برق، انتخاب کلید اصلی، کابل‌ها و سایر تجهیزات حفاظتی لحاظ شود.

– انتخاب سطح مقطع کابل، کلید اتوماتیک، فیوزها، کنتاکتور و… باید بر اساس جریان نامی 117A و حداکثر 156A انجام گیرد تا از داغ شدن کابل‌ها و تریپ‌های ناخواسته جلوگیری شود.

– توجه به افت ولتاژ مجاز در طول مسیر کابل‌کشی، به‌ویژه در پروژه‌هایی با فاصله زیاد بین تابلو اصلی و چیلر، ضروری است.

طراحی صحیح سیستم برق، هم برای ایمنی و هم برای پایداری عملکرد چیلر اهمیت بالایی دارد.

 جمع‌بندی و پیشنهاد خرید چیلر 55 تن هوا خنک اسکرال دایکین

چیلر 55 تن هوا خنک اسکرال دایکین مدل EWAT-B-SSB/SLB195 با ویژگی‌های زیر:

– ظرفیت 55RT برای پروژه‌های بزرگ اداری، تجاری، صنعتی سبک و مجتمع‌های مسکونی وسیع

– 4 کمپرسور اسکرال روی 2 مدار تبرید، با کنترل ظرفیت پله‌ای و حداقل ظرفیت 21%

– اواپراتور صفحه‌ای با حجم آب 11 لیتر، دبی 9.1 لیتر بر ثانیه و افت فشار 45.9 کیلوپاسکال

– کندانسور میکروچنل به همراه مبرد R-32 برای راندمان بالا و سازگاری بهتر با محیط زیست

– راندمان انرژی مناسب با SEER=4.34 و EER=2.75

– سیستم فن مستقیم با 10 فن و دبی هوای حدود 16710 لیتر بر ثانیه

– طراحی فیزیکی با ابعاد 1822×1204×4170 میلی‌متر و وزن 1166 کیلوگرم

به‌عنوان یک گزینه حرفه‌ای، کم‌مصرف، مطمئن و مناسب برای کارکرد مستمر در پروژه‌های بزرگ مطرح است؛ مخصوصاً برای کارفرمایانی که علاوه بر ظرفیت بالا، به راندمان انرژی، کیفیت ساخت، پایداری عملکرد و برند معتبر جهانی اهمیت می‌دهند، برای دریافت مشاوره و قیمت این محصول با کارشناسان تیم تاواذر تماس بگیرید :
