مینی چیلر 7 تن هواخنک بوران مدل CS2311

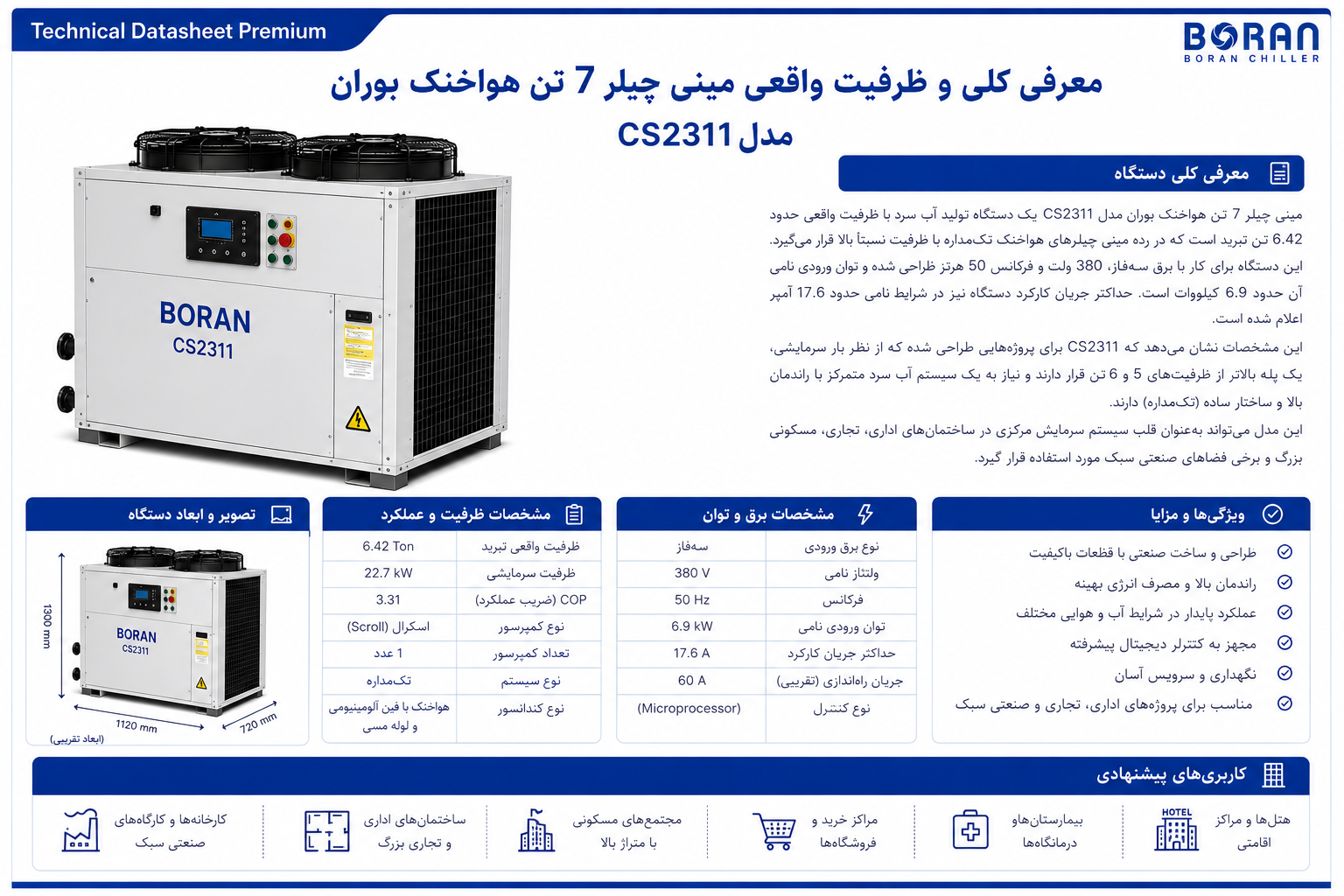

معرفی کلی و ظرفیت واقعی مینی چیلر 7 تن هواخنک بوران

مینی چیلر 7 تن هواخنک بوران مدل CS2311 یک دستگاه تولید آب سرد با ظرفیت واقعی حدود 6.42 تن تبرید است که در رده مینی چیلرهای هواخنک تک‌مداره با ظرفیت نسبتاً بالا قرار می‌گیرد. این دستگاه برای کار با برق سه‌فاز، 380 ولت و فرکانس 50 هرتز طراحی شده و توان ورودی نامی آن حدود 6.9 کیلووات است. حداکثر جریان کارکرد دستگاه نیز در شرایط نامی حدود 17.6 آمپر اعلام شده است.

این مشخصات نشان می‌دهد که CS2311 برای پروژه‌هایی طراحی شده که از نظر بار سرمایشی، یک پله بالاتر از ظرفیت‌های 5 و 6 تن قرار دارند و نیاز به یک سیستم آب سرد متمرکز با راندمان بالا و ساختار ساده (تک‌مداره) دارند. این مدل می‌تواند به‌عنوان قلب سیستم سرمایش مرکزی در ساختمان‌های اداری، تجاری، مسکونی بزرگ و برخی فضاهای صنعتی سبک مورد استفاده قرار گیرد.

جایگاه ظرفیت 6.42 تن تبرید در کاربردها

با ظرفیت واقعی 6.42 TR، این مینی چیلر برای سناریوهای زیر بسیار مناسب است:

– طبقات اداری با تعداد اتاق‌ها و سالن‌های بیشتر

– کلینیک‌ها و مراکز درمانی متوسط تا بزرگ با چندین بخش فعال

– فروشگاه‌ها، نمایشگاه‌ها و شُو روم‌ها با متراژ متوسط رو به بالا

– ویلاهای بزرگ و ساختمان‌های مسکونی چندواحدی با نیاز به سرمایش مرکزی

– اتاق‌های تجهیزات، اتاق کنترل و بخش‌های فنی حساس در ساختمان‌های بزرگ

در چنین پروژه‌هایی، ترکیب مینی چیلر CS2311 با شبکه‌ای از فن‌کویل‌ها یا کویل‌های سرمایشی، امکان کنترل مستقل دما در هر فضا و استفاده از یک منبع مشترک آب سرد را فراهم می‌کند؛ در نتیجه مدیریت سیستم، تعمیر و نگهداری و کنترل مصرف انرژی ساده‌تر خواهد بود.

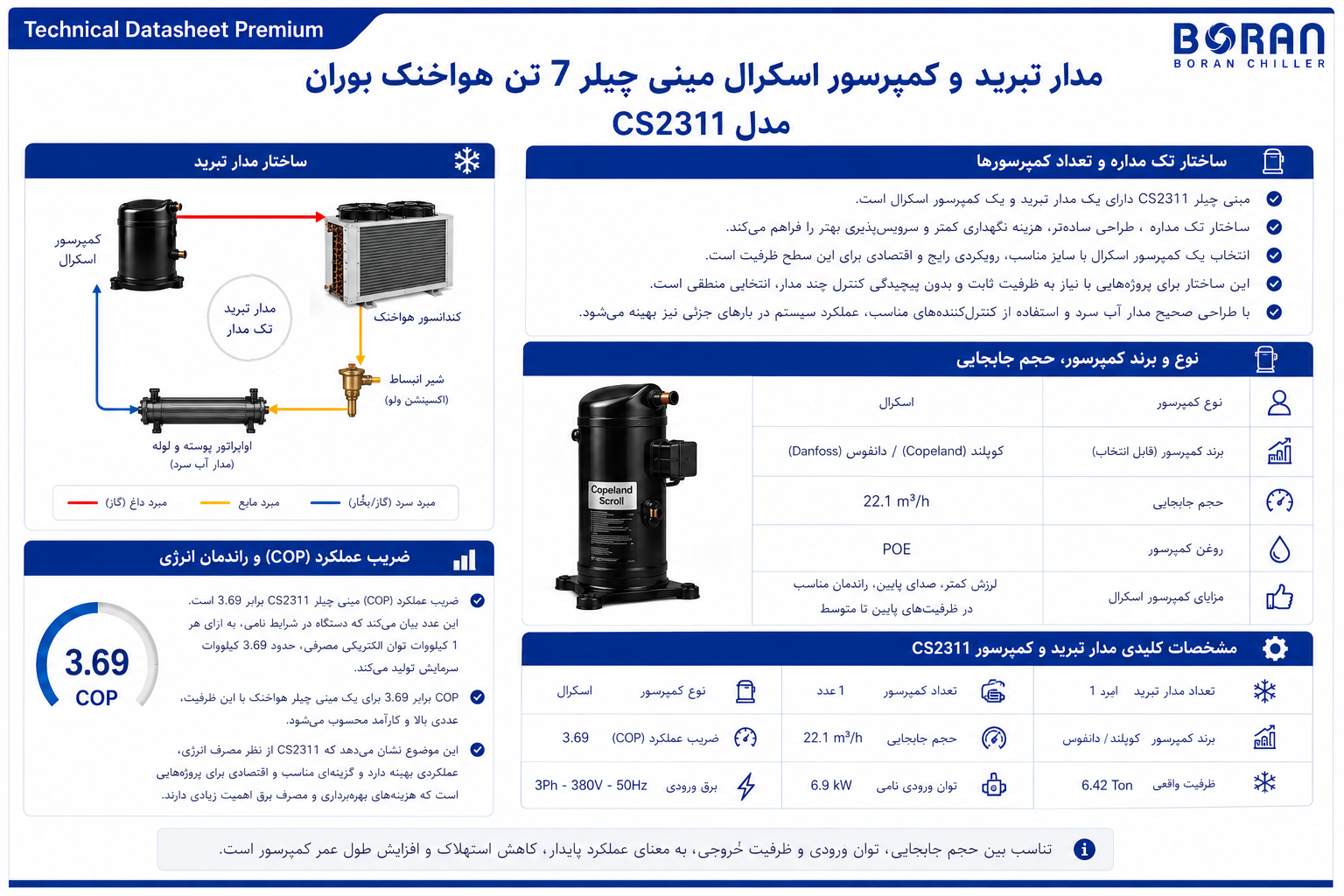

 مدار تبرید و کمپرسور اسکرال مینی چیلر 7 تن هواخنک بوران

 ساختار تک‌مداره و تعداد کمپرسورها

مینی چیلر 7 تن هواخنک بوران مدل CS2311 دارای یک مدار تبرید و یک کمپرسور اسکرال است. استفاده از ساختار تک‌مداره با یک کمپرسور، طراحی دستگاه را ساده‌تر کرده و سرویس‌پذیری آن را تسهیل می‌کند. برای این سطح ظرفیت (حدود 6.42 تن تبرید)، انتخاب یک کمپرسور اسکرال با سایز مناسب، رویکردی رایج و اقتصادی است.

این ساختار، برای پروژه‌هایی که نیاز به یک ظرفیت مشخص و ثابت دارند و پیچیدگی کنترل چند مدار برای آن‌ها ضروری نیست، انتخابی منطقی محسوب می‌شود. در عین حال، با طراحی صحیح مدار آب سرد و استفاده از کنترل‌کننده‌های مناسب، می‌توان عملکرد سیستم را در بارهای جزئی نیز بهینه کرد.

 نوع و برند کمپرسور، حجم جابجایی مینی چیلر 7 تن هواخنک بوران

نوع کمپرسور به کار رفته در این مدل، اسکرال است. کمپرسورهای اسکرال به دلیل:

– لرزش کمتر

– صدای پایین‌تر نسبت به برخی کمپرسورهای رفت‌وبرگشتی

– راندمان مناسب در ظرفیت‌های پایین تا متوسط

در مینی چیلرها و سیستم‌های تهویه مطبوع مدرن بسیار پرکاربرد هستند.

برند کمپرسور در مینی چیلر CS2311 از بین دو برند معتبر کوپلند یا دانفوس انتخاب می‌شود. هر دو برند، در سطح بین‌المللی به کیفیت، دوام و عملکرد پایدار شناخته شده‌اند و استفاده از آن‌ها، ضریب اطمینان سیستم را افزایش می‌دهد.

حجم جابجایی کمپرسور در این مدل حدود 22.1 مترمکعب بر ساعت است. این حجم جابجایی با ظرفیت 6.42 تن تبرید و توان ورودی 6.9 کیلووات متناسب بوده و نشان می‌دهد کمپرسور در محدوده کاری بهینه خود کار می‌کند. تناسب بین حجم جابجایی، توان و ظرفیت خروجی، به معنای عملکرد پایدار، کاهش استهلاک و افزایش طول عمر کمپرسور است.

 ضریب عملکرد (COP) و راندمان انرژی

یکی از نقاط قوت مهم مینی چیلر CS2311، ضریب عملکرد (COP) آن است که حدود 3.69 اعلام شده. این عدد بیان می‌کند که دستگاه در شرایط نامی، به ازای هر 1 کیلووات توان الکتریکی مصرفی، حدود 3.69 کیلووات سرمایش تولید می‌کند.

COP برابر 3.69 برای یک مینی چیلر هواخنک با این ظرفیت، عددی بالا و کارآمد محسوب می‌شود. این موضوع نشان می‌دهد که CS2311 از نظر مصرف انرژی، عملکردی بهینه دارد و می‌تواند در پروژه‌هایی که هزینه‌های بهره‌برداری و مصرف برق اهمیت زیادی دارند، گزینه‌ای مناسب و اقتصادی باشد.

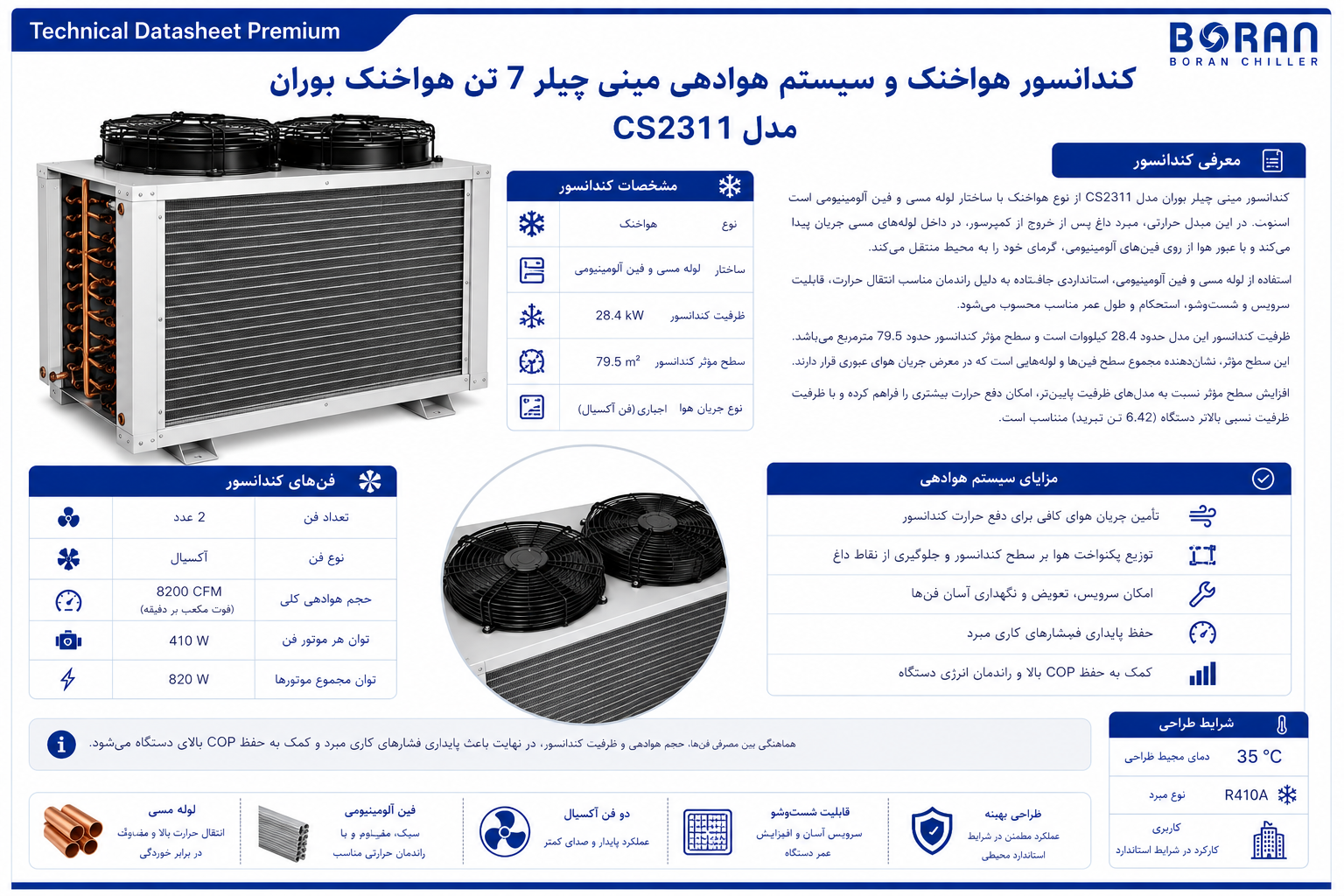

 کندانسور هواخنک و سیستم هوادهی مینی چیلر 7 تن هواخنک بوران

 کندانسور با لوله مسی و فین آلومینیومی

کندانسور مینی چیلر بوران مدل CS2311 از نوع هواخنک با ساختار لوله مسی و فین آلومینیومی است. در این مبدل حرارتی، مبرد داغ پس از خروج از کمپرسور، در داخل لوله‌های مسی جریان پیدا می‌کند و با عبور هوا از روی فین‌های آلومینیومی، گرمای خود را به محیط منتقل می‌کند. استفاده از لوله مسی و فین آلومینیومی، استانداردی جاافتاده به دلیل:

– راندمان مناسب انتقال حرارت

– قابلیت سرویس و شست‌وشو

– استحکام و طول عمر مناسب

محسوب می‌شود.

ظرفیت کندانسور این مدل حدود 28.4 کیلووات است و سطح مؤثر کندانسور حدود 79.5 مترمربع می‌باشد. این سطح مؤثر، نشان‌دهنده مجموع سطح فین‌ها و لوله‌هایی است که در معرض جریان هوای عبوری قرار دارند. افزایش سطح مؤثر نسبت به مدل‌های ظرفیت پایین‌تر، امکان دفع حرارت بیشتری را فراهم کرده و با ظرفیت نسبی بالاتر دستگاه (6.42 تن تبرید) متناسب است.

 فن‌های کندانسور، حجم هوادهی و توان موتورها

برای تأمین هوای لازم در کندانسور، مینی چیلر CS2311 به دو فن آکسیال مجهز است. حجم هوادهی کلی این فن‌ها حدود 8200 CFM (فوت مکعب بر دقیقه) است؛ عددی که با توجه به سطح مؤثر 79.5 مترمربعی کندانسور، نشان‌دهنده طراحی مناسب برای دفع گرما در شرایط استاندارد محیطی است.

هر فن توسط موتوری با توان حدود 410 وات به حرکت درمی‌آید. ترکیب دو فن 410 واتی و حجم هوادهی 8200 CFM، مزایای زیر را به همراه دارد:

– تأمین جریان هوای کافی برای دفع حرارت کندانسور

– توزیع یکنواخت هوا بر سطح کندانسور و جلوگیری از نقاط داغ

– امکان سرویس، تعویض و نگهداری آسان فن‌ها

این هماهنگی بین توان مصرفی فن‌ها، حجم هوادهی و ظرفیت کندانسور، در نهایت باعث پایداری فشارهای کاری مبرد و کمک به حفظ COP بالای دستگاه می‌شود.

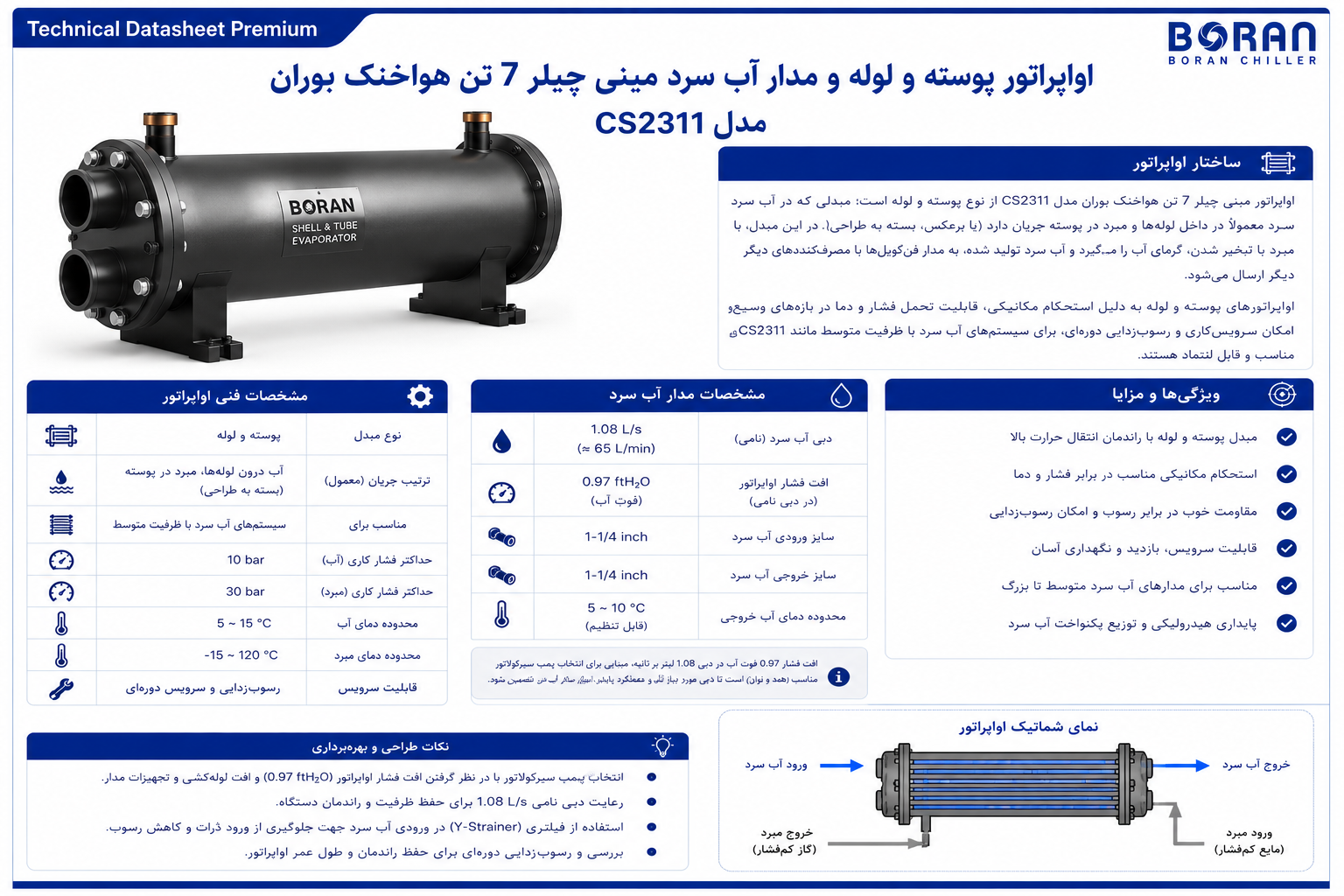

 اواپراتور پوسته و لوله و مدار آب سرد مینی چیلر 7 تن هواخنک بوران

 ساختار اواپراتور

اواپراتور مینی چیلر 7 تن هواخنک بوران مدل CS2311 از نوع پوسته و لوله است؛ مبدلی که در آن آب سرد معمولاً در داخل لوله‌ها و مبرد در پوسته جریان دارد (یا برعکس، بسته به طراحی). در این مبدل، مبرد با تبخیر شدن، گرمای آب را می‌گیرد و آب سرد تولید شده، به مدار فن‌کویل‌ها یا مصرف‌کننده‌های دیگر ارسال می‌شود.

اواپراتورهای پوسته و لوله به دلیل:

– استحکام مکانیکی

– قابلیت تحمل فشار و دما در بازه‌های وسیع

– امکان سرویس‌کاری و رسوب‌زدایی دوره‌ای

برای سیستم‌های آب سرد با ظرفیت متوسط مانند CS2311 گزینه‌ای مناسب و قابل اعتماد هستند.

 دبی آب سرد، افت فشار و سایز اتصالات

دبی آب سرد عبوری از اواپراتور در این مدل حدود 1.08 لیتر بر ثانیه است؛ معادل تقریباً 65 لیتر در دقیقه. این مقدار دبی با ظرفیت واقعی 6.42 تن تبرید هماهنگ است و نشان می‌دهد دستگاه برای تغذیه چندین فن‌کویل یا کویل سرمایشی در یک مدار متوسط تا بزرگ طراحی شده است.

افت فشار اواپراتور حدود 0.97 فوت آب اعلام شده است. این مقدار، مقاومت داخلی مبدل در برابر عبور آب را نشان می‌دهد. برای دبی 1.08 لیتر بر ثانیه، عدد 0.97 فوت آب افت فشار، در محدوده قابل قبول و طراحی‌شده قرار دارد. این افت فشار، مبنایی برای انتخاب پمپ سیرکولاتور مناسب از نظر هد و توان است؛ به‌گونه‌ای که:

– دبی مورد نیاز تأمین شود

– از فشار بیش از حد در مدار جلوگیری گردد

– و عملکرد پایدار مدار آب سرد تضمین شود

سایز ورودی و خروجی آب سرد در این مدل، 1-1/4 اینچ است که در بسیاری از مدارهای آب سرد کوچک تا متوسط رایج بوده و لوله‌کشی و اتصال آن به شبکه فن‌کویل‌ها را ساده می‌کند. هماهنگی بین سایز اتصالات، دبی آب و افت فشار، باعث پایداری هیدرولیکی مدار و توزیع مناسب آب سرد بین مصرف‌کننده‌ها می‌شود.

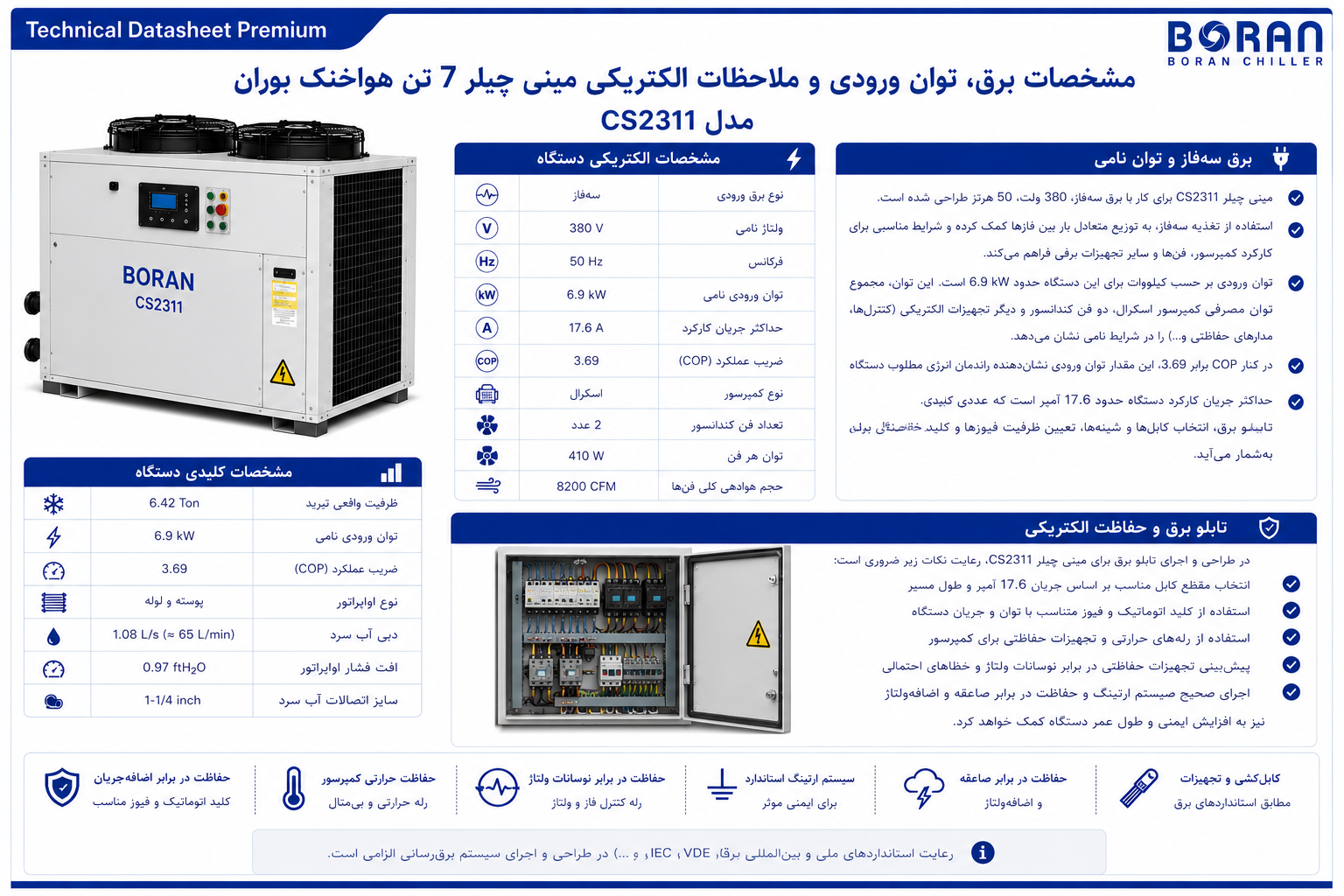

 مشخصات برق، توان ورودی و ملاحظات الکتریکی

 برق سه‌فاز و توان نامی مینی چیلر 7 تن هواخنک بوران

مینی چیلر CS2311 برای کار با برق سه‌فاز، 380 ولت، 50 هرتز طراحی شده است. استفاده از تغذیه سه‌فاز، به توزیع متعادل بار بین فازها کمک کرده و شرایط مناسبی برای کارکرد کمپرسور، فن‌ها و سایر تجهیزات برقی فراهم می‌کند.

توان ورودی بر حسب کیلووات برای این دستگاه حدود 6.9 kW است. این توان، مجموع توان مصرفی کمپرسور اسکرال، دو فن کندانسور و دیگر تجهیزات الکتریکی (کنترل‌ها، مدارهای حفاظتی و…) را در شرایط نامی نشان می‌دهد. در کنار COP برابر 3.69، این مقدار توان ورودی نشان‌دهنده راندمان انرژی مطلوب دستگاه است.

حداکثر جریان کارکرد دستگاه حدود 17.6 آمپر است که عددی کلیدی برای:

– طراحی تابلو برق

– انتخاب کابل‌ها و شینه‌ها

– تعیین ظرفیت فیوزها و کلیدهای حفاظتی

به‌شمار می‌آید.

 تابلو برق و حفاظت الکتریکی

در طراحی و اجرای تابلو برق برای مینی چیلر CS2311، رعایت نکات زیر ضروری است:

– انتخاب مقطع کابل مناسب بر اساس جریان 17.6 آمپر و طول مسیر

– استفاده از کلید اتوماتیک و فیوز متناسب با توان و جریان دستگاه

– استفاده از رله‌های حرارتی و تجهیزات حفاظتی برای کمپرسور

– پیش‌بینی تجهیزات حفاظتی در برابر نوسانات ولتاژ و خطاهای احتمالی

اجرای صحیح سیستم ارتینگ و حفاظت در برابر صاعقه و اضافه‌ولتاژ نیز به افزایش ایمنی و طول عمر دستگاه کمک خواهد کرد.

 سطح صدا و ملاحظات نصب مینی چیلر 7 تن هواخنک بوران

 سطح صدای یونیت خارجی

سطح صدای یونیت خارجی مینی چیلر CS2311 حدود 74.3 دسیبل اعلام شده است. این مقدار، برای یک مینی چیلر هواخنک با یک کمپرسور اسکرال، دو فن کندانسور و ظرفیت حدود 6.42 تن تبرید، عددی منطقی و در محدوده متعارف است. این میزان صدا معمولاً در فاصله استاندارد و در شرایط کارکرد نامی اندازه‌گیری می‌شود.

برای نصب در فضاهایی مانند پشت‌بام، حیاط تاسیساتی یا محوطه‌های جانبی ساختمان، این سطح صدا معمولاً مشکل‌ساز نیست. در محیط‌هایی با حساسیت صوتی بیشتر (مثلاً همسایگی با اتاق خواب‌ها یا فضاهای بسیار ساکت)، می‌توان با:

– انتخاب محل نصب دورتر از فضاهای حساس

– استفاده از پایه‌های ضد لرزش

– رعایت فاصله مناسب از دیوارها و پنجره‌ها

اثر صوتی دستگاه را تا حد زیادی کاهش داد.

 جانمایی، نحوه نصب و تهویه مینی چیلر 7 تن هواخنک بوران

با توجه به هواخنک بودن کندانسور و حجم هوادهی بالای فن‌ها (8200 CFM)، رعایت اصول جانمایی و تهویه مناسب اطراف دستگاه بسیار مهم است. نکات کلیدی در نصب شامل موارد زیر است:

– رعایت فاصله کافی از دیوارها و موانع برای ورود و خروج هوای آزاد

– جلوگیری از برگشت هوای گرم خروجی به ورودی کندانسور

– نصب دستگاه روی سطحی محکم، تراز و در صورت امکان مجهز به پایه‌های لرزه‌گیر

– پیش‌بینی فضای مناسب برای دسترسی سرویس‌کاران به کندانسور، فن‌ها، کمپرسور و تابلو برق

رعایت این اصول، راندمان کندانسور را بالا نگه می‌دارد، از افزایش غیرضروری فشار مبرد جلوگیری می‌کند و به حفظ ظرفیت و COP دستگاه کمک می‌نماید.

 نتیجه‌گیری و پیشنهاد خرید

با توجه به این مشخصات، مینی چیلر 7 تن هواخنک بوران مدل CS2311 گزینه‌ای مناسب برای پروژه‌هایی است که:

– به ظرفیت سرمایشی در حدود 6 تا 7 تن تبرید نیاز دارند،

– به‌دنبال یک مینی چیلر تک‌مداره با کمپرسور اسکرال و COP بالا هستند،

– امکان استفاده از برق سه‌فاز 380 ولت را دارند،

– و به راندمان انرژی، سادگی طراحی و سرویس‌پذیری اهمیت می‌دهند.
