مینی چیلر 8 تن هواخنک بوران مدل CS2322

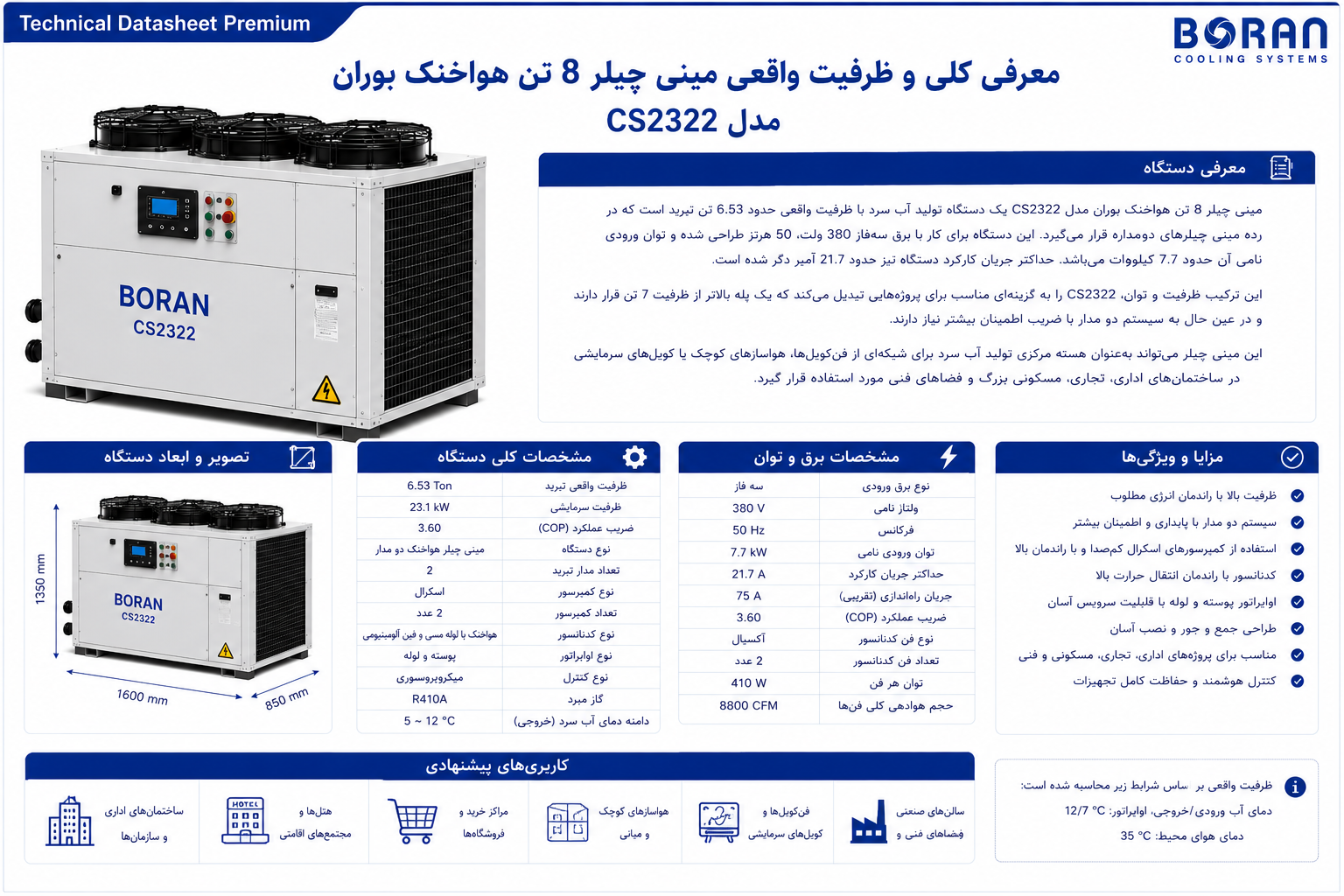

معرفی کلی و ظرفیت واقعی مینی چیلر 8 تن هواخنک بوران

مینی چیلر 8 تن هواخنک بوران مدل CS2322 یک دستگاه تولید آب سرد با ظرفیت واقعی حدود 6.53 تن تبرید است که در رده مینی چیلرهای هواخنک دو‌مداره قرار می‌گیرد. این دستگاه برای کار با برق سه‌فاز 380 ولت، 50 هرتز طراحی شده و توان ورودی نامی آن حدود 7.7 کیلووات می‌باشد. حداکثر جریان کارکرد دستگاه نیز حدود 21.7 آمپر ذکر شده است.

این ترکیب ظرفیت و توان، CS2322 را به گزینه‌ای مناسب برای پروژه‌هایی تبدیل می‌کند که یک پله بالاتر از ظرفیت 7 تن قرار دارند و در عین حال به سیستم دو مدار با ضریب اطمینان بیشتر نیاز دارند. این مینی چیلر می‌تواند به‌عنوان هسته مرکزی تولید آب سرد برای شبکه‌ای از فن‌کویل‌ها، هواسازهای کوچک یا کویل‌های سرمایشی در ساختمان‌های اداری، تجاری، مسکونی بزرگ و فضاهای فنی مورد استفاده قرار گیرد.

 جایگاه ظرفیت 6.53 تن تبرید در کاربردها

ظرفیت واقعی 6.53 TR این دستگاه، آن را برای طیف وسیعی از پروژه‌ها مناسب می‌کند، از جمله:

– ساختمان‌های اداری با یک یا چند طبقه و تعداد اتاق‌های زیاد

– کلینیک‌ها، مراکز درمانی و پلی‌کلینیک‌ها با چندین بخش فعال

– فروشگاه‌ها، شُو روم‌ها و فضاهای تجاری با متراژ متوسط رو به بالا

– ویلاها و مجتمع‌های مسکونی بزرگ که به سرمایش مرکزی نیاز دارند

– اتاق‌های تجهیزات، اتاق کنترل، و فضاهای فنی حساس با نیاز به سرمایش مداوم

در این سناریوها، استفاده از مینی چیلر CS2322 به همراه مجموعه‌ای از فن‌کویل‌ها، امکان کنترل مستقل دما در فضاهای مختلف و در عین حال، استفاده از یک منبع مشترک آب سرد را فراهم می‌کند؛ که نتیجه آن، مدیریت ساده‌تر، مصرف انرژی کنترل‌شده‌تر و نگهداری سیستم در یک نقطه متمرکز است.

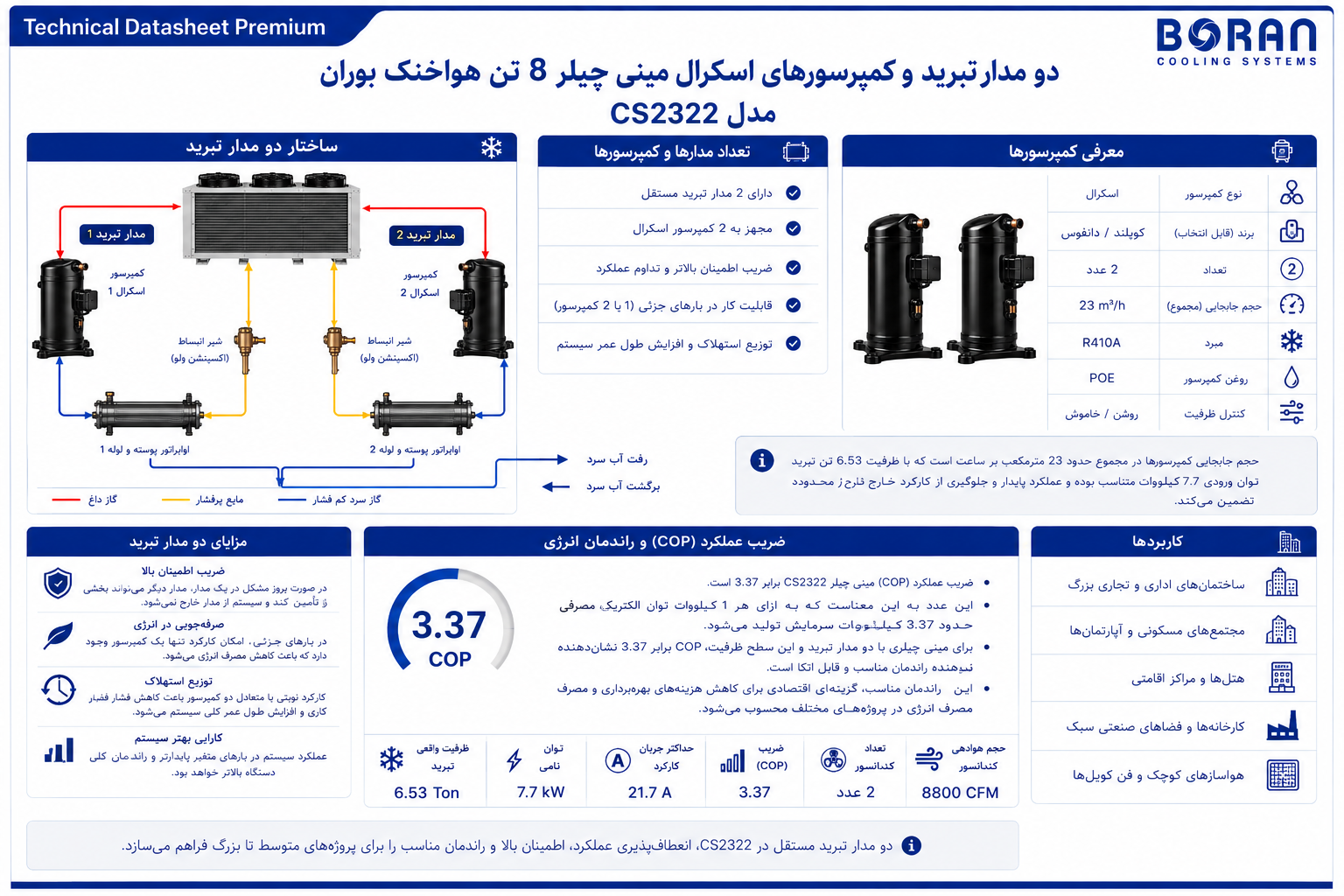

 دو مدار تبرید و کمپرسورهای اسکرال مینی چیلر 8 تن هواخنک بوران

 تعداد مدارها و کمپرسورهای مینی چیلر 8 تن هواخنک بوران

یکی از ویژگی‌های شاخص مینی چیلر 8 تن هواخنک بوران مدل CS2322، استفاده از دو مدار تبرید و دو کمپرسور اسکرال است. وجود دو مدار مجزا در یک دستگاه، به معنای تقسیم ظرفیت سرمایشی به دو بخش مستقل می‌باشد که هر مدار، کمپرسور، اجزای کنترلی و مسیر مبرد خاص خود را دارد.

این طراحی مزایای مهمی دارد:

– ضریب اطمینان بالاتر: اگر یکی از مدارها دچار مشکل شود، مدار دیگر می‌تواند همچنان بخشی از ظرفیت سرمایشی را تأمین کند و سیستم به طور کامل از مدار خارج نشود.

– قابلیت کار در بارهای جزئی: در شرایطی که بار سرمایشی کمتر از حداکثر است، امکان کارکرد تنها یک کمپرسور وجود دارد و این به کاهش مصرف انرژی کمک می‌کند.

– توزیع استهلاک: کارکرد نوبتی یا متعادل دو کمپرسور، باعث کاهش فشار کاری روی هر یک و افزایش طول عمر کلی سیستم می‌شود.

 نوع کمپرسور، برند و حجم جابجایی

نوع کمپرسورهای استفاده‌شده در این مدل، اسکرال است؛ کمپرسورهایی که به دلیل:

– راندمان مناسب

– لرزش و صدای کمتر

– سادگی ساخت و نگهداری

در مینی چیلرهای هواخنک بسیار رایج هستند.

برند کمپرسورها نیز از بین تولیدکنندگان معتبر کوپلند یا دانفوس انتخاب می‌شود. این دو برند، از شناخته‌شده‌ترین شرکت‌ها در حوزه کمپرسورهای تبریدی هستند و استفاده از آن‌ها، اطمینان از کیفیت، عملکرد پایدار و دسترسی بهتر به خدمات پس از فروش را به همراه دارد.

حجم جابجایی کمپرسورها در مجموع حدود 23 مترمکعب بر ساعت است. این حجم جابجایی با ظرفیت واقعی 6.53 تن تبرید و توان ورودی 7.7 کیلووات متناسب بوده و نشان می‌دهد مدارهای تبرید برای این ظرفیت، به‌درستی سایز شده‌اند. تناسب بین حجم جابجایی، توان ورودی و ظرفیت خروجی، در عمل به معنی عملکرد پایدار و جلوگیری از کارکرد خارج از محدوده کمپرسورها است.

 ضریب عملکرد (COP) و راندمان انرژی مینی چیلر 8 تن هواخنک بوران

ضریب عملکرد (COP) این مینی چیلر حدود 3.37 اعلام شده است. به زبان ساده، این عدد بیانگر آن است که دستگاه در شرایط نامی، به ازای هر 1 کیلووات توان الکتریکی مصرفی، حدود 3.37 کیلووات سرمایش تولید می‌کند.

برای مینی چیلری با دو مدار تبرید و این سطح ظرفیت، COP برابر 3.37 نشان‌دهنده راندمان مناسب و قابل اتکاء است. این مقدار COP، دستگاه را برای پروژه‌هایی که به کاهش هزینه‌های بهره‌برداری و مصرف انرژی توجه دارند، به گزینه‌ای قابل قبول تبدیل می‌کند؛ خصوصاً زمانی که قرار است جایگزین چند سیستم اسپلیت یا کولرگازی با راندمان پایین‌تر شود.

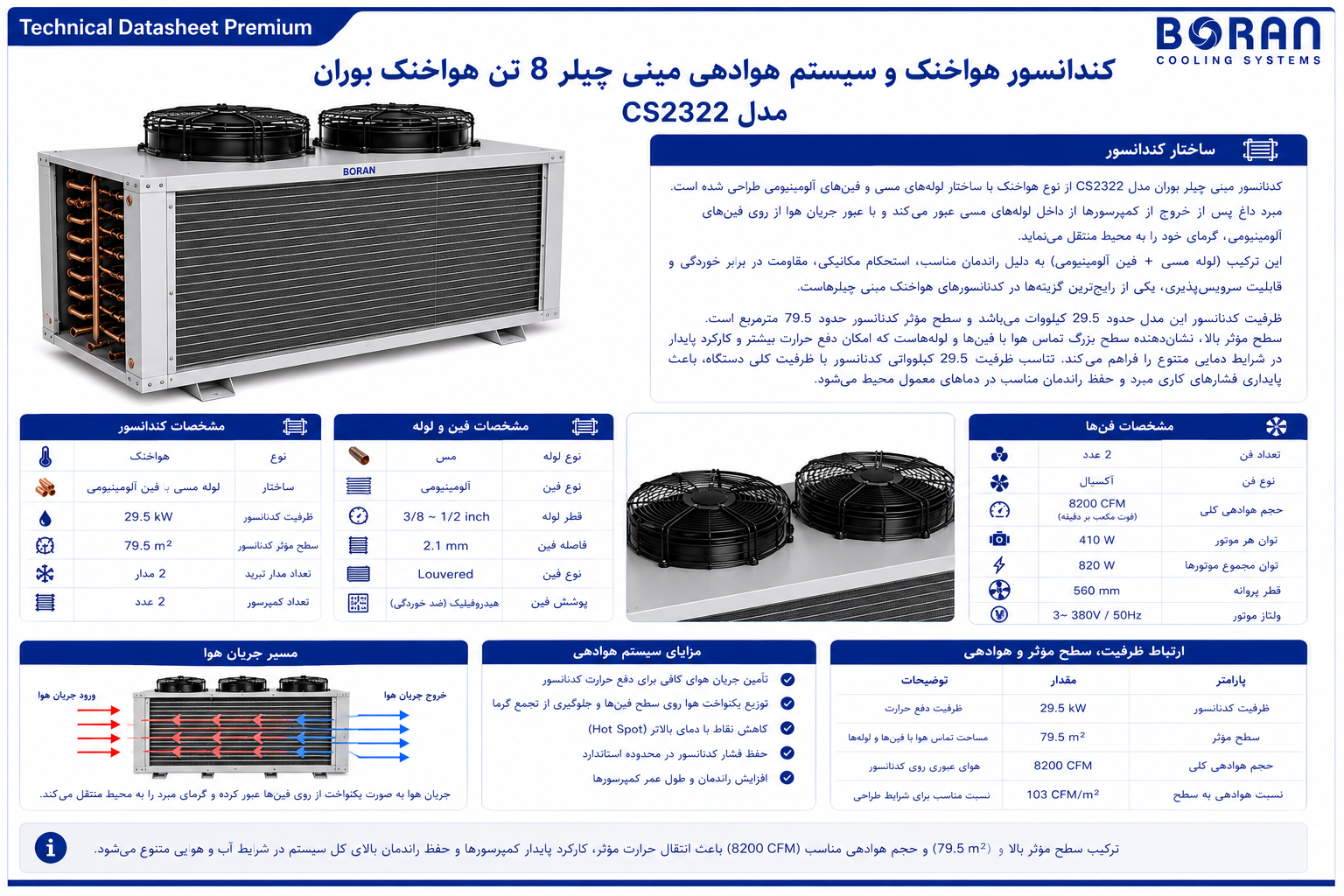

 کندانسور هواخنک و سیستم هوادهی مینی چیلر 8 تن هواخنک بوران

 کندانسور لوله مسی با فین‌های آلومینیومی

کندانسور مینی چیلر بوران مدل CS2322 از نوع هواخنک بوده و با ساختار لوله‌های مسی و فین‌های آلومینیومی طراحی شده است. در این مبدل حرارتی، مبرد داغ پس از خروج از کمپرسورها، از داخل لوله‌های مسی عبور می‌کند و با عبور جریان هوا از روی فین‌های آلومینیومی، گرمای خود را به محیط منتقل می‌کند.

این ترکیب (لوله مسی + فین آلومینیومی)، به دلیل راندمان مناسب، استحکام و قابلیت سرویس‌پذیری، یکی از رایج‌ترین گزینه‌ها در طراحی کندانسورهای هواخنک برای مینی چیلرهاست.

ظرفیت کندانسور این مدل حدود 29.5 کیلووات است و سطح مؤثر کندانسور حدود 79.5 مترمربع ذکر شده است. سطح مؤثر بالا، نشان‌دهنده سطح بزرگ تماس هوا با فین‌ها و لوله‌ها است که امکان دفع حرارت بیشتر و کار در شرایط دمایی متنوع را فراهم می‌کند. تناسب ظرفیت 29.5 کیلوواتی کندانسور با ظرفیت کلی دستگاه، به پایداری فشارهای کاری مبرد و حفظ راندمان مناسب در دماهای معمول محیط کمک می‌کند.

 فن‌های کندانسور، حجم هوادهی و توان موتورها

برای تأمین جریان هوای لازم، کندانسور این دستگاه به دو فن آکسیال مجهز است. حجم هوادهی کلی این فن‌ها حدود 8200 CFM (فوت مکعب بر دقیقه) می‌باشد. این حجم هوادهی با سطح مؤثر 79.5 مترمربع، ترکیبی متعادل برای دفع حرارت در شرایط طراحی است.

هر یک از فن‌ها توسط موتوری با توان حدود 410 وات به حرکت درمی‌آید. این ترکیب:

– جریان هوای کافی برای انتقال حرارت کندانسور را تأمین می‌کند،

– موجب توزیع یکنواخت هوا روی سطح کندانسور می‌شود،

– و در کاهش نقاط با دمای بالاتر (Hot Spot) نقش دارد.

در نتیجه، فشار کندانسور در محدوده استاندارد باقی می‌ماند، کمپرسورها با فشار معقول کار می‌کنند و راندمان کلی دستگاه حفظ می‌شود.

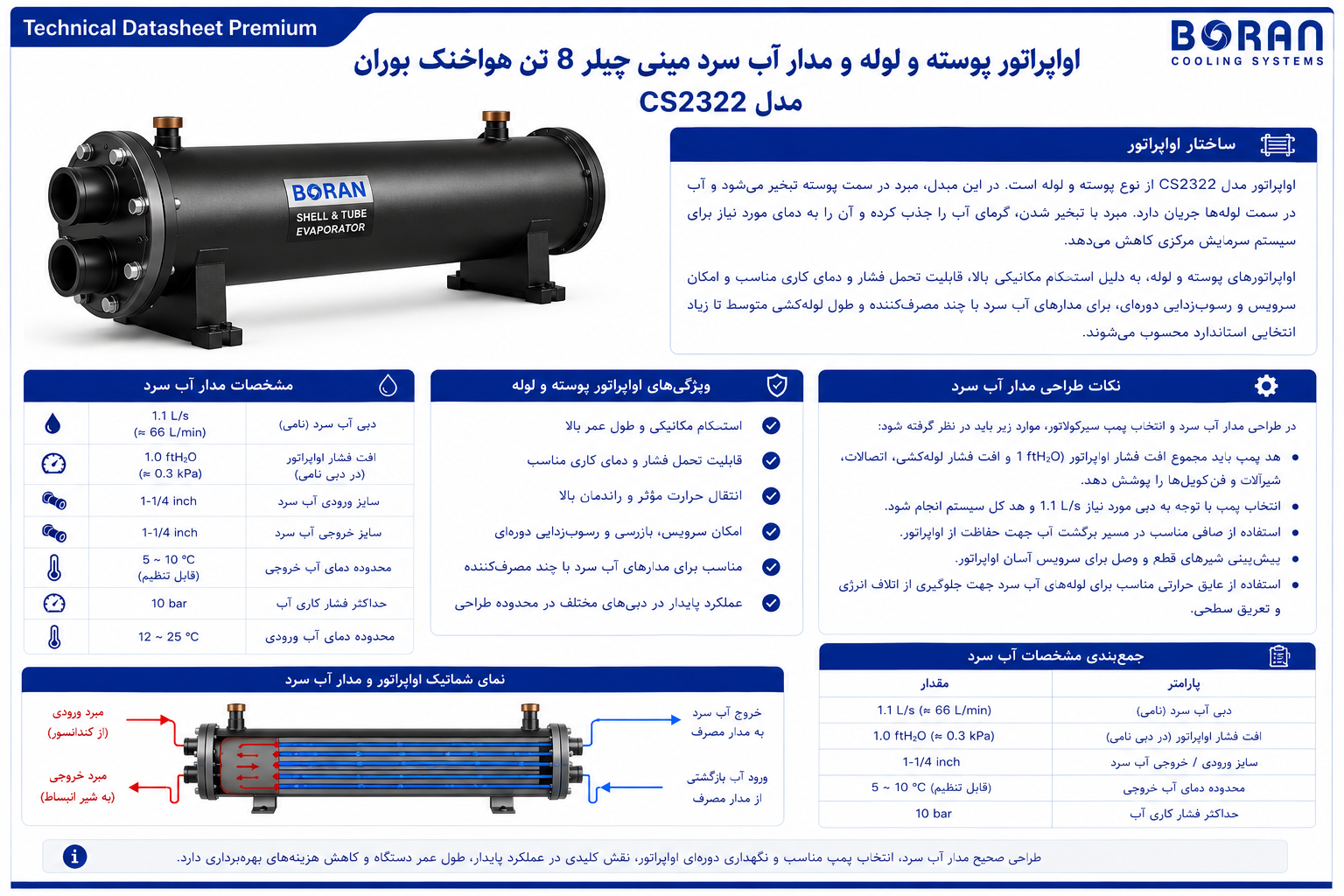

 اواپراتور پوسته و لوله و مدار آب سرد مینی چیلر 8 تن هواخنک بوران

 ساختار اواپراتور پوسته و لوله

اواپراتور مینی چیلر 8 تن هواخنک بوران مدل CS2322 از نوع پوسته و لوله است. در این مبدل، مبرد در یک سمت (معمولاً پوسته) تبخیر می‌شود و آب در سمت دیگر (معمولاً داخل لوله‌ها) جریان دارد. مبرد با تبخیر شدن، گرمای آب را جذب کرده و آن را به دمای مورد نیاز برای سیستم سرمایش مرکزی کاهش می‌دهد.

اواپراتورهای پوسته و لوله، به دلیل:

– استحکام مکانیکی بالا

– قابلیت تحمل فشار و دمای کاری مناسب

– امکان سرویس و رسوب‌زدایی دوره‌ای

برای مدارهای آب سرد با چند مصرف‌کننده و طول لوله‌کشی متوسط تا زیاد، انتخابی استاندارد به حساب می‌آیند.

 دبی آب سرد، افت فشار و سایز اتصالات مینی چیلر 8 تن هواخنک بوران

دبی آب سرد عبوری از اواپراتور این مدل حدود 1.1 لیتر بر ثانیه است؛ معادل حدود 66 لیتر در دقیقه. این دبی با ظرفیت 6.53 تن تبرید هماهنگ است و نشان می‌دهد که CS2322 برای تغذیه چندین فن‌کویل یا کویل سرمایشی در یک مدار متوسط تا نسبتاً بزرگ طراحی شده است.

افت فشار اواپراتور حدود 1 فوت آب اعلام شده است. این عدد، مقاومت داخلی مبدل در برابر عبور آب را نشان می‌دهد. برای دبی 1.1 لیتر بر ثانیه، مقدار 1 فوت آب افت فشار، عددی معقول است و در طراحی پمپ سیرکولاتور باید لحاظ شود تا:

– هد پمپ، هم افت فشار اواپراتور و هم افت فشار شبکه لوله‌کشی و فن‌کویل‌ها را پوشش دهد،

– در عین حال، از فشار بیش از حد و ایجاد تنش‌های غیرضروری در سیستم جلوگیری شود.

سایز ورودی و خروجی آب سرد در این دستگاه، 1-1/4 اینچ است؛ سایزی که در بسیاری از پروژه‌های آب سرد کوچک تا متوسط کاربرد دارد. این سایز، تعادل مناسبی بین سهولت لوله‌کشی، هزینه و امکان عبور دبی 1.1 لیتر بر ثانیه فراهم می‌کند.

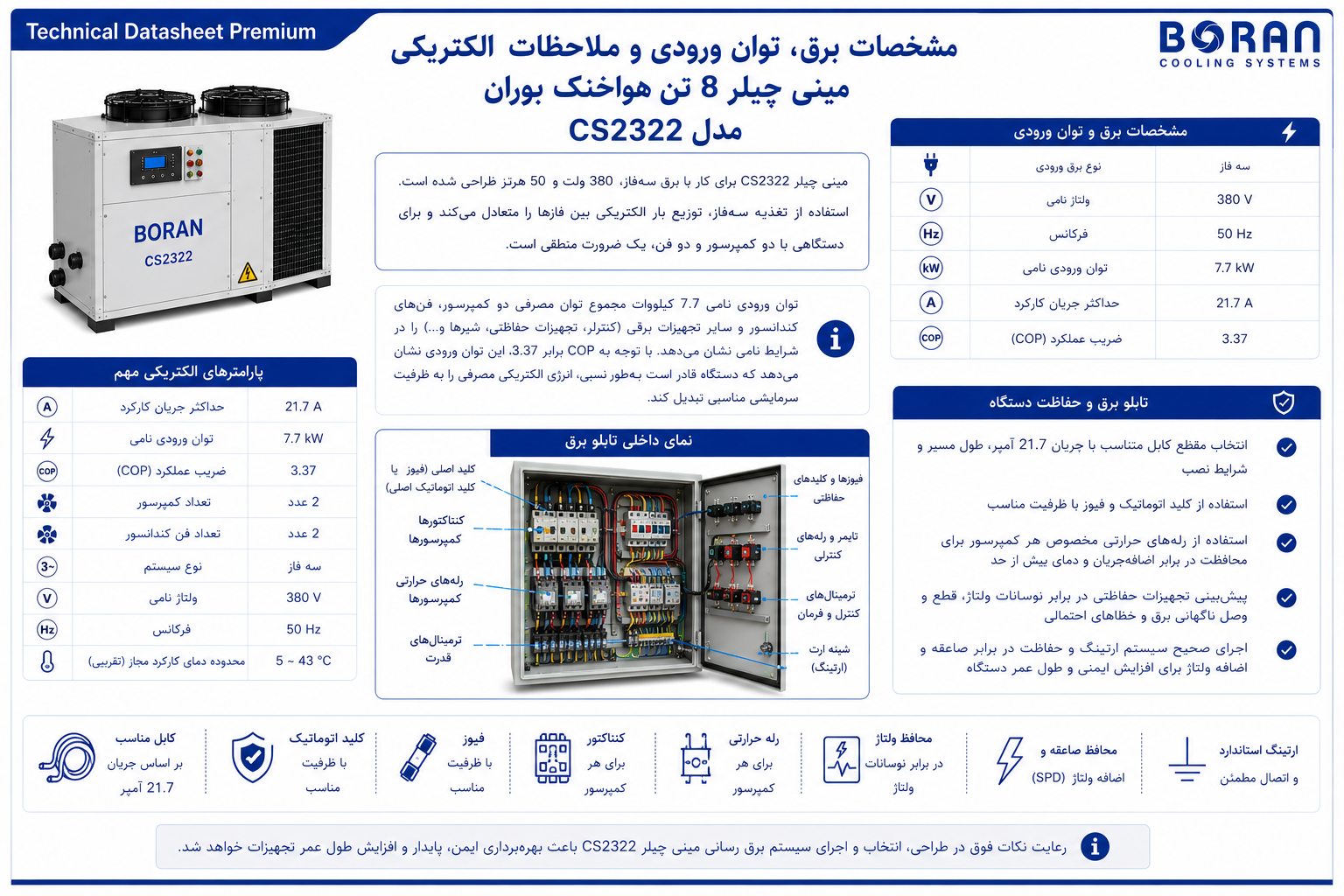

 مشخصات برق، توان ورودی و ملاحظات الکتریکی مینی چیلر 8 تن هواخنک بوران

 برق ورودی سه‌فاز و توان مصرفی

مینی چیلر CS2322 برای کار با برق سه‌فاز، 380 ولت و 50 هرتز طراحی شده است. استفاده از تغذیه سه‌فاز، توزیع بار الکتریکی بین فازها را متعادل می‌کند و برای دستگاهی با دو کمپرسور و دو فن، یک ضرورت منطقی است.

توان ورودی نامی دستگاه حدود 7.7 کیلووات است؛ عددی که مجموع توان مصرفی دو کمپرسور، فن‌های کندانسور و سایر تجهیزات برقی (کنترلر، تجهیزات حفاظتی، شیرها و…) را در شرایط نامی نشان می‌دهد. با توجه به COP برابر 3.37، این توان ورودی نشان می‌دهد که دستگاه قادر است به‌طور نسبی، انرژی الکتریکی مصرفی را به ظرفیت سرمایشی مناسبی تبدیل کند.

حداکثر جریان کارکرد دستگاه حدود 21.7 آمپر است. این مقدار، برای طراحی مدار برق تغذیه و انتخاب اجزای زیر بسیار مهم است:

– کابل‌ها و شینه‌ها

– کلیدهای اتوماتیک و فیوزها

– کنتاکتورها و رله‌های حفاظتی

 تابلو برق و حفاظت دستگاه

برای بهره‌برداری ایمن و پایدار از مینی چیلر CS2322، موارد زیر در طراحی تابلو برق باید رعایت شود:

– انتخاب مقطع کابل متناسب با جریان 21.7 آمپر، طول مسیر و شرایط نصب

– استفاده از کلید اتوماتیک و فیوز با ظرفیت مناسب

– استفاده از رله‌های حرارتی مخصوص هر کمپرسور برای محافظت در برابر اضافه‌جریان و دمای بیش از حد

– پیش‌بینی تجهیزات حفاظتی در برابر نوسانات ولتاژ، قطع و وصل ناگهانی برق و خطاهای احتمالی

اجرای صحیح سیستم ارتینگ و حفاظت در برابر صاعقه و اضافه ولتاژ نیز برای افزایش ایمنی و طول عمر دستگاه اهمیت زیادی دارد.

 سطح صدا و ملاحظات نصب مینی چیلر 8 تن هواخنک بوران

 سطح صدای یونیت خارجی

سطح صدای یونیت خارجی مینی چیلر CS2322 حدود 74.2 دسیبل اعلام شده است. این مقدار، برای دستگاهی با دو کمپرسور، دو مدار تبرید و دو فن کندانسور، در محدوده متعارف محسوب می‌شود. این عدد معمولاً در فاصله استاندارد و در شرایط کارکرد نامی اندازه‌گیری می‌شود.

برای نصب در فضاهایی مانند پشت‌بام، حیاط تأسیسات یا محوطه‌های جانبی ساختمان، این سطح صدا معمولاً قابل قبول است. در پروژه‌هایی که حساسیت صوتی بالاتر است، می‌توان با:

– انتخاب محل نصب دورتر از اتاق خواب‌ها و فضاهای آرام،

– استفاده از پایه‌های لرزه‌گیر،

– و رعایت فاصله مناسب از دیوارها و پنجره‌ها،

تأثیر صوتی دستگاه بر محیط را کاهش داد.

 جانمایی، تهویه و نصب مکانیکی

با توجه به هواخنک بودن کندانسور و حجم هوادهی 8200 CFM، تأمین فضای کافی برای ورود و خروج هوا در اطراف دستگاه بسیار مهم است. در طراحی محل نصب باید:

– فاصله مناسب از دیوارها و موانع اطراف رعایت شود تا جریان هوای آزاد برقرار باشد.

– از نصب دستگاه در فضاهای کاملاً بسته یا نیمه‌محصور که هوای گرم خروجی دوباره به ورودی برگردد، خودداری شود.

– دستگاه روی سطحی محکم، تراز و ترجیحاً مجهز به پایه‌های ضد لرزش نصب شود.

– فضای کافی برای دسترسی سرویس‌کار به کندانسور، فن‌ها، کمپرسورها و تابلو برق پیش‌بینی گردد.

رعایت این نکات، راندمان دستگاه را بالا نگه می‌دارد، فشارهای کاری را در محدوده استاندارد نگه می‌دارد و به افزایش طول عمر تجهیزات کمک می‌کند.

 نتیجه‌گیری و پیشنهاد کاربرد

با توجه به مجموعه این مشخصات، مینی چیلر 8 تن هواخنک بوران مدل CS2322 گزینه‌ای مناسب برای پروژه‌هایی است که:

– به ظرفیت سرمایشی در حدود 6.5 تا 7 تن تبرید نیاز دارند،

– به سیستم دو‌مداره با ضریب اطمینان بالاتر علاقه‌مند هستند،

– امکان استفاده از برق سه‌فاز 380 ولت را دارند،

– و در عین حال، به راندمان انرژی، پایداری عملکرد و قابلیت کار در بارهای جزئی اهمیت می‌دهند.
