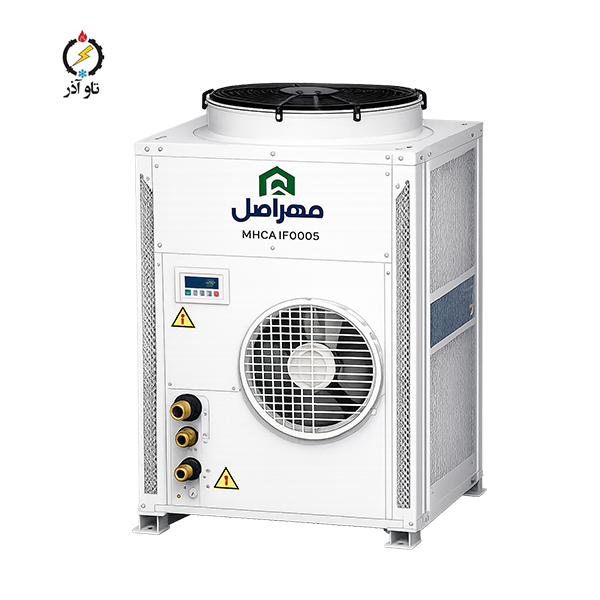

مینی چیلر 5 تن هواخنک مهراصل مدل MHCA1FO005

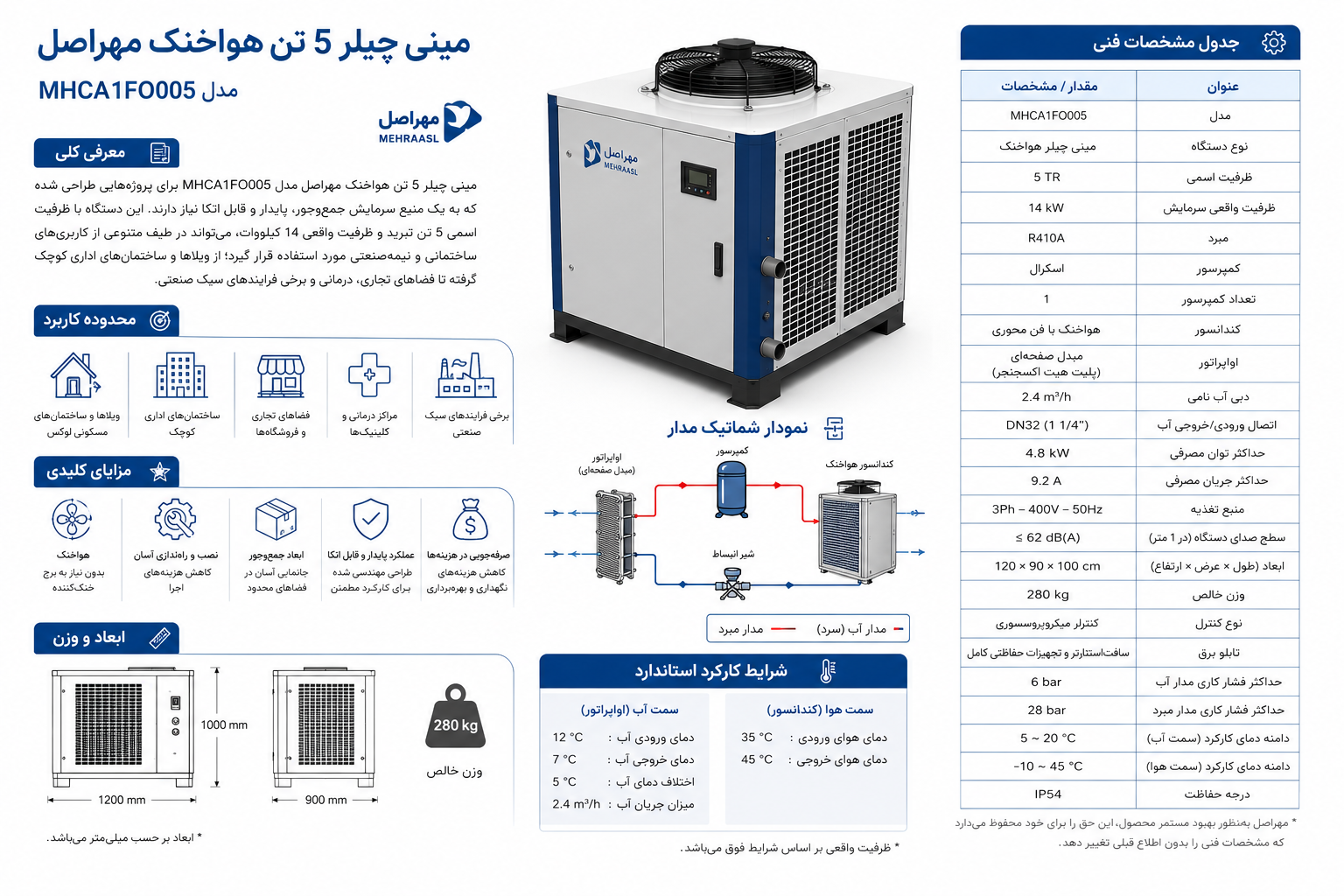

معرفی کلی و محدوده کاربرد مینی چیلر 5 تن هواخنک مهراصل

مینی چیلر 5 تن هواخنک مهراصل مدل MHCA1FO005 برای پروژه‌هایی طراحی شده که به یک منبع سرمایش جمع‌وجور، پایدار و قابل اتکا نیاز دارند. این دستگاه با ظرفیت اسمی 5 تن تبرید و ظرفیت واقعی 14 کیلووات، می‌تواند در طیف متنوعی از کاربری‌های ساختمانی و نیمه‌صنعتی مورد استفاده قرار گیرد؛ از ویلاها و ساختمان‌های اداری کوچک گرفته تا فضاهای تجاری، درمانی و برخی فرایندهای سبک صنعتی.

ابعاد 120×90×100 سانتی‌متر و وزن 280 کیلوگرم باعث می‌شود جانمایی این مینی چیلر نسبت به چیلرهای بزرگ‌تر بسیار ساده‌تر باشد. در پروژه‌هایی که محدودیت فضا وجود دارد، همین ویژگی به یک مزیت اجرایی جدی تبدیل می‌شود. از طرف دیگر، چون سیستم به‌صورت هواخنک طراحی شده، نیازی به برج خنک‌کننده یا زیرساخت‌های پیچیده جانبی ندارد و همین موضوع هزینه نصب و راه‌اندازی را کاهش می‌دهد.

در عمل، این مدل زمانی بهترین عملکرد را دارد که بار سرمایشی پروژه به‌درستی محاسبه شده باشد و مدار آب، جانمایی دستگاه و تهویه اطراف آن مطابق اصول فنی اجرا شوند. مینی چیلر فقط یک دستگاه سرمایشی نیست؛ بلکه بخشی از یک سیستم کامل است که باید در هماهنگی با شرایط واقعی پروژه کار کند.

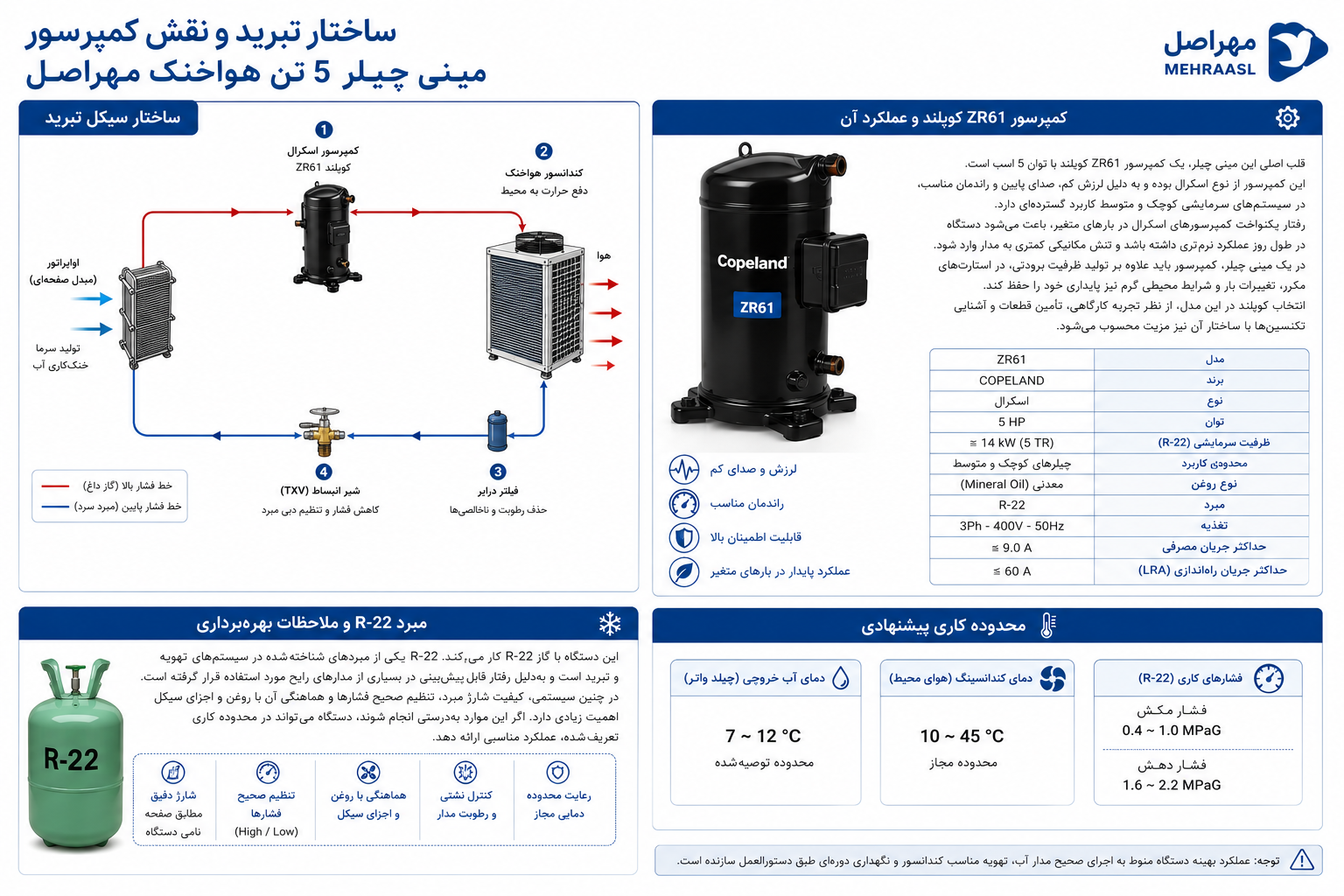

ساختار تبرید و نقش کمپرسور مینی چیلر 5 تن هواخنک مهراصل

کمپرسور ZR61 کوپلند و عملکرد آن

قلب اصلی این مینی چیلر، یک کمپرسور ZR61 کوپلند با توان 5 اسب است. این کمپرسور از نوع اسکرال بوده و به دلیل لرزش کم، صدای پایین و راندمان مناسب، در سیستم‌های سرمایشی کوچک و متوسط کاربرد گسترده‌ای دارد. رفتار یکنواخت کمپرسورهای اسکرال در بارهای متغیر، باعث می‌شود دستگاه در طول روز عملکرد نرم‌تری داشته باشد و تنش مکانیکی کمتری به مدار وارد شود.

در یک مینی چیلر، کمپرسور باید علاوه بر تولید ظرفیت برودتی، در استارت‌های مکرر، تغییرات بار و شرایط محیطی گرم نیز پایداری خود را حفظ کند. انتخاب کوپلند در این مدل، از نظر تجربه کارگاهی، تأمین قطعات و آشنایی تکنسین‌ها با ساختار آن نیز مزیت محسوب می‌شود.

مبرد R-22 و ملاحظات بهره‌برداری

این دستگاه با گاز R-22 کار می‌کند. R-22 یکی از مبردهای شناخته‌شده در سیستم‌های تهویه و تبرید است و به‌دلیل رفتار قابل پیش‌بینی در بسیاری از مدارهای رایج مورد استفاده قرار گرفته است. در چنین سیستمی، کیفیت شارژ مبرد، تنظیم صحیح فشارها و هماهنگی آن با روغن و اجزای سیکل اهمیت زیادی دارد. اگر این موارد به‌درستی انجام شوند، دستگاه می‌تواند در محدوده کاری تعریف‌شده، عملکرد مناسبی ارائه دهد.

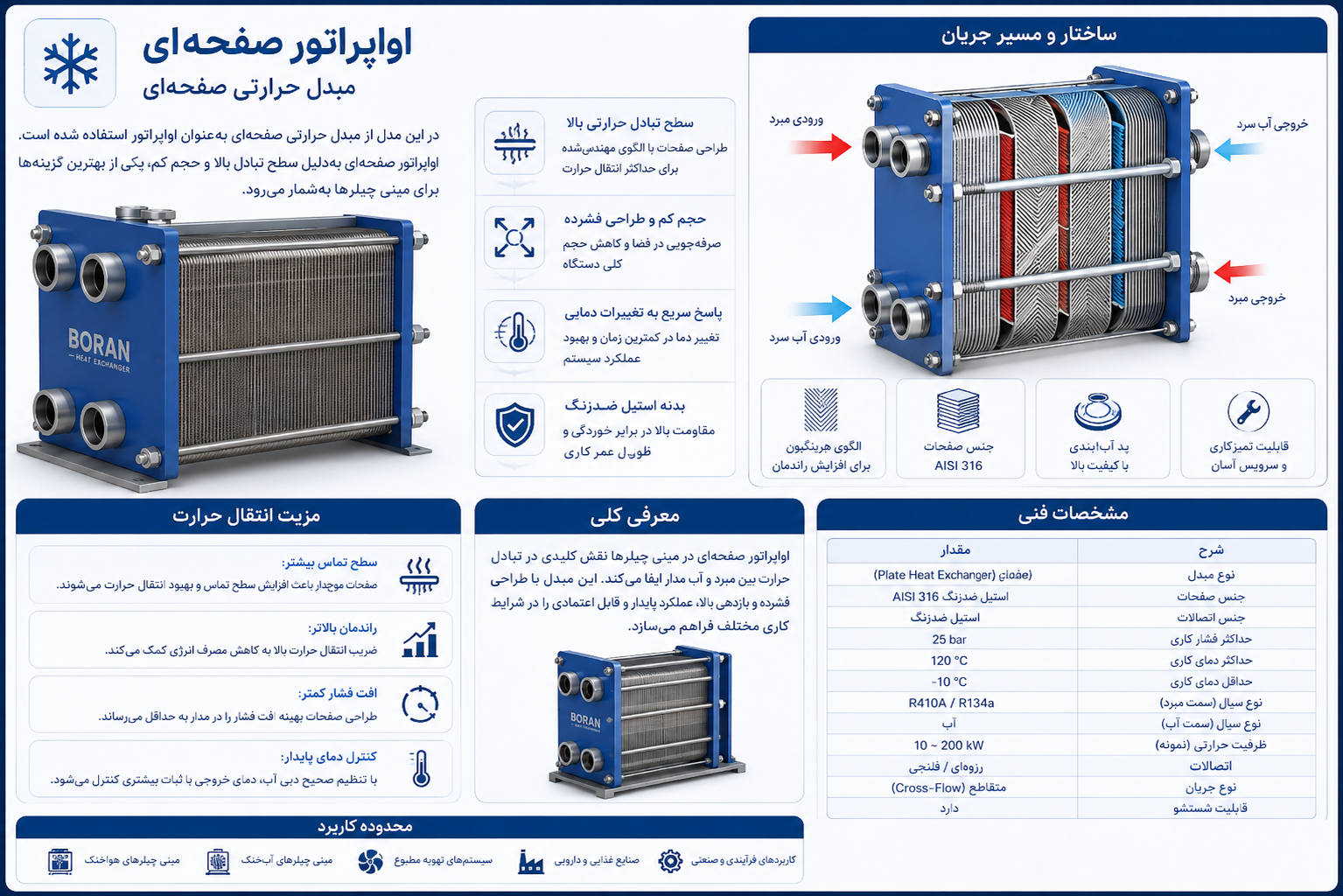

اواپراتور صفحه‌ای و مزیت انتقال حرارت

در این مدل از مبدل حرارتی صفحه‌ای به‌عنوان اواپراتور استفاده شده است. اواپراتور صفحه‌ای به‌دلیل سطح تبادل بالا و حجم کم، یکی از بهترین گزینه‌ها برای مینی چیلرها به‌شمار می‌رود. این نوع مبدل، پاسخ سریع‌تری به تغییرات دمایی نشان می‌دهد و در صورت تنظیم درست دبی آب، می‌تواند دمای خروجی را با ثبات بیشتری کنترل کند.

بدنه استیل ضدزنگ این بخش نیز به دوام بیشتر، مقاومت در برابر خوردگی و عمر کاری بالاتر کمک می‌کند. در پروژه‌هایی که کیفیت آب مدار به‌خوبی نگهداری می‌شود، این نوع اواپراتور انتخابی مطمئن و کاربردی است.

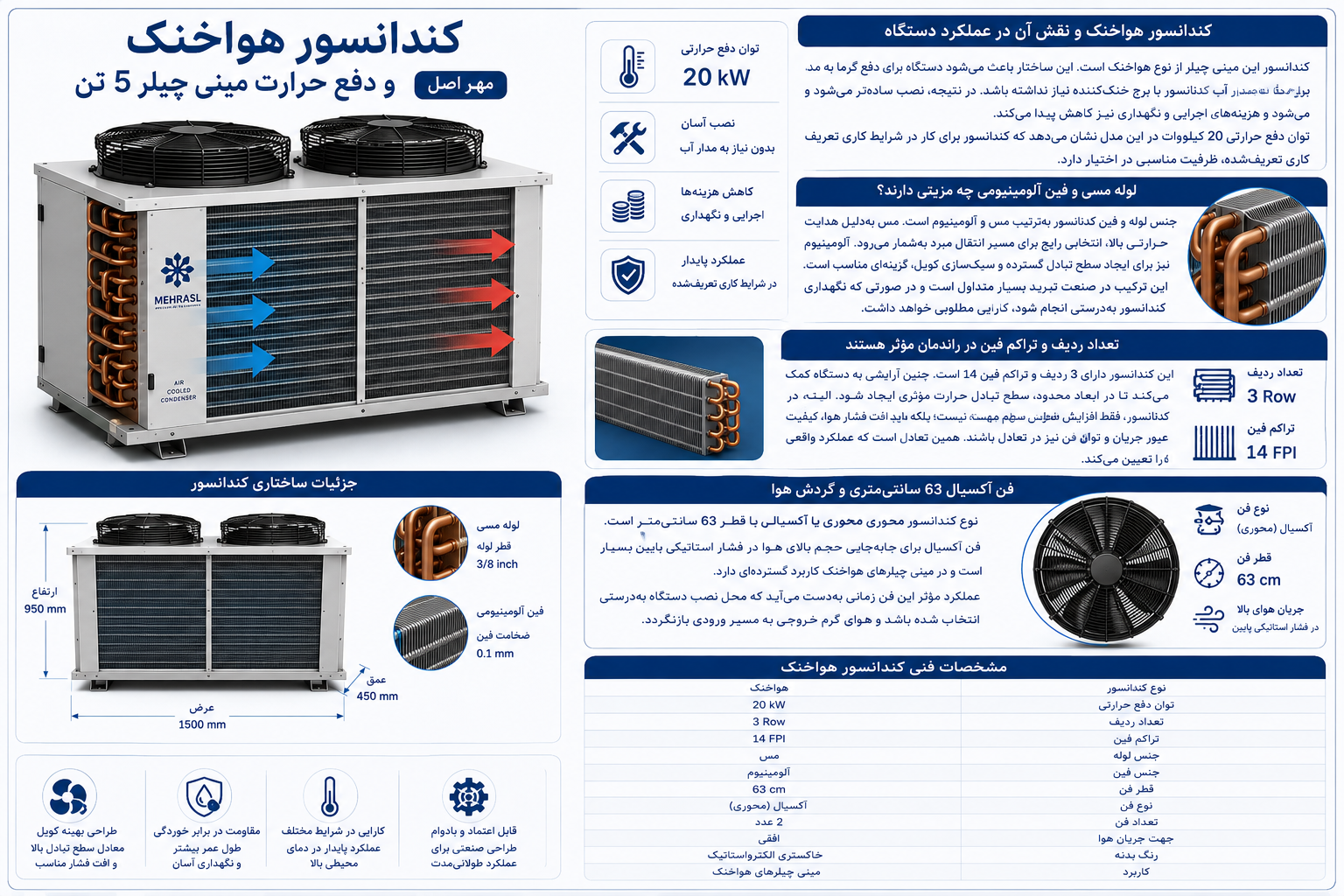

طراحی کندانسور و دفع حرارت مینی چیلر 5 تن هواخنک مهراصل

کندانسور هواخنک و نقش آن در عملکرد دستگاه

کندانسور این مینی چیلر از نوع هواخنک است. این ساختار باعث می‌شود دستگاه برای دفع گرما به مدار آب کندانسور یا برج خنک‌کننده نیاز نداشته باشد. در نتیجه، نصب ساده‌تر می‌شود و هزینه‌های اجرایی و نگهداری نیز کاهش پیدا می‌کند. توان دفع حرارتی 20 کیلووات در این مدل نشان می‌دهد که کندانسور برای کار در شرایط کاری تعریف‌شده، ظرفیت مناسبی در اختیار دارد.

لوله مسی و فین آلومینیومی چه مزیتی دارند؟

جنس لوله و فین کندانسور به‌ترتیب مس و آلومینیوم است. مس به‌دلیل هدایت حرارتی بالا، انتخابی رایج برای مسیر انتقال مبرد به‌شمار می‌رود. آلومینیوم نیز برای ایجاد سطح تبادل گسترده و سبک‌سازی کویل، گزینه‌ای مناسب است. این ترکیب در صنعت تبرید بسیار متداول است و در صورتی که نگهداری کندانسور به‌درستی انجام شود، کارایی مطلوبی خواهد داشت.

تعداد ردیف و تراکم فین در راندمان مؤثر هستند

این کندانسور دارای 3 ردیف و تراکم فین 14 است. چنین آرایشی به دستگاه کمک می‌کند تا در ابعاد محدود، سطح تبادل حرارت مؤثری ایجاد شود. البته در طراحی کندانسور، فقط افزایش سطح مهم نیست؛ بلکه باید افت فشار هوا، کیفیت عبور جریان و توان فن نیز در تعادل باشند. همین تعادل است که عملکرد واقعی دستگاه را تعیین می‌کند.

فن آکسیال 63 سانتی‌متری و گردش هوا

نوع فن کندانسور محوری یا آکسیال با قطر 63 سانتی‌متر است. فن آکسیال برای جابه‌جایی حجم بالای هوا در فشار استاتیکی پایین بسیار مناسب است و در مینی چیلرهای هواخنک کاربرد گسترده‌ای دارد. عملکرد مؤثر این فن زمانی به‌دست می‌آید که محل نصب دستگاه به‌درستی انتخاب شده باشد و هوای گرم خروجی به مسیر ورودی بازنگردد.

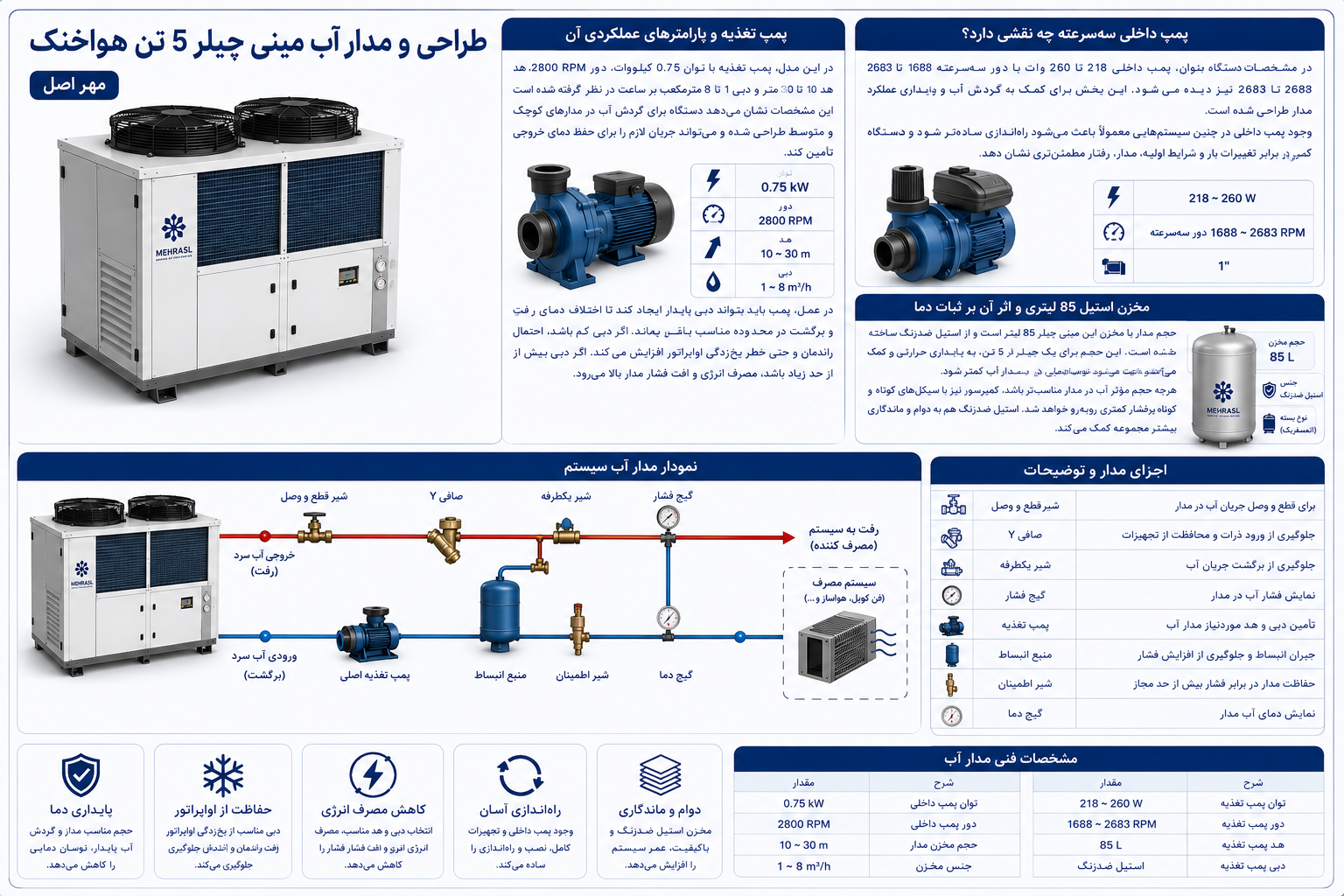

طراحی و مدار آب مینی چیلر 5 تن هواخنک مهراصل

پمپ تغذیه و پارامترهای عملکردی آن

در این مدل، پمپ تغذیه با توان 0.75 کیلووات، دور 2800 RPM، هد 10 تا 30 متر و دبی 1 تا 8 مترمکعب بر ساعت در نظر گرفته شده است. این مشخصات نشان می‌دهد دستگاه برای گردش آب در مدارهای کوچک و متوسط طراحی شده و می‌تواند جریان لازم را برای حفظ دمای خروجی تأمین کند.

در عمل، پمپ باید بتواند دبی پایدار ایجاد کند تا اختلاف دمای رفت و برگشت در محدوده مناسب باقی بماند. اگر دبی کم باشد، احتمال افت راندمان و حتی خطر یخ‌زدگی اواپراتور افزایش پیدا می‌کند. اگر دبی بیش از حد زیاد باشد، مصرف انرژی و افت فشار مدار بالا می‌رود.

پمپ داخلی سه‌سرعته چه نقشی دارد؟

در مشخصات دستگاه، پمپ داخلی 218 تا 260 وات با دور سه‌سرعته 1688 تا 2683 RPM نیز دیده می‌شود. این بخش برای کمک به گردش آب و پایداری عملکرد مدار طراحی شده است. وجود پمپ داخلی در چنین سیستم‌هایی معمولاً باعث می‌شود راه‌اندازی ساده‌تر شود و دستگاه در برابر تغییرات بار و شرایط اولیه مدار، رفتار مطمئن‌تری نشان دهد.

مخزن استیل 85 لیتری و اثر آن بر ثبات دما

حجم مدار یا مخزن این مینی چیلر 85 لیتر است و از استیل ضدزنگ ساخته شده است. این حجم برای یک چیلر 5 تن، به پایداری حرارتی کمک می‌کند و باعث می‌شود نوسان دمایی در مدار آب کمتر شود. هرچه حجم مؤثر آب در مدار مناسب‌تر باشد، کمپرسور نیز با سیکل‌های کوتاه و پرفشار کمتری روبه‌رو خواهد شد. استیل ضدزنگ هم به دوام و ماندگاری بیشتر مجموعه کمک می‌کند.

شرایط نصب و بهره‌برداری مینی چیلر 5 تن هواخنک مهراصل

دمای محیط و محدوده کاری دستگاه

این مینی چیلر برای دمای محیط 40 درجه سانتی‌گراد طراحی شده است. این موضوع در اقلیم‌های گرم اهمیت زیادی دارد، چون نشان می‌دهد دستگاه می‌تواند در شرایط آب‌وهوایی سخت‌تر نیز عملکرد قابل قبولی داشته باشد. با این حال، جانمایی مناسب، دوری از تابش مستقیم آفتاب و تأمین گردش هوای آزاد اطراف دستگاه همچنان از الزامات اصلی بهره‌برداری هستند.

سایز لوله ورودی و خروجی و نکات نصب

سایز 1 اینچ برای ورودی و خروجی آب، اجرای مدار را ساده‌تر می‌کند و برای پروژه‌های رایج کاملاً قابل استفاده است. در زمان نصب، باید به عایق‌کاری صحیح، هواگیری کامل مدار، کنترل فشار پمپ و استفاده از صافی در مسیر توجه شود. در غیر این صورت، حتی دستگاهی با مشخصات مناسب هم نمی‌تواند ظرفیت واقعی خود را ارائه دهد.

نگهداری و سرویس دوره‌ای مینی چیلر 5 تن هواخنک مهراصل

چه مواردی باید در سرویس‌های دوره‌ای بررسی شوند؟

برای حفظ راندمان و افزایش عمر مفید دستگاه، سرویس دوره‌ای اهمیت زیادی دارد. در بازدیدهای منظم باید وضعیت کندانسور، تمیزی کویل، سلامت فن، فشارهای کاری، دبی آب و کیفیت عملکرد پمپ بررسی شود. در مینی چیلرها، سرویس منظم مستقیماً بر طول عمر کمپرسور و ثبات عملکرد تأثیر می‌گذارد.

نشانه‌های خرابی یا اختلال در سیستم چیست؟

افت سرمایش، بالا رفتن دمای آب خروجی، روشن و خاموش شدن مکرر کمپرسور، صدای غیرعادی فن یا نوسان فشارها، از نشانه‌هایی هستند که باید جدی گرفته شوند. در چنین شرایطی، معمولاً ابتدا باید گردش هوا، شارژ مبرد، سلامت سنسورها و وضعیت دبی آب بررسی شود. در بسیاری از موارد، مشکل با یک بازبینی فنی و تنظیم صحیح برطرف می‌شود.

جمع‌بندی و پیشنهاد خرید مینی چیلر 5 تن هواخنک مهراصل

مینی چیلر 5 تن هواخنک مهراصل مدل MHCA1FO005 یک گزینه مهندسی‌شده برای پروژه‌هایی است که به سرمایش پایدار، ابعاد مناسب، نصب ساده و نگهداری قابل قبول نیاز دارند. ترکیب کمپرسور ZR61 کوپلند، کندانسور هواخنک با کویل مس و فین آلومینیوم، اواپراتور صفحه‌ای استیل، مخزن 85 لیتری و پمپ‌های تعریف‌شده برای مدار، این دستگاه را به انتخابی کارآمد در پروژه‌های ساختمانی و نیمه‌صنعتی تبدیل کرده است.

برای انتخاب دقیق‌تر، محاسبه ظرفیت موردنیاز، بررسی شرایط نصب و دریافت مشاوره فنی، می‌توانید با بخش فروش و پشتیبانی تیم تاو اذر  تماس بگیرید.
تلفن سفارش و مشاوره: 02177751990 — 09103900143
