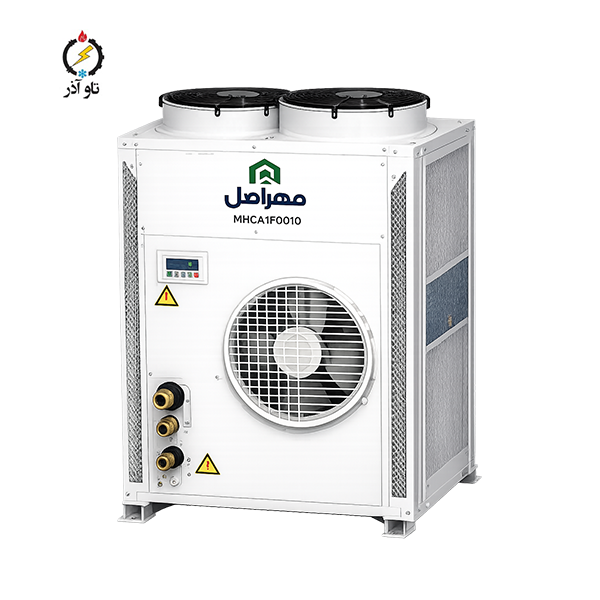

مینی چیلر 10 تن هواخنک مهر اصل مدل MHCA1FO010

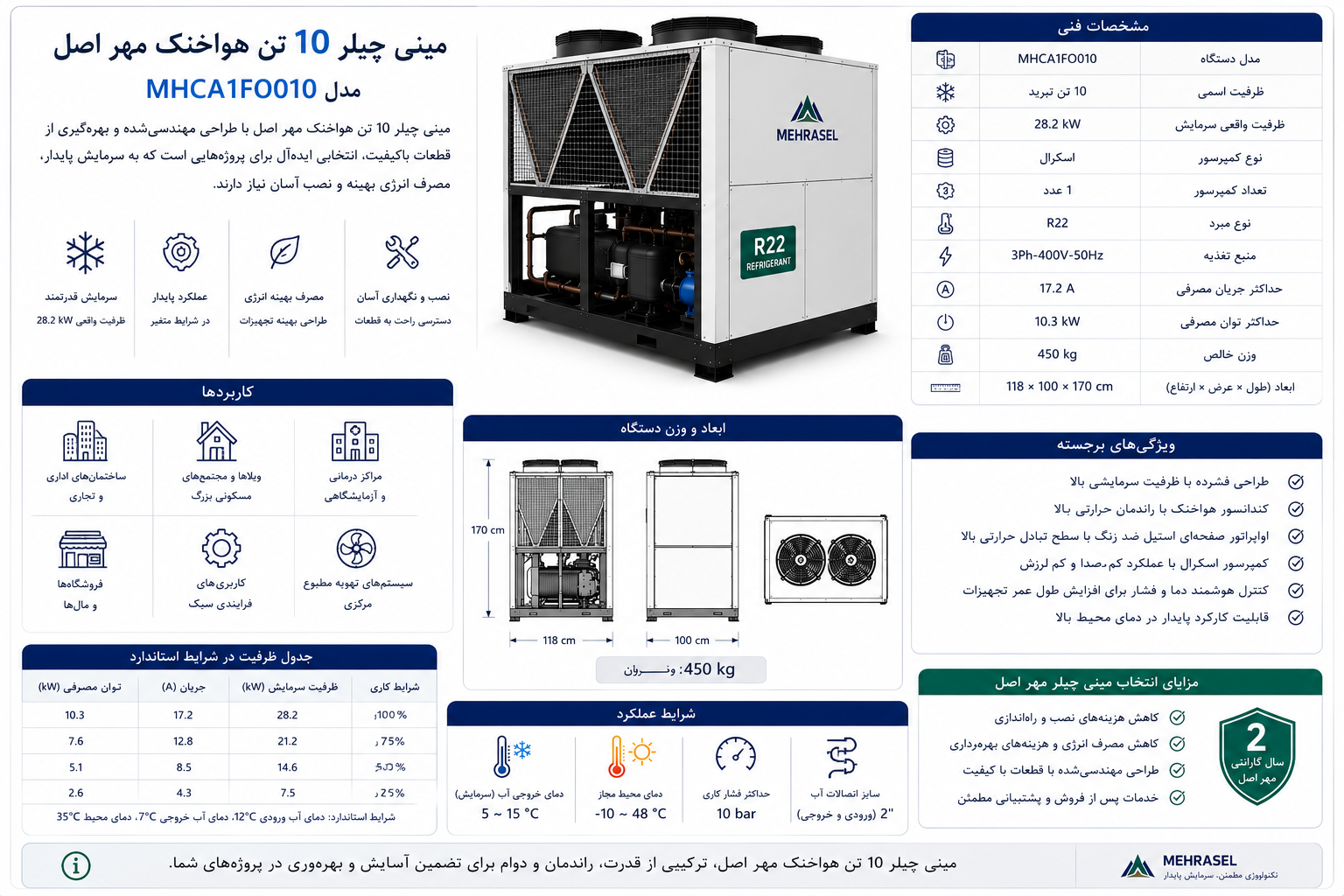

معرفی مینی چیلر 10 تن هواخنک مهر اصل مدل در پروژه‌ها

مینی چیلر 10 تن هواخنک مهر اصل مدل MHCA1FO010 برای پروژه‌هایی طراحی شده که به ظرفیت سرمایشی بالاتر از مدل‌های سبک‌تر نیاز دارند، اما همچنان نمی‌خواهند وارد ابعاد و پیچیدگی چیلرهای بزرگ‌تر شوند. این دستگاه با ظرفیت اسمی 10 تن تبرید و ظرفیت واقعی 28.2 کیلووات، گزینه‌ای مناسب برای ساختمان‌های متوسط، واحدهای اداری، ویلاهای بزرگ، مراکز درمانی، فضاهای تجاری و برخی کاربری‌های فرایندی سبک محسوب می‌شود.

ابعاد دستگاه 118×170×100 سانتی‌متر و وزن 450 کیلوگرم نشان می‌دهد که با یک تجهیز جمع‌وجور در کلاس 10 تن مواجه نیستیم، اما همچنان نسبت به چیلرهای ایستاده بزرگ، نصب و جانمایی آن ساده‌تر است. در بسیاری از پروژه‌ها، همین تعادل میان ظرفیت و ابعاد، دلیل اصلی انتخاب مینی چیلر است. دستگاهی در این سطح باید علاوه بر تولید سرمایش، توانایی حفظ دمای آب خروجی در شرایط متغیر بار را هم داشته باشد؛ موضوعی که در MHCA1FO010 به‌صورت جدی مورد توجه قرار گرفته است.

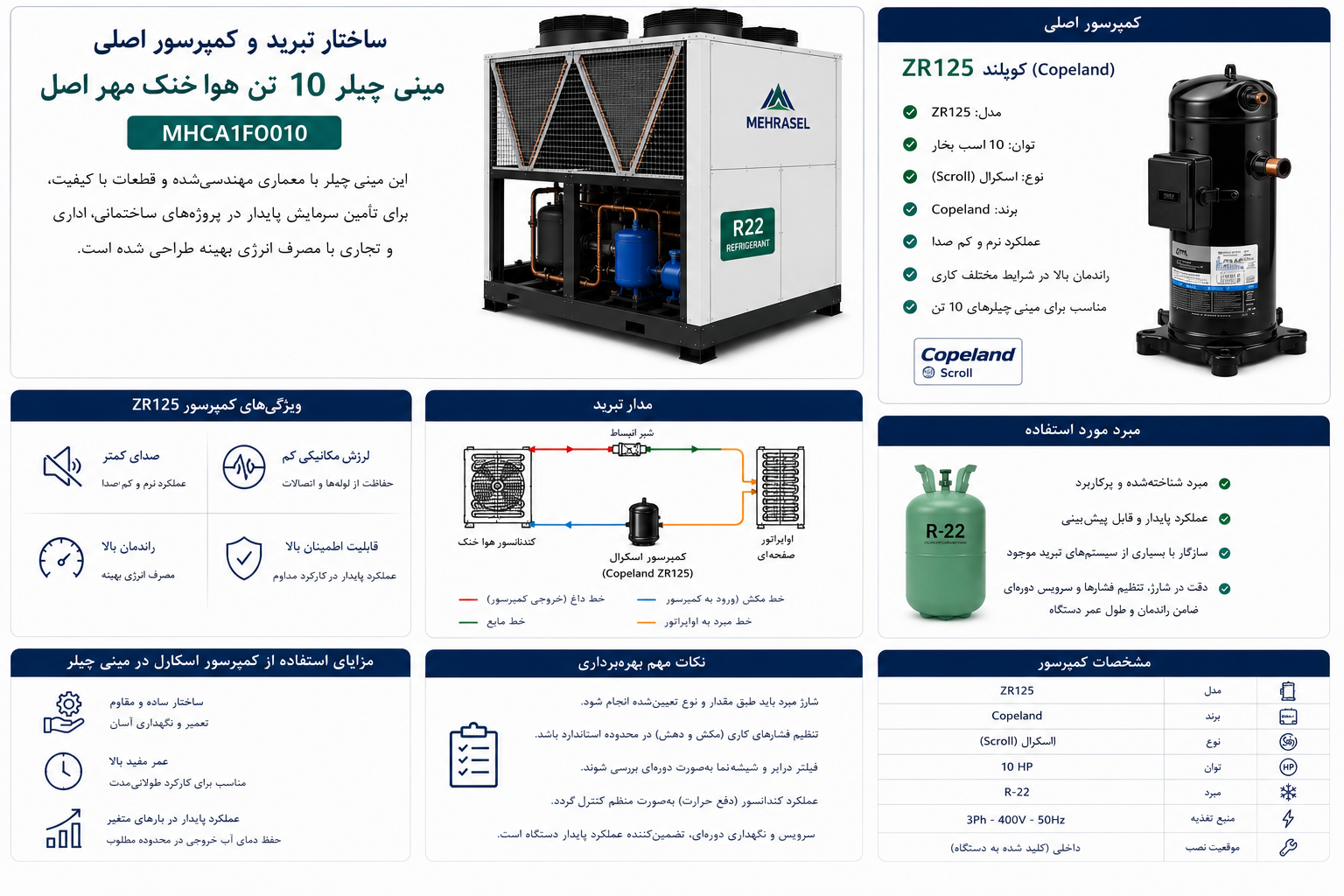

ساختار تبرید و کمپرسور اصلی مینی چیلر 10 تن هواخنک مهر اصل

کمپرسور ZR125 کوپلند و نقش آن در پایداری عملکرد

در قلب این مینی چیلر، یک کمپرسور ZR125 کوپلند با توان 10 اسب قرار گرفته است. این کمپرسور از خانواده اسکرال بوده و به‌دلیل عملکرد نرم، صدای کمتر و راندمان مناسب، برای سیستم‌های سرمایش آب‌خنک و هواخنک در ظرفیت‌های متوسط بسیار کاربردی است. در یک مینی چیلر 10 تن، کمپرسور باید در برابر تغییرات بار، دمای محیط و سیکل‌های کاری مداوم، رفتار باثباتی داشته باشد. انتخاب ZR125 دقیقاً با همین منطق انجام شده است.

کمپرسورهای اسکرال در مقایسه با برخی ساختارهای قدیمی‌تر، لرزش مکانیکی کمتری دارند و همین موضوع روی عمر مفید تجهیزات جانبی، خطوط لوله و اتصالات اثر مثبت می‌گذارد. در پروژه‌ای که هدف، عملکرد پیوسته و کم‌دردسر است، این ویژگی یک مزیت مهم به حساب می‌آید.

مبرد R-22 و ملاحظات بهره‌برداری

این مدل با گاز R-22 کار می‌کند. R-22 از مبردهای شناخته‌شده و پرکاربرد در صنعت تبرید است و در بسیاری از سیستم‌های نصب‌شده، رفتار عملکردی مشخص و قابل پیش‌بینی دارد. در چنین مداری، دقت در شارژ مبرد، تنظیم فشارها و هماهنگی با شرایط کاری دستگاه اهمیت زیادی دارد. اگر این پارامترها درست تنظیم شوند، دستگاه می‌تواند در بازه دمایی تعریف‌شده، سرمایش پایدار و قابل اطمینانی ارائه دهد.

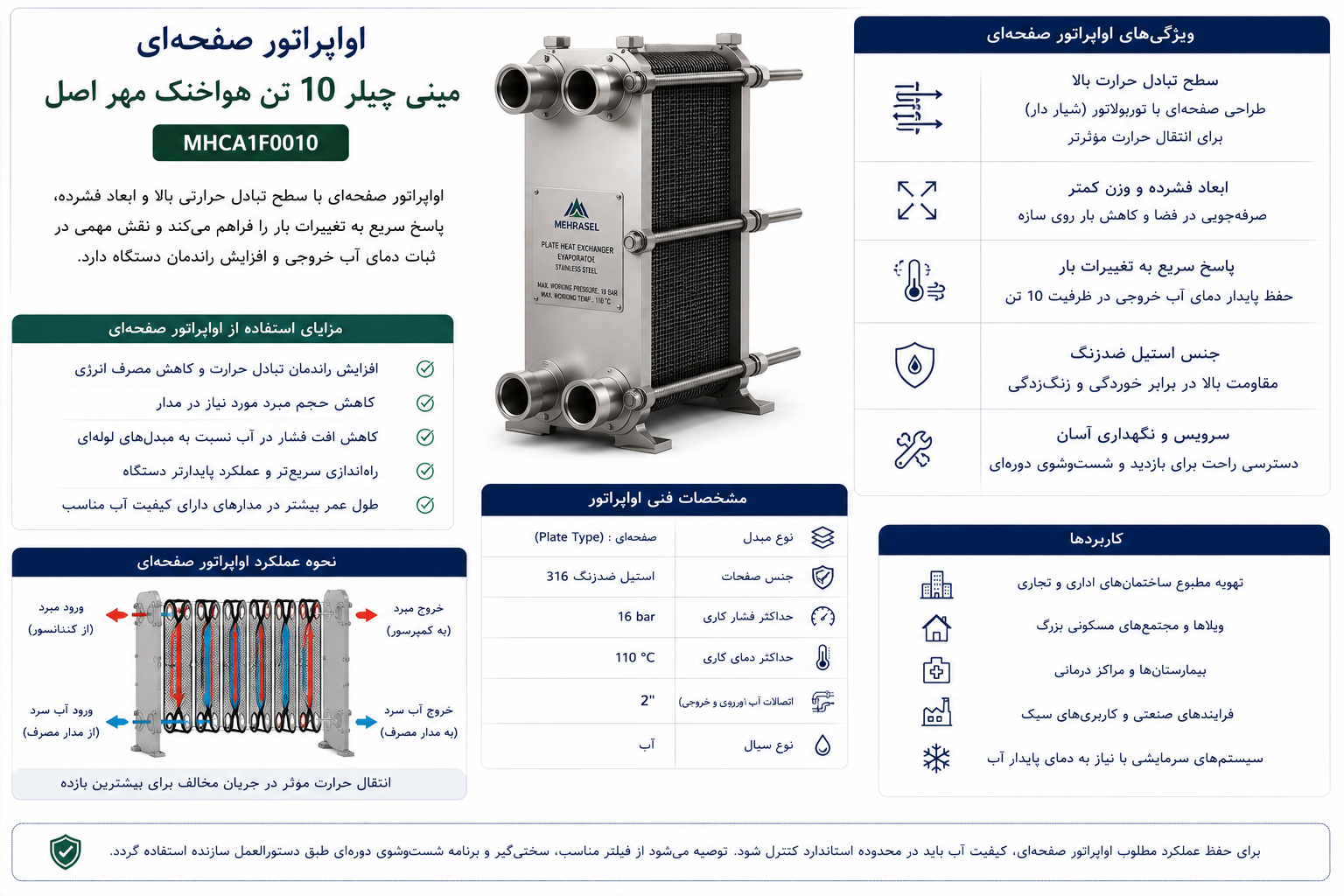

اواپراتور صفحه‌ای و اهمیت آن در این ظرفیت

اواپراتور این مینی چیلر از نوع مبدل حرارتی صفحه‌ای است. این نوع مبدل به‌دلیل سطح تبادل حرارت بالا و ابعاد فشرده، برای مینی چیلرها انتخاب بسیار مناسبی به شمار می‌آید. در ظرفیت 10 تن، پاسخ سریع اواپراتور به تغییرات بار، اهمیت بیشتری پیدا می‌کند؛ زیرا نوسان دمای آب می‌تواند روی کیفیت تهویه یا عملکرد فرایند اثر مستقیم بگذارد.

جنس استیل ضدزنگ برای این بخش نیز به افزایش دوام و کاهش نگرانی‌های مربوط به خوردگی کمک می‌کند. در مدارهایی که سرویس و نگهداری به‌درستی انجام می‌شود، این ترکیب می‌تواند عمر کاری مناسبی را تضمین کند.

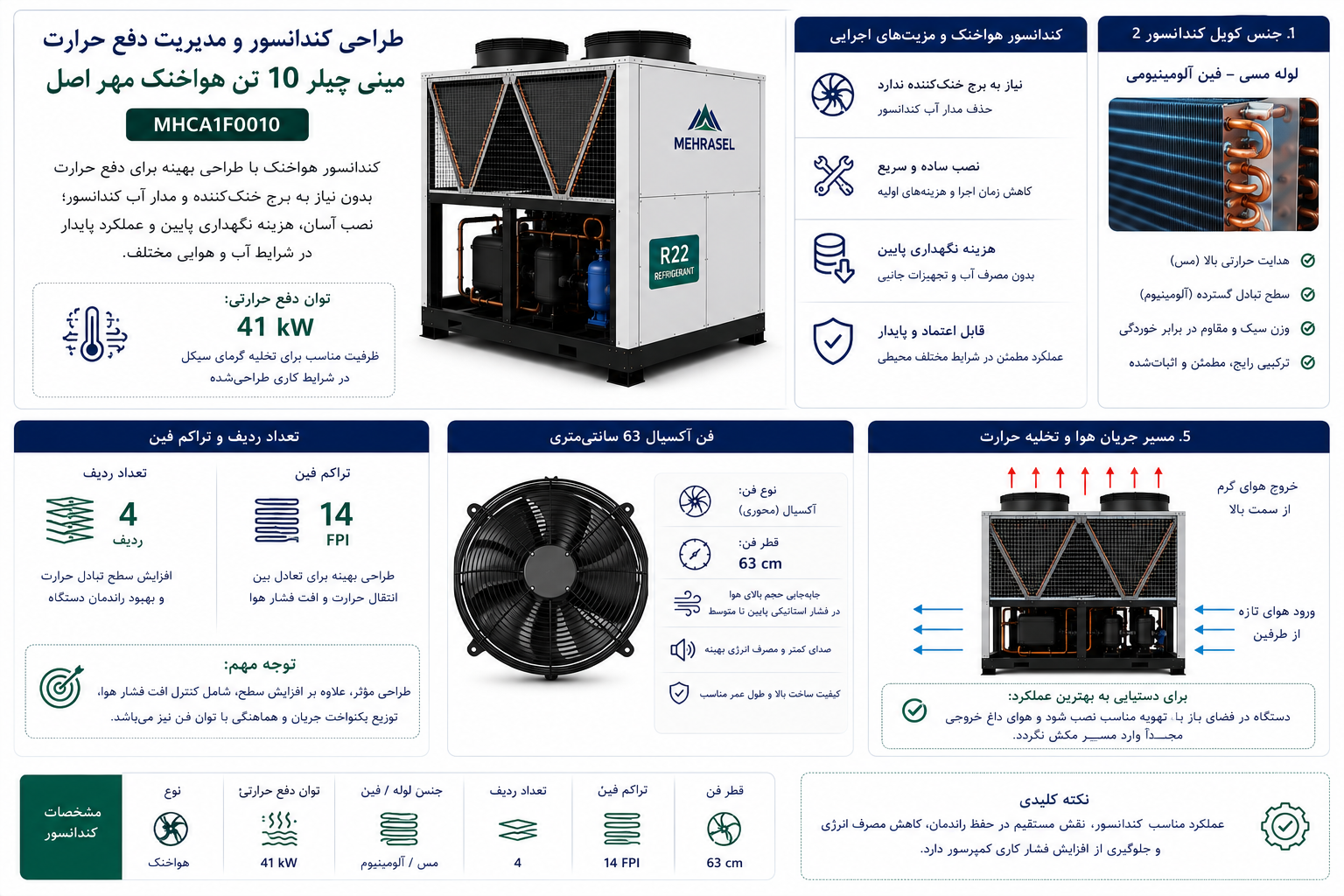

طراحی کندانسور و مدیریت دفع حرارت مینی چیلر 10 تن هواخنک مهر اصل

کندانسور هواخنک و مزیت‌های اجرایی آن

کندانسور این دستگاه از نوع هواخنک است. این انتخاب باعث می‌شود سیستم برای دفع گرما نیازی به برج خنک‌کننده یا مدار آب کندانسور نداشته باشد. همین موضوع، نصب را ساده‌تر می‌کند و هزینه‌های اولیه و نگهداری را پایین می‌آورد. در پروژه‌هایی که محدودیت زیرساخت وجود دارد، کندانسور هواخنک یک راه‌حل عملی و قابل اتکا محسوب می‌شود.

توان دفع حرارتی این مدل 41 کیلووات است. این عدد نشان می‌دهد که مجموعه کندانسور و فن برای تخلیه گرمای سیکل در شرایط کاری طراحی‌شده، ظرفیت مناسبی در اختیار دارد. در واقع، عملکرد مناسب کندانسور نقش مستقیمی در حفظ راندمان و جلوگیری از افزایش فشار کاری کمپرسور دارد.

کویل مسی و فین آلومینیومی چه نقشی دارند؟

جنس لوله و فین کندانسور به‌ترتیب مس / آلومینیوم است. این ترکیب یکی از رایج‌ترین و اثبات‌شده‌ترین ساختارها در تجهیزات تبریدی به‌شمار می‌رود. مس به‌عنوان مسیر انتقال مبرد، هدایت حرارتی مناسبی فراهم می‌کند و آلومینیوم نیز سطح تبادل گسترده‌ای ایجاد می‌کند. نتیجه این ترکیب، کویلی است که می‌تواند حرارت را با راندمان مطلوب منتقل کند.

تعداد ردیف و تراکم فین در چه چیزی اثر دارند؟

کندانسور این مدل دارای 4 ردیف و تراکم فین 14 است. افزایش تعداد ردیف، سطح تبادل حرارت را بیشتر می‌کند و این موضوع در ظرفیت‌های بالاتر اهمیت ویژه‌ای دارد. البته طراحی خوب فقط به افزایش سطح خلاصه نمی‌شود؛ بلکه باید افت فشار هوا، توزیع جریان، و توان فن نیز به‌درستی در نظر گرفته شوند تا دستگاه در عمل به راندمان مطلوب برسد.

فن آکسیال 63 سانتی‌متری و تخلیه هوای گرم

نوع فن کندانسور محوری یا آکسیال با قطر 63 سانتی‌متر است. فن آکسیال برای جابه‌جایی حجم بالای هوا در فشار استاتیکی پایین تا متوسط بسیار مناسب است و در مینی چیلرهای هواخنک انتخابی رایج به حساب می‌آید. عملکرد این فن زمانی بهترین نتیجه را می‌دهد که دستگاه در محل مناسب نصب شده باشد و هوای داغ خروجی دوباره وارد مسیر مکش نشود.

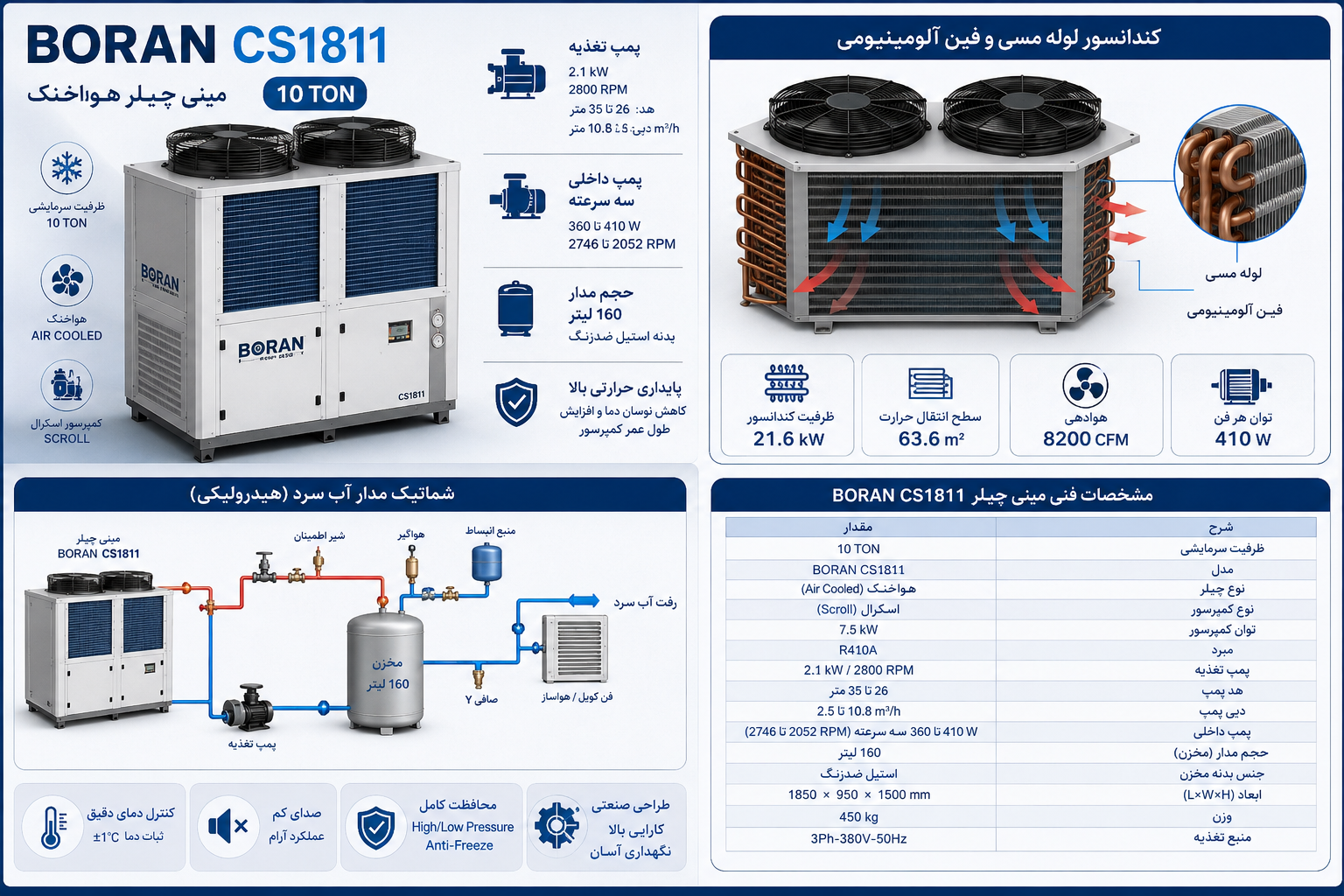

طراحی هیدرولیکی و مدار آب سرد مینی چیلر 10 تن هواخنک مهر اصل

پمپ تغذیه و مشخصات کاری آن

در این مدل از پمپ تغذیه 2.1 کیلووات استفاده شده است. دور پمپ 2800 RPM، هد 26 تا 35 متر و دبی 2.5 تا 10.8 مترمکعب بر ساعت تعریف شده است. این مشخصات نشان می‌دهد که دستگاه برای گردش آب در مدارهایی با نیاز دبی بالاتر و افت فشار قابل توجه، آمادگی مناسبی دارد.

در یک مینی چیلر 10 تن، پمپ باید بتواند جریان پایدار ایجاد کند تا اختلاف دمای رفت و برگشت آب در محدوده طراحی بماند. اگر دبی کم شود، اواپراتور به‌درستی تبادل حرارتی نخواهد داشت و خطر افت ظرفیت یا حتی یخ‌زدگی افزایش می‌یابد. اگر دبی بیش از حد بالا باشد، مصرف برق و فشار روی مدار افزایش پیدا می‌کند. به همین دلیل، انتخاب پمپ در این ظرفیت، نقش کاملاً تعیین‌کننده‌ای دارد.

پمپ داخلی سه‌سرعته چه مزیتی ایجاد می‌کند؟

در مشخصات دستگاه، پمپ داخلی 360 تا 410 وات با دور سه‌سرعته 2746 تا 2052 RPM نیز ذکر شده است. وجود پمپ داخلی سه‌سرعته، انعطاف بیشتری برای تطبیق با شرایط مدار ایجاد می‌کند. در پروژه‌هایی که طول لوله‌کشی، ارتفاع مفید و افت فشار مدار متغیر است، چنین ساختاری می‌تواند راه‌اندازی و تنظیم سیستم را ساده‌تر کند.

حجم 160 لیتری و نقش آن در پایداری حرارتی

حجم مدار یا مخزن این مینی چیلر 160 لیتر است و بدنه آن از استیل ضدزنگ ساخته شده است. این حجم نسبت به مدل‌های کوچک‌تر، ظرفیت بافر بیشتری در اختیار مدار قرار می‌دهد. نتیجه این است که نوسان دمای آب کمتر می‌شود و کمپرسور نیز با سیکل‌های کوتاه و فرساینده مواجه نخواهد شد. در سیستم‌های آب سرد، همین حجم بافر می‌تواند روی ثبات عملکرد اثر محسوسی بگذارد.

شرایط نصب و بهره‌برداری مینی چیلر 10 تن هواخنک مهر اصل

دمای محیط و محدوده کاری دستگاه

این مینی چیلر برای دمای محیط 40 درجه سانتی‌گراد طراحی شده است. این ویژگی برای مناطق گرم و پروژه‌هایی که در فصل تابستان تحت بار حرارتی بالا قرار می‌گیرند، اهمیت زیادی دارد. البته باید توجه داشت که صرفاً طراحی برای 40 درجه کافی نیست؛ محل نصب، گردش آزاد هوا، میزان تابش خورشید و فاصله از موانع اطراف هم در عملکرد واقعی دستگاه تأثیر مستقیم دارند.

دمای آب خروجی و کاربرد آن در پروژه‌ها

دمای آب خروجی 12 درجه سانتی‌گراد در این مدل نشان می‌دهد که دستگاه برای سیستم‌های تهویه مطبوع و برخی کاربری‌های فرایندی سبک کاملاً مناسب است. این دمای خروجی در بسیاری از سیستم‌های فن‌کویل، هواساز و مدارهای سرمایش موضعی، بازه‌ای استاندارد و قابل استفاده به شمار می‌آید.

سایز لوله ورودی و خروجی و نکات اجرایی

سایز 1 اینچ برای ورودی و خروجی آب، اجرای مدار را ساده می‌کند و با بسیاری از پروژه‌های متداول هم‌خوانی دارد. در زمان نصب باید به عایق‌کاری، هواگیری کامل، استفاده از صافی مسیر، تنظیم فشار پمپ و تست نشتی توجه شود. هرچقدر اجرای مدار دقیق‌تر باشد، بهره‌برداری نهایی از دستگاه نیز بدون دردسرتر خواهد بود.

نگهداری، سرویس و عیب‌یابی مینی چیلر 10 تن هواخنک مهر اصل

سرویس دوره‌ای چه مواردی را باید پوشش دهد؟

برای حفظ راندمان، لازم است کندانسور به‌صورت دوره‌ای تمیز شود، عملکرد فن بررسی گردد، فشارهای سیستم پایش شوند و وضعیت گردش آب و سلامت پمپ کنترل شود. در مینی چیلرها، نگهداری منظم فقط برای جلوگیری از خرابی نیست؛ بلکه مستقیماً روی مصرف برق، پایداری دما و طول عمر کمپرسور اثر دارد.

چه علائمی نشان‌دهنده اختلال در عملکرد است؟

افزایش دمای آب خروجی، افت سرمایش، افزایش زمان کارکرد کمپرسور، صدای غیرعادی فن یا نوسان فشار از نشانه‌هایی هستند که باید جدی گرفته شوند. در چنین شرایطی معمولاً ابتدا باید مسیر هوا، شارژ مبرد، دبی آب و سلامت سنسورها بررسی شود. بسیاری از مشکلات با یک سرویس فنی دقیق قابل رفع هستند و لزوماً به خرابی جدی قطعات مربوط نمی‌شوند.

جمع‌بندی و پیشنهاد خرید مینی چیلر 10 تن هواخنک مهر اصل

مینی چیلر 10 تن هواخنک مهر اصل مدل MHCA1FO010 یک انتخاب مناسب برای پروژه‌هایی است که به ظرفیت سرمایشی بالاتر، پایداری دمایی، نصب ساده و ساختار مهندسی‌شده نیاز دارند. وجود کمپرسور ZR125 کوپلند، کندانسور هواخنک چهارردیفه با کویل مس و فین آلومینیوم، اواپراتور صفحه‌ای استیل، مخزن 160 لیتری و پمپ‌های متناسب با این ظرفیت، این مدل را به گزینه‌ای کارآمد برای استفاده در پروژه‌های ساختمانی و نیمه‌صنعتی تبدیل کرده است.

برای انتخاب دقیق‌تر، بررسی بار واقعی، شرایط نصب و ظرفیت موردنیاز پروژه، مشاوره فنی اهمیت زیادی دارد.
