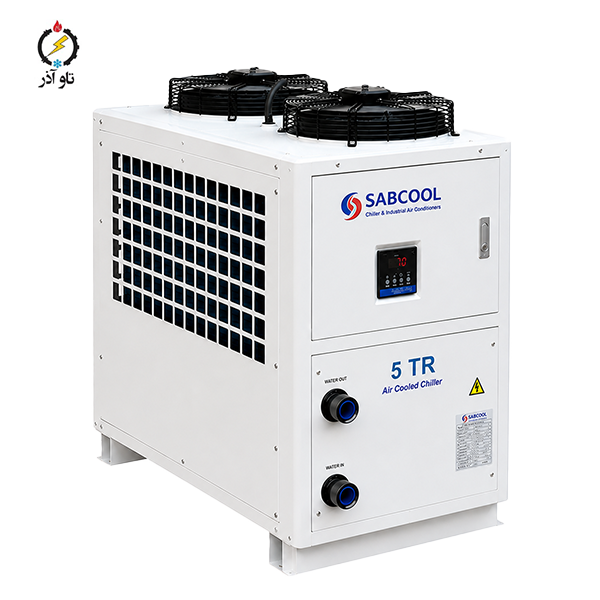

مینی چیلر 5 تن هواخنک صابکول مدل 5 TR

معرفی کلی مینی چیلر 5 تن هواخنک صابکول در پروژه‌های سرمایشی

مینی چیلر هواخنک صابکول مدل 5 TR برای پروژه‌هایی طراحی شده که به یک منبع سرمایش با ظرفیت بالاتر، پایداری عملیاتی مناسب و ساختار اجرایی قابل مدیریت نیاز دارند. این دستگاه با ظرفیت 25 کیلووات، در رده تجهیزاتی قرار می‌گیرد که می‌توانند نیاز ساختمان‌های متوسط، ویلاهای بزرگ، واحدهای اداری، فضاهای تجاری و برخی مدارهای تهویه یا فرایندی سبک را به‌صورت پایدار تأمین کنند.

در این ظرفیت، انتخاب دستگاه فقط بر اساس عدد تن تبرید انجام نمی‌شود. کیفیت انتقال حرارت، رفتار کمپرسور، حجم مدار آب، نوع کنترل و نحوه دفع حرارت همگی تعیین می‌کنند که دستگاه در عمل چه عملکردی داشته باشد. صابکول در این مدل با استفاده از کمپرسور کوپلند ZR61 ساخت تایلند، اواپراتور محفظه‌ای با مخزن استیل ضدزنگ 190 لیتری و کندانسور فین‌دار مجهز به لوله‌های مسی شیار داخلی، تلاش کرده تعادل مناسبی میان ظرفیت، دوام و سرویس‌پذیری ایجاد کند.

ابعاد 1005×685×1770 میلی‌متر نیز نشان می‌دهد که با وجود ظرفیت 5 تن، دستگاه هنوز در قالب یک یونیت جمع‌وجور قابل جانمایی است. این موضوع در پروژه‌هایی که فضای موتورخانه یا محوطه تجهیزات محدود است، اهمیت زیادی دارد. از سوی دیگر، سطح صدای 53 دسیبل نشان می‌دهد که این مدل از نظر آکوستیکی نیز برای بسیاری از کاربری‌های ساختمانی قابل قبول است.

ساختار تبرید و نقش کمپرسور مینی چیلر 5 تن هواخنک صابکول

کمپرسور ZR61 کوپلند چه نقشی در پایداری عملکرد دارد؟

قلب این مینی چیلر، کمپرسور ZR61 کوپلند است که در تایلند تولید شده و در صنعت تبرید به‌عنوان یک کمپرسور اسکرال شناخته می‌شود. کمپرسورهای اسکرال به‌دلیل لرزش کمتر، صدای پایین‌تر و عملکرد یکنواخت‌تر، در مینی چیلرها انتخابی مطمئن به شمار می‌آیند. در یک سیستم 5 تن، کمپرسور باید بتواند علاوه بر تولید ظرفیت برودتی کافی، در برابر تغییرات بار و شرایط محیطی گرم نیز رفتار باثباتی داشته باشد.

یکی از نکات مهم در این مدل، جریان استارت 58 تا 65 آمپر است. این عدد نشان می‌دهد که راه‌اندازی کمپرسور به جریان هجومی قابل توجهی نیاز دارد، بنابراین طراحی درست مدار برق و انتخاب تجهیزات حفاظتی مناسب اهمیت زیادی دارد. اگر برق‌رسانی به‌درستی اجرا شود، این کمپرسور می‌تواند در طولانی‌مدت عملکرد قابل اعتمادی ارائه دهد.

مبرد R-22 و شارژ اولیه چه معنایی دارند؟

این دستگاه با مبرد R-22 کار می‌کند و شارژ اولیه مبرد آن 5900 گرم است. R-22 از مبردهای شناخته‌شده و پرکاربرد در سیستم‌های تبریدی است و رفتار آن برای بسیاری از تکنسین‌ها قابل پیش‌بینی است. در چنین سیستمی، شارژ دقیق مبرد، وکیوم کامل و سلامت مدار اهمیت زیادی دارد، چون هرگونه خطا می‌تواند مستقیماً روی ظرفیت واقعی و دمای خروجی اثر بگذارد.

شارژ اولیه 5900 گرم نشان می‌دهد که مدار تبرید این دستگاه بر اساس همین حجم مبرد طراحی شده و در نتیجه، هنگام نصب یا سرویس باید به مقدار شارژ واقعی و فشارهای سیکل توجه کامل شود. شارژ کم یا زیاد، هر دو می‌توانند راندمان دستگاه را از حالت طراحی خارج کنند.

سیستم کنترل و ادوات الکتریکی چه کمکی می‌کنند؟

در این مدل از سیستم کنترل و الکتریکی دانفوس یا برندهای مشابه استفاده شده است. همچنین شیرآلات کنترلی و فیلتر درایر نیز در همین سطح کیفی انتخاب شده‌اند. این اجزا در نگاه اول شاید جزئی به نظر برسند، اما در عملکرد واقعی دستگاه نقش بسیار مهمی دارند. کنترل فشار، حفاظت از کمپرسور، حذف رطوبت و ذرات و تنظیم صحیح سیکل، همگی به کیفیت این قطعات وابسته‌اند.

وجود سنسور آنتی‌فریز کرل ایتالیا و فلوسوییچ SF1K/MNH نیز نشان می‌دهد که دستگاه برای حفاظت در برابر یخ‌زدگی اواپراتور و کنترل گردش آب به تجهیزات ایمنی مناسبی مجهز شده است. در مینی چیلرهای آب‌سرد، این موارد اهمیت زیادی دارند، چون از خرابی‌های پرهزینه و توقف‌های ناخواسته جلوگیری می‌کنند.

اواپراتور و مدار آب سرد مینی چیلر 5 تن هواخنک صابکول

اواپراتور محفظه‌ای با مخزن استیل چه مزیتی دارد؟

اواپراتور این مدل از نوع محفظه‌ای است و مخزن آب آن از استیل ضدزنگ ساخته شده است. این ساختار برای مینی چیلرهایی که به حجم بافر مناسب و ثبات دمایی نیاز دارند، بسیار مناسب است. برخلاف مبدل‌های بسیار فشرده، اواپراتور محفظه‌ای به دستگاه اجازه می‌دهد مقدار بیشتری آب در مدار نگه دارد و همین موضوع به کاهش نوسان دمایی کمک می‌کند.

حجم مخزن 190 لیتر در این مدل یک مزیت جدی محسوب می‌شود. هرچه حجم آب مدار بیشتر باشد، دمای آب با شیب ملایم‌تری تغییر می‌کند و کمپرسور نیز کمتر وارد سیکل‌های کوتاه و فرساینده می‌شود. این ویژگی در پروژه‌هایی که بار سرمایشی متغیر است یا کاربر انتظار دمای ثابت‌تری دارد، اهمیت زیادی پیدا می‌کند.

دبی آب و نقش فلوسوییچ در حفاظت مدار مینی چیلر 5 تن هواخنک صابکول

در مدار آب، فقط ظرفیت تبرید مهم نیست؛ بلکه جریان آب نیز باید در محدوده درست قرار بگیرد. در این مدل، فلوسوییچ SF1K/MNH به‌عنوان یکی از اجزای حفاظتی عمل می‌کند تا اگر گردش آب کافی نباشد، دستگاه از ادامه کار در شرایط نامناسب جلوگیری کند. این موضوع برای حفظ سلامت اواپراتور و جلوگیری از یخ‌زدگی بسیار مهم است.

وجود مخزن 190 لیتری، در کنار فلوسوییچ و سنسور آنتی‌فریز، نشان می‌دهد که این دستگاه فقط برای تولید سرما طراحی نشده، بلکه برای حفاظت از مدار و افزایش اطمینان بهره‌برداری نیز فکر شده است.



کندانسور و دفع حرارت مینی چیلر 5 تن هواخنک صابکول

کندانسور فین آلومینیومی موج‌دار چه مزیتی ایجاد می‌کند؟

کندانسور این دستگاه از فین آلومینیومی موج‌دار به‌همراه لوله‌های مسی با شیار داخلی ساخته شده است. این ترکیب، یکی از رایج‌ترین و اثبات‌شده‌ترین ساختارها در صنعت تبرید است. مس به‌دلیل هدایت حرارتی مطلوب، مسیر خوبی برای انتقال مبرد فراهم می‌کند و آلومینیوم نیز با ایجاد سطح تبادل گسترده، دفع حرارت را تقویت می‌کند.

ساختار موج‌دار فین‌ها کمک می‌کند سطح مؤثر تبادل حرارت افزایش یابد و جریان هوا بهتر در میان پره‌ها حرکت کند. در یک دستگاه 25 کیلووات، دفع حرارت مؤثر شرط اصلی حفظ راندمان کل سیستم است. اگر کندانسور نتواند گرمای سیکل را به‌خوبی تخلیه کند، فشار کاری بالا می‌رود و کمپرسور با بار بیشتری مواجه می‌شود.

تعداد ردیف، سایز لوله و تراکم فین چه اثری دارند؟

این کندانسور دارای 3 ردیف، تراکم فین 12 و سایز لوله 3.8 اینچ است. افزایش تعداد ردیف‌ها سطح تبادل حرارت را بالا می‌برد و برای یک مینی چیلر 5 تن، این موضوع کمک می‌کند دستگاه در شرایط گرم نیز راندمان مناسبی حفظ کند. البته طراحی خوب فقط به تعداد ردیف خلاصه نمی‌شود؛ بلکه باید افت فشار هوا، سرعت جریان و هماهنگی با فن نیز در نظر گرفته شود.

فن آکسیال 50 سانتی‌متری چه نقشی دارد؟

نوع فن کندانسور آکسیال با قطر 50 سانتی‌متر و تعداد 1 فن است. فن آکسیال برای جابه‌جایی حجم مناسب هوا در فشار استاتیکی پایین تا متوسط بسیار رایج است و در مینی چیلرهای هواخنک استفاده گسترده‌ای دارد. این دستگاه با سطح صدای 53 دسیبل، در محدوده‌ای قرار می‌گیرد که برای بسیاری از فضاهای مسکونی و خدماتی قابل قبول است.

با این حال، نتیجه نهایی به محل نصب هم وابسته است. اگر هوای گرم خروجی به ورودی بازگردد یا فضای کافی برای تنفس دستگاه وجود نداشته باشد، راندمان کندانسور افت می‌کند. بنابراین جانمایی صحیح، همان‌قدر مهم است که کیفیت کویل و فن.

برق مصرفی و الزامات الکتریکی مینی چیلر 5 تن هواخنک صابکول

سه‌فاز بودن چه مزیتی در این ظرفیت دارد؟

این مدل با برق سه فاز 380 تا 415 ولت / 50 هرتز کار می‌کند. برای یک مینی چیلر 5 تن، سه‌فاز بودن یک مزیت مهم است، چون بار الکتریکی متعادل‌تر توزیع می‌شود و دستگاه در کارکرد مداوم، رفتار پایدارتر و حرفه‌ای‌تری دارد. در پروژه‌هایی که زیرساخت سه‌فاز موجود است، این انتخاب از نظر اجرایی و عملکردی کاملاً منطقی است.

جریان مصرفی 11 آمپر چه چیزی را نشان می‌دهد؟

جریان مصرفی دستگاه 11 آمپر است. این عدد برای انتخاب کابل، کلید حفاظتی، تابلو برق و تجهیزات جانبی اهمیت زیادی دارد. البته در عمل باید جریان استارت، طول مسیر کابل، دمای محیط و کیفیت اتصالات نیز در نظر گرفته شود تا دستگاه بدون خطا و افت ولتاژ کار کند.

در تجهیزاتی از این دست، برق‌رسانی اصولی بخشی از کیفیت سیستم محسوب می‌شود. حتی اگر خود دستگاه از نظر فنی ممتاز باشد، اجرای برق ضعیف می‌تواند راندمان و طول عمر آن را تحت تأثیر قرار دهد.

نصب، ابعاد و بهره‌برداری مینی چیلر 5 تن هواخنک صابکول

ابعاد دستگاه چه چیزی را درباره جانمایی می‌گویند؟

ابعاد 1005×685×1770 میلی‌متر نشان می‌دهد که این مینی چیلر برای نصب در فضاهای محدود نیز قابل استفاده است، اما ارتفاع نسبتاً زیاد آن باید از ابتدا در جانمایی لحاظ شود. در پروژه‌هایی که محل نصب در کنار دیوار، حیاط فنی، پشت‌بام یا اتاقک تجهیزات قرار دارد، باید فضای کافی برای دسترسی سرویس و گردش هوا در نظر گرفته شود.

دمای کاری دستگاه چه بازه‌ای را پوشش می‌دهد؟

این مدل برای کار در بازه دمای محیط -5 تا 46 درجه سانتی‌گراد در حالت سرمایش طراحی شده است. چنین محدوده‌ای نشان می‌دهد دستگاه برای اقلیم‌های مختلف، از شرایط خنک تا روزهای گرم، قابلیت بهره‌برداری دارد. این موضوع برای بسیاری از پروژه‌های شهری و ویلایی یک مزیت مهم است.

آیا صدای این مدل برای فضاهای مسکونی قابل قبول است؟

سطح صدای 53 دسیبل برای یک مینی چیلر، عددی مناسب و نسبتاً آرام است. البته صدا فقط به خود دستگاه مربوط نمی‌شود؛ لرزش‌گیری، سطح زیر دستگاه، فاصله از دیوارها و نحوه نصب نیز در آن اثر دارند. اگر اجرا درست انجام شود، این مدل می‌تواند بدون ایجاد آلودگی صوتی آزاردهنده مورد استفاده قرار گیرد.

نگهداری و سرویس دوره‌ای مینی چیلر 5 تن هواخنک صابکول

در سرویس این دستگاه چه بخش‌هایی باید کنترل شوند؟

سرویس دوره‌ای این مینی چیلر باید شامل بررسی شارژ مبرد، سلامت کمپرسور، وضعیت فیلتر درایر، عملکرد سنسور آنتی‌فریز، کارکرد فلوسوییچ، تمیزی کندانسور و کنترل اجزای الکتریکی باشد. اگر این موارد به‌صورت منظم بازدید شوند، دستگاه راندمان خود را بهتر حفظ می‌کند و احتمال خرابی ناگهانی کمتر می‌شود.

چه علائمی نشان‌دهنده نیاز به بررسی فنی هستند؟

افت سرمایش، افزایش صدای غیرعادی، روشن و خاموش شدن‌های مکرر، کاهش جریان آب، خطای حفاظتی یا افزایش فشار کاری از نشانه‌هایی هستند که باید جدی گرفته شوند. در بسیاری از موارد، مشکل از سرویس‌نشدن به‌موقع یا نصب نامناسب است، نه الزاماً خرابی قطعه اصلی. تشخیص سریع، هزینه تعمیر را به‌طور محسوسی کاهش می‌دهد.

جمع‌بندی و پیشنهاد خرید

مینی چیلر هواخنک صابکول مدل 5 TR یک راهکار مهندسی‌شده برای پروژه‌هایی است که به ظرفیت سرمایشی بالاتر، پایداری عملکرد، حجم بافر مناسب و ساختار قابل اعتماد نیاز دارند. استفاده از کمپرسور کوپلند ZR61 ساخت تایلند، اواپراتور محفظه‌ای با مخزن استیل 190 لیتری، کندانسور فین‌دار با لوله‌های مسی شیار داخلی، سیستم کنترل دانفوس یا مشابه و سنسور آنتی‌فریز کرل ایتالیا نشان می‌دهد که این دستگاه برای بهره‌برداری واقعی و بلندمدت طراحی شده است.

اگر برای انتخاب ظرفیت، بررسی شرایط نصب یا دریافت مشاوره فنی نیاز به راهنمایی دارید، این مدل می‌تواند یکی از گزینه‌های جدی برای پروژه شما باشد.
