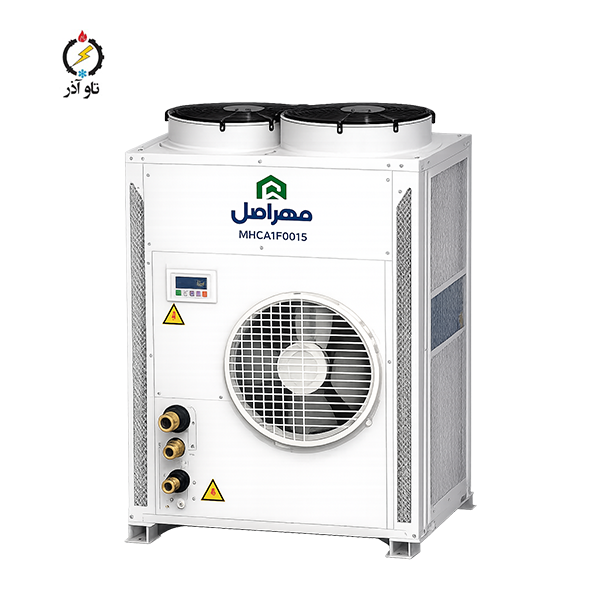

مینی چیلر 15 تن هواخنک مهراصل مدل MHCA1FO015

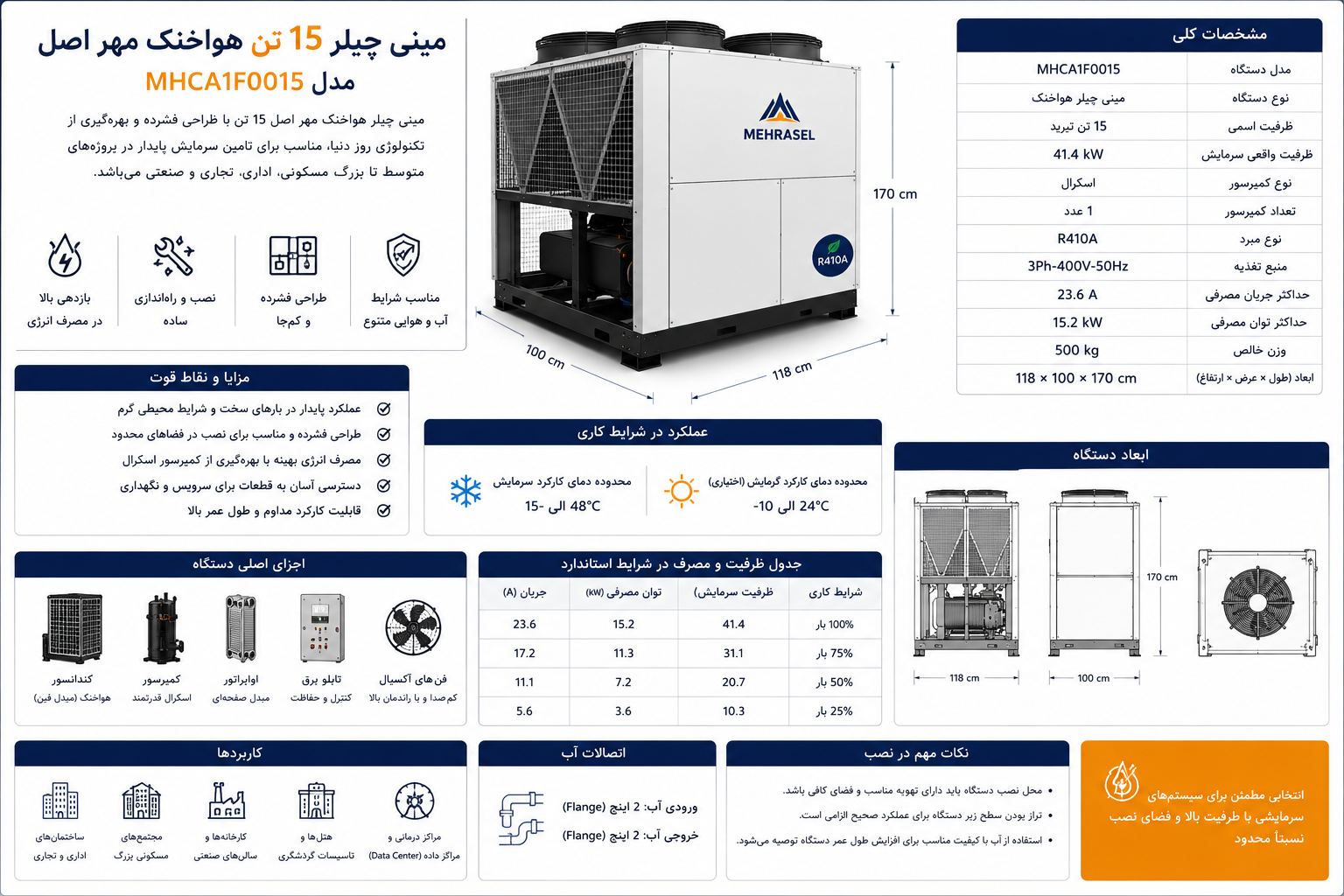

جایگاه مینی چیلر 15 تن هواخنک مهراصل در پروژه‌های سرمایشی

مینی چیلر 15 تن هواخنک مهراصل مدل MHCA1FO015 برای پروژه‌هایی طراحی شده که در آن‌ها ظرفیت سرمایشی بالاتر، پایداری عملکرد و جانمایی نسبتاً جمع‌وجور هم‌زمان اهمیت دارد. این دستگاه با ظرفیت اسمی 15 تن تبرید و ظرفیت واقعی 41.4 کیلووات، در رده تجهیزاتی قرار می‌گیرد که می‌توانند بار سرمایشی ساختمان‌های متوسط تا بزرگ و برخی کاربردهای نیمه‌صنعتی را به‌صورت مداوم تأمین کنند.

در بسیاری از پروژه‌ها، انتخاب بین چیلر بزرگ و مینی چیلر قدرتمند، به فضای نصب، سطح مصرف انرژی، سادگی اجرا و هزینه نگهداری برمی‌گردد. این مدل با ابعاد 118×170×100 سانتی‌متر و وزن 500 کیلوگرم نشان می‌دهد که هنوز در قالب یک تجهیز نسبتاً فشرده قابل جانمایی است، اما از نظر ظرفیت، وارد محدوده‌ای شده که می‌تواند بارهای جدی‌تری را پوشش دهد. همین تعادل میان ظرفیت و ابعاد، ارزش اصلی این دستگاه را شکل می‌دهد.

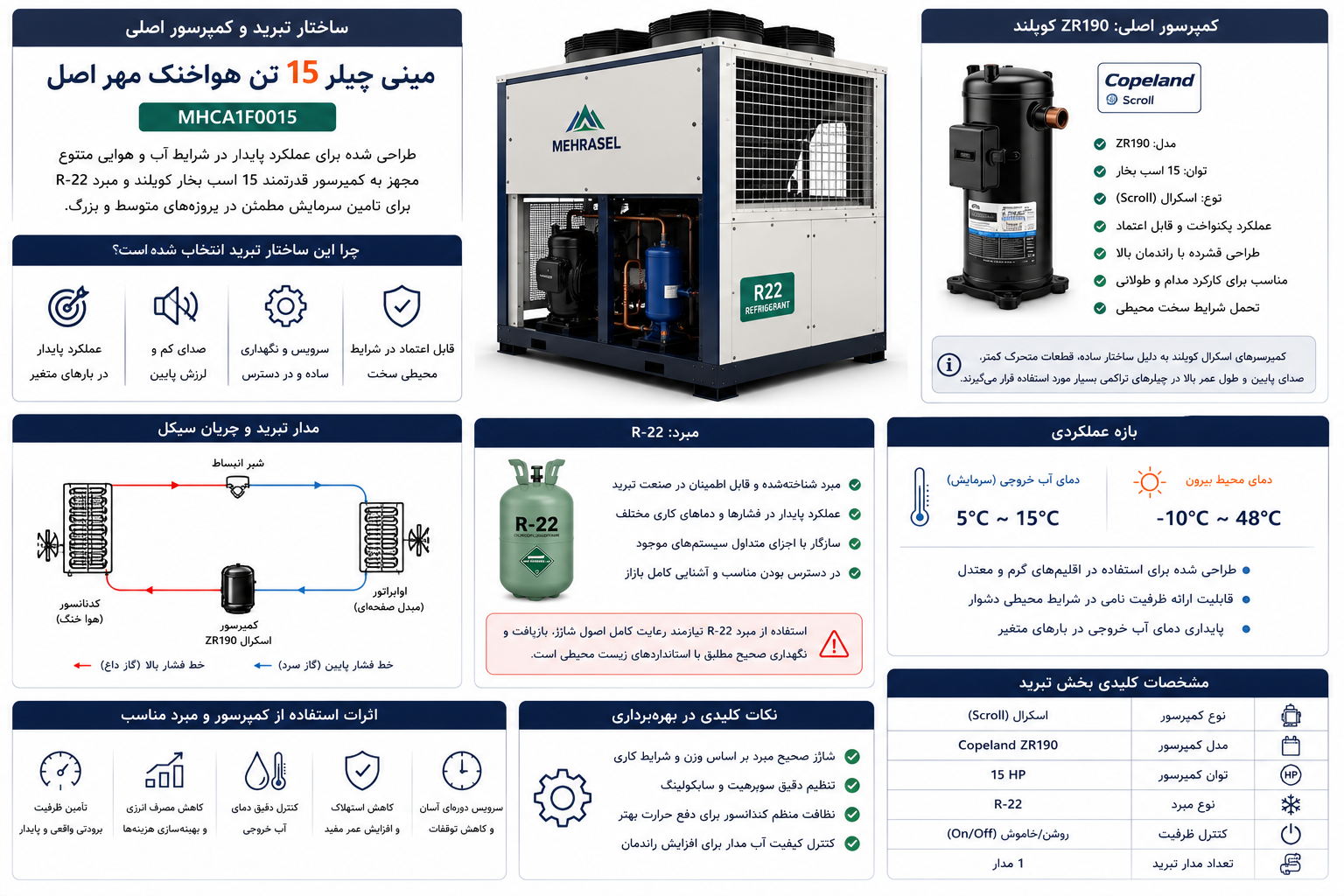

ساختار تبرید و کمپرسور اصلی مینی چیلر 15 تن هواخنک مهراصل

کمپرسور ZR190 کوپلند و منطق انتخاب آن

قلب این مینی چیلر، یک کمپرسور ZR190 کوپلند با توان 15 اسب است. این کمپرسور از خانواده اسکرال بوده و برای کار در ظرفیت‌های بالاتر، رفتار یکنواخت و قابل اعتمادی ارائه می‌دهد. در سیستم‌هایی مانند مینی چیلر، کمپرسور باید بتواند علاوه بر تولید ظرفیت برودتی مناسب، در شرایطی مثل تغییر بار، دمای بالای محیط و روشن و خاموش شدن‌های متوالی نیز پایداری خود را حفظ کند. ZR190 دقیقاً برای چنین سناریوهایی مناسب است.

کمپرسورهای اسکرال معمولاً به‌دلیل ساختار ساده‌تر، لرزش کمتر و صدای پایین‌تر، در پروژه‌های تهویه مطبوع محبوب هستند. در ظرفیت 15 تن، این ویژگی‌ها فقط یک مزیت جانبی نیستند؛ بلکه روی عمر مفید اتصالات، کیفیت کارکرد مدار و حتی آسایش آکوستیکی محیط اثر مستقیم دارند. از نظر اجرایی نیز، آشنایی بازار با این خانواده کمپرسور، نگهداری و سرویس را ساده‌تر می‌کند.

مبرد R-22 و رفتار عملکردی آن

این مدل با گاز R-22 کار می‌کند. R-22 یکی از مبردهای شناخته‌شده در سیستم‌های تبرید و تهویه مطبوع است که سال‌ها در مدارهای مختلف استفاده شده و رفتار عملکردی آن برای تکنسین‌ها قابل پیش‌بینی است. در چنین سیستمی، کیفیت شارژ مبرد، تنظیم صحیح فشارها و هماهنگی میان کمپرسور، کندانسور و اواپراتور اهمیت اساسی دارد.

وقتی مبرد و اجزای سیکل به‌درستی تنظیم شوند، دستگاه می‌تواند در دمای آب خروجی هدف، عملکرد یکنواختی داشته باشد. در غیر این صورت، افت راندمان، افزایش مصرف برق و نوسان دمای آب به‌سرعت خودش را نشان می‌دهد. بنابراین، در این مدل هم مثل هر مینی چیلر دیگری، کیفیت نصب به اندازه کیفیت ساخت اهمیت دارد.

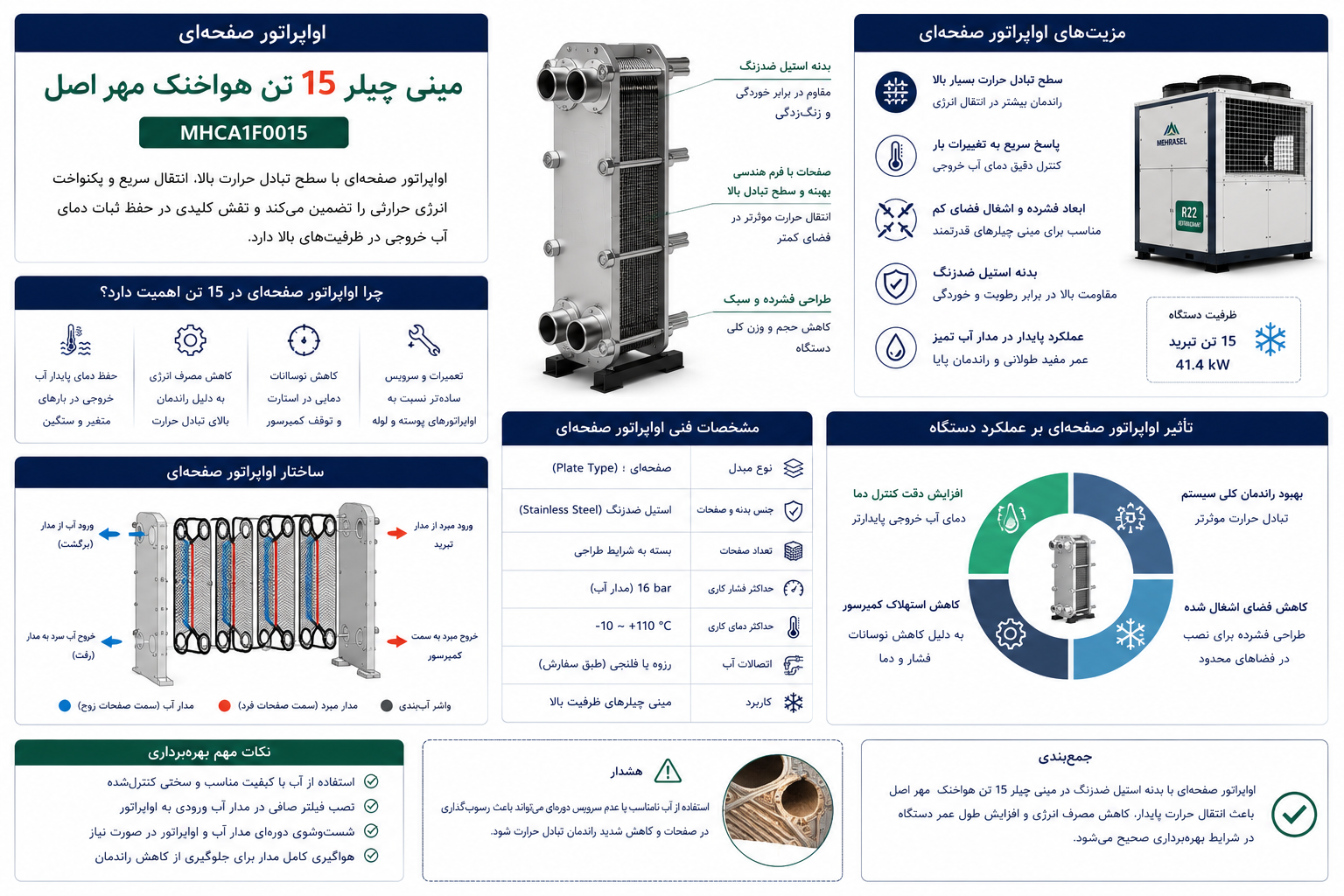

اواپراتور صفحه‌ای و مزیت آن مینی چیلر 15 تن هواخنک مهراصل

اواپراتور این دستگاه از نوع مبدل حرارتی صفحه‌ای است. این نوع اواپراتور به‌خاطر سطح تبادل بالا، ابعاد فشرده و پاسخ سریع به تغییرات حرارتی، گزینه‌ای بسیار مناسب برای مینی چیلرها محسوب می‌شود. در ظرفیت‌های بالاتر، مثل 15 تن، اهمیت این موضوع بیشتر هم می‌شود؛ چون کوچک‌ترین نوسان در تبادل حرارت می‌تواند روی ثبات دمای آب خروجی اثر بگذارد.

بدنه استیل ضدزنگ برای این بخش، یک امتیاز مهم در برابر رطوبت و خوردگی محسوب می‌شود. در مدارهایی که کیفیت آب به‌خوبی کنترل می‌شود، اواپراتور صفحه‌ای می‌تواند سال‌ها عملکرد مؤثر و پایدار داشته باشد و در عین حال فضای کمی از دستگاه را اشغال کند.

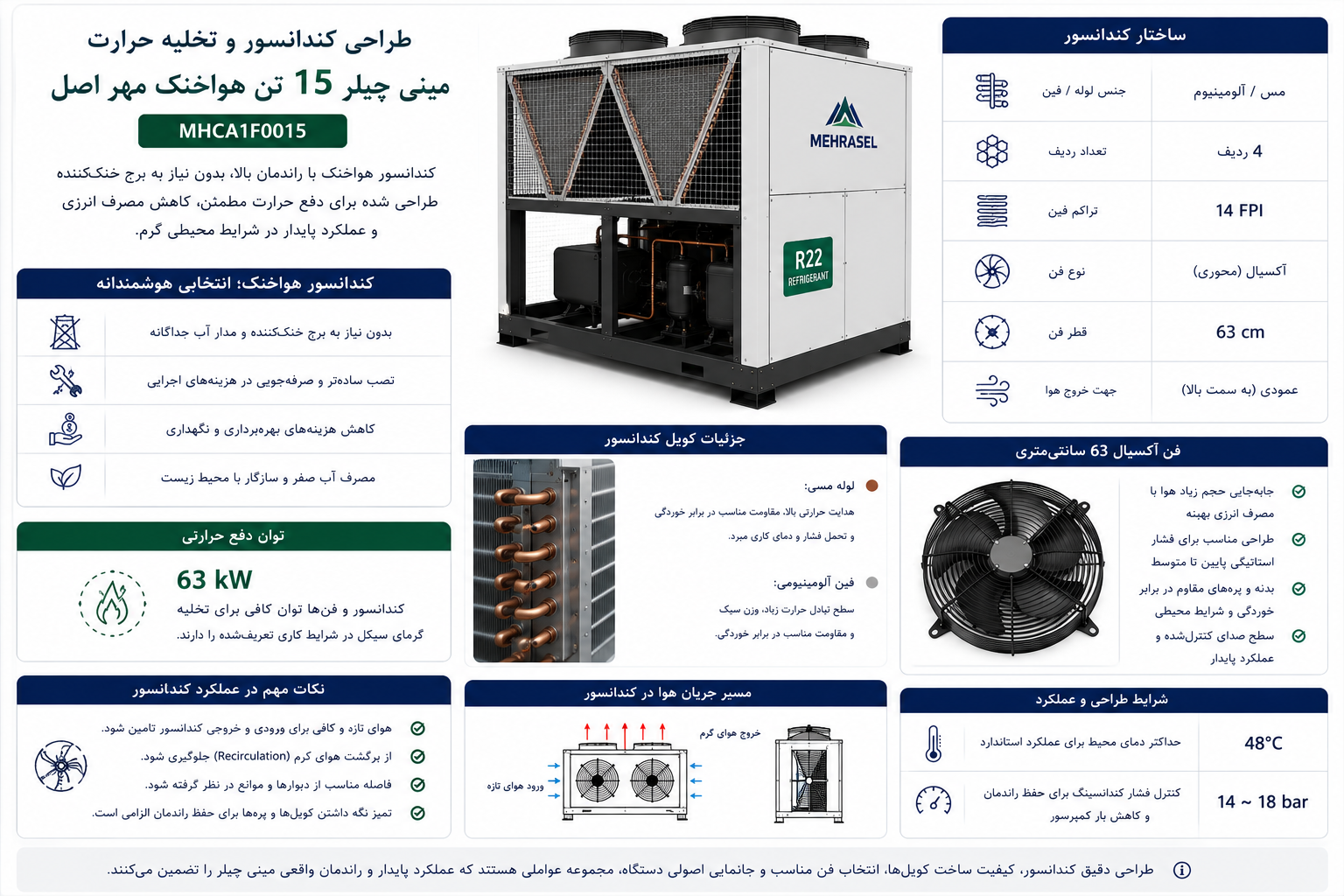

طراحی کندانسور و تخلیه حرارت مینی چیلر 15 تن هواخنک مهراصل

کندانسور هواخنک و مزیت‌های اجرایی آن

در این مینی چیلر از کندانسور هواخنک استفاده شده است. این نوع کندانسور باعث می‌شود دستگاه برای دفع گرما به برج خنک‌کننده یا مدار آب جداگانه نیاز نداشته باشد. همین ویژگی، فرآیند نصب را ساده‌تر می‌کند و هزینه‌های اولیه و نگهداری را کاهش می‌دهد. برای پروژه‌هایی که زیرساخت پیچیده ندارند یا از نظر فضا محدود هستند، این انتخاب بسیار منطقی است.

توان دفع حرارتی این مدل 63 کیلووات است. این عدد نشان می‌دهد که مجموعه کندانسور و فن‌ها برای تخلیه گرمای سیکل در شرایط کاری تعریف‌شده، توان مناسبی در اختیار دارد. در عمل، اگر دفع حرارت به‌درستی انجام نشود، فشار کندانسینگ بالا می‌رود و کمپرسور با بار اضافی کار می‌کند؛ بنابراین کندانسور در موفقیت عملکرد کل دستگاه نقش بسیار مهمی دارد.

کویل مسی و فین آلومینیومی چه نقشی دارند؟

جنس لوله و فین در کندانسور به‌ترتیب مس / آلومینیوم است. مس به‌عنوان مسیر انتقال مبرد، هدایت حرارتی خوبی ارائه می‌دهد و آلومینیوم نیز سطح تبادل مناسبی ایجاد می‌کند. این ترکیب در صنعت تبرید یک راه‌حل جاافتاده و قابل اعتماد است، چون هم راندمان مناسبی دارد و هم از نظر ساخت و نگهداری، قابل قبول است.

تعداد ردیف و تراکم فین چه اثری بر راندمان دارند؟

کندانسور این دستگاه دارای 4 ردیف و تراکم فین 14 است. افزایش تعداد ردیف، سطح تبادل حرارت را بیشتر می‌کند و برای دستگاهی در ظرفیت 15 تن، این موضوع اهمیت زیادی دارد. البته طراحی مؤثر فقط به افزایش سطح ختم نمی‌شود؛ بلکه توزیع مناسب جریان هوا، افت فشار کنترل‌شده و هماهنگی با فن نیز باید در نظر گرفته شود تا راندمان واقعی دستگاه در شرایط محیطی گرم حفظ شود.

فن آکسیال 63 سانتی‌متری و خروج هوای گرم

نوع فن کندانسور محوری یا آکسیال با قطر 63 سانتی‌متر است. فن آکسیال برای جابه‌جایی حجم زیاد هوا در فشار استاتیکی پایین تا متوسط انتخاب مناسبی است و در بسیاری از مینی چیلرهای هواخنک به‌کار می‌رود. در عمل، کیفیت جانمایی دستگاه و فاصله آن از دیوارها، موانع یا مسیر برگشت هوای گرم، تأثیر مستقیمی بر عملکرد فن و راندمان کلی سیستم دارد.

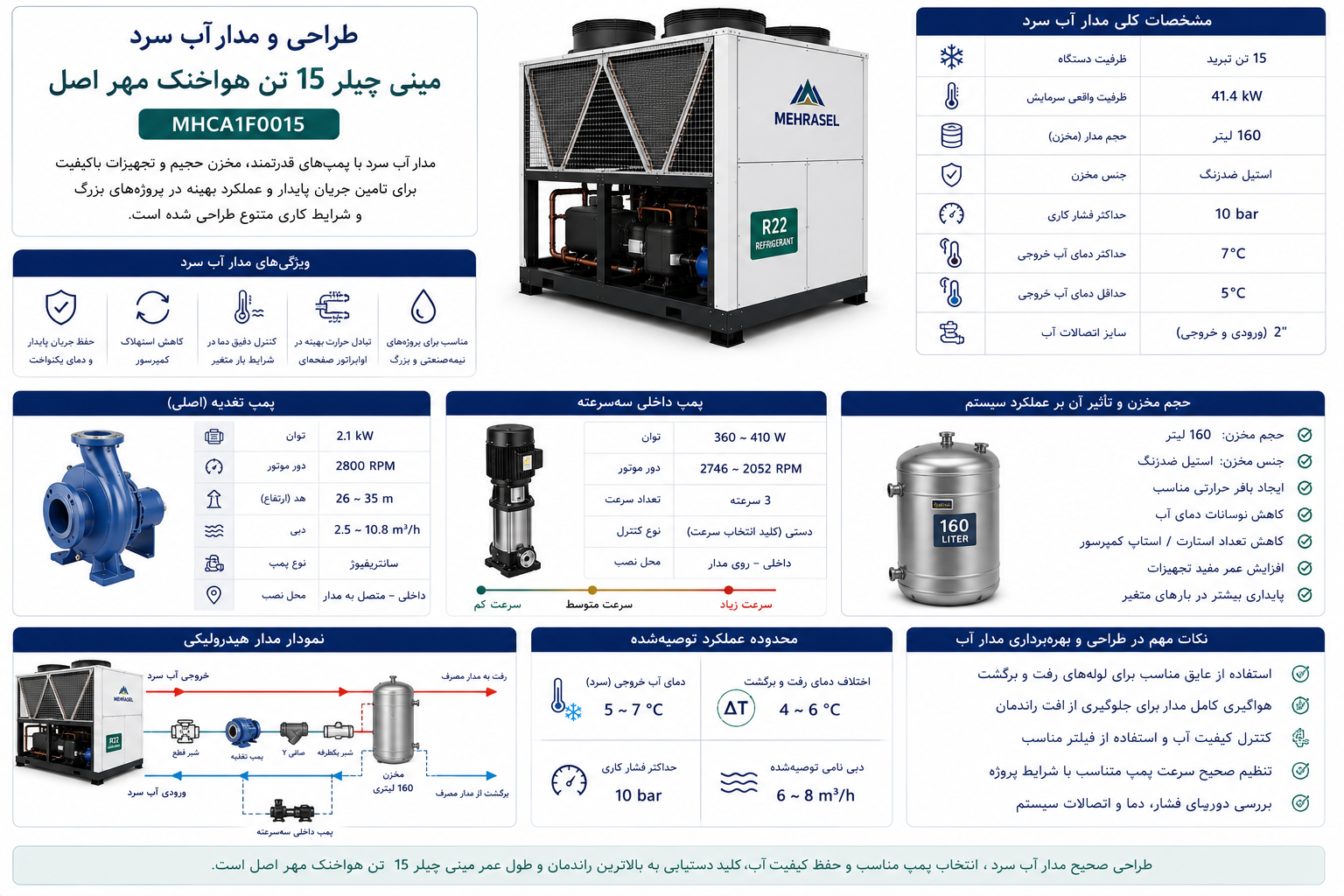

طراحی و مدار آب سرد مینی چیلر 15 تن هواخنک مهراصل

پمپ تغذیه و مشخصات عملکردی مینی چیلر 15 تن هواخنک مهراصل

در این مدل، پمپ تغذیه 2.1 کیلووات با دور 2800 RPM، هد 26 تا 35 متر و دبی 2.5 تا 10.8 مترمکعب بر ساعت در نظر گرفته شده است. این مشخصات نشان می‌دهد که دستگاه برای گردش آب در مدارهایی با نیاز به فشار بالاتر و دبی قابل توجه طراحی شده است. در مینی چیلر 15 تن، پمپ باید بتواند جریان پایدار و کافی را در کل مدار حفظ کند تا اواپراتور در شرایط مناسب تبادل حرارت کار کند.

اگر دبی آب کاهش پیدا کند، اختلاف دمای رفت و برگشت از محدوده مطلوب خارج می‌شود و ظرفیت واقعی دستگاه افت می‌کند. از سوی دیگر، دبی بیش از حد نیز باعث افزایش مصرف انرژی و برهم خوردن تعادل مدار می‌شود. به همین دلیل، انتخاب و تنظیم پمپ در این ظرفیت نقش تعیین‌کننده دارد.

پمپ داخلی سه‌سرعته چه مزیتی ایجاد می‌کند؟

در مشخصات این دستگاه، پمپ داخلی 360 تا 410 وات با دور سه‌سرعته 2746 تا 2052 RPM نیز دیده می‌شود. وجود پمپ داخلی سه‌سرعته کمک می‌کند مدار با انعطاف بیشتری در شرایط مختلف راه‌اندازی و بهره‌برداری شود. در پروژه‌هایی که طول لوله‌کشی، ارتفاع مفید و افت فشار مدار متغیر است، چنین ساختاری می‌تواند تنظیم اولیه سیستم را ساده‌تر کند و پایداری عملکرد را بالا ببرد.

حجم 160 لیتری و اثر آن بر ثبات سیستم

حجم مدار یا مخزن این مینی چیلر 160 لیتر است و جنس آن استیل ضدزنگ می‌باشد. این حجم برای یک دستگاه 15 تن، نقش بافر حرارتی را به‌خوبی ایفا می‌کند و مانع از نوسان شدید دمای آب می‌شود. هرچه حجم مؤثر آب در مدار بیشتر و متعادل‌تر باشد، سیکل کار کمپرسور نرم‌تر خواهد بود و استهلاک ناشی از استارت‌های کوتاه‌مدت نیز کاهش می‌یابد.

نصب، شرایط بهره‌برداری و الزامات اجرایی مینی چیلر 15 تن هواخنک مهراصل

دمای محیط و محدوده کاری دستگاه مینی چیلر 15 تن هواخنک مهراصل

این مینی چیلر برای دمای محیط 40 درجه سانتی‌گراد طراحی شده است. این عدد در مناطق گرم اهمیت زیادی دارد، چون نشان می‌دهد دستگاه برای کار در شرایط آب‌وهوایی نسبتاً سخت نیز آماده است. با این حال، جانمایی صحیح، تهویه مناسب اطراف کندانسور و جلوگیری از بازگشت هوای گرم خروجی به ورودی، همچنان از اصول حیاتی نصب محسوب می‌شوند.

دمای آب خروجی و کاربردهای آن

دمای آب خروجی 12 درجه سانتی‌گراد در این مدل، آن را برای سیستم‌های تهویه مطبوع و مدارهای سرمایش موضعی مناسب می‌کند. در بسیاری از پروژه‌ها، این دمای آب برای تغذیه فن‌کویل‌ها، هواسازها و برخی کاربری‌های فرایندی سبک کاملاً استاندارد و قابل استفاده است. ثبات این دما در طول کار، یکی از شاخص‌های مهم کیفیت یک مینی چیلر است.

سایز لوله ورودی و خروجی و نکات اجرایی نصب

سایز 1 اینچ برای ورودی و خروجی آب، اجرای مدار را در پروژه‌های رایج ساده‌تر می‌کند. البته در زمان نصب، فقط سایز لوله کافی نیست؛ عایق‌کاری اصولی، هواگیری دقیق، استفاده از صافی مناسب، تست نشتی و بالانس دبی نیز باید به‌درستی انجام شوند. کیفیت اجرا در نهایت تعیین می‌کند که دستگاه با مشخصات اسمی خود کار کند یا خیر.

سرویس، نگهداری و عیب‌یابی متداول مینی چیلر 15 تن هواخنک مهراصل

برنامه سرویس دوره‌ای چه چیزهایی را باید پوشش دهد؟

برای حفظ راندمان، لازم است کندانسور به‌صورت منظم تمیز شود، عملکرد فن بررسی گردد، فشارهای سیکل کنترل شوند و سلامت پمپ و مدار آب تحت نظارت باشد. در مینی چیلرها، سرویس دوره‌ای فقط یک اقدام پیشگیرانه نیست؛ بلکه مستقیماً روی مصرف انرژی، پایداری دمای آب و عمر کمپرسور اثر می‌گذارد.

چه علائمی نشان می‌دهد سیستم نیاز به بررسی دارد؟

افت سرمایش، افزایش دمای آب خروجی، کارکرد طولانی کمپرسور، صدای غیرعادی فن یا نوسان فشار، از نشانه‌هایی هستند که باید جدی گرفته شوند. در چنین شرایطی، معمولاً ابتدا باید وضعیت گردش هوا، شارژ مبرد، دبی آب و عملکرد سنسورها بررسی شود. در بسیاری از موارد، مشکل از تنظیمات یا نگهداری است و با یک سرویس دقیق برطرف می‌شود.

جمع‌بندی و پیشنهاد خرید

مینی چیلر 15 تن هواخنک مهراصل مدل MHCA1FO015 یک راهکار مناسب برای پروژه‌هایی است که به ظرفیت سرمایشی بالاتر، پایداری عملکرد، نصب ساده و ابعاد قابل مدیریت نیاز دارند. استفاده از کمپرسور ZR190 کوپلند، کندانسور هواخنک چهارردیفه با کویل مس و فین آلومینیوم، اواپراتور صفحه‌ای استیل، مخزن 160 لیتری و پمپ‌های متناسب با این ظرفیت، این مدل را به گزینه‌ای جدی برای ساختمان‌های متوسط، مراکز اداری و برخی کاربردهای نیمه‌صنعتی تبدیل کرده است.

اگر برای انتخاب دقیق‌تر، محاسبه ظرفیت یا بررسی شرایط نصب به مشاوره فنی نیاز دارید، تیم فروش و پشتیبانی آماده راهنمایی است.
