کابل برق افشان 5 × 10 سیمیا

معرفی کلی کابل برق افشان 5 × 10 سیمیا

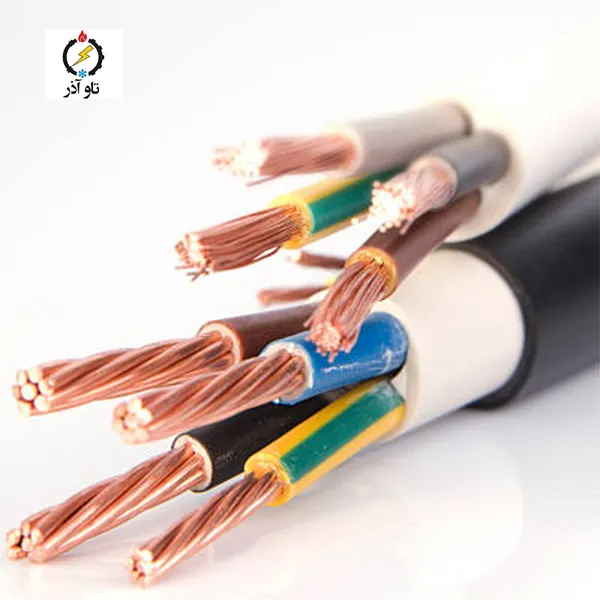

کابل برق افشان 5 × 10 سیمیا یک محصول کاربردی و چندمنظوره است که برای توزیع برق در نصب‌های داخلی، تابلوهای فرعی، کابل‌کشی طبقات و اتصال تجهیزات صنعتی و نیمه‌صنعتی طراحی شده است. این کابل با هادی از جنس مسِ افشان، عایق و روکش از PVC و ساختار منظم رشته‌ها، ترکیبی از جریان‌دهی مناسب، انعطاف‌پذیری و حفاظت مکانیکی را فراهم می‌آورد. میانگین قطر کلی کابل 19 mm است و ضخامت لایه‌های عایق و روکش به‌ترتیب 0.7 mm و 1.8/1 mm اعلام شده‌اند. مقاومت اهمی هادی در دمای 20°C برابر 1.83 Ω/km (≈ 0.001830 Ω/m) است؛ اعداد ذکرشده برای محاسبات پایه مهندسی و انتخاب کابل بر اساس نیاز پروژه قابل استفاده می‌باشند.

مشخصات فنی کلیدی کابل برق افشان 5 × 10 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع: کابل برق افشان (Flexible Power Cable)

– تعداد رشته: 5

– سطح مقطع اسمی هر رشته: 10 mm²

– جنس هادی: مس افشان

– جنس عایق: PVC

– جنس روکش: PVC

– فرکانس کاری: 50-60 Hz

– حداکثر مقاومت اهمی هادی در 20°C: 1.83 Ω/km → 0.001830 Ω/m

– میانگین قطر کلی کابل: 19 mm

– ضخامت روکش خارجی: 1.8 mm

– ضخامت روکش میانی: 1 mm

– ضخامت عایق هر هادی: 0.7 mm

– ولتاژ نامی U0/U: 300/500 V

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره — نمونه بسته‌بندی طول: 100 m



مزایا و موارد کاربرد کابل برق افشان 5 × 10 سیمیا

کابل 5 × 10 mm² سیمیا برای شرایطی طراحی شده که نیاز به چند هادی در یک روکش و جریان‌دهی متوسط وجود دارد. این محصول به‌خصوص در موارد زیر پیشنهاد می‌شود:

– فیدرهای داخلی ساختمان و طبقات که همزمان به چند سیکل تغذیه نیاز دارند.

– تابلوهای فرعی و پنل‌هایی که فضای کمی برای مدیریت چند کابل مجزا دارند.

– اتصال ماشین‌آلات سبک و دستگاه‌های تهویه، پمپ‌ها و یونیت‌های کنترلی.

– پروژه‌های بازسازی و نوسازی که نیاز به کابل با برش متری و بسته‌بندی مرحله‌ای وجود دارد.



مزایای کلیدی:

– نصب سریع: یک کابل جایگزین چند کابل می‌شود و زمان نصب کاهش می‌یابد.

– مدیریت بهتر: کاهش شلوغی در کانال‌ها و تابلوها و نظم بهتر سیم‌کشی.

– انعطاف‌پذیری: هادی افشان امکان عبور از مسیرهای پیچیده را فراهم می‌کند.

– ایمنی: عایق و روکش PVC برای کاربردهای داخلی حفاظت کافی ارائه می‌دهد.



ویژگی‌های الکتریکی و محاسبات مهندسی — تبدیل واحدها

چرا مقاومت هادی مهم است؟

مقاومت هادی تأثیر مستقیم بر افت ولتاژ، تلفات توان و عملکرد حرارتی کابل دارد. مقدار اعلام‌شده برای این کابل 1.83 Ω/km معادل 0.001830 Ω/m است. در طراحی سیستم‌های توزیع برق باید افت ولتاژ حداکثر مجاز را رعایت کنید تا تجهیزات الکتریکی به‌درستی عمل کنند؛ معمولاً هدف حفظ افت ولتاژ تکفاز کمتر از 3% تا 5% می‌باشد.

فرمول‌های پایه و تعاریف

– R_per_m = R_per_km ÷ 1000

– V_drop_one_way = I × R_per_m × L

– V_drop_loop (رفت+برگشت) = 2 × V_drop_one_way

– ΔV_3ph ≈ √3 × I × R_per_m × L

– P_loss (رفت+برگشت) = I² × R_loop، با R_loop = R_per_m × (2 × L)

– برای محاسبات دقیق‌تر در سیستم سه‌فاز اثرات امپدانس القایی و ضریب توان باید لحاظ شود.

مثال‌های عددی تفصیلی برای کاربردهای واقعی

مثال 1 — فیدر کوتاه برای تابلو طبقه یا گروه روشنایی: I = 20 A، طول یک‌طرفه L = 15 m

R_per_m = 0.001830 Ω/m

V_drop_per_m = I × R_per_m = 20 × 0.001830 = 0.036600 V/m

V_drop_total (یک‌طرفه) = 0.549 V

V_drop_loop (رفت+برگشت) = 1.098 V

مقاومت حلقه R_loop = 0.054900 Ω → تلفات P_loss ≈ 21.960 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 0.951 V

درصد افت نسبت به 230 V ≈ 0.239%



مثال 2 — فیدر تابلو فرعی در ساختمان تجاری متوسط: I = 32 A، طول یک‌طرفه L = 30 m

R_per_m = 0.001830 Ω/m

V_drop_per_m = I × R_per_m = 32 × 0.001830 = 0.058560 V/m

V_drop_total (یک‌طرفه) = 1.757 V

V_drop_loop (رفت+برگشت) = 3.514 V

مقاومت حلقه R_loop = 0.109800 Ω → تلفات P_loss ≈ 112.435 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 3.043 V

درصد افت نسبت به 230 V ≈ 0.764%



مثال 3 — فیدر موتور یا یونیت تهویه در فاصله متوسط: I = 45 A، طول یک‌طرفه L = 60 m

R_per_m = 0.001830 Ω/m

V_drop_per_m = I × R_per_m = 45 × 0.001830 = 0.082350 V/m

V_drop_total (یک‌طرفه) = 4.941 V

V_drop_loop (رفت+برگشت) = 9.882 V

مقاومت حلقه R_loop = 0.219600 Ω → تلفات P_loss ≈ 444.690 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 8.558 V

درصد افت نسبت به 230 V ≈ 2.148%



مثال 4 — حالت سنگین برای بررسی طراحی در مسیرهای طولانی: I = 63 A، طول یک‌طرفه L = 100 m

R_per_m = 0.001830 Ω/m

V_drop_per_m = I × R_per_m = 63 × 0.001830 = 0.115290 V/m

V_drop_total (یک‌طرفه) = 11.529 V

V_drop_loop (رفت+برگشت) = 23.058 V

مقاومت حلقه R_loop = 0.366000 Ω → تلفات P_loss ≈ 1452.654 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 19.969 V

درصد افت نسبت به 230 V ≈ 5.013%



تفسیر نتایج و توصیه مهندسی کابل برق افشان 5 × 10 سیمیا

نتایج نشان می‌دهد که کابل 5 × 10 mm² برای فواصل کوتاه تا متوسط و جریان‌های تا حدود 40 A عملکرد مناسبی ارائه می‌دهد. در صورت عبور جریان‌های بالاتر یا افزایش قابل‌توجه طول، افت ولتاژ و تلفات افزایش می‌یابد و ممکن است نیاز به افزایش سطح مقطع یا استفاده از کابل‌های موازی باشد. نکات عملی:

– اگر طول مسیر بیش از 50 m باشد و جریان بیش از 40 A، بررسی افزایش سطح مقطع به 16 mm² یا بیشتر توصیه می‌شود.

– در نصب‌های دسته‌ای (bundle) از ضریب تصحیح جریان استفاده نمایید چرا که توان مجاز کاهش می‌یابد.

– برای بارهای موتوری، جریان راه‌اندازی (inrush) را در انتخاب کابل و حفاظت لحاظ کنید.

– برای سیستم‌های حساس به کیفیت برق، ارزیابی افت سه‌فاز و مدلسازی امپدانس را در نظر بگیرید.

نکات نصب، پایان‌دهی و مدیریت مسیر کابل برق افشان 5 × 10 سیمیا

برای حفظ ایمنی و عملکرد بهینه کابل به نکات زیر توجه کنید:

1) رعایت شعاع خم مجاز برای جلوگیری از آسیب به رشته‌ها و جداسازی عایق.

2) استفاده از ابزار و روش‌های استاندارد برای کشیدن کابل و جلوگیری از اعمال نیروی بیش از حد.

3) پایان‌دهی با سرکابل‌های پرس‌شده مناسب هر هادی برای کاهش مقاومت تماس و افزایش دوام اتصال.

4) گلند و بوشینگ در نقاط ورود/خروج از تابلو برای جلوگیری از سایش روکش.

5) حفاظت مکانیکی در مسیرهای با احتمال برخورد یا سایش با استفاده از داکت یا غلاف محافظ.

6) یادداشت و برچسب‌گذاری رشته‌ها و مسیرها برای سهولت نگهداری و عیب‌یابی در آینده.



استانداردها، آزمایش‌ها و تضمین کیفیت

کابل‌های باکیفیت باید مطابق استانداردهای بین‌المللی و ملی تولید شوند و تحت آزمون‌های متعدد قرار گیرند. آزمون‌های متداول شامل:

– اندازه‌گیری مقاومت هادی و مقایسه با مقدار اعلام‌شده.

– تست مقاومت عایقی و آزمون دی‌الکتریک در ولتاژهای تعیین‌شده.

– آزمون‌های مکانیکی شامل کشش، خم و سایش برای اطمینان از دوام و یکنواختی ساختاری.

– آزمون‌های حرارتی برای بررسی عملکرد کابل در شرایط بار و اتصال کوتاه.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش QC و گواهی تطابق را برای سفارش‌های پروژه‌ای فراهم نماید تا نیازهای فنی و ممیزی‌های پروژه پوشش داده شود.

کاربردهای صنعتی و نمونه‌های پروژه‌ای

این کابل در پروژه‌های صنعتی و ساختمانی مختلف به‌کار می‌رود. نمونه‌های کاربرد عبارت‌اند از:

– توزیع برق در طبقات ساختمان‌های تجاری و مسکونی.

– کابل‌کشی داخل تابلوهای فرعی و پنل‌های کنترل.

– فیدرهای ماشین‌آلات سبک در کارگاه‌ها و خط‌های تولید کوچک.

– اتصال یونیت‌های تهویه مطبوع و سیستم‌های تهویه صنعتی.



نمونه پروژه: در یک پروژه بازسازی اداری، کابل 5 × 10 mm² سیمیا برای فیدر طبقات انتخاب شد؛ با محاسبات دقیق افت ولتاژ، انتخاب صحیح طول‌ها و نصب مطابق اصول، سیستم بدون نوسان و با راندمان مناسب کار میکند.

سفارش، بسته‌بندی و خدمات پس از فروش

واحد فروش: عرضه به‌صورت برش متری (1 meter)، کلاف یا قرقره براساس نیاز پروژه. برای سفارش‌های حجیم امکان ارائه قرقره‌های سفارشی، برچسب‌گذاری و بسته‌بندی پروژه‌ای وجود دارد. نکات سفارش:

– تعیین نوع بسته‌بندی (کلاف یا قرقره) و طول مورد نیاز (مثلاً 100 m) هنگام استعلام.

– درخواست دیتاشیت فنی یا گواهی‌های تست در صورت نیاز به مستندات قابل ارائه.

– درخواست نمونه جهت تایید فنی قبل از سفارش عمده در پروژه‌های حساس ممکن است.



برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل 5 × 10 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر سهند آماده پشتیبانی و ارسال نمونه است.

سوالات متداول (FAQ) کوتاه

Q1: آیا این کابل برای فضای باز مناسب است؟

A1: نسخه با عایق و روکش PVC معمولاً برای نصب‌های داخلی توصیه می‌شود. برای فضای باز یا شرایط مرطوب از کابل‌های با روکش ویژه یا لوله محافظ استفاده کنید.



Q2: چگونه افت ولتاژ را محاسبه کنم؟

A2: از فرمول V_drop = I × R_per_m × L استفاده کنید و در صورت نیاز افت حلقه یا سه‌فاز را محاسبه نمایید. برای محاسبات دقیق‌تر ضریب توان و امپدانس القایی را در نظر بگیرید.



Q3: واحد فروش چیست؟

A3: واحد فروش به‌صورت برش متری (1 meter) یا کلاف/قرقره ارائه می‌شود.



جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل برق افشان 5 × 10 سیمیا یک گزینه کارا، مقرون‌به‌صرفه و با قابلیت نصب ساده برای بسیاری از پروژه‌های صنعتی و ساختمانی است. شرکت تاو آذر سهند با بیش از 18  سال تجربه در تأمین و توزیع سیم و کابل، تضمین‌کننده ارائه کالای اصل، مدارک فنی و پشتیبانی مهندسی می‌باشد. ما خدماتی از جمله برش متری دقیق، بسته‌بندی پروژه‌ای، ارائه دیتاشیت و ارسال نمونه برای تایید فنی را فراهم می‌کنیم. جهت استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل 5 × 10 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره و ارسال نمونه است.
