کابل برق افشان 4 × 25 سیمیا

معرفی کلی کابل برق افشان 4 × 25 سیمیا

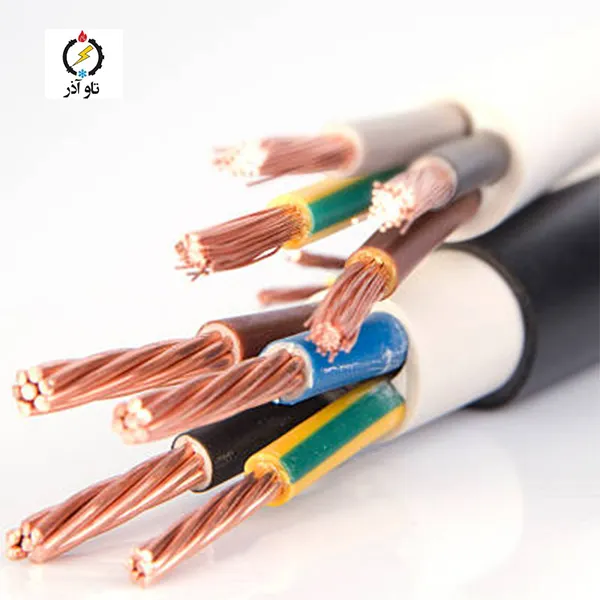

کابل برق افشان 4 × 25 سیمیا با هادی از جنس مس آنیل شده کلاس 5 و عایق از نوع آمیزه PVC نوع D و روکش آمیزه PVC نوع ST5، یک راهکار استاندارد و صنعتی برای توزیع برق فشارضعیف در ساختمان‌ها، تابلوها و سایت‌های صنعتی است. این کابل با طراحی افشان، انعطاف‌پذیری مناسبی برای نصب در مسیرهای پیچیده و داخل تابلوها ارائه می‌دهد و مناسب کاربردهایی است که نیاز به ظرفیت جریان قابل‌توجه، قابلیت نصب قابل اطمینان و ارائه عملکرد پایدار در طول زمان دارند. ولتاژ نامی این کابل 600/1000 V اعلام شده است و ساختار چهار رشته‌ای آن امکان تغذیه سه فاز همراه با ارت یا نول را به صورت مجتمع فراهم می‌سازد. شامل مشخصات فنی، محاسبات مهندسی، مثال‌های عددی، نکات نصب، استانداردها، کاربردها و معرفی شرکت ارائه شده است.

مشخصات فنی کلیدی کابل برق افشان 4 × 25 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: فشار ضعیف، کابل برق افشان

– تعداد رشته: 4

– سطح مقطع هر هادی: 25 mm²

– جنس هادی: مس آنیل شده (class 5)

– جنس عایق: آمیزه PVC نوع D

– جنس روکش: آمیزه PVC نوع ST5

– ولتاژ نامی U0/U: 600/1000 V

– مقاومت هادی تقریبی در 20°C: 0.724 Ω/km → 0.000724 Ω/m

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه



مزایا و موارد کاربرد کابل برق افشان 4 × 25 سیمیا

کابل 4 × 25 mm² سیمیا گزینه‌ای متعادل بین ظرفیت و هزینه است که برای بسیاری از پروژه‌های توزیع محلی مناسب می‌باشد. از مهم‌ترین مزایا و موارد کاربرد این کابل می‌توان به موارد زیر اشاره نمود:

– فیدرهای تابلو فرعی و توزیع داخلی ساختمان‌ها.

– اتصال موتورهای کوچک تا متوسط و یونیت‌های کنترلی.

– تغذیه مدارات روشنایی و پریزها در پروژه‌های تجاری و اداری.

– نصب در داکت‌ها و کانال‌های استاندارد به دلیل قطر مناسب کابل.

– عرضه به‌صورت برش متری یا کلاف که برای پیمانکاران و پروژه‌های با نیازهای متغیر مناسب است.



مزیت دیگر این کابل، هادی مس آنیل شده کلاس 5 است که انعطاف‌پذیری نصب را افزایش داده و امکان عبور از مسیرهای پیچیده را می‌دهد.

مشخصات الکتریکی و محاسبات مهندسی — تبدیل واحدها

اهمیت مقاومت هادی در طراحی سیستم

مقاومت هادی برای سطح مقطع 25 mm² تقریباً 0.724 Ω/km است که معادل 0.000724 Ω/m می‌باشد. این پارامتر نقش محوری در محاسبات افت ولتاژ، تلفات حرارتی و انتخاب تجهیزات حفاظتی ایفا می‌کند. در ادامه فرمول‌های پایه و مثال‌های عددی کاربردی برای سناریوهای متداول ارائه شده است.

فرمول‌های پایه

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 2 × V_drop_one_way

– برآورد سه‌فاز (تقریبی): ΔV_3ph ≈ √3 × I × R_per_m × L

– تلفات Joule رفت+برگشت: P_loss = I² × R_loop با R_loop = R_per_m × (2 × L)

– در محاسبات دقیق‌تر تأثیر امپدانس القایی و ضریب توان باید لحاظ شود.

مثال‌های عددی کاربردی — گام‌به‌گام

مثال 1 — فیدر داخلی کوتاه، تابلو فرعی: I = 80 A، طول یک‌طرفه L = 20 m

R_per_m = 0.000724 Ω/m

V_drop_per_m = I × R_per_m = 80 × 0.000724 = 0.057920 V/m

V_drop_total (یک‌طرفه) = 1.158 V

V_drop_loop (رفت+برگشت) = 2.317 V

مقاومت حلقه R_loop = 0.028960 Ω → تلفات P_loss ≈ 185.344 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 2.006 V

درصد افت نسبت به 400 V ≈ 0.290%



مثال 2 — فیدر طبقات یا فیدر روشنایی مجتمع تجاری: I = 125 A، طول یک‌طرفه L = 50 m

R_per_m = 0.000724 Ω/m

V_drop_per_m = I × R_per_m = 125 × 0.000724 = 0.090500 V/m

V_drop_total (یک‌طرفه) = 4.525 V

V_drop_loop (رفت+برگشت) = 9.050 V

مقاومت حلقه R_loop = 0.072400 Ω → تلفات P_loss ≈ 1131.250 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 7.838 V

درصد افت نسبت به 400 V ≈ 1.131%



مثال 3 — فیدر وسیع‌تر برای تابلو فرعی در سایت صنعتی: I = 160 A، طول یک‌طرفه L = 100 m

R_per_m = 0.000724 Ω/m

V_drop_per_m = I × R_per_m = 160 × 0.000724 = 0.115840 V/m

V_drop_total (یک‌طرفه) = 11.584 V

V_drop_loop (رفت+برگشت) = 23.168 V

مقاومت حلقه R_loop = 0.144800 Ω → تلفات P_loss ≈ 3706.880 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 20.064 V

درصد افت نسبت به 400 V ≈ 2.896%



مثال 4 — حالت سنگین برای تحلیل طراحی مسیرهای طولانی: I = 200 A، طول یک‌طرفه L = 200 m

R_per_m = 0.000724 Ω/m

V_drop_per_m = I × R_per_m = 200 × 0.000724 = 0.144800 V/m

V_drop_total (یک‌طرفه) = 28.960 V

V_drop_loop (رفت+برگشت) = 57.920 V

مقاومت حلقه R_loop = 0.289600 Ω → تلفات P_loss ≈ 11584.000 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 50.160 V

درصد افت نسبت به 400 V ≈ 7.240%



تفسیر نتایج و توصیه‌های مهندسی کابل برق افشان 4 × 25 سیمیا

نتایج محاسبات نشان می‌دهد که کابل 4 × 25 mm² برای فواصل کوتاه تا متوسط و جریان‌های تا حدود 125-160 A با عملکرد قابل قبول مناسب است؛ با این وجود در مسیرهای بلند یا بارهای سنگین‌تر نیاز به بازنگری سطح مقطع یا انتخاب کابل‌های موازی وجود دارد. توصیه‌های عملی:

– اگر طول مسیر بیش از 100 m است و جریان نزدیک به 160 A یا بالاتر می‌باشد، بررسی افزایش سطح مقطع به 35 mm² یا استفاده از دو کابل موازی توصیه می‌شود.

– در نصب‌های دسته‌ای (bundle) از ضرایب تصحیح جریان استفاده کنید، زیرا توان مجاز کابل کاهش می‌یابد.

– در انتخاب کابل برای موتورها، جریان راه‌اندازی و شرایط اتصال کوتاه را در نظر داشته باشید.

– برای پروژه‌های حساس به کیفیت ولتاژ، تحلیل سه‌فاز و امپدانس را انجام دهید.

نکات نصب، پایان‌دهی و حفاظت مکانیکی کابل برق افشان 4 × 25 سیمیا

برای نصب ایمن و با کیفیت رعایت نکات زیر ضروری است:

1) رعایت شعاع خم مجاز برای کابل‌های افشان تا از آسیب به رشته‌ها جلوگیری شود.

2) استفاده از گلند و بوشینگ مناسب در نقاط ورود به تابلو و جلوگیری از سایش روکش.

3) پایان‌دهی با سرکابل‌های پرس‌شده استاندارد جهت کاهش مقاومت تماس.

4) جلوگیری از کشش بیش از حد هنگام کشیدن کابل و استفاده از رولرها و ابزار مناسب.

5) محافظت مکانیکی در مسیرهایی که احتمال ضربه یا سایش وجود دارد با استفاده از داکت یا لوله محافظ.

6) برای نصب در کانال‌های بسته، مدیریت حرارت و تهویه مناسب را در نظر بگیرید.

استانداردها، آزمون‌ها و تضمین کیفیت

کابل‌های قدرت باید مطابق استانداردهای بین‌المللی و ملی تولید و آزمون شوند. آزمون‌های معمول شامل:

– اندازه‌گیری مقاومت هادی و کنترل مقادیر مطابق مرجع.

– تست مقاومت عایقی و آزمون دی‌الکتریک در ولتاژ مشخص.

– آزمون‌های مکانیکی شامل تست کشش، خم و سایش برای اطمینان از دوام ساختاری.

– آزمون‌های حرارتی جهت بررسی عملکرد در شرایط بار و اتصال کوتاه.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های QC و گواهی تطابق را برای سفارش‌های پروژه‌ای تهیه و ارائه نماید.

کاربردهای متداول و نمونه‌های پروژه‌ای کابل برق افشان 4 × 25 سیمیا

موارد کاربرد این کابل شامل موارد زیر است:

– فیدرهای داخلی و تابلوهای فرعی در ساختمان‌های تجاری و مجتمع‌های اداری.

– کابل‌کشی برای تغذیه موتورها و دستگاه‌های نیمه‌صنعتی.

– پروژه‌های بازسازی و توسعه که نیاز به برش متری و بسته‌بندی سفارشی دارند.

– استفاده در تابلوها، کانال‌ها و داکت‌هایی که فضای نسبتا محدودی برای کابل‌کشی دارند.



نمونه پروژه: در یک مجتمع اداری با چند طبقه، کابل 4 × 25 mm² سیمیا برای فیدر طبقات انتخاب میشود؛ با محاسبات افت ولتاژ و نصب استاندارد، سیستم با پایداری و عملکرد مناسب عمل مینماید.

سفارش، بسته‌بندی و خدمات پس از فروش

واحد فروش: عرضه به‌صورت برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه. برای سفارش‌های حجیم امکان ارائه قرقره‌های سفارشی، برچسب‌گذاری و بسته‌بندی پروژه‌ای وجود دارد.

نکات سفارش:

– تعیین طول و نوع بسته‌بندی هنگام استعلام قیمت (مثلاً 100 m، 500 m یا برش متری).

– درخواست دیتاشیت فنی یا گواهی‌های تست در صورت نیاز به مستندات فنی.

– ارسال نمونه جهت بررسی فنی قبل از سفارش عمده در پروژه‌های حساس می‌تواند مفید باشد.



برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل 4 × 25 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر آماده پاسخگویی است.

سوالات متداول (FAQ) کوتاه

Q1: آیا این کابل برای فضای باز مناسب است؟

A1: نسخه استاندارد با عایق PVC معمولاً برای نصب‌های داخلی مناسب است؛ برای کاربردهای فضای باز یا دفنی از روکش‌ها یا پیش‌بینی محافظت مکانیکی اضافی استفاده کنید.



Q2: چگونه افت ولتاژ را سریع محاسبه کنم؟

A2: از فرمول V_drop = I × R_per_m × L استفاده نمایید و در صورت نیاز افت حلقه یا سه‌فاز را محاسبه کنید. مقادیر دقیق مقاومت را از دیتاشیت سازنده استخراج نمایید.



Q3: واحد فروش چیست؟

A3: واحد فروش به‌صورت برش متری (1 meter) یا کلاف/قرقره ارائه می‌شود.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل افشان 4 × 25 mm² سیمیا یک انتخاب مطمئن برای پروژه‌های تجاری و صنعتی سبک تا متوسط است که نیاز به تعادل بین انعطاف‌پذیری، ظرفیت جریان‌دهی و قیمت دارند. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین و پشتیبانی سیم و کابل، تضمین‌کننده ارائه کالای اصل، دیتاشیت فنی و پشتیبانی مهندسی می‌باشد. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل 4 × 25 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره و ارسال نمونه برای تایید فنی است.
