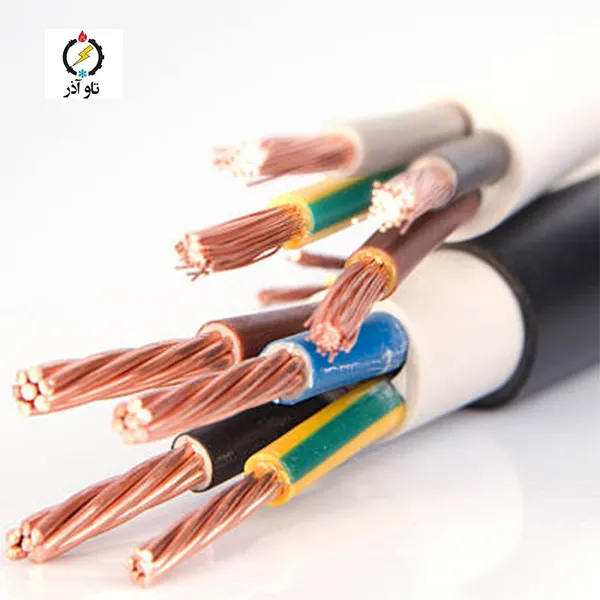

کابل برق افشان 3 × 35 سیمیا

معرفی کلی کابل برق افشان 3 × 35 سیمیا

کابل برق افشان 3 × 35 mm² برند سیمیا با هادی از جنس مس آنیل شده کلاس 5 و عایق از نوع آمیزه PVC نوع D، محصولی قدرتمند برای توزیع برق در پروژه‌های صنعتی، تجاری و ساختمانی بزرگ است. روکش نهایی از جنس آمیزه PVC نوع ST5 انتخاب شده تا مقاومت مکانیکی و مقاومت در برابر شرایط محیطی داخلی را افزایش دهد. ولتاژ نامی این کابل 600/1000 V است و طراحی آن برای کاربردهایی که نیاز به عبور جریان‌های بالا و کاهش افت ولتاژ در مسیرهای طولانی دارند، مناسب می‌باشد. متن شامل مشخصات فنی، محاسبات مقاومت و افت ولتاژ با مثال‌های عددی، مزایا، نکات نصب و ایمنی، استانداردها، نمونه‌های پروژه‌ای و پاراگراف معرفی شرکت تاو آذر سهند می‌باشد

مشخصات فنی کلیدی کابل برق افشان 3 × 35 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: فشار ضعیف، کابل برق افشان چندرشته‌ای

– پیکربندی: 3 فاز × 35 mm²

– جنس و کلاس هادی: مس آنیل شده کلاس 5

– جنس عایق: آمیزه PVC نوع D

– جنس روکش نهایی: آمیزه PVC نوع ST5

– ولتاژ نامی: 600/1000 V

– مقاومت هادی در 20°C (اعلامی/تقریبی): 0.524 Ω/km → 0.000524 Ω/m

– واحد فروش: برش متری (1 meter) یا قرقره/کلاف بنا به سفارش پروژه



مزایا و موارد کاربرد کابل برق افشان 3 × 35 سیمیا

کابل 3 × 35 mm² سیمیا ترکیبی از ظرفیت جریان‌دهی بالا، پایداری الکتریکی و دوام مکانیکی را ارائه می‌کند. این کابل در مواردی که نیاز به تغذیه موتورها، فیدرهای تابلوهای اصلی، اتصالات ساب‌استیشن‌های کوچک و توزیع برق در سایت‌های صنعتی وجود دارد، انتخاب مناسبی است. برخی از مزایای کلیدی عبارت‌اند از:

– ظرفیت عبور جریان بالا با افت ولتاژ کم در فواصل طولانی.

– هادی مس آنیل‌شده کلاس 5 برای انعطاف‌پذیری نصب و تحمل تنش‌های مکانیکی.

– عایق و روکش با کیفیت برای مقاومت در برابر سایش و شرایط نصب داخلی.

– مناسب برای نصب در داکت، کانال‌ها و مسیرهای صنعتی که نیاز به کابل با قطر متوسط و عملکرد بالا دارند.



مشخصات الکتریکی و محاسبات مهندسی کابل برق افشان 3 × 35 سیمیا

نقش مقاومت هادی در انتخاب کابل

مقاومت هادی یکی از پارامترهای کلیدی در تعیین افت ولتاژ و تلفات است. مقدار تقریبی مقاومت برای هادی 35 mm² برابر 0.524 Ω/km است که معادل 0.000524 Ω/m می‌باشد. در ادامه فرمول‌ها و مثال‌های عددی گام‌به‌گام برای محاسبات مهندسی ارائه شده است.

فرمول‌های پایه و تعاریف

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– افت ولتاژ (یک‌طرفه): V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 2 × V_drop_one_way

– افت سه‌فاز تقریبی برای بار متقارن: ΔV_3ph ≈ √3 × I × R_per_m × L

– تلفات Joule (رفت+برگشت): P_loss = I² × R_loop، با R_loop = R_per_m × (2 × L)

– برای محاسبات دقیق در سیستم سه‌فاز، امپدانس القایی و ضریب توان باید لحاظ شوند.

مثال‌های عددی تفصیلی — گام‌به‌گام

مثال 1 — فیدر متوسط بین تابلوها (متداول): I = 100 A، طول یک‌طرفه L = 50 m

R_per_m = 0.000524 Ω/m

V_drop_per_m = I × R_per_m = 100 × 0.000524 = 0.052400 V/m

V_drop_total (یک‌طرفه) = 2.620 V

V_drop_loop (رفت+برگشت) = 5.240 V

مقاومت حلقه R_loop = 0.052400 Ω → تلفات P_loss ≈ 524.000 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 4.538 V

درصد افت نسبت به 400 V ≈ 0.6550% — نسبت به 600 V ≈ 0.4367%



مثال 2 — فیدر طولانی‌تر در واحد صنعتی: I = 150 A، طول یک‌طرفه L = 100 m

R_per_m = 0.000524 Ω/m

V_drop_per_m = I × R_per_m = 150 × 0.000524 = 0.078600 V/m

V_drop_total (یک‌طرفه) = 7.860 V

V_drop_loop (رفت+برگشت) = 15.720 V

مقاومت حلقه R_loop = 0.104800 Ω → تلفات P_loss ≈ 2358.000 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 13.614 V

درصد افت نسبت به 400 V ≈ 1.9650% — نسبت به 600 V ≈ 1.3100%



مثال 3 — فیدر سنگین برای خطوط تولید بزرگ: I = 200 A، طول یک‌طرفه L = 200 m

R_per_m = 0.000524 Ω/m

V_drop_per_m = I × R_per_m = 200 × 0.000524 = 0.104800 V/m

V_drop_total (یک‌طرفه) = 20.960 V

V_drop_loop (رفت+برگشت) = 41.920 V

مقاومت حلقه R_loop = 0.209600 Ω → تلفات P_loss ≈ 8384.000 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 36.304 V

درصد افت نسبت به 400 V ≈ 5.2400% — نسبت به 600 V ≈ 3.4933%



مثال 4 — حالت حساس برای تحلیل طراحی در سایت‌های بزرگ: I = 300 A، طول یک‌طرفه L = 300 m

R_per_m = 0.000524 Ω/m

V_drop_per_m = I × R_per_m = 300 × 0.000524 = 0.157200 V/m

V_drop_total (یک‌طرفه) = 47.160 V

V_drop_loop (رفت+برگشت) = 94.320 V

مقاومت حلقه R_loop = 0.314400 Ω → تلفات P_loss ≈ 28296.000 W

برآورد افت سه‌فاز: ΔV_3ph ≈ 81.684 V

درصد افت نسبت به 400 V ≈ 11.7900% — نسبت به 600 V ≈ 7.8600%



تحلیل نتایج و توصیه‌های مهندسی کابل برق افشان 3 × 35 سیمیا

تحلیل نتایج نشان می‌دهد که کابل 3 × 35 mm² برای جریان‌ها و مسافت‌های صنعتی معمول عملکرد خوبی دارد؛ اما برای هر پروژه باید براساس شرایط واقعی شامل دمای محیط، نحوه نصب (آزاد یا در دسته) و ضریب توان، بررسی دقیق انجام شود. نکات پیشنهادی مهندسی:

– برای کاهش افت ولتاژ در مسیرهای بسیار طولانی، افزایش سطح مقطع یا استفاده از هادی‌های موازی را مدنظر قرار دهید.

– در نصب‌های دسته‌ای، ضرایب تصحیح جریان را اعمال کنید تا از افزایش دما و کاهش تحمل جریان جلوگیری شود.

– در حضور هارمونیک یا بارهای نامتقارن، تاثیر بر جریان نول و انتخاب مناسب نول را بررسی کنید.

– همیشه از دیتاشیت سازنده برای مقادیر دقیق مقاومت، گرمایی و جریان مجاز استفاده نمایید.

نکات نصب، پایان‌دهی و حفاظت مکانیکی کابل برق افشان 3 × 35 سیمیا

در نصب و راه‌اندازی این کابل به نکات زیر توجه کنید:

1) حمل و نقل و جابجایی: کابل‌های با سطح مقطع بالا سنگین هستند؛ از تجهیزات مناسب برای جابجایی استفاده کنید.

2) رعایت شعاع خم مجاز و جلوگیری از خم‌های تند که می‌تواند به رشته‌ها آسیب برساند.

3) استفاده از گلند و بوشینگ در نقاط ورود به تابلو برای جلوگیری از سایش و آسیب به روکش.

4) پایان‌دهی با سرکابل‌های مناسب و پرس‌شده جهت کاهش مقاومت تماس.

5) حفاظت مکانیکی: در مسیرهایی که احتمال ضربه یا سایش وجود دارد از داکت یا لوله محافظ استفاده کنید.

6) در صورت نصب در کانال‌های بسته یا محیط‌های گرم، مدیریت حرارت و تهویه مناسب را در طراحی لحاظ کنید.

استانداردها، آزمون‌ها و تضمین کیفیت کابل برق افشان 3 × 35 سیمیا

کابل‌های قدرت باید مطابق استانداردهای بین‌المللی و ملی تولید و آزمون شوند. آزمون‌های مرسوم شامل:

– اندازه‌گیری مقاومت هادی و انطباق با مقدار مرجع.

– تست مقاومت عایقی و آزمون دی‌الکتریک در ولتاژ مناسب.

– آزمون‌های مکانیکی و ابعادی شامل کنترل قطر کلی، ضخامت عایق و یکنواختی ساختاری.

– آزمون‌های حرارتی برای بررسی عملکرد در شرایط بار و اتصال کوتاه.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های QC و گواهی تطابق را برای سفارش‌های پروژه‌ای تهیه و ارائه نماید.

کاربردهای متداول و نمونه‌های پروژه‌ای کابل برق افشان 3 × 35 سیمیا

موارد کاربرد معمول این کابل عبارت‌اند از:

– فیدرهای اصلی و ساب‌فیدرها در کارخانه‌ها و سایت‌های صنعتی.

– تغذیه تابلوهای اصلی در ساختمان‌های بزرگ و مجتمع‌های تجاری.

– اتصال بین ساب‌استیشن‌ها و تابلوهای توزیع در سایت‌های صنعتی.

– تغذیه موتورها و پمپ‌ها با توان بالا در خطوط تولید.



نمونه پروژه: در یک سایت صنعتی کابل 3 × 35 mm² سیمیا برای تغذیه تابلو اصلی و چندین تابلو فرعی استفاده شد؛ با طراحی صحیح مسیرها، انتخاب مقاطع مناسب و اجرای استاندارد، عملکرد پایدار و کاهش تلفات گزارش شد.

سفارش، بسته‌بندی و خدمات پس از فروش

واحد فروش: عرضه به‌صورت برش متری (1 meter) یا قرقره/کلاف طبق نیاز پروژه. برای سفارش‌های حجیم امکان ارائه قرقره‌های سفارشی، برچسب‌گذاری و ارائه دیتاشیت و گزارش QC قبل از ارسال وجود دارد.

نکات سفارش:

– مشخص کنید آیا نیاز به طول‌های استاندارد (مثلاً 500 m یا 1000 m) یا برش متری دارید.

– در صورت نیاز به گزارش‌های تست یا گواهی تطابق، هنگام استعلام قید نمایید.

– ارسال نمونه جهت تایید فنی قبل از سفارش عمده در پروژه‌های حساس امکان‌پذیر است.



سوالات متداول (FAQ) کوتاه

Q1: این کابل برای چه نوع پروژه‌هایی مناسب است؟

A1: مناسب برای پروژه‌های صنعتی، ساب‌فیدرها، تغذیه تابلوهای اصلی و هر کاربردی که نیاز به جریان بالا و کاهش افت ولتاژ دارد.



Q2: آیا می‌توان دیتاشیت و گزارش‌های QC را دریافت کرد؟

A2: بله، شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های تست و گواهی تطابق را برای سفارش‌های پروژه‌ای فراهم نماید.



Q3: واحد فروش چیست؟

A3: واحد فروش به‌صورت برش متری (1 meter) یا قرقره/کلاف ارائه می‌گردد.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل برق افشان 3 × 35 سیمیا انتخابی مطمئن برای پروژه‌هایی است که به ظرفیت جریان بالا، پایداری الکتریکی و دوام مکانیکی نیاز دارند. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین و پشتیبانی سیم و کابل، تضمین‌کننده ارائه کالای اصل، دیتاشیت فنی و پشتیبانی مهندسی می‌باشد. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل 3 × 35 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره و ارسال نمونه برای تایید فنی می‌باشد.
