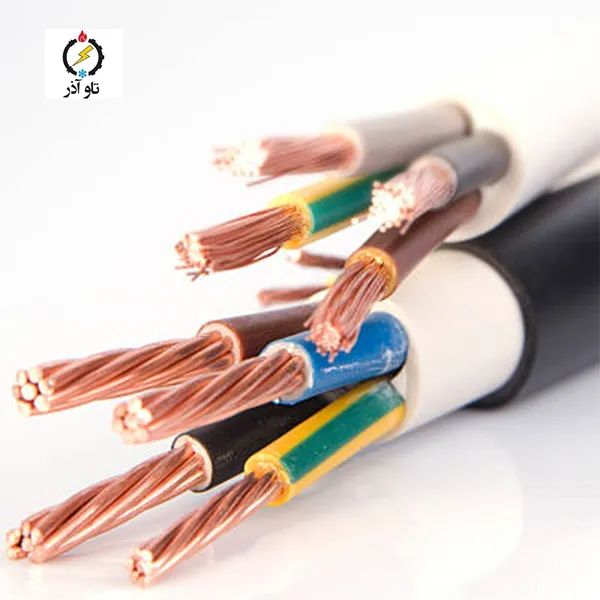

کابل برق افشان 3 × 1 سیمیا

معرفی کلی کابل برق افشان 3 × 1 سیمیا

کابل برق افشان 3 × 1 سیمیا یک کابل فشارضعیف و انعطاف‌پذیر با سه هادی افشان است که برای کاربردهای متعدد در سیستم‌های روشنایی، تابلوها، کابل‌کشی کنترل و اتصال تجهیزات کم‌مصرف طراحی شده است. این کابل با روکش PVC و مشخصات الکترونیکی اعلام‌شده، گزینه‌ای اقتصادی و قابل‌اعتماد برای پروژه‌های مسکونی، تجاری و صنعتی سبک محسوب می‌شود. متن شامل مشخصات فنی، محاسبات مهندسی (تبدیل مقاومت، محاسبات افت ولتاژ با مثال‌های عددی)، نکات نصب و پایان‌دهی، استانداردها و آزمون‌ها، کاربردها، واحد فروش و پاراگراف معرفی شرکت تاو آذر سهند و دلایل انتخاب ما می‌باشد.

مشخصات فنی کلیدی کابل برق افشان 3 × 1 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع سیم: کابل فشارضعیف، کابل برق افشان

– تعداد هادی: 3

– سطح مقطع هر هادی: 1 mm²

– جنس عایق و روکش: PVC

– میانگین قطر کلی: min 0.8 mm / max 6.0 mm

– حداکثر مقاومت DC هادی در 20°C: 26.0 Ω/km

– مقاومت هادی بر متر: 0.026000 Ω/m

– حداقل مقاومت عایقی: 0.011 MΩ·km at 70°C

– کدبندی و استاندارد: DIN/VDE 0271/0276 NYMHY

– ولتاژ اسمی U0/U: 300/500 V

– محدوده دمایی عملکرد: -30°C to +70°C

– واحد فروش: برش متری (1 meter) یا کلاف بر اساس نیاز؛ نمونه بسته‌بندی طول: 10000 cm (≈ 100 m)



مزایا و موارد کاربرد کابل برق افشان 3 × 1 سیمیا

کابل 3 × 1 mm² سیمیا به‌دلیل ترکیب انعطاف‌پذیری، قیمت اقتصادی و تطابق با استانداردهای مرجع، در پروژه‌های متعدد کاربرد دارد. مزایای اصلی عبارت‌اند از:

– انعطاف‌پذیری و نصب آسان: هادی‌های افشان امکان خم‌کاری و عبور از مسیرهای پیچیده را بدون آسیب‌رساندن به رشته‌ها فراهم می‌کنند.

– مناسب برای مدارهای روشنایی و کنترل: سطح مقطع 1 mm² برای سیم‌کشی روشنایی، مدارهای فرمان و برخی کابل‌های رابط مناسب و رایج است.

– ابعاد جمع‌وجور: میانگین قطر کمتر باعث سهولت عبور از داکت‌ها، لوله‌ها و پنل‌ها می‌شود.

– انطباق با استاندارد DIN/VDE و ارائه مشخصات فنی معتبر.

– عرضه برش متری که امکان تهیه دقیق طول مورد نیاز پروژه را فراهم می‌آورد و از هدررفت کابل جلوگیری می‌کند.

مشخصات الکتریکی و تبدیل واحدها کابل برق افشان 3 × 1 سیمیا

مقدار مقاومت هادی و تبدیل به Ω/m

مقدار اعلام‌شده برای حداکثر مقاومت هادی در دمای 20°C برابر با 26 Ω/km است؛ برای استفاده در محاسبات مهندسی باید این مقدار را به Ω/m تبدیل کنیم:

R_per_km = 26.0 Ω/km → R_per_m = 26.0 ÷ 1000 = 0.026000 Ω/m.

این مقدار مبنای محاسبات افت ولتاژ، تلفات و انتخاب تجهیزات حفاظتی می‌باشد. توجه کنید که مقادیر اعلام‌شده در دیتاشیت تولیدکننده مرجع نهایی هستند و برای طراحی نهایی باید از آن‌ها استفاده شود.

محاسبه افت ولتاژ — فرمول‌ها، گام‌به‌گام و مثال‌های عددی

فرمول‌های پایه

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– درصد افت نسبت به ولتاژ نامی: %V_drop = (V_drop ÷ V_nominal) × 100

– برای محاسبات سه‌فاز نا‌متقارن از تحلیل برداری یا نرم‌افزارهای تخصصی استفاده کنید.



مثال‌های عددی عملی — کاربردهای روشنایی و کنترل

مثال 1 — فرضی: I = 2 A، طول یک‌طرفه L = 10 m

R_per_m = 0.026000 Ω/m

V_drop_per_m = 2 × 0.026000 = 0.052000 V/m

V_drop_total (یک‌طرفه) = 0.520 V

V_drop_loop (رفت+برگشت) = 1.040 V

درصد افت نسبت به 230 V (یک‌طرفه) ≈ 0.226% — درصد افت حلقه ≈ 0.452%



مثال 2 — فرضی: I = 5 A، طول یک‌طرفه L = 20 m

R_per_m = 0.026000 Ω/m

V_drop_per_m = 5 × 0.026000 = 0.130000 V/m

V_drop_total (یک‌طرفه) = 2.600 V

V_drop_loop (رفت+برگشت) = 5.200 V

درصد افت نسبت به 230 V (یک‌طرفه) ≈ 1.130% — درصد افت حلقه ≈ 2.261%



مثال 3 — فرضی: I = 10 A، طول یک‌طرفه L = 30 m

R_per_m = 0.026000 Ω/m

V_drop_per_m = 10 × 0.026000 = 0.260000 V/m

V_drop_total (یک‌طرفه) = 7.800 V

V_drop_loop (رفت+برگشت) = 15.600 V

درصد افت نسبت به 230 V (یک‌طرفه) ≈ 3.391% — درصد افت حلقه ≈ 6.783%



مثال 4 — فرضی: I = 16 A، طول یک‌طرفه L = 50 m

R_per_m = 0.026000 Ω/m

V_drop_per_m = 16 × 0.026000 = 0.416000 V/m

V_drop_total (یک‌طرفه) = 20.800 V

V_drop_loop (رفت+برگشت) = 41.600 V

درصد افت نسبت به 230 V (یک‌طرفه) ≈ 9.043% — درصد افت حلقه ≈ 18.087%



مثال 5 — فرضی: I = 20 A، طول یک‌طرفه L = 100 m

R_per_m = 0.026000 Ω/m

V_drop_per_m = 20 × 0.026000 = 0.520000 V/m

V_drop_total (یک‌طرفه) = 52.000 V

V_drop_loop (رفت+برگشت) = 104.000 V

درصد افت نسبت به 230 V (یک‌طرفه) ≈ 22.609% — درصد افت حلقه ≈ 45.217%



تفسیر نتایج و توصیه‌های مهندسی کابل برق افشان 3 × 1 سیمیا

تفسیر محاسبات نشان می‌دهد که کابل 3 × 1 mm² برای بارهای کوچک و مدارهای روشنایی در فواصل کوتاه عملکرد مناسبی دارد؛ در مثال‌ها مشاهده می‌شود که حتی برای جریان‌های تا حدود 10 A در طول‌های معقول افت ولتاژ در محدوده قابل‌قبول قرار دارد. با این حال نکات زیر را همیشه مدنظر قرار دهید:

– اگر مسیر طولانی است یا جریان کاربردی بیشتر از مقادیر مثال می‌باشد، افزایش سطح مقطع یا استفاده از چند هادی موازی توصیه می‌شود.

– در نصب‌های دسته‌ای یا داخل کانال بسته اصلاحات دمایی و ضریب کاهش جریان باید اعمال شود تا از افزایش دما جلوگیری گردد.

– برای انتخاب تجهیزات حفاظتی (فیوز، کلید)، شرایط جریان راه‌اندازی و نوع بار (موتوری یا مقاومتی) را در نظر بگیرید.

نکات نصب، پایان‌دهی و محافظت مکانیکی کابل برق افشان 3 × 1 سیمیا

نکات عملی نصب برای افزایش ایمنی و طول عمر کابل:

– رعایت شعاع خم مجاز: برای کابل‌های افشان، اجتناب از خم‌کاری شدید از آسیب به رشته‌ها جلوگیری می‌کند.

– استفاده از سرکابل مناسب: در اتصالات تابلو و کانکتورها از سرکابل پرس‌شده و کیفیت بالا استفاده کنید تا مقاومت تماس کم و تولید گرما کاهش یابد.

– محافظت مکانیکی: در مسیرهای پرخطر از لوله، داکت یا غلاف محافظ استفاده نمایید زیرا روکش PVC مقاومت مکانیکی محدودی دارد.

– برچسب‌گذاری و مستندسازی: کابل‌ها را در دو انتها برچسب‌گذاری کنید تا در زمان راه‌اندازی و نگهداری دچار اشتباه فازبندی نشوید.

– جلوگیری از کشش بیش از حد در هنگام کشیدن کابل: از ابزارها و روش‌های استاندارد کشش کابل بهره ببرید.

تست‌ها، استانداردها و تضمین کیفیت کابل برق افشان 3 × 1 سیمیا

آزمون‌ها و کنترل کیفیت معمول برای تضمین عملکرد کابل‌ها عبارت‌اند از:

– اندازه‌گیری مقاومت هادی و مقایسه با مقدار اعلامی (26.0 Ω/km).

– تست مقاومت عایقی و ارائه گزارش (حداقل 0.011 MΩ·km at 70°C).

– آزمون ولتاژ عایق و تست پیوستگی هادی در فرایند تولید.

– آزمون ابعادی: کنترل میانگین قطر، ضخامت عایق و روکش و یکنواختی سطح.

– ارائه دیتاشیت فنی و گواهی‌های QC برای سفارش‌های پروژه‌ای.

واحد کنترل کیفیت شرکت تاو آذر سهند می‌تواند مدارک فنی، گزارش‌های آزمایشگاهی و گواهی‌های تطابق را بنا به درخواست مشتری فراهم آورد.

کاربردهای متداول و نمونه‌های پروژه‌ای کابل برق افشان 3 × 1 سیمیا

موارد کاربرد رایج کابل 3 × 1 mm² سیمیا عبارت‌اند از:

– سیم‌کشی روشنایی داخلی و لوسترها در واحدهای مسکونی و تجاری.

– کابل‌کشی داخل تابلوهای سبک و پنل‌های کنترلی.

– سیم‌کشی سیستم‌های کنترل و فرمان با تعداد فاز متعدد در تجهیزات کم‌مصرف.

– کابل رابط بین تجهیزات الکترونیکی کوچک و سیستم‌های روشنایی.



نمونه پروژه: در یک پروژه بازسازی داخلی، استفاده از کابل 3 × 1 mm² برای تغذیه شاخه‌های روشنایی باعث کاهش حجم کانال‌ها و سهولت در نصب و پنهان‌سازی کابل‌ها شد؛ واحد مهندسی ما محاسبات افت ولتاژ و پیشنهاد نصب را تهیه و پشتیبانی فنی ارائه نمود.

بسته‌بندی، واحد فروش و مدارک فنی

واحد فروش: عرضه به‌صورت برش متری (1 meter) یا کلاف به‌صورت قرقره براساس نیاز پروژه. برای سفارش‌های پروژه‌ای امکان ارائه دیتاشیت فنی، نمونه تست و گزارش‌های QC وجود دارد. نمونه بسته‌بندی طول: 10000 cm (≈ 100 m). برای استعلام قیمت و ثبت سفارش با شماره 02177751990 تماس بگیرید.

معرفی شرکت تاو آذر سهند و چرا از ما خرید کنید

شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین و توزیع سیم و کابل و تجهیزات برقی، تامین‌کننده‌ای قابل‌اعتماد برای پروژه‌های ساختمانی و صنعتی است. ما تضمین می‌کنیم محصولات ارائه‌شده اصل، مطابق دیتاشیت فنی و همراه با مدارک کنترل کیفیت باشند. خدمات ما شامل مشاوره مهندسی پیش از خرید، محاسبات افت ولتاژ و حرارتی، برش متری و بسته‌بندی پروژه‌ای، ارائه دیتاشیت و گزارش‌های QC، ارسال به موقع و پشتیبانی فنی پیش و پس از فروش است. برای استعلام قیمت و ثبت سفارش کابل 3 × 1 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره و راهکار فنی مطابق نیاز پروژه شماست.
