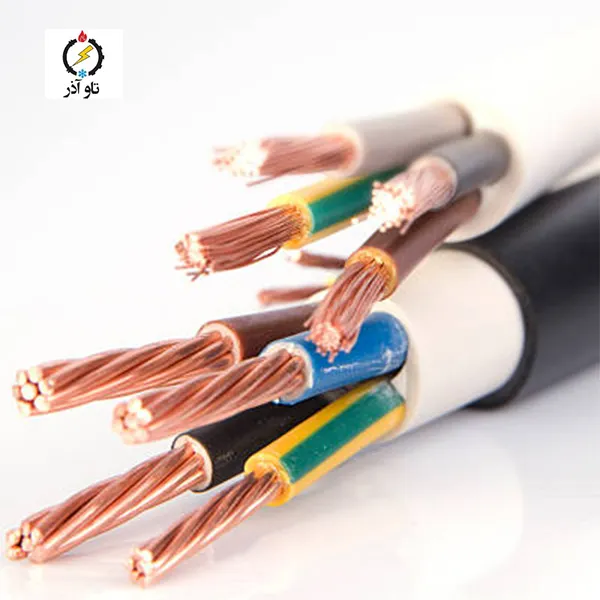

کابل برق افشان 2 × 1.5 سیمیا

معرفی کلی کابل برق افشان 2 × 1.5 سیمیا

کابل برق افشان 2 × 1.5 سیمیا یک کابل فشارضعیف و انعطاف‌پذیر است که به‌طور ویژه برای کاربردهای روشنایی، کابل‌کشی داخلی تابلو، کابل رابط تجهیزات و مدارهای فرمان طراحی شده است. این کابل شامل دو هادی افشان با سطح مقطع اسمی 1.5 mm² بوده و روکش و عایق آن از PVC ساخته شده است تا ترکیبی از انعطاف‌پذیری، ایمنی الکتریکی و مقاومت مکانیکی مناسب را فراهم آورد. کابل 2 × 1.5 mm² به‌خاطر سایز مناسب و قابلیت نصب ساده، در پروژه‌های ساختمانی، تاسیسات الکتریکی داخلی، کابل‌کشی ادوات روشنایی و دستگاه‌های کم‌مصرف کاربرد گسترده‌ای دارد. محتوا شامل مشخصات فنی، محاسبات مهندسی، مثال‌های عددی، نکات نصب و پایان‌دهی، استانداردها، کاربردها، بسته‌بندی و پاراگراف معرفی شرکت تاو آذر سهند می‌باشد.

مشخصات فنی کلیدی کابل برق افشان 2 × 1.5 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع سیم: کابل فشارضعیف، کابل برق افشان

– تعداد رشته: 2

– سطح مقطع هر هادی: 1.5 mm²

– جنس عایق و روکش: PVC

– میانگین قطر کلی: min 6.8 mm / max 8.6 mm

– حداقل مقاومت عایقی: 0.011 MΩ·km at 70°C

– حداکثر مقاومت DC هادی در 20°C: 13.3 Ω/km

– مقاومت هادی بر متر: 0.0133 Ω/m

– ولتاژ اسمی U0/U: 300/500 V

– کدبندی و استاندارد: DIN/VDE 0271/0276 NYMHY

– محدوده دمایی عملکرد: -30°C to +70°C

– واحد فروش: برش متری (1 meter) یا کلاف حسب نیاز پروژه؛ نمونه بسته‌بندی: 10000 cm (≈ 100 m)



مزایا و نقاط قوت کابل برق افشان 2 × 1.5 سیمیا

این کابل برای طیف وسیعی از کاربردهای الکتریکی سبک و متوسط مناسب است و از جمله مزایای آن می‌توان به موارد زیر اشاره کرد:

– انعطاف‌پذیری مناسب برای نصب در مسیرهای پیچیده و تابلوها به‌دلیل ساختار هادی افشان.

– سطح مقطع 1.5 mm² برای مدارهای روشنایی، مدارهای فرمان و کابل رابط بسیار متداول و اقتصادی است.

– عایق و روکش PVC حفاظت مناسب در برابر سایش و آلودگی‌های محیطی فراهم می‌کند.

– مطابقت با استانداردهای DIN/VDE باعث هم‌خوانی با نیازهای پروژه‌های ساختمانی و صنعتی می‌شود.

– قطر کلی مناسب که نصب در داکت‌ها و لوله‌های خرطومی را آسان می‌نماید.



مشخصات الکتریکی و تبدیل واحدها

تبدیل مقاومت و مفاهیم پایه

مقدار اعلام‌شده برای حداکثر مقاومت هادی: 13.3 Ω/km.

تبدیل به Ω/m: 13.3 ÷ 1000 = 0.0133 Ω/m.

این مقدار در محاسبات افت ولتاژ، انتخاب تجهیزات حفاظتی و برآورد تلفات نقش اساسی دارد. در ادامه فرمول‌ها و مثال‌های عددی مرحله‌به‌مرحله ارائه شده تا مهندسان و نصاب‌ها بتوانند برآوردهای لازم را انجام دهند.

فرمول‌های پایه و ملاحظات

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– درصد افت نسبت به ولتاژ مرجع: %V_drop = (V_drop ÷ V_nominal) × 100

– برای محاسبات دقیق جریان مجاز از جداول استاندارد و شرایط نصب (داخل لوله، در هوا، دسته‌ای) استفاده کنید.

مثال‌های عددی کاربردی — محاسبات مرحله‌به‌مرحله

مثال 1 — فرضی: I = 10 A، L = 10 m

R_per_m = 0.0133 Ω/m

V_drop_per_m = 10 × 0.0133 = 0.133000 V/m

V_drop_total (یک‌طرفه) = 0.133000 × 10 = 1.330 V

V_drop_loop (رفت+برگشت) = 2 × 1.330 = 2.660 V

درصد افت یک‌طرفه نسبت به 230 V ≈ (1.330 ÷ 230) × 100 ≈ 0.578%

درصد افت حلقه نسبت به 230 V ≈ (2.660 ÷ 230) × 100 ≈ 1.157%



مثال 2 — فرضی: I = 18 A، L = 20 m

R_per_m = 0.0133 Ω/m

V_drop_per_m = 18 × 0.0133 = 0.239400 V/m

V_drop_total (یک‌طرفه) = 0.239400 × 20 = 4.788 V

V_drop_loop (رفت+برگشت) = 2 × 4.788 = 9.576 V

درصد افت یک‌طرفه نسبت به 230 V ≈ (4.788 ÷ 230) × 100 ≈ 2.082%

درصد افت حلقه نسبت به 230 V ≈ (9.576 ÷ 230) × 100 ≈ 4.163%



مثال 3 — فرضی: I = 25 A، L = 30 m

R_per_m = 0.0133 Ω/m

V_drop_per_m = 25 × 0.0133 = 0.332500 V/m

V_drop_total (یک‌طرفه) = 0.332500 × 30 = 9.975 V

V_drop_loop (رفت+برگشت) = 2 × 9.975 = 19.950 V

درصد افت یک‌طرفه نسبت به 230 V ≈ (9.975 ÷ 230) × 100 ≈ 4.337%

درصد افت حلقه نسبت به 230 V ≈ (19.950 ÷ 230) × 100 ≈ 8.674%



مثال 4 — فرضی: I = 40 A، L = 50 m

R_per_m = 0.0133 Ω/m

V_drop_per_m = 40 × 0.0133 = 0.532000 V/m

V_drop_total (یک‌طرفه) = 0.532000 × 50 = 26.600 V

V_drop_loop (رفت+برگشت) = 2 × 26.600 = 53.200 V

درصد افت یک‌طرفه نسبت به 230 V ≈ (26.600 ÷ 230) × 100 ≈ 11.565%

درصد افت حلقه نسبت به 230 V ≈ (53.200 ÷ 230) × 100 ≈ 23.130%



مثال 5 — فرضی: I = 60 A، L = 100 m

R_per_m = 0.0133 Ω/m

V_drop_per_m = 60 × 0.0133 = 0.798000 V/m

V_drop_total (یک‌طرفه) = 0.798000 × 100 = 79.800 V

V_drop_loop (رفت+برگشت) = 2 × 79.800 = 159.600 V

درصد افت یک‌طرفه نسبت به 230 V ≈ (79.800 ÷ 230) × 100 ≈ 34.696%

درصد افت حلقه نسبت به 230 V ≈ (159.600 ÷ 230) × 100 ≈ 69.391%



تفسیر نتایج و توصیه‌های مهندسی

نتایج مثال‌ها نشان می‌دهد که کابل 2 × 1.5 mm² برای مصارف روشنایی و مدارهای فرمان در فواصل کوتاه تا متوسط مناسب است. به‌طور خاص:

– برای مدارهای روشنایی و مصرف‌های نزدیک، افت ولتاژ معمولاً کم و قابل‌قبول است.

– در صورت نیاز به حمل جریان‌های بالا یا مسیرهای بلند، افزایش سطح مقطع یا استفاده از کابل‌های موازی می‌تواند راه‌حل مناسبی باشد.

– هنگام نصب دسته‌ای یا در کانال‌های بسته، به اصلاحات دمایی و کاهش جریان مجاز توجه کنید تا از ایجاد گرمای بیش از حد جلوگیری شود.

– برای انتخاب فیوز و حفاظت باید شرایط راه‌اندازی، جریان‌های نامی و مشخصات کابل را در نظر گرفت.

نکات نصب مکانیکی و پایان‌دهی کابل برق افشان 2 × 1.5 سیمیا

نکات عملی نصب برای اطمینان از عملکرد و ایمنی:

– رعایت شعاع خم مجاز: از خم‌کاری تند جلوگیری کنید تا رشته‌ها و عایق آسیب نبینند.

– جلوگیری از کشش بیش از حد هنگام کشیدن کابل: از ابزارها و روش‌های مناسب استفاده کنید.

– استفاده از سرکابل و پرس استاندارد برای کاهش مقاومت تماس در اتصالات تابلو.

– محافظت مکانیکی: در نقاط عبور از لبه‌های تیز یا محل‌های با احتمال سایش از گلند، بوشینگ یا داکت استفاده نمایید.

– برچسب‌گذاری و مستندسازی: هر کابل را در هر دو انتها برچسب‌گذاری کنید تا خطای فازبندی و عیب‌یابی در آینده تسهیل شود.

تست‌ها، استانداردها و تضمین کیفیت

کابل‌های با کیفیت باید تحت آزمون‌های کنترل کیفیت قرار گیرند تا از تطابق با مشخصات اطمینان حاصل شود. آزمون‌های معمول عبارت‌اند از:

– اندازه‌گیری مقاومت هادی و مقایسه با مقدار اعلامی ({R_per_km} Ω/km).

– تست مقاومت عایقی و ارائه گزارش در صورت درخواست مشتری .

– آزمون ولتاژ عایق و تست پیوستگی هادی در خط تولید.

– آزمون ابعادی: کنترل میانگین قطر و ضخامت لایه‌ها.

شرکت قادر است دیتاشیت فنی، گزارش‌های QC و گواهی‌های تطابق را بنا به درخواست پروژه ارائه نماید.

کاربردهای متداول و نمونه‌های پروژه‌ای

موارد کاربرد این کابل عبارت‌اند از:

– سیم‌کشی روشنایی داخلی، چراغ‌ها و LED‌ها در ساختمان‌های مسکونی و تجاری.

– کابل رابط برای تجهیزات کوچک، سنسورها و سیستم‌های کنترل.

– سیم‌کشی در تابلوهای کوچک و پنل‌های توزیع.

– کابل‌کشی در مسیرهای دارای خم و فضاهای محدود که نیاز به کابل انعطاف‌پذیر دارند.



نمونه پروژه: در یک پروژه بازسازی اداری، استفاده از کابل 2 × 1.5 mm² برای مدارهای روشنایی و پریزهای سبک باعث کاهش تعداد لوله‌ها و سهولت نصب شد؛ تیم مهندسی ما محاسبات افت ولتاژ را انجام و پیشنهاد اجرایی ارائه نمود.

نگهداری، ایمنی و طول عمر کابل برق افشان 2 × 1.5 سیمیا

برای افزایش طول عمر و حفظ ایمنی کابل توصیه می‌شود:

– بازدید بصری دوره‌ای برای تشخیص بریدگی، سایش یا تغییر شکل روکش.

– اندازه‌گیری دوره‌ای مقاومت عایقی در پروژه‌های حساس و ثبت نتایج برای پایش عمر عایق.

– جلوگیری از تماس کابل با منابع حرارتی مستقیم یا مواد شیمیایی خورنده.

– در صورت مشاهده آسیب مکانیکی، بخش آسیب‌دیده تعمیر یا تعویض شود.

– استفاده از اتصالات و سرکابل استاندارد و نصب توسط نیروی مجرب به افزایش ایمنی کمک می‌کند.

بسته‌بندی، واحد فروش و مدارک فنی

واحد فروش: ارائه به‌صورت برش متری (1 meter) یا کلاف بسته به نیاز پروژه. نمونه بسته‌بندی طول 10000 cm (≈ 100 m) می‌باشد. برای سفارش‌های پروژه‌ای امکان ارائه دیتاشیت فنی، گزارش‌های QC و بسته‌بندی سفارشی وجود دارد. برای استعلام قیمت و ثبت سفارش با شماره 02177751990 تماس بگیرید.

معرفی شرکت تاو آذر سهند و چرا از ما خرید کنید

شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین و توزیع سیم و کابل و تجهیزات برقی، تأمین‌کننده‌ای قابل اعتماد برای پروژه‌های صنعتی و ساختمانی است. ما تضمین می‌کنیم محصولات ارائه‌شده اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. خدمات ما شامل مشاوره مهندسی پیش از خرید، محاسبات افت ولتاژ و حرارتی، برش متری و بسته‌بندی پروژه‌ای، ارائه دیتاشیت و گزارش‌های QC، ارسال به موقع و پشتیبانی فنی پیش و پس از فروش است. برای استعلام قیمت و ثبت سفارش کابل برق افشان 2 × 1.5 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره و راهکار فنی مطابق نیاز پروژه شماست.
