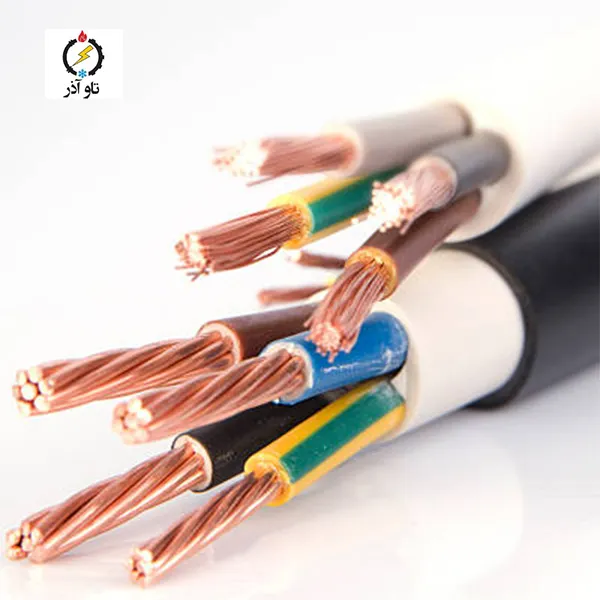

کابل افشان 3 × 2.5 سیمیا

معرفی کلی کابل افشان 3 × 2.5 سیمیا

کابل افشان 3 × 2.5 mm² برند سیمیا یک کابل فشارضعیف و انعطاف‌پذیر است که برای کاربردهای صنعتی و ساختمانی سبک تا متوسط طراحی شده است. این کابل سه رشته‌ای با هادی‌های افشان مسی و سطح مقطع اسمی 2.5 mm² برای مدارهای سه‌فاز کوچک، مدارهای تک‌فاز با چند رشته و نیز سیم‌کشی تابلوها کاربرد دارد. از ویژگی‌های برجسته این کابل می‌توان به تحمل آزمون ولتاژ 2 kV در فرکانس 50 Hz به مدت 5 minutes، جریان مجاز 26 A، و محدوده دمایی گسترده در حالت خم‌شو و نصب ثابت اشاره کرد که آن را برای نصب‌های متحرک و ثابت قابل‌اطمینان می‌نمایدمحتوا شامل مشخصات فنی، تبدیل‌های مهندسی، محاسبات افت ولتاژ با مثال‌های عددی، ملاحظات حرارتی و نصب، نکات مربوط به شرایط اتصال‌کوتاه، آزمون‌ها و استانداردها، کاربردهای متداول، بسته‌بندی و روش سفارش و در نهایت معرفی شرکت تاو آذر سهند و دلایل انتخاب ما می‌باشد.

مشخصات فنی کلیدی کابل افشان 3 × 2.5 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: کابل فشارضعیف، کابل افشان

– تعداد رشته: 3

– سطح مقطع هر هادی: 2.5 mm²

– ولتاژ آزمون: 2 kV at 50 Hz for 5 minutes

– ولتاژ اسمی U0/U: 300/500 V

– جریان مجاز: 26 A

– محدوده دمایی خم‌شو: -5°C to +50°C

– محدوده دمایی نصب ثابت: -40°C to +70°C

– حداکثر دمای کار در شرایط نرمال: +70°C

– دمای مجاز در شرایط اتصال کوتاه: +150°C

– حداکثر مقاومت هادی: 7.48 Ω/km → 0.00748 Ω/m

– حداقل مقاومت عایقی: 0.011 MΩ·km at 70°C

– کدبندی و استاندارد: DIN/VDE 0271/0276 NYMHY

– واحد فروش: برش متری (1 meter) یا کلاف؛ نمونه بسته‌بندی طول: 10000 cm (≈ 100 m)



عملکرد الکتریکی کابل افشان 3 × 2.5 سیمیا

آزمون ولتاژ 2 kV در فرکانس 50 Hz برای مدت 5 minutes یکی از آزمون‌های مهم کنترل کیفیت است که نشان‌دهنده استحکام عایق در برابر ولتاژ‌های گذرا و شرایط نصب ناخواسته است. این آزمون کمک می‌کند تا از وجود ضعف‌های عایقی، حفره‌های هوا و نقص‌های تولیدی جلوگیری شود و اطمینان حاصل گردد که کابل در شرایط کاری ایمن باقی خواهد ماند. ولتاژ نامی U0/U = 300/500 V نشان می‌دهد که کابل برای سیستم‌های با حد ولتاژ بین فاز و زمین برابر 300 V و بین فازها برابر 500 V مناسب می‌باشد. در انتخاب کابل برای پروژه، علاوه بر ولتاژ نامی، باید به پارامترهایی مانند جریان مجاز، شرایط نصب و طول مسیر توجه شود تا عملکرد ایمن و پایدار تضمین گردد.

تبدیل مقاومت و محاسبات مهندسی

مقاومت هادی و تبدیل به Ω/m

مقدار اعلام‌شده: حداکثر مقاومت هادی = 7.48 Ω/km.

برای استفاده در محاسبات افت ولتاژ باید این مقدار را به Ω/m تبدیل کنیم.

گام‌های تبدیل به‌صورت دقیق:

1) مقدار در Ω/km = 7.48.

2) تقسیم بر 1000 برای تبدیل به Ω/m:

7.48 ÷ 1000 = 0.00748 Ω/m.

بنابراین R_per_m = 0.00748 Ω/m.

این مقدار به‌عنوان پارامتر پایه در محاسبات افت ولتاژ و تلفات حرارتی مورد استفاده قرار می‌گیرد.

فرمول‌های پایه برای افت ولتاژ و تلفات

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– برآورد سه‌فاز متقارن (تقریبی): ΔV_3ph ≈ √3 × I × R_per_m × L

– توان تلفات (Joule loss) در مسیر رفت+برگشت: P_loss = I² × R_loop، که در آن R_loop = R_per_m × (2 × L)

– درصد افت نسبت به ولتاژ مرجع: %V_drop = (V_drop ÷ V_nominal) × 100



مثال‌های عددی مفصل — کاربردهای عملی

مثال 1 — فرضی: I = 26 A، طول یک‌طرفه L = 10 m

گام 1: R_per_m = 7.48 ÷ 1000 = 0.00748 Ω/m

گام 2: V_drop_per_m = I × R_per_m = 26 × 0.00748 = 0.19448 V/m

گام 3: V_drop_total (یک‌طرفه) = V_drop_per_m × L = 0.19448 × 10 = 1.945 V

گام 4: V_drop_loop (رفت+برگشت) = 2 × 1.945 = 3.890 V

گام 5: مقاومت حلقه R_loop = R_per_m × (2 × L) = 0.00748 × 20 = 0.14960 Ω

گام 6: تلفات P_loss = I² × R_loop = 26² × 0.14960 = 101.130 W

درصد افت (نسبت به 230 V) یک‌طرفه ≈ (1.945 ÷ 230) × 100 ≈ 0.846% — حلقه ≈ 1.691%



مثال 2 — فرضی: I = 26 A، طول یک‌طرفه L = 30 m

گام 1: R_per_m = 7.48 ÷ 1000 = 0.00748 Ω/m

گام 2: V_drop_per_m = I × R_per_m = 26 × 0.00748 = 0.19448 V/m

گام 3: V_drop_total (یک‌طرفه) = V_drop_per_m × L = 0.19448 × 30 = 5.834 V

گام 4: V_drop_loop (رفت+برگشت) = 2 × 5.834 = 11.669 V

گام 5: مقاومت حلقه R_loop = R_per_m × (2 × L) = 0.00748 × 60 = 0.44880 Ω

گام 6: تلفات P_loss = I² × R_loop = 26² × 0.44880 = 303.389 W

درصد افت (نسبت به 230 V) یک‌طرفه ≈ (5.834 ÷ 230) × 100 ≈ 2.537% — حلقه ≈ 5.073%



مثال 3 — فرضی: I = 40 A، طول یک‌طرفه L = 50 m

گام 1: R_per_m = 7.48 ÷ 1000 = 0.00748 Ω/m

گام 2: V_drop_per_m = I × R_per_m = 40 × 0.00748 = 0.29920 V/m

گام 3: V_drop_total (یک‌طرفه) = V_drop_per_m × L = 0.29920 × 50 = 14.960 V

گام 4: V_drop_loop (رفت+برگشت) = 2 × 14.960 = 29.920 V

گام 5: مقاومت حلقه R_loop = R_per_m × (2 × L) = 0.00748 × 100 = 0.74800 Ω

گام 6: تلفات P_loss = I² × R_loop = 40² × 0.74800 = 1196.800 W

درصد افت (نسبت به 230 V) یک‌طرفه ≈ (14.960 ÷ 230) × 100 ≈ 6.504% — حلقه ≈ 13.009%



مثال 4 — فرضی: I = 20 A، طول یک‌طرفه L = 100 m

گام 1: R_per_m = 7.48 ÷ 1000 = 0.00748 Ω/m

گام 2: V_drop_per_m = I × R_per_m = 20 × 0.00748 = 0.14960 V/m

گام 3: V_drop_total (یک‌طرفه) = V_drop_per_m × L = 0.14960 × 100 = 14.960 V

گام 4: V_drop_loop (رفت+برگشت) = 2 × 14.960 = 29.920 V

گام 5: مقاومت حلقه R_loop = R_per_m × (2 × L) = 0.00748 × 200 = 1.49600 Ω

گام 6: تلفات P_loss = I² × R_loop = 20² × 1.49600 = 598.400 W

درصد افت (نسبت به 230 V) یک‌طرفه ≈ (14.960 ÷ 230) × 100 ≈ 6.504% — حلقه ≈ 13.009%



مثال 5 — فرضی: I = 10 A، طول یک‌طرفه L = 200 m

گام 1: R_per_m = 7.48 ÷ 1000 = 0.00748 Ω/m

گام 2: V_drop_per_m = I × R_per_m = 10 × 0.00748 = 0.07480 V/m

گام 3: V_drop_total (یک‌طرفه) = V_drop_per_m × L = 0.07480 × 200 = 14.960 V

گام 4: V_drop_loop (رفت+برگشت) = 2 × 14.960 = 29.920 V

گام 5: مقاومت حلقه R_loop = R_per_m × (2 × L) = 0.00748 × 400 = 2.99200 Ω

گام 6: تلفات P_loss = I² × R_loop = 10² × 2.99200 = 299.200 W

درصد افت (نسبت به 230 V) یک‌طرفه ≈ (14.960 ÷ 230) × 100 ≈ 6.504% — حلقه ≈ 13.009%



تفسیر نتایج و توصیه‌های مهندسی کابل افشان 3 × 2.5 سیمیا

تفسیر محاسبات نشان می‌دهد که کابل 3 × 2.5 mm² سیمیا با مقاومت هادی حدود 0.00748 Ω/m برای انتقال جریان‌های تا حدود جریان نامی 26 A در فواصل کوتاه و متوسط مناسب است. نکات کلیدی مهندسی:

– اگر طول مسیر بلند باشد یا جریان بیشتر از مقدار نامی عبور کند، افت ولتاژ و تلفات به‌سرعت افزایش می‌یابند؛ در این شرایط افزایش سطح مقطع یا استفاده از کابل‌های موازی توصیه می‌شود.

– در محاسبات جریان مجاز و انتخاب فیوز باید شرایط نصب (داکت، هوا، دسته‌ای) و دمای محیط را در نظر گرفت زیرا جریان مجاز ممکن است کاهش یابد.

– توجه به دمای اتصال‌کوتاه: کابل می‌تواند برای مدت کوتاهی به دمای {short_circuit_temp} برسد اما این شرایط باید محدود و مطابق استاندارد مدیریت شود تا عایق و هادی آسیبی نبینند.

– در پروژه‌هایی که نیاز به کاهش افت ولتاژ دارند، راهکارهایی مثل افزایش سطح مقطع، کاهش طول مسیر، یا استفاده از فیدرهای محلی پیشنهاد می‌شوند.

ملاحظات حرارتی، جریان مجاز و ایمنی

ملاحظات حرارتی و ایمنی برای بهره‌برداری مطمئن از کابل عبارت‌اند از:

– جریان مجاز اعلام شده 26 A برای شرایط مرجع است؛ در نصب‌های دسته‌ای یا داخل لوله‌های بسته این مقدار باید با ضرایب تصحیح کاهش یابد.

– حداکثر دمای کار در شرایط نرمال برابر +70°C است؛ عملکرد کابل در دماهای بالاتر می‌تواند موجب افزایش مقاومت هادی و کاهش عمر عایق گردد.

– برای شرایط اتصال کوتاه، کابل می‌تواند دمای موقت تا +150°C را تحمل کند، اما این حالت نباید به عنوان شرایط کاری دائمی در نظر گرفته شود.

– در انتهای کابل‌ها از سرکابل استاندارد و پرس‌شده استفاده کنید تا مقاومت تماس کاهش یافته و نقاط داغ ایجاد نشود.

– در تابلوها به مدیریت حرارتی توجه کنید: تجمع کابل‌ها و بارهای همزمان ممکن است دمای داخلی تابلو را افزایش دهد؛ تهویه مناسب را در نظر بگیرید.

نکات نصب، پایان‌دهی و محافظت مکانیکی

نکات عملی نصب جهت افزایش ایمنی و طول عمر کابل:

– رعایت شعاع خم مجاز هنگام نصب و اجتناب از خم‌کاری تند که منجر به آسیب دیدن رشته‌ها شود.

– استفاده از گلند، بوشینگ یا بوش برای عبور کابل از دیواره‌ها و پنل‌ها تا از ساییدگی روکش جلوگیری شود.

– محافظت مکانیکی در مسیرهای پرخطر: اگر مسیر در معرض ضربه یا سایش است از داکت یا غلاف محافظ استفاده کنید.

– اتصال مناسب زمین و رعایت استانداردهای EMC در صورت نیاز به کاهش نویز و اختلالات الکترومغناطیسی.

– مستندسازی و برچسب‌گذاری کابل‌ها در هر دو انتها برای ساده‌سازی عملیات نگهداری و عیب‌یابی.

استانداردها، تست‌ها و تضمین کیفیت

این کابل مطابق با استانداردهای مرجع تولید و تحت آزمون‌های کنترل کیفیت قرار می‌گیرد. آزمون‌های معمول شامل:

– تست مقاومت هادی و بررسی انطباق با مقدار اعلام‌شده (7.48 Ω/km).

– آزمون ولتاژ عایق: 2 kV at 50 Hz for 5 minutes.

– تست مقاومت عایقی و بررسی حداقل مقدار (0.011 MΩ·km at 70°C).

– آزمون ابعادی و کنترل ضخامت عایق و روکش و میانگین قطر کابل.

– ارائه دیتاشیت فنی، گزارش‌های QC و گواهی‌های تطابق بنا به درخواست مشتری برای پروژه‌های حساس.

شرکت تاو آذر سهند می‌تواند مدارک فنی و گزارش‌های آزمایشگاهی را برای سفارش‌های پروژه‌ای فراهم نماید.

کاربردهای متداول و نمونه‌های پروژه‌ای

موارد کاربرد رایج کابل 3 × 2.5 mm² سیمیا عبارت‌اند از:

– فیدرهای سه‌فاز و مدارهای تک‌فاز در ساختمان‌های مسکونی و تجاری برای بارهای متوسط.

– سیم‌کشی تابلوها و اتاق‌های کنترل برای تغذیه موتورها و تجهیزات کنترلی در فواصل کوتاه تا متوسط.

– استفاده در اتصالات ماشین‌آلات سبک و واحدهای صنعتی کوچک که نیاز به جریان تا حدود 26 A دارند.

– کابل‌کشی توکار و مسیرهای دفنی محافظت‌شده در صورت استفاده از غلاف یا لوله مناسب.



نمونه پروژه: در یک مجتمع تجاری متوسط، استفاده از کابل 3 × 2.5 mm² برای فیدرهای طبقات باعث کاهش پیچیدگی فضای کانال و سهولت در نگهداری میشود؛ واحد مهندسی ما محاسبات افت ولتاژ و مدیریت حرارتی را انجام و راهکار اجرایی ارائه مینماید.

بسته‌بندی، واحد فروش و مدارک فنی

واحد فروش: ارائه به‌صورت برش متری (1 meter) یا کلاف/قرقره براساس نیاز پروژه. طول‌های بسته‌بندی و نوع قرقره برای سفارش‌های حجیم قابل تنظیم است. نمونه بسته‌بندی طول: 10000 cm (≈ 100 m). برای سفارش‌های پروژه‌ای امکان ارائه دیتاشیت رسمی، گزارش‌های QC، نمونه تست و بسته‌بندی سفارشی وجود دارد. برای استعلام قیمت و ثبت سفارش با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر سهند آماده پاسخگویی است.
