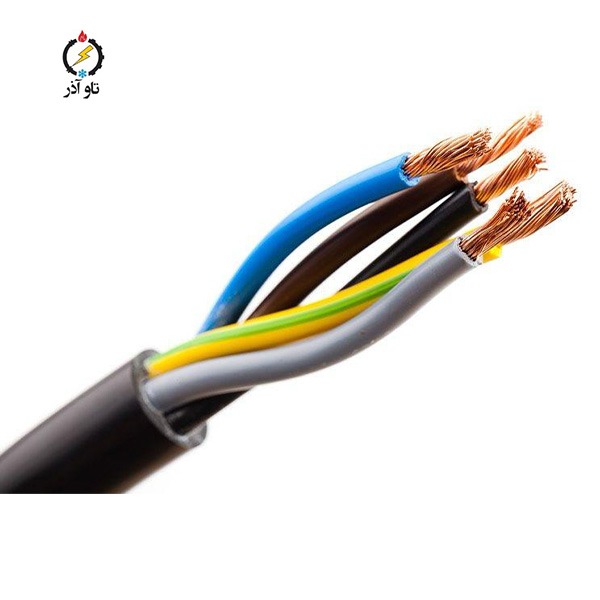

معرفی کلی کابل افشان 0.75 × 2 پژواک البرز

کابل افشان 0.75 × 2 پژواک البرز از برند البرز پژواک یک کابل افشان دو رشته‌ای است که هر رشته دارای سطح مقطع 0.75 mm² می‌باشد. این کابل به‌دلیل ابعاد جمع‌وجور و انعطاف‌پذیری بالا برای کاربردهای روشنایی کوچک، سیم‌کشی تابلوهای کنترل، کابل‌های رابط تجهیزات الکترونیکی و کاربردهای سیگنالی کوتاه‌برد مناسب است. هادی‌ها از مس آنیل‌شده (Cu) ساخته شده و عایق آنها از جنس PVC می‌باشد. محصول به‌صورت کلاف 100 meter عرضه می‌شود و کد استاندارد کارخانه‌ای آن 6643356936 می‌باشد.

مشخصات فنی کلیدی کابل افشان 0.75 × 2 پژواک البرز

مشخصات پایه

– برند: البرز پژواک

– نام محصول: کابل افشان 0.75 × 2 mm² البرز پژواک

– تعداد هادی: 2

– سطح مقطع هر هادی: 0.75 mm²

– جنس هادی: مس آنیل‌شده (Cu)

– نوع هادی: افشان (Flexible, Class 5)

– نوع عایق: PVC

– ولتاژ نامی مرسوم: 300/500 V (مرسوم برای کابل‌های افشان کوچک)

– مقاومت هادی در 20°C (مرجع): 26.0 Ω/km → 0.026000 Ω/m

– محدوده دمایی عملکرد: -30 to +70 °C

– بسته‌بندی: کلاف 100 meter

– کد استاندارد: 6643356936



ویژگی‌ها و مزایا کابل افشان 0.75 × 2 پژواک البرز

ویژگی‌ها و مزایا:

– **ابعاد کوچک و وزن کم:** مناسب اجرای سریع در مسیرهای باریک، داخل تابلوها و پنل‌ها.

– **انعطاف‌پذیری بالا:** هادی‌های افشان Class 5 نصب در مسیرهای خمیده و محدود را تسهیل می‌کنند.

– **مناسب برای کاربردهای سیگنال و روشنایی کم‌مصرف:** به‌ویژه در پروژه‌هایی که فضای عبور محدود است.

– **بسته‌بندی کلاف 100 meter:** کاهش ضایعات و سهولت حمل برای تیم‌های اجرایی.

– **کیفیت مواد:** هادی مس آنیل‌شده و عایق PVC مطابق استانداردهای معمول بازار.

موارد کاربرد متداول کابل افشان 0.75 × 2 پژواک البرز

موارد کاربرد:

– سیم‌کشی روشنایی LED کوچک و چراغ‌های اضطراری.

– کابل رابط و تغذیه سنسورها، واحدهای کنترل و ماژول‌های الکترونیکی.

– استفاده در تابلوهای کنترل و برق فرمان برای خطوط با جریان کم.

– پروژه‌های اداری، تجاری و مسکونی که نیاز به کابل‌های منعطف و فشرده دارند.

– سیم‌کشی داخلی دستگاه‌های کوچک و تجهیزات آزمایشگاهی.

مشخصات الکتریکی و محاسبات مهندسی

اهمیت مقاومت هادی و افت ولتاژ

در انتخاب کابل، مقاومت هادی و افت ولتاژ پارامترهای کلیدی هستند که بر عملکرد تجهیزات و ایمنی سیستم تاثیر می‌گذارند. در این بخش فرمول‌ها، تبدیل واحدها و مثال‌های عددی کاربردی برای کابل 0.75 mm² ارائه شده است.

فرمول‌ها و تعاریف پایه

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– برای 0.75 mm²: R_per_km = 26.0 Ω/km → R_per_m = 0.026000 Ω/m

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– برآورد سه‌فاز تقریبی (برای بار متقارن): ΔV_3ph ≈ √3 × I × R_per_m × L

– مقاومت حلقه: R_loop = R_per_m × (2 × L)

– تلفات Joule: P_loss = I² × R_loop



مثال‌های عددی تفصیلی

مثال 1 — تغذیه سنسور یا LED کوچک (0.5 A):

– گام 1: محاسبه مقاومت بر متر: R_per_m = 0.026000 Ω/m

– گام 2: افت ولتاژ به ازای یک متر: V_drop_per_m = I × R_per_m = 0.013000 V/m

– گام 3: افت ولتاژ کل (یک‌طرفه) در طول 10 m: V_drop_total = 0.130000 V

– گام 4: افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 0.260000 V

– گام 5: درصد افت نسبت به 230 V ≈ 0.0565% — نسبت به 12 V ≈ 1.0833%

– گام 6: ΔV سه‌فاز تقریبی = 0.225167 V

– گام 7: مقاومت حلقه R_loop = 0.520000 Ω → تلفات Joule ≈ 0.130000 W



تفسیر: برای مقاصد سیگنالی و روشنایی پایین، این افت‌ها معمولاً قابل قبول‌اند؛ اما با افزایش جریان یا طول، ارتقا به سطح مقطع بالاتر توصیه می‌شود.



مثال 2 — چراغ یا مدار کنترل کوچک (2 A):

– گام 1: محاسبه مقاومت بر متر: R_per_m = 0.026000 Ω/m

– گام 2: افت ولتاژ به ازای یک متر: V_drop_per_m = I × R_per_m = 0.052000 V/m

– گام 3: افت ولتاژ کل (یک‌طرفه) در طول 15 m: V_drop_total = 0.780000 V

– گام 4: افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 1.560000 V

– گام 5: درصد افت نسبت به 230 V ≈ 0.3391% — نسبت به 12 V ≈ 6.5000%

– گام 6: ΔV سه‌فاز تقریبی = 1.351000 V

– گام 7: مقاومت حلقه R_loop = 0.780000 Ω → تلفات Joule ≈ 3.120000 W



تفسیر: برای مقاصد سیگنالی و روشنایی پایین، این افت‌ها معمولاً قابل قبول‌اند؛ اما با افزایش جریان یا طول، ارتقا به سطح مقطع بالاتر توصیه می‌شود.



مثال 3 — روشنایی LED یا تجهیز کم‌مصرف (5 A):

– گام 1: محاسبه مقاومت بر متر: R_per_m = 0.026000 Ω/m

– گام 2: افت ولتاژ به ازای یک متر: V_drop_per_m = I × R_per_m = 0.130000 V/m

– گام 3: افت ولتاژ کل (یک‌طرفه) در طول 20 m: V_drop_total = 2.600000 V

– گام 4: افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 5.200000 V

– گام 5: درصد افت نسبت به 230 V ≈ 1.1304% — نسبت به 12 V ≈ 21.6667%

– گام 6: ΔV سه‌فاز تقریبی = 4.503332 V

– گام 7: مقاومت حلقه R_loop = 1.040000 Ω → تلفات Joule ≈ 26.000000 W



تفسیر: برای مقاصد سیگنالی و روشنایی پایین، این افت‌ها معمولاً قابل قبول‌اند؛ اما با افزایش جریان یا طول، ارتقا به سطح مقطع بالاتر توصیه می‌شود.



مثال 4 — بار نسبتاً سنگین برای 0.75 mm² (8 A):

– گام 1: محاسبه مقاومت بر متر: R_per_m = 0.026000 Ω/m

– گام 2: افت ولتاژ به ازای یک متر: V_drop_per_m = I × R_per_m = 0.208000 V/m

– گام 3: افت ولتاژ کل (یک‌طرفه) در طول 30 m: V_drop_total = 6.240000 V

– گام 4: افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 12.480000 V

– گام 5: درصد افت نسبت به 230 V ≈ 2.7130% — نسبت به 12 V ≈ 52.0000%

– گام 6: ΔV سه‌فاز تقریبی = 10.807997 V

– گام 7: مقاومت حلقه R_loop = 1.560000 Ω → تلفات Joule ≈ 99.840000 W



تفسیر: برای مقاصد سیگنالی و روشنایی پایین، این افت‌ها معمولاً قابل قبول‌اند؛ اما با افزایش جریان یا طول، ارتقا به سطح مقطع بالاتر توصیه می‌شود.



مثال 5 — حالت محافظه‌کارانه: 10 A در 50 m (برای بررسی محدودیت‌ها):

– گام 1: محاسبه مقاومت بر متر: R_per_m = 0.026000 Ω/m

– گام 2: افت ولتاژ به ازای یک متر: V_drop_per_m = I × R_per_m = 0.260000 V/m

– گام 3: افت ولتاژ کل (یک‌طرفه) در طول 50 m: V_drop_total = 13.000000 V

– گام 4: افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 26.000000 V

– گام 5: درصد افت نسبت به 230 V ≈ 5.6522% — نسبت به 12 V ≈ 108.3333%

– گام 6: ΔV سه‌فاز تقریبی = 22.516660 V

– گام 7: مقاومت حلقه R_loop = 2.600000 Ω → تلفات Joule ≈ 260.000000 W



تفسیر: برای مقاصد سیگنالی و روشنایی پایین، این افت‌ها معمولاً قابل قبول‌اند؛ اما با افزایش جریان یا طول، ارتقا به سطح مقطع بالاتر توصیه می‌شود.



تفسیر نتایج و توصیه‌های مهندسی کابل افشان 0.75 × 2 پژواک البرز

تحلیل و توصیه‌ها:

– کابل 0.75 mm² برای جریان‌های پایین در مسافت‌های کوتاه بسیار مناسب است؛ بهره‌گیری از آن در سیستم‌های سیگنال و روشنایی متداول است.

– اگر جریان عبوری به بیش از حدود 5–8 A نزدیک شود یا طول مسیر افزایش یابد، افت ولتاژ و تلفات قابل‌توجه می‌شود و بررسی کابل با سطح مقطع بزرگ‌تر لازم است.

– در نصب‌های دسته‌ای، کاهش ظرفیت جریان‌دهی را طبق جداول استاندارد در نظر بگیرید زیرا تجمع کابل‌ها باعث افزایش دما می‌شود.

– برای اتصالات در تابلوها از ferrule مناسب استفاده کنید تا از آسیب به رشته‌های افشان جلوگیری و تماس الکتریکی مطمئن ایجاد شود.

نکات نصب، حفاظت مکانیکی و ایمنی کابل افشان 0.75 × 2 پژواک البرز

نکات اجرایی و ایمنی:

1) در مسیرهای با لبه تیز یا احتمال سایش از غلاف محافظ یا لوله استفاده کنید.

2) رعایت شعاع خم مجاز و جلوگیری از کشش بیش از حد هنگام نصب برای جلوگیری از آسیب به هادی و عایق ضروری است.

3) استفاده از ferrule و ترمینال مناسب هنگام پایان‌دهی برای جلوگیری از افت تماس و گرم شدن نقاط اتصال الزامی است.

4) برای کاربردهای در معرض روغن، مواد شیمیایی یا دمای بالا از کابل‌های ویژه استفاده نمایید.

5) پس از نصب، تست continuity و تست مقاومت عایقی را انجام داده و نتایج را ثبت کنید.

استانداردها، مدارک فنی و کنترل کیفیت کابل افشان 0.75 × 2 پژواک البرز

استانداردها و مدارک فنی:

– کد استاندارد محصول: 6643356936

– تولید مطابق استانداردهای ملی و بین‌المللی سیم و کابل انجام می‌شود.

– امکان ارائه دیتاشیت فنی، گواهی کنترل کیفیت (QC) و گزارش‌های آزمایشگاهی برای سفارش‌های پروژه‌ای وجود دارد.

– در صورت نیاز به بسته‌بندی یا برچسب‌گذاری سفارشی، هنگام ثبت سفارش اطلاع دهید تا هماهنگی لازم انجام گردد.

سفارش، بسته‌بندی و استعلام قیمت

– بسته‌بندی مرجع: کلاف 100 meter.

– امکان تأمین به‌صورت کلاف 100 meter یا برش متری بنا بر درخواست مشتری وجود دارد.

– برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش کابل افشان 0.75 × 2 mm² البرز پژواک با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر آماده ارائه مشاوره و ارسال نمونه است.

پرسش‌های متداول (FAQ) کوتاه

Q1: جریان مجاز برای 0.75 mm² چقدر است؟

A1: جریان مجاز وابسته به شرایط نصب است؛ اما در کاربردهای معمول سیگنال و روشنایی، محدوده 1 A تا حدود 5–8 A مورد استفاده قرار می‌گیرد. برای تعیین دقیق از جداول مرجع استاندارد استفاده کنید.



Q2: آیا این کابل مناسب استفاده در تابلوهای صنعتی است؟

A2: بله، برای کابل‌های فرمان و سیگنال در تابلوها مناسب است ولی در محیط‌های سخت و با شرایط شیمیایی یا دمایی خاص باید از کابل‌های مخصوص استفاده شود.



Q3: آیا دیتاشیت و گواهی QC ارائه می‌شود؟

A3: بله، برای سفارش‌های پروژه‌ای دیتاشیت فنی و گواهی‌های کنترل کیفیت قابل ارائه است — جهت درخواست با شماره {phone} تماس بگیرید.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل افشان 0.75 × 2 پژواک البرز گزینه‌ای اقتصادی و عملی برای کاربردهای سیگنال، روشنایی و کابل‌های رابط در فواصل کوتاه است. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین سیم و کابل تضمین می‌کند محصولات تحویلی اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل افشان 0.75 × 2 mm² البرز پژواک با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده مشاوره و ارسال نمونه جهت آزمون در پروژه شما است.
