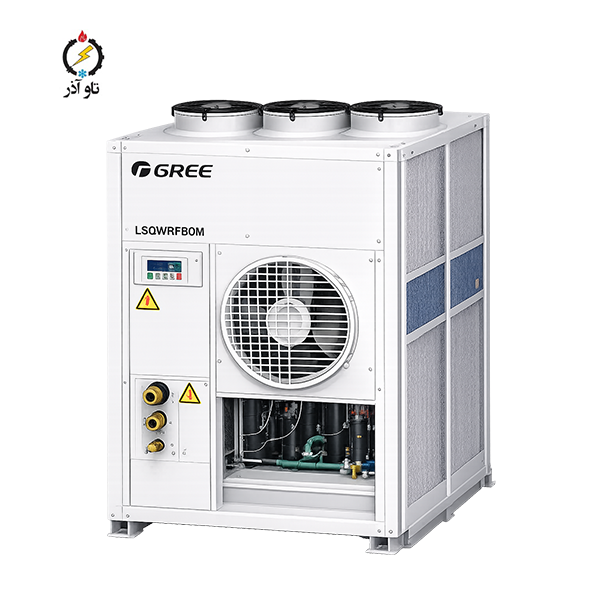

چیلر 20 تن هواخنک اسکرال گری مدل LSQWRF80M

چیلر ۲۰ تن هواخنک اسکرال گری (Gree) مدل LSQWRF80M یک راه‌حل کامل برای تأمین سرمایش تابستان و گرمایش زمستان در ساختمان‌های کوچک تا متوسط است.

این دستگاه با توان برودتی ۷۱ کیلووات (حدود ۲۰RT) و توان گرمایشی ۷۹.۵ کیلووات، به‌عنوان یک «موتورخانه مرکزی جمع‌وجور و مدرن» روی پشت‌بام یا در محوطه ساختمان نصب می‌شود و به‌تنهایی، آب سرد و گرم مورد نیاز فن‌کویل‌ها و هواسازها را تأمین می‌کند.

اگر برای پروژه خود به‌دنبال سیستمی هستید که:

– هم سرمایش و هم گرمایش را در قالب یک دستگاه مرکزی ارائه دهد،

– راندمان انرژی قابل قبول داشته باشد،

– ابعاد و وزن مناسبی برای نصب روی بام یا حیاط داشته باشد،

– و از نظر حفاظت‌ها و سیستم کنترل، خیال شما را بابت کارکرد طولانی‌مدت راحت کند؛

چیلر ۲۰ تن هواخنک اسکرال LSQWRF80M یکی از گزینه‌های جدی و حرفه‌ای در رده ظرفیت خود محسوب می‌شود.

 چرا چیلر دو منظوره LSQWRF80M انتخاب جذابی برای پروژه شماست؟

 یک دستگاه برای دو فصل سال؛ سرمایش و گرمایش یکپارچه

این چیلر از نوع دو منظوره است؛ یعنی:

– در تابستان، با توان برودتی ۷۱ کیلووات، آب سرد مورد نیاز سیستم فن‌کویل‌ها و هواسازها را تأمین می‌کند.

– در زمستان، با توان گرمایشی ۷۹.۵ کیلووات و بهره‌گیری از سیکل معکوس و هیتر برقی کمکی ۱۵ کیلوواتی، آب گرم مناسب گرمایش را در مدار به گردش درمی‌آورد.

به این ترتیب:

– دیگر نیازی به نصب چیلر مجزا برای تابستان و دیگ گازسوز یا پکیج‌های متعدد برای زمستان نیست.

– یک دستگاه مرکزی، چهار فصل برای شما کار می‌کند و سیستم تاسیسات ساختمان را ساده، منظم و کم‌هزینه‌تر می‌کند.

برای ساختمان‌های اداری، مجتمع‌های مسکونی، آموزشگاه‌ها، کلینیک‌ها و دفاتر تجاری، این یک مزیت بزرگ است؛ زیرا مدیریت، سرویس و بهره‌برداری از سیستم را بسیار آسان‌تر می‌کند.

 راندمان انرژی LSQWRF80M؛ EER و COP در خدمت کاهش هزینه‌ها

 راندمان سرمایشی؛ EER=2.76

چیلر ۲۰ تن گری مدل LSQWRF80M دارای ضریب عملکرد انرژی (EER) حدود ۲.۷۶ در حالت سرمایش است.

EER به زبان ساده یعنی:

– نسبت توان برودتی تولیدشده (سرما) به توان الکتریکی مصرف‌شده.

– هرچه EER بزرگ‌تر باشد، چیلر برای تولید همان مقدار سرما، برق کمتری مصرف می‌کند.

در عمل:

– EER=2.76 برای یک چیلر هواخنک این رده ظرفیت، عددی کاملاً منطقی و قابل قبول است.

– اگر دستگاه بخش قابل توجهی از سال را روشن باشد (مثلاً در ساختمان‌های اداری و تجاری)، این راندمان باعث می‌شود هزینه برق در یک سطح قابل کنترل و اقتصادی باقی بماند.

با توجه به این‌که توان ورودی سرمایشی حدود ۲۵.۷ کیلووات است، می‌توان گفت طراحی دستگاه به‌گونه‌ای انجام شده که تعادل مناسبی بین ظرفیت، مصرف و قیمت اولیه برقرار شده است.

راندمان گرمایشی؛ COP=2.94

در مود گرمایش، LSQWRF80M دارای ضریب عملکرد (COP) حدود ۲.۹۴ است.

COP به معنای:

– نسبت توان گرمایی تولیدشده به توان الکتریکی مصرفی؛

– هرچه این عدد بزرگ‌تر باشد، گرمایش ارزان‌تر از نظر مصرف برق تأمین می‌شود.

COP نزدیک به ۳ برای یک چیلر هواخنک دو منظوره، نشان می‌دهد:

– در ازای هر ۱ کیلووات برق مصرفی، تقریباً ۳ کیلووات گرما تولید می‌شود.

– نسبت به سیستم‌های گرمایشی کاملاً برقی معمولی، چند برابر بهینه‌تر و اقتصادی‌تر است.

ترکیب EER=2.76 و COP=2.94 باعث می‌شود LSQWRF80M برای ساختمان‌هایی که در طول سال هم سرمایش پرکاربرد و هم گرمایش مستمر دارند، یک انتخاب هوشمندانه و مقرون‌به‌صرفه باشد.

 کمپرسور اسکرال و کنترل ظرفیت؛ عملکرد پایدار با مصرف بهینه

 کمپرسور Scroll؛ صدای کمتر، استهلاک پایین‌تر

چیلر LSQWRF80M از کمپرسور اسکرال (Scroll) بهره می‌برد؛ تکنولوژی‌ای که امروزه در بسیاری از چیلرهای کوچک و متوسط به‌عنوان استاندارد پذیرفته شده است.

مزایای کمپرسور اسکرال:

– صدای کمتر و لرزش ملایم‌تر در مقایسه با بسیاری از کمپرسورهای پیستونی قدیمی

– ساختار ساده‌تر و در نتیجه نگهداری آسان‌تر و استهلاک کمتر

– راندمان مناسب در بازه‌های مختلف بار کاری

این ویژگی‌ها باعث می‌شود چیلر برای نصب روی پشت‌بام ساختمان‌های مسکونی و اداری کاملاً مناسب و کم‌صداتر از بسیاری گزینه‌های قدیمی باشد و در طول سال‌های بهره‌برداری، هزینه‌های نگهداری و خرابی را کاهش دهد.

 کنترل ظرفیت ۰–۵۰–۱۰۰ درصد؛ مصرف برق هوشمند

کنترل ظرفیت این چیلر به‌صورت پله‌ای ۰–۵۰–۱۰۰ درصد است؛ یعنی دستگاه می‌تواند در سه حالت اصلی کار کند:

– خاموش (۰٪)

– نیم‌بار (۵۰٪ ظرفیت)

– فول‌لود (۱۰۰٪ ظرفیت)

این رفتار پله‌ای ظرفیت، چند مزیت اصلی دارد:

– در ساعات کم‌بار (مثلاً صبح‌ها، شب‌ها و فصل‌های میانی)، دستگاه می‌تواند فقط روی ۵۰٪ ظرفیت کار کند و از مصرف بی‌مورد برق در بارهای پایین جلوگیری کند.

– تعداد استارت‌های سنگین کمپرسور کمتر می‌شود و این موضوع طول عمر کمپرسور را افزایش می‌دهد.

– دمای آب سرد (در تابستان) و آب گرم (در زمستان) با ثبات بیشتری کنترل می‌شود و نوسان دمای محیط داخلی ساختمان کاهش می‌یابد.

در نتیجه، هم آسایش حرارتی کاربران تأمین می‌شود، هم مصرف انرژی بهینه می‌گردد و هم تجهیزات اصلی دستگاه، تحت فشار کمتری قرار می‌گیرند.

 سیستم تبادل حرارت و مدار آب؛ مبدل صفحه‌ای کارآمد

 اواپراتور صفحه‌ای با راندمان بالا

اواپراتور این چیلر از نوع مبدل صفحه‌ای (Plate Heat Exchanger) است.

مبدل‌های صفحه‌ای به‌دلیل:

– سطح تماس بالا

– طراحی فشرده

– و راندمان حرارتی عالی

در بسیاری از چیلرهای مدرن به کار می‌روند.

مشخصات مدار آب اواپراتور در این مدل:

– دبی آب: حدود ۱۲.۲ مترمکعب بر ساعت

– افت فشار: حدود ۲۰ کیلوپاسکال

– حداکثر فشار کارکرد: ۱ مگاپاسکال

– سایز ورودی و خروجی: DN65

این اعداد برای طراحی سیستم فن‌کویل‌ها، پمپ‌ها و شبکه آبرسانی به این معناست که:

– چیلر می‌تواند به‌خوبی شبکه‌ای از فن‌کویل‌ها و یک یا چند هواساز را در یک ساختمان کوچک تا متوسط تغذیه کند.

– انتخاب پمپ سیرکولاتور به‌دلیل افت فشار مناسب و سایز DN65، ساده و اقتصادی است.

– فشار کاری ۱ مگاپاسکال نیز حاشیه اطمینان مناسبی برای مدار فراهم می‌کند.

 کندانسور لوله مسی با فین آلومینیومی

کندانسور چیلر LSQWRF80M از نوع لوله مسی با فین‌های آلومینیومی است.

این ترکیب، استاندارد رایج در سیستم‌های تهویه مطبوع است و مزایای زیر را دارد:

– انتقال حرارت مناسب و قابل اعتماد

– مقاومت مناسب در برابر شرایط محیطی

– امکان شست‌وشو و سرویس دوره‌ای آسان

کندانسور با کمک فن‌های آکسیال، گرمای مبرد را به هوای محیط منتقل می‌کند و امکان کار پایدار دستگاه را در دماهای بالای محیطی فراهم می‌سازد.

 فن‌های کندانسور و عملکرد در هوای گرم؛ سازگار با اقلیم ایران

 فن‌های آکسیال پرقدرت با دبی بالای هوا

در این چیلر، برای تهویه کندانسور از:

– دو فن آکسیال

– با توان هر فن حدود ۹۵۰ وات

– و حجم هوادهی کلی حدود ۱۷,۶۴۰ CFM

استفاده شده است. این ترکیب باعث می‌شود:

– سطح کویل کندانسور به‌خوبی شسته شود و گرمای مبرد به‌سرعت به محیط دفع گردد.

– چیلر بتواند در دمای محیط ۱۵ تا ۵۲ درجه سانتی‌گراد با عملکرد پایدار کار کند.

این بازه دمایی به‌خصوص برای شهرهایی با تابستان‌های گرم و دمای بالای ۴۰ درجه سانتی‌گراد بسیار مهم است؛ چون نشان می‌دهد دستگاه برای شرایط آب‌وهوایی ایران طراحی و قابل اتکا است، به شرط رعایت اصول جانمایی و تهویه اطراف دستگاه.

 ابعاد، وزن و سطح صدا؛ مناسب برای نصب روی بام و حیاط

 ابعاد و وزن LSQWRF80M

مشخصات فیزیکی دستگاه:

– طول: ۲۰۴۰ میلی‌متر

– عرض: ۱۰۰۰ میلی‌متر

– ارتفاع: ۲۲۳۰ میلی‌متر

– وزن خالص: حدود ۷۶۰ کیلوگرم

این ابعاد و وزن برای یک چیلر ۲۰ تن هواخنک، کاملاً کامپکت و نصب‌پذیر است.

چنین دستگاهی به‌راحتی:

– روی پشت‌بام ساختمان‌های مسکونی و اداری

– یا در محوطه باز کنار ساختمان

قابل نصب است، به شرط آن‌که:

– ظرفیت باربری محل نصب بررسی شود،

– فاصله‌های استاندارد برای گردش هوا رعایت شوند،

– و فضای کافی برای سرویس و نگهداری در اطراف دستگاه در نظر گرفته شود.

سطح صدا؛ شدت صوت ۷۱ dB(A) (H3)

شدت صوت این چیلر حدود ۷۱ دسی‌بل (dB(A)) اعلام شده است.

برای یک چیلر هواخنک ۲۰ تن، این میزان:

– در صورت نصب در فضای باز، سطح صدای قابل قبولی محسوب می‌شود.

– با کمی دقت در جانمایی (دور از پنجره اتاق خواب، اتاق کنفرانس یا فضاهای بسیار حساس)، به‌راحتی می‌توان اثر صوتی آن را مدیریت کرد.

– استفاده از لرزه‌گیرهای مناسب زیر شاسی و رعایت فاصله از دیوارها نیز به کاهش انتقال صدا و لرزش کمک می‌کند.

به این ترتیب، LSQWRF80M برای استفاده در ساختمان‌های اداری، تجاری و حتی مسکونی، از نظر نویز، گزینه‌ای قابل قبول و قابل مدیریت است.

 مشخصات الکتریکی، مبرد و هیتر کمکی؛ جزئیات مهم بهره‌برداری

 تغذیه برق سه‌فاز استاندارد

چیلر LSQWRF80M با برق:

– سه‌فاز

– ۵۰ هرتز

– ۳۸۰ تا ۴۱۵ ولت

کار می‌کند؛ دقیقاً مطابق با استاندارد شبکه برق صنعتی و ساختمانی رایج در ایران.

توان ورودی در حالت:

– سرمایش: حدود ۲۵.۷ کیلووات

– گرمایش: حدود ۲۷ کیلووات

است. این مقادیر در طراحی تابلو برق، انتخاب کابل، کلید و فیوزهای حفاظتی باید دقیقاً لحاظ شوند تا:

– از افت ولتاژ،

– گرم شدن بیش از حد کابل‌ها،

– و تریپ‌های مکرر حفاظتی

جلوگیری شود.

 مبرد R-410A؛ کارکرد رایج و شناخته‌شده

در این چیلر از مبرد R-410A استفاده شده است؛ مبردی شناخته‌شده و رایج در سیستم‌های تهویه مطبوع.

این مبرد:

– فشار کاری نسبتاً بالایی دارد که با طراحی مناسب کندانسور و اواپراتور، راندمان خوبی ارائه می‌کند.

– سال‌هاست در کولرها و چیلرهای مختلف به‌کار رفته و از نظر سرویس، شارژ و تعمیر، برای تکنسین‌ها کاملاً آشنا است.

 هیتر برقی کمکی ۱۵ کیلووات

یکی از مزایای مهم LSQWRF80M، وجود هیتر برقی کمکی با توان ۱۵ kW است؛ این هیتر:

– در روزهای بسیار سرد سال، به مدار گرمایشی کمک می‌کند

– دمای آب گرم را در محدوده مورد نیاز نگه می‌دارد

– برای پروژه‌هایی که امکان یا تمایل استفاده از سوخت گاز را ندارند، یک راه‌حل بسیار مناسب است

در نتیجه، حتی در شرایطی که دمای محیط بسیار پایین است، سیستم گرمایشی شما با استفاده از این چیلر دو منظوره، آب گرم پایدار و مطمئنی در اختیار خواهد داشت.

 این چیلر برای چه پروژه‌هایی مناسب است؟

چیلر ۲۰ تن هواخنک اسکرال گری مدل LSQWRF80M، با ظرفیت ۷۱ کیلووات سرما و ۷۹.۵ کیلووات گرما، برای موارد زیر انتخابی هوشمندانه است:

– مجتمع‌های مسکونی کوچک تا متوسط (مثلاً ۸ تا ۲۰ واحد) با سیستم فن‌کویل

– ساختمان‌های اداری ۳ تا ۶ طبقه با بار سرمایشی و گرمایشی متوسط

– کلینیک‌ها، درمانگاه‌ها، آموزشگاه‌ها و دفاتر تجاری

– پروژه‌هایی که به دنبال یک سیستم مرکزی دو منظوره برای تأمین سرمایش و گرمایش هستند

– ساختمان‌هایی که می‌خواهند از تعدد تجهیزات (چیلر + دیگ + پکیج‌های متعدد) دور شده و یک راه‌حل متمرکز و مدرن داشته باشند

اگر در حال ساخت یا بازسازی چنین پروژه‌هایی هستید، LSQWRF80M می‌تواند جایگزین مناسبی برای موتورخانه‌های حجیم و پرهزینه، و نیز ترکیب چند سیستم مستقل باشد.

 مشاوره تخصصی و استعلام قیمت

برای این‌که مطمئن شوید این ظرفیت دقیقاً برای متراژ، کاربری و شرایط اقلیمی پروژه شما مناسب است و برای اطلاع از قیمت روز، گارانتی، شرایط فروش و پیشنهاد فنی کامل، می‌توانید با کارشناسان شرکت تاوآذر تماس بگیرید:

– تلفن دفتر: 021-77751990

– مشاوره مستقیم و واتساپ: 0910-3900143

کارشناسان تاوآذر آماده‌اند بر اساس نقشه‌ها، بار سرمایشی و گرمایشی و نوع کاربری ساختمان، بهترین ظرفیت چیلر و ترکیب تجهیزات (فن‌کویل، هواساز و…) را برای شما طراحی و پیشنهاد کنند تا هم هزینه اولیه و هم هزینه بهره‌برداری سیستم شما بهینه شود.
