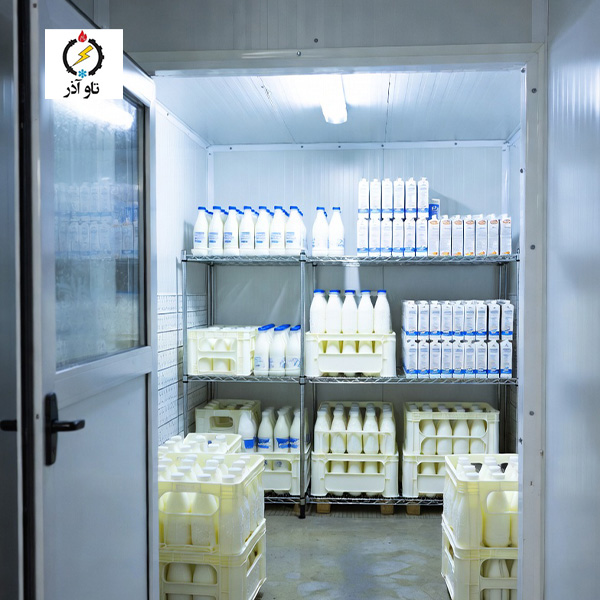

معرفی کلی سردخانه ۲۰ تنی شیر

هدف و کاربرد سردخانه ۲۰ تنی شیر

این سردخانه بالاصفری با ظرفیت نگهداری ۲۰ تن شیر یک راه‌حل صنعتی و عملیاتی برای مراکز جمع‌آوری شیر، تعاونی‌های بزرگ دامداری، کارگاه‌های بسته‌بندی لبنیات و انبارهای منطقه‌ای است. حجم داخلی حدود ۸۰ مترمکعب (ابعاد داخل: طول ۶ متر × عرض ۵ متر × ارتفاع ۲٫۷ متر) فضای کافی برای قرارگیری چندین تانک استیل استاندارد، کانتینرها یا پالت‌های بسته‌بندی شیر فراهم می‌آورد. هدف اصلی این پکیج حفظ سلامت میکروبی و مشخصات حسّی شیر، جلوگیری از نوسانات دمایی حین بارگیری و تضمین شرایط ثابت تا زمان تحویل به کارخانهٔ فرآوری یا بازار است.

چرا این سردخانه مخصوص شیر طراحی شده است

نیازهای ویژهٔ شیر و راهکار مهندسی

شیر خام به‌سرعت مستعد رشد میکروارگانیسم‌ها و تغییرات ترکیبی است؛ بنابراین کنترل دقیق دما و طراحی بهداشتی محیط از اهمیت بالایی برخوردار است. این سردخانه برای پاسخ به نیازهای زیر طراحی شده است:
• حفظ دما در محدودهٔ بالاصفری (معمولاً ۱–۴ °C) برای کندسازی رشد میکروارگانیزم‌ها؛
• جلوگیری از شوک حرارتی هنگام ورود محموله‌ها؛
• سطوح قابل شست‌وشو و زهکشی مناسب برای رعایت پروتکل‌های بهداشتی؛
• توزیع یکنواخت جریان هوا برای خنک‌سازی یکنواخت اطراف تانک‌ها و جلوگیری از نقاط دمایی با ریسک بالا؛
• امکان مانیتورینگ و توسعه برای انطباق با استانداردهای HACCP و نیازهای صادراتی.

مشخصات فنی کلیدی سردخانه ۲۰ تنی شیر

پارامترها و تجهیزات اصلی

• نام محصول: سردخانه بالاصفری با ظرفیت نگهداری ۲۰ تن شیر.
  • ظرفیت نگهداری: ۲۰ تن به‌صورت استاندارد.
  • حجم داخلی: ۸۰ مترمکعب.
  • ابعاد داخل: طول ۶ متر × عرض ۵ متر × ارتفاع ۲٫۷ متر.
  • کمپرسور: Bitzer — پیستونی نیمه‌هرمتیک، ۵ اسب بخار.
  • کندانسور: ASE — ۷.۵ اسب، مدل ACS-245A یا معادل.
  • اواپراتور: ASE — ۷.۵ اسب، مدل ACE150-4.7 یا معادل.
  • یونیت کندانسینگ: شاسی‌دار از برند آسه با تجهیزات کامل خط مایع.
  • تابلو برق: طراحی برای ۵ اسب با تجهیزات Schneider Electric.
  • درب: برند صابکول یا آسه از نوع لولایی به ابعاد ۱۹۰ × ۹۰ سانتی‌متر.
  • جداره داخلی: ساندویچ‌پنل نبوغ سرمایش — ضخامت ۱۰ cm با روکش مقاوم. Nobogh Sarmaish
  • کف: ورق آلومینیومی موج‌دار ضخامت ۲ mm.
  • تجهیزات خط مایع: فیلتر درایر، سایت‌گلس، شیر برقی و شیرهای دستی از Castel.
  • شیر انبساط: شیر انبساط TXV ترموستاتیکی از Danfoss.
  • مایع‌شکن: GVN.
  • لرزه‌گیر کمپرسور: پکلس (Packless) یا معادل اروپایی. Packless
  • تجهیزات کنترلی: ترموستات و کلیدهای کنترل فشار KP5/KP15 از برند دانفوس.
  • گیج‌ها: گیج‌های روغنی فشار بالا/پایین از نوع ویکا. WIKA
  • ایمنی: حفاظت‌های الکتریکی مطابق استانداردهای بین‌المللی، قطع‌کن اضطراری و اتصال زمین کامل.

برندها و تجهیزات فوق یک‌بار معرفی شدند تا شفافیت فنی مشخص باشد؛ در ادامه متن نقش عملیاتی و تأثیر هر جزء تشریح می‌شود.

فلسفهٔ طراحی اختصاصی برای شیر

منطق فنی و اصول طراحی

در مقیاس ۲۰ تنی، چالش اصلی حفظ یکنواختی محیط و مقابله با بارهای لحظه‌ای در طول عملیات بارگیری/تخلیه است. فلسفهٔ طراحی این سردخانه مبتنی بر سه ستون است: ثبات دما، محافظت از ساختار محصول و سادگی عملیاتی. ثبات دما با عایق‌بندی دقیق و کنترل حلقه‌ای دما تأمین می‌شود؛ محافظت از ساختار محصول با توزیع صحیح جریان هوا و کاهش تماس مکانیکی انجام می‌گیرد؛ و سادگی عملیاتی با استفاده از تجهیزات سرویس‌پذیر و تابلوهای قابل توسعه فراهم می‌شود.

چرا تجهیزات انتخاب‌شده مناسب‌اند؟

کمپرسور ۵ اسب بیتزر در ترکیب با اواپراتور و کندانسور آسه به دلیل پاسخ‌دهی سریع به بار لحظه‌ای و دوام در سیکل‌های استارت/استاپ، برای محیط‌های جمع‌آوری شیر مناسب است. شیر انبساط TXV کنترل سوپر‌هیت دقیق را فراهم می‌آورد و تابلو اشنایدر حفاظت و امکان گسترش مانیتورینگ را میسر می‌کند.

عملکرد برودتی و پارامترهای کلیدی سردخانه ۲۰ تنی شیر

دامنهٔ دمایی پیشنهادی و اهمیت تلورانس

دمای عملیاتی پیشنهادی برای شیر تازه بین ۱ تا ۴ °C است. حفظ تلورانس پایین (±0.5–1 °C بسته به تنظیمات) نقش حیاتی در جلوگیری از رشد باکتری‌ها و افزایش طول عمر نگهداری دارد. سیستم کنترلی دقیق و سنسورهای مناسب این تلورانس را تضمین می‌کنند.

زمان بازیابی دما (Recovery Time)

در اتاق ۸۰ مترمکعب و با بارگیری پیوسته، زمان بازیابی دما معیاری کلیدی است. طراحی مدار برودتی و ظرفیت اجزا به‌گونه‌ای انتخاب شده که Recovery Time پس از بازشدن درب یا ورود محموله‌های گرم حداقل گردد؛ این کاهش زمان قرارگیری شیر در مناطق پرخطر، کیفیت نهایی محصول را حفظ می‌کند.

مدیریت رطوبت و جلوگیری از تراکم

اگرچه کنترل RH برای شیر به‌اندازه میوه‌ها حیاتی نیست، اما جلوگیری از تراکم بخار آب روی سطوح و اتصالات اهمیت دارد زیرا قطرات آب می‌توانند آلودگی سطحی ایجاد کنند. تنظیم زمان‌بندی فن‌ها و طراحی اواپراتور به‌گونه‌ای انجام شده که تراکم سطحی کنترل و زهکشی مناسب اجرا شود.

محافظت مدار و کنترل سوپر‌هیت

شیر انبساط TXV سوپر‌هیت را در نقطهٔ بهینه نگه می‌دارد و از ورود مایع به کمپرسور جلوگیری می‌کند. کلیدهای فشار KP5/KP15 و گیج‌های ویکا نظارت مستمر بر مدار را فراهم می‌آورند و تابلو اشنایدر مدیریت حفاظت الکتریکی را بر عهده دارد.

طراحی جریان هوا و چیدمان داخلی سردخانه ۲۰ تنی شیر

توزیع یکنواخت هوا در اطراف تانک‌ها

اواپراتور و دیفیوزرها به‌صورتی آرایش یافته‌اند که جریان ملایم و نفوذی در عمق محموله‌ها ایجاد شود. تمرکز بر توزیع یکنواخت مانع از تشکیل نقاط گرم پشت ظروف یا کانتینرها می‌شود و لایهٔ مرزی اطراف تانک‌ها را در دمای مطلوب نگه می‌دارد.

الگوی چیدمان تانک‌ها و مسیرهای سرویس

• حفظ فاصلهٔ حداقل ۱۰–۲۰ سانتی‌متر از دیواره‌ها برای رسیدن به گردش هوا؛
  • راهروهای دسترسی حداقل ۰.۸ متر برای عملیات نگهداری و تخلیه؛
  • تعیین ارتفاع چیدمان و حداکثر بار مجاز برای پالت‌ها مطابق با دستورالعمل بسته‌بندی.

چیدمان مناسب باعث کاهش زمان عملیاتی، ایمنی بیشتر و اجرای فرایندهای شست‌وشو و حمل‌ونقل آسان می‌شود.

پیش‌سرد و مدیریت ورود محموله‌ها

پیش‌سرد کردن تانک‌ها یا محموله‌ها تا دمای نزدیک هدف پیش از ورود، بار لحظه‌ای سیستم را کاهش می‌دهد و Recovery Time را به حداقل می‌رساند. در عملیات‌های با حجم بالا، ورود مرحله‌ای و زمان‌بندی شدهٔ محموله‌ها توصیه می‌شود.

بهداشت، شست‌وشو و انطباق با استانداردها

پروتکل‌های شست‌وشو و ضدعفونی

برنامهٔ منظم شست‌وشو با شوینده‌ها و ضدعفونی‌کننده‌های مورد تأیید، همراه با ثبت لاگ، برای کاهش بار میکروبی محیط ضروری است. اجرای آموزش‌های عملی برای اپراتورها و تکرار دوره‌ای این آموزش‌ها تضمین‌کنندهٔ رعایت پروتکل‌هاست.

زهکشی کف و طراحی بهداشتی

کف آلومینیومی موج‌دار با شیب مناسب و سیستم زهکشی سریع از تجمع مایعات جلوگیری می‌کند؛ این ویژگی در مراکز جمع‌آوری شیر که شست‌وشوی مکرر انجام می‌شود، حیاتی است.

کنترل آفات و مدیریت ضایعات

اجرای برنامهٔ کنترل آفات، بسته‌بندی مناسب ضایعات و مسیرهای مشخص برای خروج مواد زائد، باعث کاهش ریسک‌های بهداشتی و افزایش تطابق با استانداردهای نظارتی می‌شود.

نگهداری پیشگیرانه و پشتیبانی فنی سردخانه ۲۰ تنی شیر

برنامهٔ پیشنهادی نگهداری

• روزانه: ثبت دما، بررسی آلارم‌ها و وضعیت درب/واشرها؛
  • هفتگی: بازدید یونیت کندانسینگ، پاک‌سازی اولیه فین‌ها؛
  • ماهانه: بررسی سایت‌گلس، فیلتر درایر و عملکرد شیرها؛
  • هر ۶ ماه: تست لرزه‌گیرها، تنظیم و تست کلیدهای فشار؛
  • سالانه: وکیوم مدار در صورت نیاز، تست نشتی و تعویض فیلتر درایر.

داشتن قرارداد سرویس دوره‌ای با تأمین‌کننده یا نمایندگی رسمی موجب کاهش زمان‌های تعطیلی و تضمین تأمین قطعات یدکی می‌شود.

عیب‌یابی سریع — چک‌لیست تکنسین

سرمای ناکافی

• بررسی شارژ مبرد و وضعیت سایت‌گلس؛
  • پاک‌سازی فین‌های کندانسور و اطمینان از جریان هوا؛
  • کنترل عملکرد فن‌ها و الکتروموتورها؛
  • بررسی سوپر‌هیت و تنظیم شیر انبساط.

تراکم یا قطرات آب روی سطوح

• بررسی سیکل کاری اواپراتور و گردش هوا؛
  • اطمینان از عملکرد صحیح زهکشی کف؛
  • تنظیم زمان‌بندی بارگیری برای کاهش شوک حرارتی.

لرزش یا صدای غیرعادی

• بررسی لرزه‌گیرها و تراز کمپرسور؛
  • کنترل توازن فن‌ها و بررسی کوپلینگ‌ها؛
  • ارزیابی اتصالات مکانیکی و الکتریکی.

قابلیت سفارشی‌سازی سردخانه ۲۰ تنی شیر

گزینه‌های قابل ارائه

• مانیتورینگ آنلاین (PLC + Cloud) و ثبت لاگ دما/RH برای انطباق با HACCP و گزارش‌های صادراتی؛
  • افزودن ماژول کنترل رطوبت جهت اقلام خاص یا محیط‌های مرطوب؛
  • ارتقای تابلو به PLC و HMI برای تعریف پروفایل‌های دمایی و گزارش‌گیری؛
  • روکش استنلس‌استیل داخلی یا تقویت کف برای شست‌وشوی صنعتی مکرر؛
  • نصب کمپرسور موازی برای افزونگی و افزایش قابلیت اطمینان.

هر گزینهٔ سفارشی پس از محاسبهٔ بار سرمایی و بررسی مهندسی، با پیش‌فاکتور فنی و اقتصادی ارائه می‌شود.

تحلیل اقتصادی و بازگشت سرمایه سردخانه ۲۰ تنی شیر

کاهش ضایعات و افزایش ارزش محصول

نگهداری استاندارد شیر باعث کاهش ضایعات، افزایش درصد محصول قابل‌تحویل و ایجاد امکان قراردادهای بلندمدت با صنایع فرآوری می‌شود. در ظرفیت ۲۰ تن، کاهش حتی چند درصدی ضایعات تأثیر قابل‌توجهی بر درآمد سالیانه دارد.

بهینه‌سازی هزینه‌های عملیاتی

عایق‌بندی دقیق و انتخاب اجزای با راندمان بالا منجر به کاهش سیکل‌های استارت/استاپ کمپرسور می‌شود که مستقیماً مصرف انرژی را پایین می‌آورد. سرویس‌پذیری و دسترسی به قطعات یدکی برنددار موجب کاهش هزینه‌های اضطراری می‌گردد.

پرسش‌های متداول (FAQ)

۱) دمای مناسب نگهداری شیر چیست؟

دمای پیشنهادی معمولاً بین ۱ تا ۴ °C است؛ تعیین دقیق براساس نوع بسته‌بندی، مدت نگهداری و مسیر عرضه مشخص می‌شود.

۲) آیا اپراتور تخصصی لازم است؟

بهره‌برداری روزمره ساده طراحی شده است؛ با این حال برای نگهداری پیشرفته و سرویس دوره‌ای قرارداد پشتیبانی فنی پیشنهاد می‌شود.

۳) چه مدت زمان نصب و راه‌اندازی لازم است؟

با آماده‌سازی محل و تأمین برق معمولاً نصب و راه‌اندازی بین ۱۰ تا ۲۰ روز کاری انجام می‌شود؛ زمان دقیق پس از بازدید فنی اعلام خواهد شد.

جمع‌بندی و دعوت به خرید

سردخانه بالاصفری ۲۰ تنی شیر یک راه‌حل مهندسی‌شده، قابل‌توسعه و اقتصادی برای مراکز جمع‌آوری و توزیع لبنیات است. این پکیج با تمرکز بر ثبات دما، بهداشت محیطی و قابلیت سرویس‌پذیری، ریسک‌های کیفی را کاهش داده و امکان عرضهٔ مطمئن و باکیفیت شیر را فراهم می‌آورد.

برای دریافت پیش‌فاکتور دقیق، محاسبهٔ بار سرمایی اختصاصی یا هماهنگی بازدید فنی با تیم فروش تماس بگیرید:
09103900143 — 021-77751990
