معرفی کلی تونل انجماد ۲ تنی

هدف و کاربرد تونل انجماد منفی ۳۵ درجه

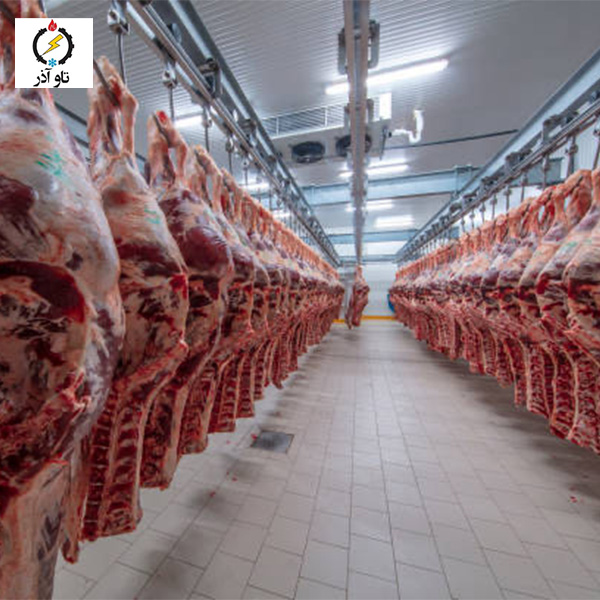

این سردخانه تونل انجماد ۲ تنی مواد پروتئینی سریع انواع مواد پروتئینی (مرغ، گوشت قرمز، ماهی و میگو) طراحی شده است. دمای کاری اتاق تونل تا -35 درجه سانتگیراد تنظیم می‌شود تا محصول در کوتاه‌ترین زمان ممکن از محدوده خطر میکروبی عبور کرده و ساختار بافت، رنگ و ارزش غذایی آن حفظ شود.

با ابعاد خارجی تقریبی ۳ × ۳ × ۶ متر، این تونل انجماد یک گزینه‌ی کامپکت اما کاملاً صنعتی است که قابلیت نصب در فضاهای محدود کارخانجات و سردخانه‌های فرآوری را دارد، در عین حال توانایی انجماد ۲ تن محصول در هر نوبت را فراهم می‌کند. این ظرفیت دقیقاً برای خطوط بسته‌بندی و فرآوری کوچک تا متوسط و کارگاه‌های صنعتی که به انجماد سریع و پیوسته نیاز دارند، بهینه شده است.

چرا تونل انجماد برای مواد پروتئینی ضروری است؟

نیازهای فنی مواد پروتئینی در انجماد سریع

محصولات پروتئینی مانند گوشت و مرغ به چند عامل کلیدی برای حفظ کیفیت نیاز دارند:

سرعت عبور از محدوده ۰ تا منفی ۵ درجه

هر چقدر این بازه سریع‌تر طی شود، کریستال‌های یخ ریزتر تشکیل شده و بافت محصول پس از ذوب شدن، کمتر دچار آب‌اندازی و له‌شدگی می‌شود.

دماهای پایین و پایدار (حدود منفی ۳۵ درجه)

دمای کاری -35 درجه در این تونل انجماد، شرایط لازم برای انجماد عمقی و سریع را فراهم می‌کند.

جریان هوای یکنواخت و پرسرعت

برای اینکه تمام نقاط محصول، به‌ویژه قسمت‌های مرکزی کارتن‌ها یا شانه‌ها، با سرعت مشابه منجمد شوند، اواپراتور و طراحی کانال هوا باید متناسب با بار برودتی انتخاب شده باشد.

این تونل انجماد بر مبنای همین نیازهای تکنولوژیک طراحی شده تا محصول پروتئینی پس از انجماد، حتی در زمان عرضه نهایی، کیفیت حسی و ظاهری بسیار مطلوبی داشته باشد.

مزیت‌های تجاری تونل انجماد برای واحدهای پروتئینی

استفاده از تونل انجماد استاندارد نسبت به سردخانه‌های معمولی چند مزیت اقتصادی مستقیم برای شما دارد:

کاهش ضایعات کیفی

محصول پس از ذوب شدن، آب کمتری از دست می‌دهد و در نتیجه وزن فروش واقعی کاهش محسوسی نخواهد داشت.

افزایش ماندگاری و کیفیت ظاهری

حفظ رنگ، بافت و ساختار پروتئین‌ها، شانس مرجوعی را کم و رضایت مشتری نهایی را بالا می‌برد.

افزایش ظرفیت تولید و برنامه‌ریزی خط

با انجماد سریع هر نوبت ۲ تن، شما می‌توانید برنامه تولید را دقیق‌تر تنظیم کنید و میان مرحله تولید، بسته‌بندی و انبارش، گلوگاه ایجاد نشود.

مشخصات فنی کلی تونل انجماد ۲ تنی

ابعاد، دما و ظرفیت کاری

نوع محصول هدف مواد پروتئینی (مرغ، گوشت، ماهی و …)

دمای کارکرد تونل: -35 درجه

ابعاد خارجی اتاق:۳ متر عرض × ۳ متر ارتفاع × ۶ متر طول

ظرفیت بارگذاری: ۲ تن محصول در هر نوبت انجماد

تعداد مدار سرمایش: ۱ مدار برودتی مستقل

قدرت نامی مدار سرمایش: ۳۰ اسب بخار با دو مرحله تراکم (Two-Stage)

این مشخصات به‌گونه‌ای انتخاب شده‌اند که برای انجماد سریع محصولات پروتئینی در زمان‌های معمول صنعتی (با توجه به نوع محصول و ضخامت بسته) پاسخگو باشند.

پوشش و عایق‌کاری بدنه و کف

دیوارها و سقف:

ساندویچ پنل پلی‌اورتان ۱۵ سانتی‌متری با دانسیته ۴۰ کیلوگرم بر مترمکعب از برند نبوغ سرمایش

عایق کف تونل:

پلی‌استایرن فشرده ۱۵ سانتی‌متری نوع XPS

درب تونل:

درب سردخانه‌ای به ابعاد ۱۹۰ × ۹۰ سانتی‌متر

فلاشینگ:

مجهز به فلاشینگ ۱ اینچ با درب ۱۵ سانتی‌متری برای جلوگیری از نفوذ هوا و ایجاد پل سرمایی

استفاده از عایق‌های با ضخامت ۱۵ سانتی‌متر و دانسیته مناسب برای دماهای پایین‌تر از منفی ۳۰ درجه ضروری است و نقش مستقیم در کاهش مصرف انرژی و پایداری دمای تونل دارد.

تجهیزات اصلی و اجزای کلیدی سیستم برودتی

کمپرسور دابل استیج بیتزر ۳۰ اسب بخار — قلب سیستم

مدل کمپرسور: بیتزر دو مرحله‌ای (Double Stage) مدل S6F-30.2Y-40P

توان نامی: ۳۰ اسب بخار

نوع سیکل: دو مرحله تراکم برای دماهای بسیار پایین

انتخاب کمپرسور دابل استیج بیتزر برای تونل انجماد منفی ۳۵ درجه چند مزیت مهم دارد:

– قابلیت کارکرد پایدار در دماهای تبخیر بسیار پایین

– راندمان بالاتر نسبت به سیستم‌های یک‌مرحله‌ای در همین سطح دمایی

– کاهش تنش مکانیکی و حرارتی روی کمپرسور و افزایش عمر مفید

مبرد R-404A — گاز رایج برای دماهای پایین

در این تونل انجماد از گاز مبرد R-404A استفاده شده است که سال‌ها به عنوان مبرد استاندارد در سیستم‌های برودتی دمای پایین و تونل‌های انجماد کاربرد دارد:

– عملکرد مناسب در دماهای منفی

– در دسترس بودن قطعات و تجهیزات سازگار

– امکان سرویس و شارژ توسط اغلب تیم‌های فنی صنعتی

اواپراتور نیک با فن‌های EBM آلمانی

برند اواپراتور: نیک

طراحی شده متناسب با ظرفیت برودتی کمپرسور

تجهیز شده به فن‌های صنعتی EBM آلمان

این ترکیب باعث می‌شود:

سطح تبادل حرارت کافی برای دمای منفی ۳۵ درجه و بار ۲ تن در هر نوبت فراهم شود.

فن‌های EBM با راندمان بالا، جریان هوای یکنواخت و پرسرعت ایجاد کنند تا انجماد در تمام نقاط تونل یکدست باشد.

صدای کارکرد و مصرف انرژی فن‌ها در محدوده مطلوب صنعتی باقی بماند.

کندانسور نیک متناسب با توان ۳۰ اسب بخار

کندانسور برند نیک، متناسب با ظرفیت برودتی کمپرسور طراحی شده است تا در شرایط دمای محیطی متداول ایران بتواند حرارت دفعی سیستم را بدون افت عملکرد تخلیه کند:

– سطح فین و لوله‌ها متناسب با بار حرارتی

– امکان سرویس و شستشوی دوره‌ای

– طراحی فریم و شاسی برای کارکرد در محیط‌های صنعتی

شیر انبساط ترموستاتیکی دانفوس (MOP)

نوع شیر: TXV ترموستاتیکی

مدل: دانفوس MOP

شیر انبساط دانفوس MOP به‌صورت دقیق سوپر‌هیت را کنترل می‌کند و در عین حال با ویژگی MOP (Maximum Operating Pressure):

– از فشار بیش از حد در مدار مکش جلوگیری می‌کند

– از کمپرسور در برابر شرایط راه‌اندازی و بارگذاری سنگین محافظت می‌کند

– باعث پایداری عملکرد اواپراتور در دماهای بسیار پایین می‌شود

تابلو برق ۳۰ اسب هیوندای — مرکز کنترل و ایمنی

تابلو برق این تونل انجماد برای توان ۳۰ اسب طراحی شده و از تجهیزات برند هیوندای کره بهره می‌برد:

– کنتاکتورها و بی‌متال‌ها برای حفاظت موتور

– تایمر دیفراست برای اجرای سیکل‌های یخ‌زدایی منظم

– اجزای حفاظتی استاندارد جهت جلوگیری از آسیب ناشی از نوسانات برق

استفاده از برند معتبر در بخش برق، ریسک توقف ناگهانی سیستم و آسیب به کمپرسور را به شکل قابل توجهی کاهش می‌دهد.

تجهیزات کامل خط مایع و کنترل فشار

خط مایع و کنترل سیستم شامل مجموعه‌ای از تجهیزات برندهای معتبر مانند دانفوس، کستل و سایر برندهای استاندارد است:

– اویل سپراتور (جداکننده روغن)

– شیرهای دستی

– شیر برقی با بوبین

– بال‌ولو

– فیلتر درایر

– سایت گلاس

– چک ولو

– کلیدهای کنترل فشار بالا و پایین

– گیج‌های روغنی فشار بالا و پایین

این ترکیب باعث می‌شود:

– روغن به شکل مناسبی به کمپرسور بازگردد و از کمبود روغن جلوگیری شود.

– جریان مبرد تحت کنترل و قابل مانیتورنگ باشد.

– در صورت بروز خطا یا فشار غیرعادی، سیستم به‌صورت خودکار محافظت شود.

سیستم کنترل دما و ترموستات دیجیتال

تعداد ترموستات: ۱ عدد دیجیتال

مجهز به سنسورهای دمایی

ترموستات دیجیتال امکان تنظیم دقیق دما، مشاهده وضعیت لحظه‌ای و ثبت عملکرد را فراهم می‌کند. این دقت کنترلی در تونل انجماد بسیار مهم است، زیرا نوسانات دمایی می‌تواند مستقیماً روی کیفیت نهایی محصول اثر بگذارد.

عملکرد عملیاتی و شاخص‌های کلیدی تونل انجماد

پایداری دما و یکنواختی انجماد

با ترکیب کمپرسور دو مرحله‌ای ۳۰ اسب بخار، اواپراتور متناسب نیک و عایق ۱۵ سانتی‌متری، تونل قادر است دمای داخلی را در حوالی -35 درجه به‌صورت پایدار حفظ کند.

– نوسانات دما در شرایط بهره‌برداری استاندارد، در محدوده قابل کنترل و مناسب انجماد سریع قرار می‌گیرد.

– توزیع مناسب اواپراتورها و جریان هوا، از ایجاد نقاط گرم و سرد در تونل جلوگیری می‌کند؛ این موضوع برای یکنواختی کیفیت محصول بسیار مهم است.

زمان انجماد و سرعت عبور از محدوده خطر

زمان دقیق انجماد کامل به فاکتورهایی مانند نوع محصول، ضخامت قطعه، نوع بسته‌بندی و نحوه چیدمان بستگی دارد؛ اما ساختار این تونل طوری طراحی شده که:

– محصولات پروتئینی در مدت زمان استاندارد صنعتی، به دمای مرکزی مناسب برای انبارش طولانی‌مدت برسند.

– عبور از محدوده ۰ تا منفی ۵ درجه، با سرعت بالایی انجام شود تا کیفیت بافت حفظ شود.

راندمان انرژی و مصرف بهینه

استفاده از:

– کمپرسور دابل استیج

– عایق‌های ۱۵ سانتی‌متری با دانسیته بالا

– پنل‌های با کیفیت نبوغ سرمایش

– قطعات برودتی از برندهای معتبر

همگی کمک می‌کند مصرف انرژی تونل در مقایسه با سیستم‌های ضعیف‌تر و عایق‌های نازک‌تر، به شکل محسوسی کاهش یابد. این موضوع در هزینه‌های ماهانه برق به‌وضوح خود را نشان می‌دهد.

نحوه بهره‌برداری از تونل انجماد ۲ تنی

راه‌اندازی، تنظیمات اولیه و آموزش اپراتور

در زمان تحویل، عملیات نصب و راه‌اندازی توسط تیم فنی انجام می‌شود. همچنین:

– نحوه تنظیم دمای تونل

– نحوه کار با ترموستات دیجیتال

– آشنایی با وضعیت‌های آلارم و خطا

– روش‌های خاموش/روشن کردن ایمن سیستم

به اپراتور یا مسئول فنی شما آموزش داده می‌شود تا بهره‌برداری بدون مشکل و با حداقل ریسک توقف سیستم انجام شود.

چیدمان محصول در تونل برای انجماد بهینه

برای رسیدن به بهترین نتیجه در انجماد ۲ تن محصول در هر نوبت، رعایت چند نکته در چیدمان ضروری است:

– استفاده از قفسه‌ها یا پالت‌های مناسب برای عبور هوا

– عدم چیدن بیش از حد فشرده کارتن‌ها یا شانه‌ها

– حفظ فاصله مناسب بین محصول و اواپراتور

– استفاده از بسته‌بندی‌هایی که امکان جریان هوا را فراهم می‌کنند

رعایت این نکات باعث می‌شود تمام محصول در زمان مشابه به دمای هدف برسد و از انجماد ناهمگون جلوگیری شود.

برنامه نگهداری و سرویس دوره‌ای

برنامه پیشنهادی نگهداری

برای جلوگیری از خرابی ناگهانی و افزایش طول عمر تجهیزات، یک برنامه سرویس منظم پیشنهاد می‌شود:

روزانه:

– کنترل دمای نمایش‌داده‌شده روی ترموستات

– بررسی آلارم‌ها و وضعیت ظاهری درب و واشرها

– هفتگی:

– بازدید چشمی از اواپراتور و کندانسور

– گوش دادن به صدای غیرعادی کمپرسور یا فن‌ها

– ماهانه:

– بررسی سایت گلاس (وجود حباب، رنگ اندیکاتور رطوبت)

– بررسی وضعیت فیلتر درایر

– چک کردن فشارهای کاری از طریق گیج‌ها

– هر ۶ ماه:

– سرویس لرزه‌گیرها و اتصالات مکانیکی

– تست عملکرد کلیدهای کنترل فشار بالا و پایین

– بررسی کامل تابلو برق و اتصالات

در صورت انجام این نگهداری پیشگیرانه، احتمال توقف ناگهانی و خرابی‌های پرهزینه به‌شدت کاهش می‌یابد.

نکات فنی برای کاهش زمان توقف سیستم

– ثبت دوره‌ای فشار مکش و دهش، آمپر کمپرسور و دمای اتاق

– استفاده از قطعات یدکی اصلی برای تعمیرات

– رسیدگی به هر صدای غیرعادی پیش از تبدیل شدن به خرابی جدی

– سرویس منظم کندانسور برای حفظ راندمان حرارتی

امکان سفارشی‌سازی و ارتقاء سیستم

گزینه‌های قابل ارتقاء

با توجه به نیاز پروژه، می‌توان برخی از بخش‌ها را سفارشی‌سازی یا ارتقاء داد:

– افزودن سیستم مانیتورینگ هوشمند دما و آلارم از راه دور

– استفاده از تجهیزات کنترلی پیشرفته‌تر (PLC، لاگر دما و…)

– بهینه‌سازی چیدمان داخلی تونل بر اساس نوع محصول غالب

– طراحی راهکارهای خاص برای خطوط تولید پیوسته (In/Out)

این تغییرات پس از بررسی فنی و محاسبات برودتی، همراه با پیش‌فاکتور شفاف ارائه می‌شود.

اقتصاد پروژه و توجیه مالی تونل انجماد ۲ تنی

کاهش ضایعات و حفظ ارزش محصول

بخش مهمی از سودآوری واحدهای پروتئینی به نرخ ضایعات بعد از انجماد و نگهداری وابسته است. تونل انجماد مناسب باعث می‌شود:

– آب‌اندازی و افت وزن محصول پس از ذوب شدن کاهش یابد.

– کیفیت ظاهری و حسی محصول در سطح مطلوب برای بازارهای حساس (فروشگاه‌های زنجیره‌ای، صادرات و…) حفظ شود.

– شکایات و مرجوعی کاهش یافته و برند شما تقویت شود.

اگر فقط چند درصد از ضایعات کیفی محصول کاهش پیدا کند، با توجه به قیمت هر تن محصول پروتئینی، بازگشت سرمایه تونل انجماد در مدت‌زمان قابل قبولی قابل دستیابی است.

کنترل هزینه‌های عملیاتی

با انتخاب:

– کمپرسور دابل استیج مناسب

– عایق با ضخامت کافی

– قطعات با راندمان بالا

مصرف انرژی در تونل بهینه می‌شود. همچنین اجرای برنامه سرویس پیشگیرانه، هزینه تعمیرات اضطراری و توقف خط را کاهش می‌دهد. در عمل، این یعنی:

– هزینه برق قابل کنترل‌تر

– دسترسی بالاتر سیستم (Availability)

– کاهش ضرر ناشی از توقف تولید یا از بین رفتن محصول در اثر خرابی سیستم برودتی

پرسش‌های متداول درباره تونل انجماد ۲ تنی

آیا ظرفیت ۲ تن در هر نوبت واقعی است؟

بله، ظرفیت ۲ تن بر اساس چیدمان استاندارد محصولات پروتئینی در داخل تونل تعریف شده است. برای بارگذاری بالاتر، باید شرایط چیدمان و نوع محصول به‌صورت موردی بررسی شود، اما توصیه می‌شود ظرفیت نامی رعایت شود تا:

– زمان انجماد در محدوده استاندارد باقی بماند

– راندمان و کیفیت انجماد کاهش پیدا نکند

آیا این تونل برای همه انواع گوشت مناسب است؟

این تونل انجماد برای انواع مواد پروتئینی شامل گوشت قرمز، مرغ، بوقلمون، ماهی، میگو و سایر محصولات مشابه مناسب است. تنها نکته، تنظیم دمای کاری و زمان ماند محصول در تونل متناسب با نوع محصول و ضخامت آن است که در زمان راه‌اندازی و آموزش، به اپراتور توضیح داده می‌شود.

قطعات استفاده‌شده واقعاً برند اصل هستند؟

در طراحی استاندارد این تونل انجماد، از:

– کمپرسور بیتزر

– اواپراتور و کندانسور نیک

– شیر انبساط دانفوس

– تجهیزات خط مایع و کنترلی از برندهای دانفوس، کستل و سایر برندهای معتبر

استفاده می‌شود و امکان ارائه اسناد اصالت و کاتالوگ‌ها وجود دارد.

جمع‌بندی و پیشنهاد خرید تونل انجماد ۲ تنی

این تونل انجماد ۲ تنی مواد پروتئینی تا دمای منفی ۳۵ درجه، با ترکیب:

– کمپرسور دابل استیج ۳۰ اسب بیتزر

– مبرد R-404A

– اواپراتور و کندانسور نیک

– عایق ۱۵ سانتی‌متری پلی‌اورتان و XPS

– تابلو برق هیوندای و تجهیزات برندهای معتبر برودتی

یک راه‌حل صنعتی و مطمئن برای واحدهای تولید و بسته‌بندی پروتئینی است که به انجماد سریع، حفظ کیفیت و کاهش ضایعات نیاز دارند.

اگر به‌دنبال ارتقاء خط تولید، افزایش کیفیت محصول نهایی و ایجاد یک زیرساخت استاندارد برای صادرات و تامین فروشگاه‌های زنجیره‌ای هستید، این تونل انجماد می‌تواند تبدیل به یکی از کلیدی‌ترین سرمایه‌گذاری‌های شما در بخش سردخانه و فرآوری شود.

برای مشاوره فنی، برآورد دقیق قیمت و سفارش تونل انجماد ۲ تنی با ما تماس بگیرید:

– تلفن دفتر: 02177751990

– مشاوره و فروش: 09103900143

تیم فنی ما آماده است بر اساس نوع محصول، ظرفیت تولید و فضای موجود شما، جزئیات طراحی، زمان تحویل و هزینه نهایی را به‌صورت شفاف در اختیارتان قرار دهد.
