کنتاکتور D12 اشنایدر 220 ولت AC
قیمت با احتساب مالیات بر ارزش افزوده می باشد
جهت سفارش در حجم بالا یا تعداد اقلام بالا با تیم ما تماس حاصل فرمایید
جهت خرید و اطلاع از قیمت ها با شماره های 02177751990 و 09103900143 تماس حاصل فرمایید
کنتاکتور D12 اشنایدر 220 ولت AC
جهت سفارش در حجم بالا یا تعداد اقلام بالا با تیم ما تماس حاصل فرمایید
جهت خرید و اطلاع از قیمت ها با شماره های 02177751990 و 09103900143 تماس حاصل فرمایید
ارسال رایگان به تهران و باربری
ضمانت اصل بودن کالا
ارائه مشاوره و پشتیبانی آنلاین
7 روز ضمانت مرجوعی و تعویض کالا
مشخصات فنی محصول
| مشخصه فنی | توضیحات / مقدار تقریبی |
| برند | اشنایدر الکتریک (Schneider Electric) |
| مدل | D12 (TeSys D) |
| کد فنی | LC1D12M7 |
| کاربرد | کنترل موتور / بار مقاوتی (اهمی) |
| حداقل جریان سوئیچینک | 5 میلی آمپر برای مدار سیگنالینگ |
| جریان مجاز غیرموتوری AC1 | 25 آمپر |
| جریان برای بارهای (AC1) | 25A در 60 درجه سانتی گراد برای مدار قدرت ، 10A در 60 درجه سانتی گراد برای مدار سیگنالینگ |
| رنج جریان مقاومتی کوتاه مدت | 105A <= 40 °C 10 s power circuit , 210A <= 40 °C 1 s power circuit , 30A <= 40 °C 10 min power circuit , 61A <= 40 °C 1 min power circuit , 100A 1 s signalling circuit , 120A 500 ms signalling circuit , 140A 100 ms signalling circuit |
| توان | 7.5kW at 500 V AC 50/60 Hz AC-3 , 7.5kW at 660…690 V AC 50/60 Hz AC-3 , 5.5kW at 380…400 V AC 50/60 Hz AC-3 , 5.5kW at 415…440 V AC 50/60 Hz AC-3 , 3kW at 220…230 V AC 50/60 Hz AC-3 , 3.7kW at 400 V AC 50/60 Hz AC-4 |
| حداقل ولتاژ سوئیچینگ | 17 ولت |
| رنج ولتاژ کاری | مدار قدرت: 300 ولت DC مدار قدرت: 690 ولت AC |
| ولتاژ کنترل مدار | V AC 50/60 Hz220 |
| ولتاژ عایق نامی | 690 ولت طبق استاندارد IEC 60947-4-1 و 600 ولت طبق استاندارد CSA و UL |
| ولتاژ ضربه نامی | 6 کیلو ولت |
| ظرفیت قطع | 250 آمپر در 440 ولت |
| اتلاف حرارت | 3 وات |
| تعداد پل | 3 پل |
| اتلاف توان هرپل | 0.36 وات (AC-3) و 1.56 وات (AC-1) |
| نوع نگهدارنده برای نصب | صفحه ای ، ریلی |
| دوام مکانیکی | 15Mcycles |
| دوام الکتریکی | 2Mcycles |
| زمان واکنش | 22…12 میلی ثانیه بسته شدن و 19…4 میلی ثانیه باز شدن |
| نوع حفاظت | حرارتی مطابق با IEC 60068-2-30 |
| نوع مدار کنترل | AC 50/60 Hz |
| ترکیب اتصال پل | 3NO |
| ترکیب کنتتاکت کمکی | 1NO+1NC |
| IP | برای قسمت جلویی محصول 20IP |
| دمای مجاز محیط برای عملکرد | -5 تا 60 درجه سانتیگراد |
| وزن | 0.325 کیلوگرم |
توضیحات محصول
کنتاکتور D12 اشنایدر 220 ولت AC (مدل LC1D12) یک کلید مغناطیسی است که برای کنترل بارهای الکتریکی تا جریان ۱۲ آمپر در کلاس کاری AC-3 (بارهای موتوری القایی) طراحی شده است. این دستگاه که از خانواده مشهور TeSys D شرکت اشنایدر الکتریک فرانسه است، به دلیل ابعاد بهینه، دوام مکانیکی فوقالعاده و قابلیت اطمینان بالا، در اکثر تابلو برقهای توزیع و فرمان به چشم میخورد.
استفاده از ولتاژ ۲۲۰ ولت AC برای بوبین (سیمپیچ) این کنتاکتور، محبوبیت آن را دوچندان کرده است؛ چرا که در اکثر شبکههای برق ایران، ولتاژ ۲۲۰ ولت شهری برای بخش فرمان در دسترس است و نیاز به ترانس یا منبع تغذیه اضافی را از بین میبرد. این محصول به صورت پیشفرض دارای سه کنتاکت قدرت (سهفاز) و دو کنتاکت کمکی داخلی (1NO + 1NC) است که انعطافپذیری بالایی در طراحی مدارهای خودنگهدار و اینترلاک ایجاد میکند.

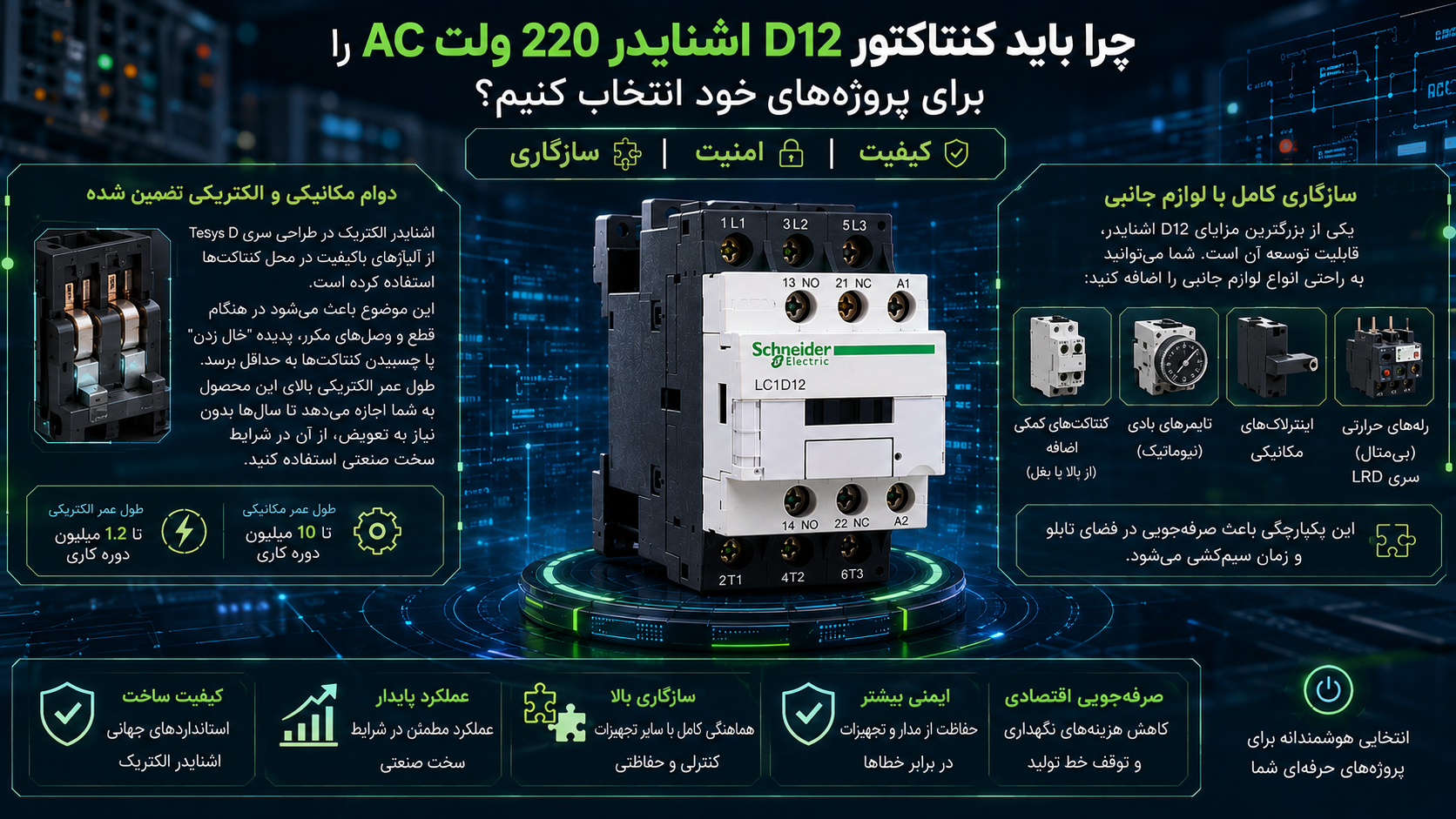

چرا بایدکنتاکتور D12 اشنایدر 220 ولت AC را برای پروژههای خود انتخاب کنیم؟
بسیاری از تکنسینها از خود میپرسند که با وجود برندهای ارزانتر، چرا خرید کنتاکتور ۱۲ آمپر اشنایدر همچنان در اولویت است؟ پاسخ در سه کلمه خلاصه میشود: کیفیت، امنیت و سازگاری.
آیا دوام مکانیکی و الکتریکی این کنتاکتور تضمین شده است؟
اشنایدر الکتریک در طراحی سری TeSys D از آلیاژهای باکیفیت در محل کنتاکتها استفاده کرده است. این موضوع باعث میشود در هنگام قطع و وصلهای مکرر، پدیده “خال زدن” یا چسبیدن کنتاکتها به حداقل برسد. طول عمر الکتریکی بالای این محصول به شما اجازه میدهد تا سالها بدون نیاز به تعویض، از آن در شرایط سخت صنعتی استفاده کنید.
سازگاری با لوازم جانبی به چه صورت است؟
یکی از بزرگترین مزایای D12 اشنایدر، قابلیت توسعه آن است. شما میتوانید به راحتی انواع کنتاکتهای کمکی اضافه (از بالا یا بغل)، تایمرهای بادی (نیوماتیک)، اینترلاکهای مکانیکی و همچنین رلههای حرارتی (بیمتال) سری LRD را مستقیماً به زیر این کنتاکتور متصل کنید. این یکپارچگی باعث صرفهجویی در فضای تابلو و زمان سیمکشی میشود.

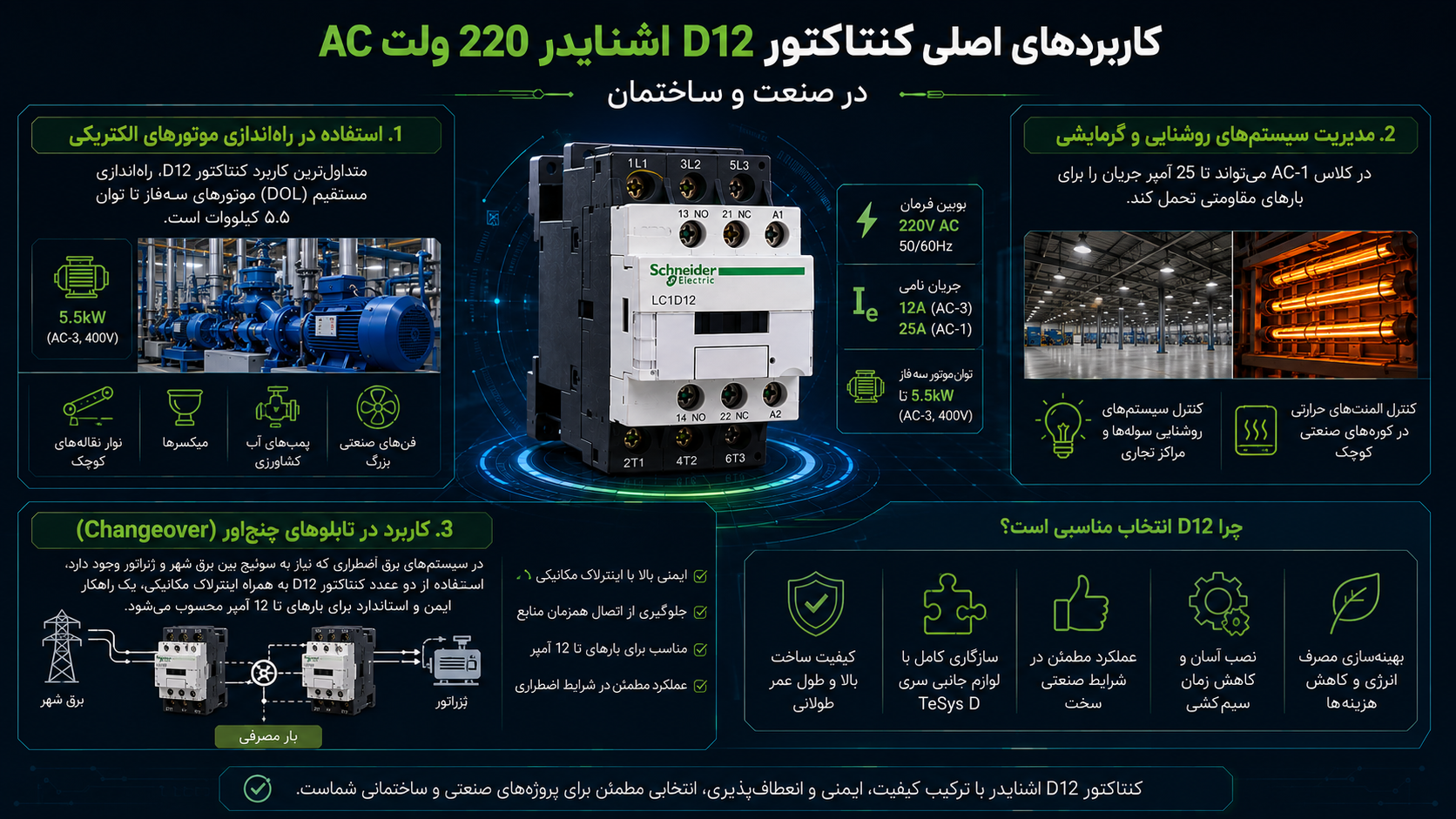

کاربردهای اصلی کنتاکتور D12 اشنایدر 220 ولت AC در صنعت و ساختمان چیست؟
این کنتاکتور به دلیل رنج جریانی متوسط، طیف وسیعی از کاربردها را پوشش میدهد. در اینجا به برخی از مهمترین آنها اشاره میکنیم:
استفاده در راهاندازی موتورهای الکتریکی
متداولترین کاربرد کنتاکتور D12، راهاندازی مستقیم (DOL) موتورهای سهفاز تا توان ۵.۵ کیلووات است. این موتورها معمولاً در نوار نقالههای کوچک، میکسرها، پمپهای آب کشاورزی و فنهای صنعتی بزرگ یافت میشوند.
مدیریت سیستمهای روشنایی و گرمایشی
اگرچه تمرکز اصلی بر روی بارهای موتوری است، اما D12 در کلاس AC-1 میتواند تا ۲۵ آمپر جریان را برای بارهای مقاومتی تحمل کند. این ویژگی آن را برای کنترل سیستمهای روشنایی سولهها، مراکز تجاری و همچنین المنتهای حرارتی در کورههای صنعتی کوچک ایدهآل میسازد.
کاربرد در تابلوهای چنجاور (Changeover)
در سیستمهای برق اضطراری که نیاز به سوئیچ بین برق شهر و ژنراتور وجود دارد، استفاده از دو عدد کنتاکتور D12 به همراه اینترلاک مکانیکی، یک راهکار ایمن و استاندارد برای بارهای تا ۱۲ آمپر محسوب میشود.
تفاوت کنتاکتور D12 با مدلهای D09 و D18 در چیست؟
انتخاب بین مدلهای نزدیک به هم ممکن است چالشبرانگیز باشد. کنتاکتور D09 دارای ظرفیت ۹ آمپر و D18 دارای ۱۸ آمپر ظرفیت جریانی است.
- D12 در مقابل D09: اگر موتور شما دقیقاً در مرز ۹ آمپر کار میکند، بهتر است برای افزایش ضریب اطمینان و جلوگیری از داغ شدن بیش از حد، از مدل D12 استفاده کنید.
- D12 در مقابل D18: در صورتی که با محدودیت بودجه مواجه هستید و بار شما فراتر از ۱۲ آمپر نمیرود، خرید D12 اقتصادیتر است؛ زیرا ابعاد D09 و D12 و D18 در سری TeSys D بسیار به هم نزدیک هستند اما قیمت آنها با افزایش آمپر تغییر میکند.

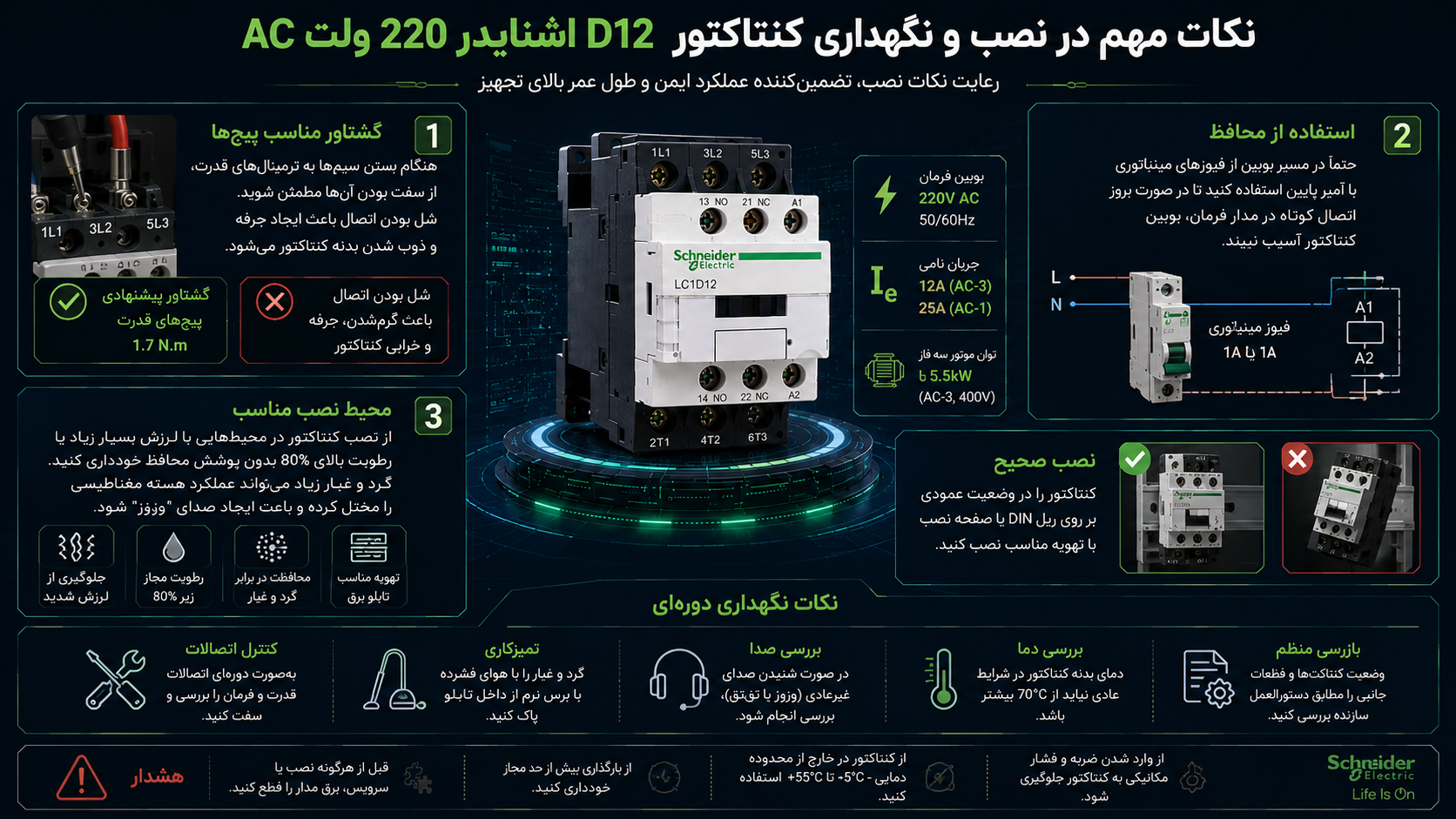

نکات مهم در نصب و نگهداری کنتاکتور D12 اشنایدر 220 ولت AC چیست؟
برای اینکه حداکثر بهرهوری را از این تجهیز داشته باشید، رعایت چند نکته ضروری است:
- گشتاور مناسب پیچها: هنگام بستن سیمها به ترمینالهای قدرت، از سفت بودن آنها مطمئن شوید. شل بودن اتصال باعث ایجاد جرقه و ذوب شدن بدنه کنتاکتور میشود.
- استفاده از محافظ: حتماً در مسیر بوبین از فیوزهای مینیاتوری با آمپر پایین استفاده کنید تا در صورت بروز اتصال کوتاه در مدار فرمان، بوبین کنتاکتور آسیب نبیند.
- محیط نصب: از نصب کنتاکتور در محیطهایی با لرزش بسیار زیاد یا رطوبت بالای ۸۰ درصد بدون پوشش محافظ خودداری کنید. گرد و غبار زیاد میتواند عملکرد هسته مغناطیسی را مختل کرده و باعث ایجاد صدای “وزوز” شود.
چگونه کنتاکتور D12 اشنایدر 220 ولت AC اصلی را از مدلهای تقلبی تشخیص دهیم؟
با توجه به وجود محصولات طرح و تقلبی در بازار، تشخیص کنتاکتور اصلی اشنایدر D12 اهمیت زیادی دارد. به موارد زیر دقت کنید:
- کیفیت چاپ: نوشتههای روی بدنه در مدل اصلی بسیار شفاف و باکیفیت هستند و با دست کشیدن پاک نمیشوند.
- وزن محصول: مدلهای اصلی به دلیل استفاده از مس با خلوص بالا در بوبین و آلیاژهای سنگینتر در هسته، وزن بیشتری نسبت به مدلهای تقلبی دارند.
- بستهبندی و کد QR: کارتنهای اشنایدر دارای کد شناسایی و QR کد هستند که باید با اطلاعات روی بدنه کنتاکتور مطابقت داشته باشد.
- خرید از مراکز معتبر: بهترین راه برای اطمینان از اصالت کالا، خرید از تامینکنندگان شناخته شده و تخصصی است.
خرید کنتاکتور D12 اشنایدر 220 ولت AC
کنتاکتور D12 اشنایدر 220 ولت AC، ترکیبی از قدرت، ظرافت و تکنولوژی روز دنیاست. این محصول با تحمل جریان ۱۲ آمپر موتوری، کنتاکتهای کمکی داخلی و قابلیت نصب آسان، تمامی نیازهای یک تابلوساز یا مهندس برق را در پروژههای متوسط پوشش میدهد. اگر به دنبال تجهیزاتی هستید که ایمنی سیستم شما را در سختترین شرایط کاری تضمین کند، اشنایدر الکتریک بدون شک بهترین گزینه است.
برای استعلام قیمت روز، اطمینان از اصالت کالا و دریافت مشاوره فنی قبل از خرید، میتوانید با شرکت تاو آذر سهند در ارتباط باشید. این مجموعه آماده ارائه انواع محصولات اشنایدر اصل به مشتریان عزیز میباشد. جهت ثبت سفارش و یا کسب اطلاعات بیشتر، با شماره تلفن 09107700454 (شرکت تاو آذر سهند) تماس حاصل فرمایید. انتخاب هوشمندانه، ضامن پایداری سیستمهای شماست.
