مینی چیلر 3 تن هواخنک بوران مدل CS1011

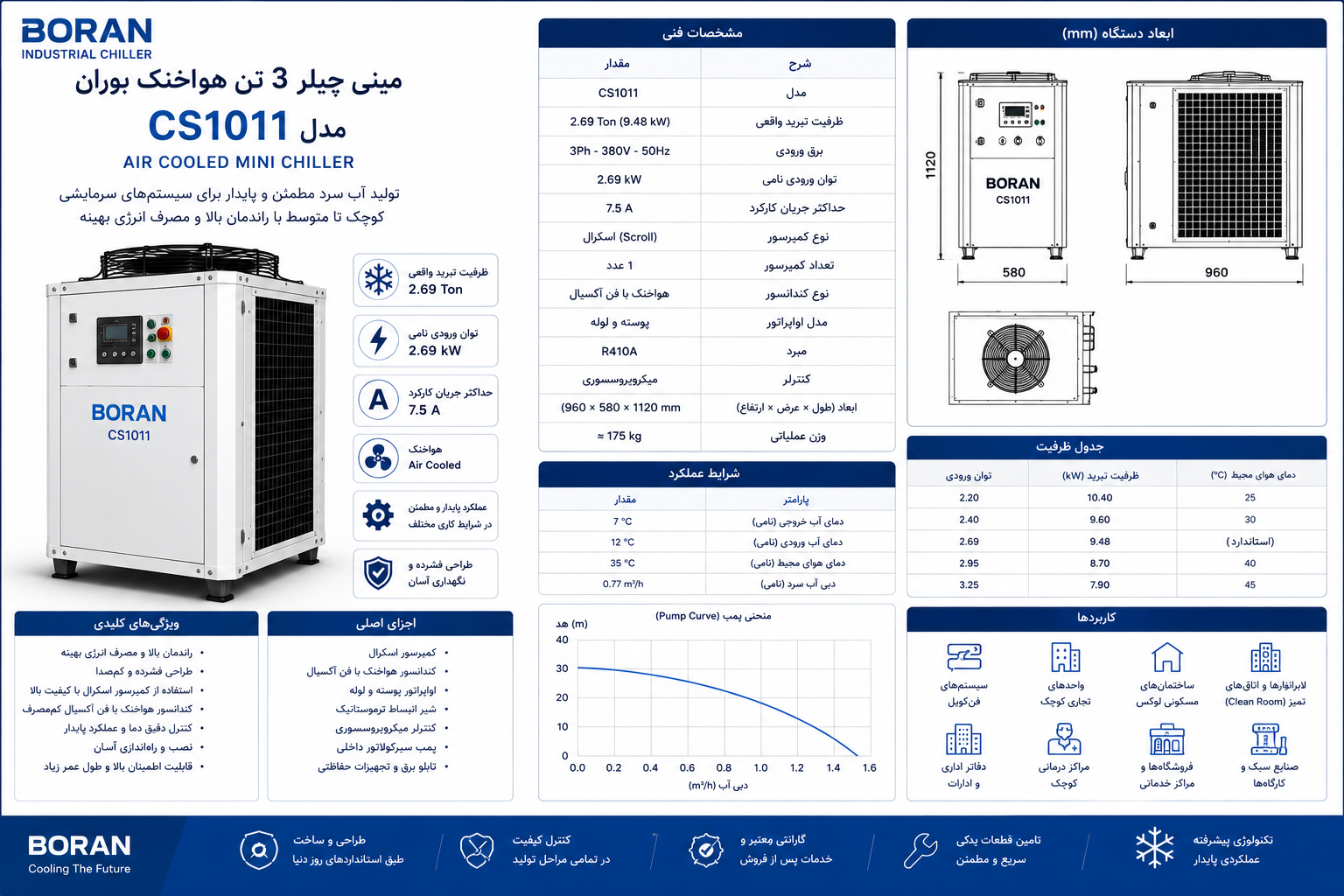

معرفی کلی و جایگاه  مینی چیلر 3 تن هواخنک بوران در سیستم‌های سرمایش

مینی چیلر 3 تن هواخنک بوران مدل CS1011 یک دستگاه تولید آب سرد با ظرفیت واقعی حدود 2.69 تن تبرید است که برای پروژه‌هایی با بار سرمایشی کوچک تا متوسط طراحی شده است. این دستگاه برای کار با برق سه‌فاز، 380 ولت و فرکانس 50 هرتز ساخته شده و توان ورودی نامی آن حدود 2.69 کیلووات می‌باشد. حداکثر جریان کارکرد این مینی چیلر نیز در شرایط نامی در حدود 7.5 آمپر قرار دارد. ترکیب ظرفیت تبرید، توان ورودی و مشخصات برق، نشان می‌دهد که CS1011 برای کار مداوم در مدارهای آب سرد کوچک تا متوسط، با ساختار سه‌فاز و مصرف توان متعادل طراحی شده است.

این مینی چیلر در رده دستگاه‌های هواخنک کوچک قرار می‌گیرد و برای تغذیه سیستم‌های فن‌کویل، کویل‌های سرمایشی و مدارهای محدود آب سرد مورد استفاده قرار می‌گیرد. با توجه به ظرفیت حدود 2.69 تن تبرید، این مدل برای فضاهایی که نیاز به سرمایش مستقل، کنترل‌پذیر و متمرکز دارند، مناسب است و می‌تواند جایگزینی برای چند سیستم سرمایشی مستقل قدیمی یا ترکیبی از کولرهای مجزا باشد.

 جایگاه ظرفیت 2.69 تن تبرید در کاربردهای واقعی

ظرفیت واقعی 2.69 TR این دستگاه، آن را در محدوده‌ای قرار می‌دهد که برای فضاهای اداری، تجاری و مسکونی کوچک تا متوسط مناسب است. این ظرفیت می‌تواند برای واحدهای اداری و تجاری چند اتاقه، مطب‌ها و کلینیک‌های کوچک، بخش‌های مجزا از ساختمان‌های بزرگ‌تر، ویلاها و فضاهای فنی با نیاز به سرمایش دائم، عملکرد خوبی ارائه دهد. در چنین سناریوهایی، می‌توان به‌جای چند کولرگازی مجزا، از یک مینی چیلر و شبکه‌ای از فن‌کویل‌ها استفاده کرد و سرمایش متمرکزتر و قابل‌کنترل‌تری را تجربه نمود. مینی چیلر بوران CS1011 با ظرفیت 2.69 تن، برای مدار آب سردی که چند فن‌کویل یا یک مجموعه محدود مصرف‌کننده را تغذیه می‌کند، گزینه‌ای متناسب محسوب می‌شود.

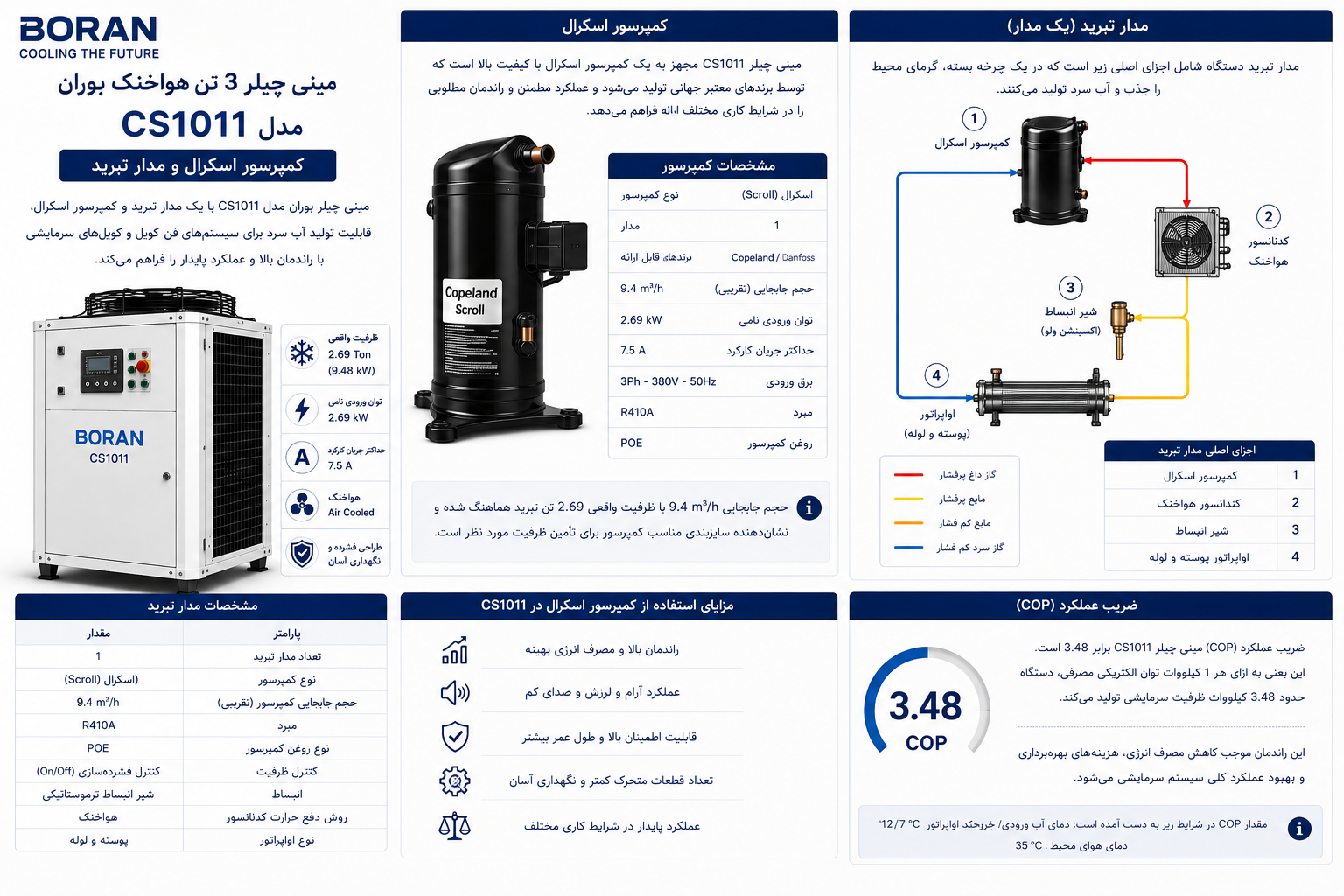

 کمپرسور اسکرال و مدار تبرید  مینی چیلر 3 تن هواخنک بوران

 مشخصات کمپرسور و ساختار مدار تبرید مینی چیلر 3 تن هواخنک بوران

مینی چیلر هواخنک بوران مدل CS1011 دارای یک مدار تبرید و مجهز به یک کمپرسور اسکرال است. ساختار تک‌مداره با یک کمپرسور، طراحی ساده، قابل‌اعتماد و سرویس‌پذیری را فراهم می‌کند. کمپرسور این مدل معمولاً از برندهای شناخته‌شده‌ای مانند کوپلند یا دانفوس انتخاب می‌شود که هر دو در صنعت تبرید و تهویه مطبوع به‌عنوان تولیدکنندگان معتبر کمپرسورهای اسکرال شناخته می‌شوند.

حجم جابجایی این کمپرسور حدود 9.4 مترمکعب بر ساعت است. این حجم جابجایی با ظرفیت واقعی 2.69 تن تبرید هماهنگ شده و نشان می‌دهد که کمپرسور برای تأمین ظرفیت مورد نظر در شرایط طراحی، به‌طور مناسب سایز شده است. تناسب بین حجم جابجایی، ظرفیت و توان ورودی باعث می‌شود دستگاه در شرایط کاری مختلف، رفتار پایداری داشته باشد و از نظر عملکرد، دچار کمبود یا اضافه‌ظرفیت ناخواسته نشود.

 ضریب عملکرد (COP) و راندمان عملکردی

ضریب عملکرد (COP) مینی چیلر CS1011 برابر 3.48 اعلام شده است. این عدد نشان می‌دهد که دستگاه در شرایط استاندارد نامی، به ازای هر 1 کیلووات توان الکتریکی مصرفی، حدود 3.48 کیلووات ظرفیت سرمایشی تولید می‌کند. این مقدار COP، در رده مینی چیلرهای کوچک، نشان‌دهنده راندمان قابل قبول و متعادل دستگاه است.

وجود COP برابر 3.48 به این معنا است که در پروژه‌هایی که می‌خواهند سیستم‌های سرمایشی با راندمان پایین یا پراکنده را با یک سیستم آب سرد متمرکز جایگزین کنند، استفاده از این مینی چیلر می‌تواند به بهینه‌سازی مصرف انرژی کمک کند. این ضریب عملکرد همچنین مبنایی برای محاسبات انرژی، انتخاب زیرساخت برق و برآورد هزینه‌های بهره‌برداری سیستم است و به طراحان و بهره‌برداران امکان می‌دهد تصویر دقیقی از مصرف انرژی دستگاه داشته باشند.

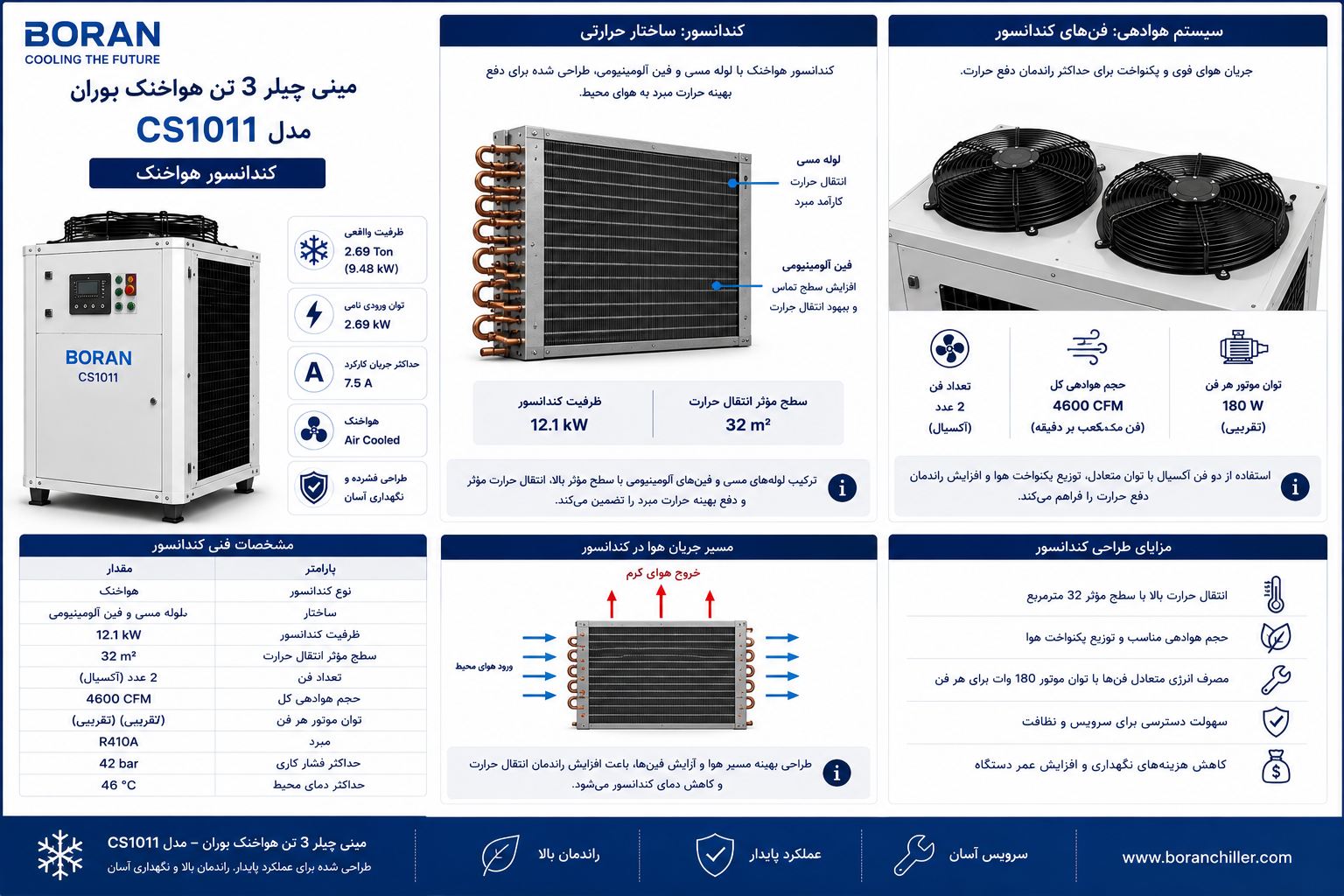

 کندانسور هواخنک: ساختار حرارتی و سیستم هوادهی

 کندانسور لوله مسی با فین آلومینیومی مینی چیلر 3 تن هواخنک بوران

کندانسور مینی چیلر بوران مدل CS1011 از نوع هواخنک و با ساختار لوله مسی و فین آلومینیومی طراحی شده است. در این نوع کندانسور، مبرد داغ از داخل لوله‌های مسی عبور می‌کند و با کمک فین‌های آلومینیومی که سطح تماس با هوا را افزایش می‌دهند، گرمای خود را به هوای محیط منتقل می‌کند. این ترکیب، استاندارد رایج در بسیاری از چیلرها و مینی چیلرها است و به دلیل راندمان مناسب و سهولت سرویس، کاربرد گسترده‌ای دارد.

ظرفیت کندانسور این مدل حدود 12.1 کیلووات است و سطح مؤثر انتقال حرارت آن در حدود 32 مترمربع می‌باشد. این سطح مؤثر نشان‌دهنده مجموع سطح فین‌ها و لوله‌ها است که با جریان هوای عبوری در تماس هستند. هماهنگی بین ظرفیت کندانسور، سطح مؤثر و ظرفیت کلی دستگاه، این اطمینان را می‌دهد که کندانسور قادر است در شرایط طراحی، گرمای مبرد را با راندمان کافی به محیط دفع کند.

 فن‌های کندانسور، حجم هوادهی و توان موتور مینی چیلر 3 تن هواخنک بوران

برای تأمین جریان هوای لازم بر روی کندانسور، مینی چیلر CS1011 به دو فن آکسیال مجهز است. حجم هوادهی کلی فن‌ها حدود 4600 CFM (فوت مکعب بر دقیقه) است. این حجم هوادهی با توجه به سطح مؤثر 32 مترمربع و ظرفیت 12.1 کیلووات کندانسور، عددی متناسب و مناسب برای تخلیه گرمای مبرد در شرایط آب‌وهوایی متعارف محسوب می‌شود.

هر یک از این فن‌ها توسط موتوری با توان تقریبی 180 وات به حرکت درمی‌آید. استفاده از دو فن با توان متعادل، علاوه بر تأمین جریان هوای کافی، امکان توزیع یکنواخت هوا بر روی سطح کندانسور را فراهم می‌کند. همچنین، این ترکیب باعث می‌شود در صورت نیاز به سرویس یا تعویض یک فن، دستگاه بتواند با مدیریت مناسب، تا حدی به کار خود ادامه دهد. هماهنگی بین توان مصرفی فن‌ها، حجم هوادهی و طراحی کندانسور، از عوامل مهم در راندمان کلی دستگاه به شمار می‌آید.

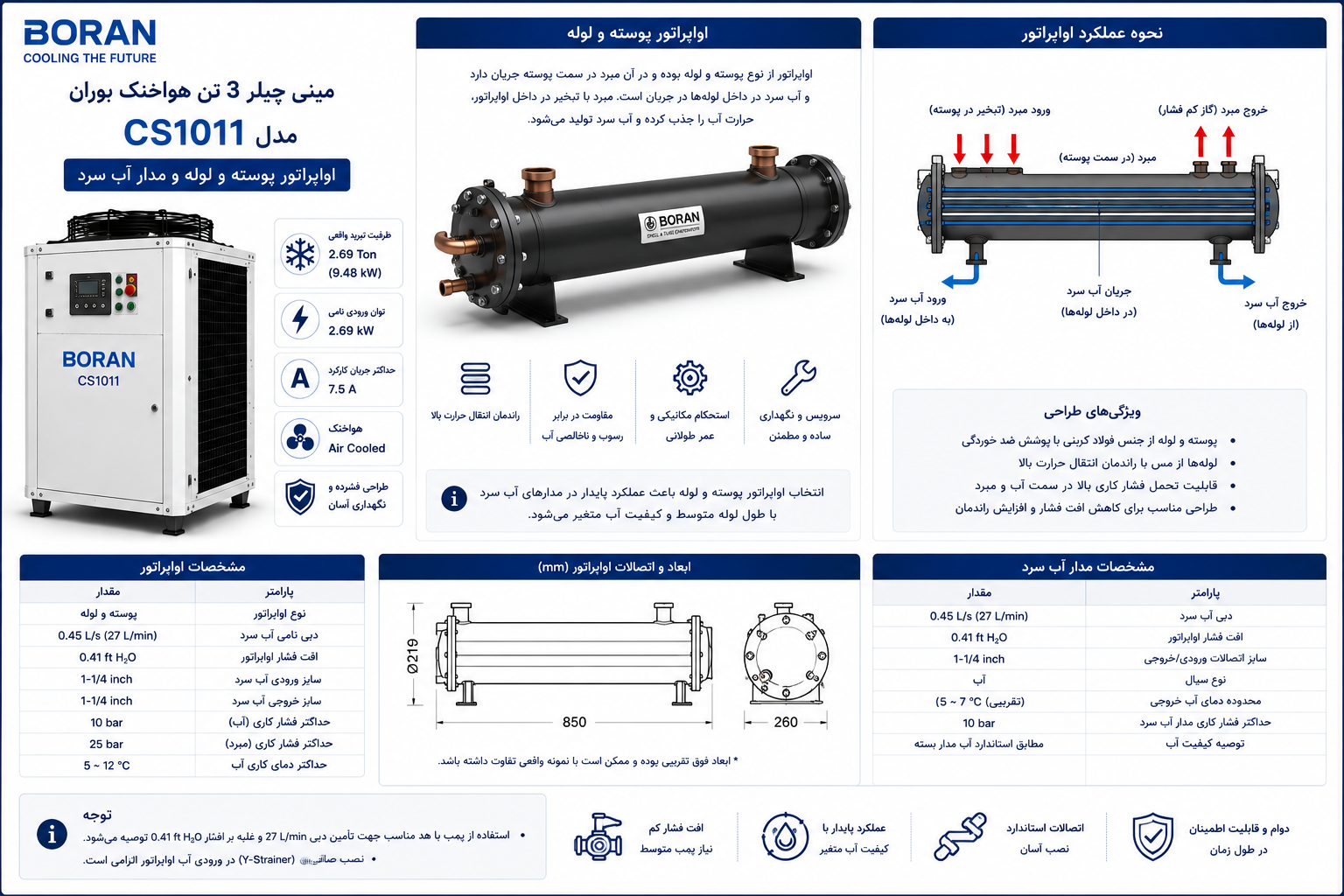

 اواپراتور پوسته و لوله و مدار آب سرد

 مشخصات اواپراتور پوسته و لوله

اواپراتور مینی چیلر 3 تن هواخنک بوران مدل CS1011 از نوع پوسته و لوله است. در این ساختار، آب سرد در مدار مشخصی جریان دارد و مبرد در طرف دیگر مبدل، طی فرآیند تبخیر، حرارت آب را جذب می‌کند. انتخاب اواپراتور پوسته و لوله در این ظرفیت، به‌دلیل ترکیب مناسب راندمان حرارتی، استحکام مکانیکی و دوام، انتخابی منطقی محسوب می‌شود.

این نوع اواپراتور در مدارهای آب سردی که طول لوله‌ها و تعداد مصرف‌کننده‌ها در حد متوسط است، عملکرد خوبی دارد. همچنین نسبت به برخی انواع دیگر اواپراتورها، در برابر تغییرات کیفیت آب (وجود مقداری رسوب یا ناخالصی) مقاوم‌تر است و این ویژگی به‌ویژه در پروژه‌هایی که کنترل کامل کیفیت آب دشوار است، مزیت محسوب می‌شود.

 دبی آب سرد، افت فشار و اتصالات ورودی/خروجی

دبی نامی آب سرد عبوری از اواپراتور مینی چیلر CS1011 حدود 0.45 لیتر بر ثانیه است. این مقدار، معادل حدود 27 لیتر در دقیقه بوده و با ظرفیت تبرید 2.69 تن، متناسب است. این دبی برای تغذیه چند فن‌کویل یا یک مدار متوسط آب سرد طراحی شده و به گونه‌ای انتخاب شده است که دمای آب سرد در محدوده طراحی باقی بماند و انتقال حرارت بهینه‌ای میان آب و مبرد صورت گیرد.

افت فشار اواپراتور حدود 0.41 فوت آب ذکر شده است. این مقدار نشان می‌دهد که اواپراتور مقاومت قابل قبولی در برابر عبور آب دارد و پمپ سیرکولاتور نیاز نیست با فشار بسیار زیاد کار کند. در نتیجه می‌توان از پمپ‌هایی با توان متوسط استفاده کرد و در عین حال، دبی مورد نیاز را تأمین نمود. افت فشار متعادل، یکی از عوامل مهم در طراحی مدار آب سرد و انتخاب پمپ مناسب است.

سایز ورودی و خروجی آب سرد در این مدل، 1-1/4 اینچ در نظر گرفته شده است. این سایز اتصالات، برای مدارهای آب سرد کوچک تا متوسط متداول است و به سهولت لوله‌کشی و اتصال مدار آب سرد به فن‌کویل‌ها و سایر مصرف‌کننده‌ها کمک می‌کند. هماهنگی بین دبی، افت فشار و سایز اتصالات، باعث می‌شود مدار آب سرد این مینی چیلر در عمل، رفتار پایدار و قابل پیش‌بینی داشته باشد.

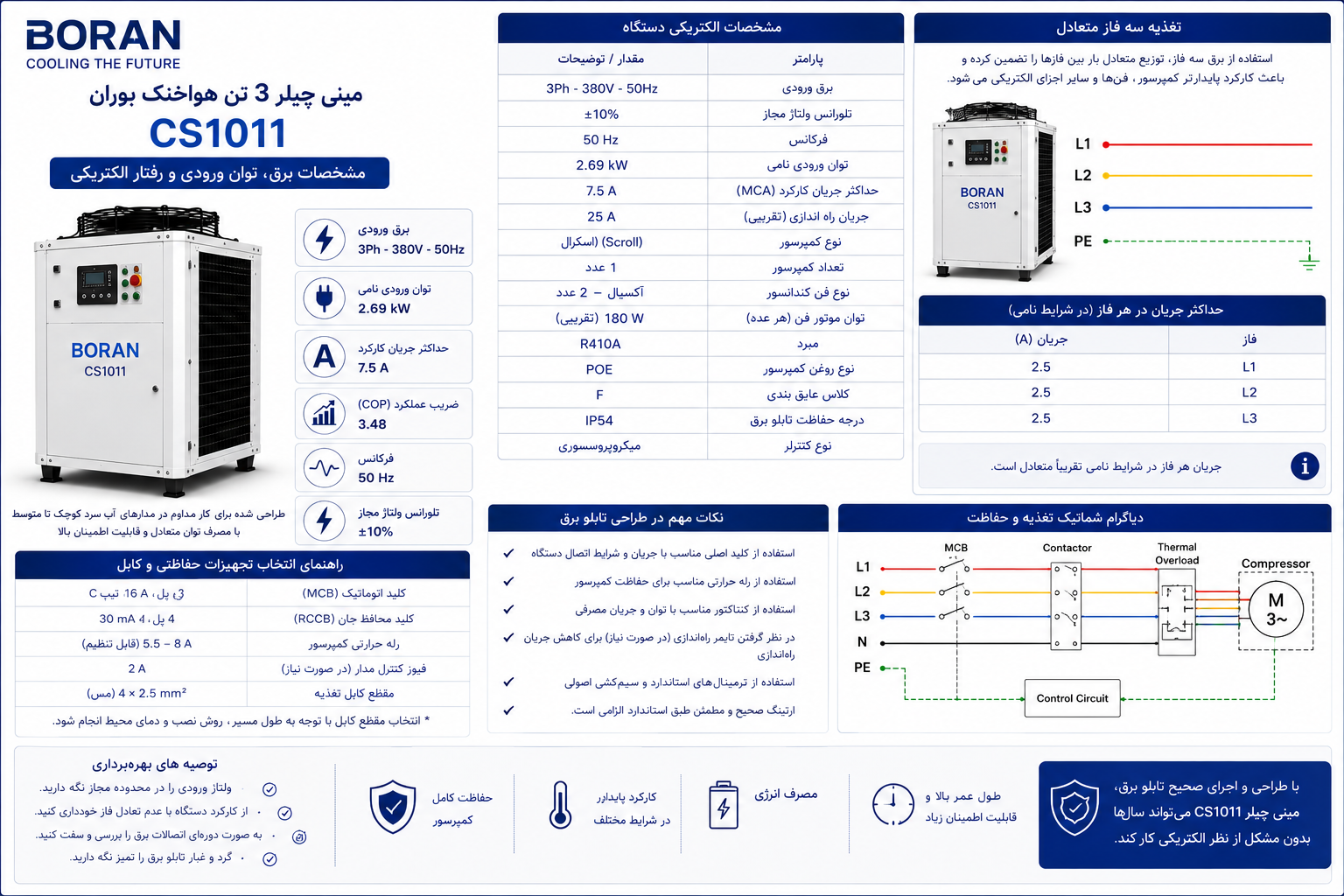

 مشخصات برق، توان ورودی و رفتار الکتریکی مینی چیلر 3 تن هواخنک بوران

 برق ورودی سه‌فاز و توان مصرفی

مینی چیلر 3 تن هواخنک بوران مدل CS1011 برای کار با برق سه‌فاز، 380 ولت و فرکانس 50 هرتز طراحی شده است. استفاده از برق سه‌فاز در این ظرفیت، موجب توزیع متعادل بار الکتریکی بین فازها می‌شود و کمک می‌کند کمپرسور، فن‌ها و سایر اجزای الکتریکی دستگاه با ثبات بیشتری کار کنند. این موضوع به‌ویژه در ساختمان‌هایی که چند مصرف‌کننده عمده (مانند پمپ‌ها، آسانسورها و سایر تجهیزات) دارند، اهمیت بیشتری دارد.

توان ورودی نامی دستگاه حدود 2.69 کیلووات است. این توان، مجموع توان مصرفی کمپرسور، فن‌های کندانسور و سایر اجزای الکتریکی دستگاه را شامل می‌شود. در کنار COP برابر 3.48، این توان ورودی نشان می‌دهد که دستگاه نسبت به توان مصرفی خود، ظرفیت سرمایشی متناسبی ارائه می‌دهد و از نظر راندمان انرژی در محدوده مطلوبی قرار دارد. حداکثر جریان کارکرد نیز حدود 7.5 آمپر ذکر شده است که مبنای مناسبی برای انتخاب کابل‌ها، کلیدها و تجهیزات حفاظتی تابلو برق فراهم می‌کند.

 نکات طراحی تابلو برق و حفاظت دستگاه

با توجه به جریان نامی و مشخصات برق دستگاه، در طراحی تابلو برق لازم است از کلیدها، فیوزها و تجهیزات حفاظتی مناسب استفاده شود. انتخاب مقطع کابل‌ها باید با توجه به جریان 7.5 آمپر، طول مسیر کابل و شرایط نصب انجام گیرد. همچنین استفاده از حفاظت‌های مناسب برای کمپرسور، مانند رله‌های حرارتی و تجهیزات کنترل فشار، در افزایش طول عمر دستگاه و جلوگیری از آسیب‌های احتمالی ناشی از شرایط غیرعادی، نقش مهمی دارد. در صورت طراحی و اجرای صحیح تابلو برق، مینی چیلر CS1011 می‌تواند در مدت طولانی، بدون مشکل از نظر الکتریکی به کار خود ادامه دهد.

 سطح صدا و ملاحظات نصب در محیط

 سطح صدای یونیت خارجی

سطح صدای یونیت خارجی مینی چیلر بوران مدل CS1011 حدود 67.4 دسیبل اعلام شده است. این مقدار، برای یک مینی چیلر هواخنک با ظرفیت حدود 2.69 تن تبرید، در محدوده متعارف قرار می‌گیرد. عدد 67.4 دسیبل در شرایط استاندارد نصب و فاصله مشخص از دستگاه اندازه‌گیری می‌شود و نشان‌دهنده سطح صدا در زمان کارکرد عادی، شامل عملکرد کمپرسور و دو فن کندانسور است.

این سطح صدا برای نصب دستگاه در فضاهای باز مانند پشت‌بام، حیاط تاسیساتی یا محوطه‌های جانبی ساختمان مناسب است و در صورتی که اصول جانمایی و نصب رعایت شود، معمولاً مزاحمت قابل توجهی ایجاد نمی‌کند. با این حال، در پروژه‌هایی که حساسیت صوتی بیشتری دارند، می‌توان با انتخاب محل نصب مناسب، رعایت فاصله از پنجره‌ها و استفاده از پایه‌های لرزه‌گیر، اثر صوتی دستگاه را کاهش داد.

 نکات جانمایی و تهویه دستگاه مینی چیلر 3 تن هواخنک بوران

با توجه به اینکه کندانسور دستگاه هواخنک است و دو فن با حجم هوادهی مجموع 4600 CFM روی آن کار می‌کنند، لازم است در اطراف یونیت، فضای کافی برای ورود و خروج هوا در نظر گرفته شود. محدود شدن مسیر جریان هوا می‌تواند راندمان کندانسور را کاهش دهد و باعث افزایش فشار کاری و کاهش عملکرد کلی دستگاه شود. بنابراین، فاصله مناسب از دیوارها، موانع و سایر تجهیزات باید رعایت شود. نصب دستگاه روی سطحی پایدار و استفاده از پایه‌های ضد لرزش نیز علاوه بر کاهش انتقال ارتعاش، به حفاظت مکانیکی دستگاه کمک می‌کند.

 نتیجه‌گیری و پیشنهاد کاربرد

با توجه به مجموعه این مشخصات، مینی چیلر 3 تن هواخنک بوران مدل CS1011، دستگاهی است که برای پروژه‌هایی با بار سرمایشی کوچک تا متوسط، نیاز به سیستم آب سرد مستقل و امکان استفاده از برق سه‌فاز، انتخابی متناسب به شمار می‌آید. این دستگاه می‌تواند در واحدهای اداری و تجاری چند اتاقه، مطب‌ها، فضاهای فنی و بخش‌های مجزا از ساختمان‌ها به عنوان هسته مرکزی تولید آب سرد، همراه با فن‌کویل‌ها و کویل‌های سرمایشی، سرمایش مورد نیاز را تأمین کند.
