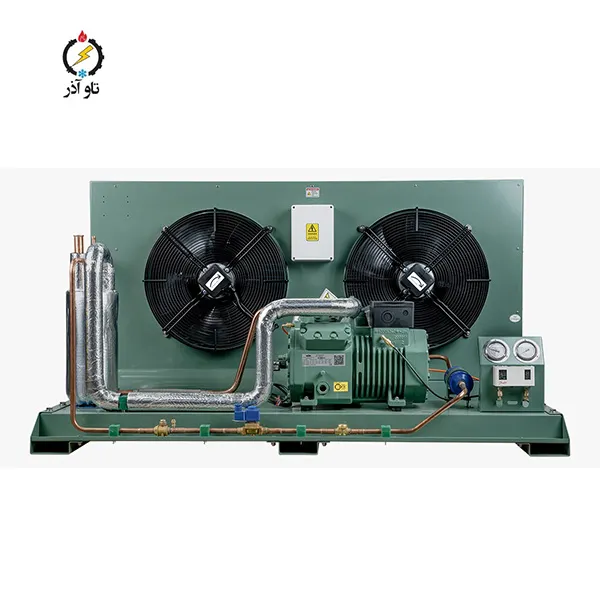

معرفی کلی یونیت کندانسینگ 2 اسب بخار آسه مدل /ACS-145B

یونیت کندانسینگ 2 اسب بخار آسه مدل /ACS-145B یک مجموعهٔ آماده نصب و صنعتی است که برای پروژه‌های سردخانه‌ای و انجمادی کوچک تا نیمه‌صنعتی طراحی شده است. این یونیت با تاکید بر بهره‌وری حرارتی، سهولت نصب و سرویس‌پذیری مناسب واحدهای فروشگاهی، اتاق‌های انجماد و خطوط فرآوری مواد غذایی است که به کنترل دقیق دمای زیر صفر نیاز دارند. انتخاب متریال، طراحی کویل و مسیر هوا و بهره‌گیری از قطعات استاندارد صنعتی باعث شده عملکرد پایدار و هزینه‌های عملیاتی پایین در شرایط واقعی کار فراهم شود.

اجزای اصلی یونیت کندانسینگ 2 اسب بخار آسه مدل /ACS-145B

شاسی و رسیور

شاسی تمام پیچ‌ومهره و رسیور افقی با تست فشار کارخانه‌ای از اجزای پایه‌ای این یونیت محسوب می‌شوند. رسیور برای ذخیره و تنظیم شارژ مبرد و تسهیل عملیات شارژ، تست و سرویس نصب می‌گردد و مونتاژ اجزا روی شاسی با کنترل کیفیت دقیق انجام می‌شود تا احتمال نشت و خطا به حداقل برسد.

تجهیزات خط مایع و کنترل مدار

خط مایع یونیت شامل فیلتر درایر، سایت‌گلس، شیر برقی با بوبین و شیرهای دستی برند Castel است تا امکان ایزولاسیون و انجام سرویس‌های سریع فراهم شود. این ترکیب، تعمیر و نگهداری را ساده می‌کند و زمان توقف سیستم را کاهش می‌دهد.

آکومولاتور و تجهیزات حفاظتی

آکومولاتور GVN در مسیر ساکشن نصب شده تا از بازگشت مایع به کمپرسور جلوگیری کند. همچنین تجهیزات کنترلی شامل کلید فشار پایین، کلید فشار بالا و ترموستات از برند Danfoss به‌منظور حفاظت و کنترل دقیق مدار به‌کار رفته‌اند.

پایپینگ و اتصالات

پایپینگ با خم‌کاری CNC سه‌بعدی اجرا شده تا نقاط تنش و احتمال نشت کاهش یابد و افت فشار در مسیر مبرد حداقل شود. مسیرها به‌گونه‌ای طراحی شده‌اند که دسترسی به اتصالات و اجزای سرویس‌پذیر ساده باشد و زمان تعمیرات دوره‌ای به حداقل برسد.

کمپرسور بیتزر ساخت آلمان — مشخصات، کد و قابلیت تعمیر

کمپرسور نصب‌شده در این یونیت از خانوادهٔ Bitzer ساخت آلمان و با کد 2DES-2Y-40S انتخاب شده است. بیتزر به‌دلیل کیفیت ساخت، دقت تولید و شبکهٔ گستردهٔ پشتیبانی فنی یکی از گزینه‌های معتبر در صنعت تبرید است. طراحی نیمه‌هرمتیک کمپرسور این امکان را فراهم می‌آورد که در صورت نیاز قطعات داخلی قابل دسترسی و تعمیر باشند؛ مزیتی که در بلندمدت هزینه‌های نگهداری را کاهش داده و طول عمر مفید سیستم را افزایش می‌دهد. کمپرسورها پیش از خروج از کارخانه تحت آزمون‌های نشتی و عملکرد قرار می‌گیرند و پس از نصب اولیه، تنظیمات نهایی براساس شرایط پروژه انجام می‌پذیرد.

کندانسور ACS-145B — طراحی انتقال حرارت و جریان هوا

کویل و فین‌ها

کندانسور ACS-145B به کویل‌های مسی با آرایش Staggered و فین‌های Blue Fin موج‌دار مجهز است که سطح تماس بین هوا و مبرد را افزایش می‌دهد. این ترکیب انتقال حرارت را تقویت نموده و مقاومت فین‌ها در برابر خوردگی و گرفتگی را بهبود می‌بخشد تا حتی در محیط‌های دارای گردوغبار عملکرد پایداری ارائه شود.

عملکرد در شرایط نصب محدود

آرایش فن و مسیر هوا به‌گونه‌ای طراحی شده که در فضاهای محدود یا محل‌هایی با جریان هوای ضعیف نیز توانایی دفع حرارت و حفظ فشار کندانسینگ در محدوده ایمن را داشته باشد. در پروژه‌هایی که جریان هوا محدود است، تیم مهندسی تاوآذر پیشنهادهای اجرایی مانند کانال‌کشی یا فن کمکی را ارائه می‌کند تا راندمان سیستم حفظ گردد.

انتخاب مبرد، تست نیتروژن و ملاحظات زیست‌محیطی

در انتخاب مبرد باید محدودهٔ دمای تبخیر، سازگاری شیمیایی با قطعات مسی و معیارهای زیست‌محیطی مانند GWP در نظر گرفته شود. اجرای عملیات تست نیتروژن و وکیوم پیش از شارژ مبرد جهت حذف رطوبت و آلاینده‌ها ضروری است. تیم مهندسی تاوآذر در تعیین مبرد مناسب و محاسبهٔ دقیق شارژ بر اساس ΔT طراحی همراه مشتری خواهد بود تا عملکرد و پایداری در بلندمدت تضمین شود.

نکات نصب و الزامات اجرایی

محل نصب و تهویه محیطی

یونیت باید روی سطحی صاف، باثبات و به‌دور از منابع گرمایی نصب گردد؛ رعایت حداقل فواصل از دیواره‌ها و تجهیزات مجاور برای جلوگیری از برگشت هوای گرم ضروری است. در محیط‌های بسته یا با تهویه ناکافی، نصب فن کمکی یا اجرای کانال‌کشی توصیه می‌شود تا فشار کندانسینگ در محدوده مطلوب حفظ گردد.

لوله‌کشی، رسیور و تابلو برق

خط مایع باید کوتاه و با حداقل زانویی اجرا شود؛ رسیور مجهز به شیرهای تخلیه و گیج فشار نصب گردد تا عملیات شارژ و تست آسان باشد. تابلو برق مطابق مشخصات کمپرسور نصب شده و حفاظت overload، فیوز مناسب و اتصال زمین صحیح از الزامات ایمنی و عملکرد دستگاه هستند.

نگهداری دوره‌ای و برنامه سرویس

برنامهٔ نگهداری منظم شامل بازدید ماهانه فن و پروانه، پاک‌سازی فین‌ها، بررسی اتصالات و کنترل سطح شارژ مبرد است. شست‌وشوی فین‌ها هر شش تا دوازده ماه بسته به آلودگی محیط توصیه می‌شود. علاوه بر این، تست عملکرد کلیدهای حفاظتی و ترموستات و ثبت گزارش‌های سرویس به کاهش خرابی‌های ناگهانی و افزایش عمر مفید یونیت کمک می‌کند.

عیب‌یابی متداول و راهکارهای اولیه

• کاهش ظرفیت تبرید: ابتدا فین‌ها و مسیر هوای کندانسور را تمیز کنید و سپس شارژ مبرد را بررسی نمایید.
• افزایش فشار کندانسینگ: جریان هوا را بهبود دهید یا فین‌ها را پاکسازی کنید؛ در صورت نیاز فن کمکی نصب نمایید.
• لرزش یا صدای غیرمعمول: اتصالات، پایه‌ها و لرزه‌گیرها را بررسی و پیچ‌ها را محکم کنید.
• بازگشت مایع به کمپرسور: عملکرد آکومولاتور را بررسی و در صورت لزوم مسیر برگشت روغن را اصلاح نمایید.

تضمین کیفیت و آزمون‌های کارخانه‌ای

هر یونیت پیش از خروج از کارخانه آزمون‌هایی نظیر تست فشار با نیتروژن خشک، آزمون عملکرد کمپرسور و بازرسی کنترل‌های حفاظتی را می‌گذراند. بدنه با ورق گالوانیزه Skin Pass و پوشش رنگ پودری الکترواستاتیک محافظت می‌شود تا مقاومت در برابر خوردگی و عوامل جوی افزایش یابد. محاسبات ظرفیت و انطباق با استانداردهای صنعتی مانند AHRI و Eurovent در طراحی لحاظ شده‌اند.

خدمات پس از فروش و پشتیبانی فنی

تیم مهندسی تاوآذر خدمات نصب، راه‌اندازی، آموزش اپراتور و تأمین قطعات یدکی را ارائه می‌دهد. مدارک فنی، نقشه‌های الکتریکی و جدول شارژ مبرد همراه یونیت تحویل می‌گردد و پشتیبانی فنی در صورت بروز مشکل در دسترس خواهد بود.

ایمنی، استانداردها و قطعات یدکی پیشنهادی

در تولید و نصب یونیت‌ها رعایت ضوابط ایمنی و استانداردهای صنعتی مدنظر قرار دارد. پیش از هر عملیات سرویس، برق دستگاه باید قطع و ایزوله شده و اپراتور از تجهیزات حفاظت فردی استفاده کند. گزارش‌های تست و بازرسی همراه یونیت ارائه می‌شود تا انطباق عملکرد با مشخصات فنی قابل پیگیری باشد. برای کاهش زمان توقف، نگهداری اقلام یدکی اساسی مانند فیلتر درایر، بوبین شیر برقی، گیج فشار و ترموستات یدکی در سایت پروژه پیشنهاد می‌شود. تیم مهندسی تاوآذر در تهیه لیست قطعات یدکی متناسب با شرایط کاری پروژه همراه شما خواهد بود. در پروژه‌های حساس پیشنهاد می‌شود قرارداد سرویس سالیانه با بازدیدهای دوره‌ای منعقد شود تا وضعیت عملکردی و شارژ مبرد مداوم کنترل گردد و هزینه‌ها کاهش یابد.

راهنمای سفارش و اطلاعات مورد نیاز برای استعلام

برای دریافت پیش‌فاکتور یا پیشنهاد فنی، اطلاعاتی مانند نوع مبرد مدنظر، ΔT طراحی، ارتفاع نصب از سطح دریا و شرایط محیطی پروژه را ارسال نمایید تا تیم مهندسی بتواند شارژ مبرد، انتخاب دقیق کندانسور و لوازم جانبی مورد نیاز را پیشنهاد دهد.

پیشنهاد خرید و تماس برای استعلام قیمت

یونیت کندانسینگ 2 اسب بخار زیرصفری آسه مدل 2DES-2Y-40S/ACS-145B شامل کمپرسور Bitzer ساخت آلمان (کد 2DES-2Y-40S)، کندانسور ACS-145B، شاسی، رسیور، تجهیزات کامل خط مایع Castel، آکومولاتور GVN و کنترل‌های Danfoss می‌باشد. برای استعلام قیمت، دریافت پیش‌فاکتور یا مشاوره فنی، مشخصات پروژه شامل ΔT، نوع مبرد و شرایط نصب را ارسال نمایید تا تیم مهندسی تاوآذر بهترین پیشنهاد فنی و اقتصادی را ارائه دهد.
شماره تماس: 02177751990 — 09103900143
