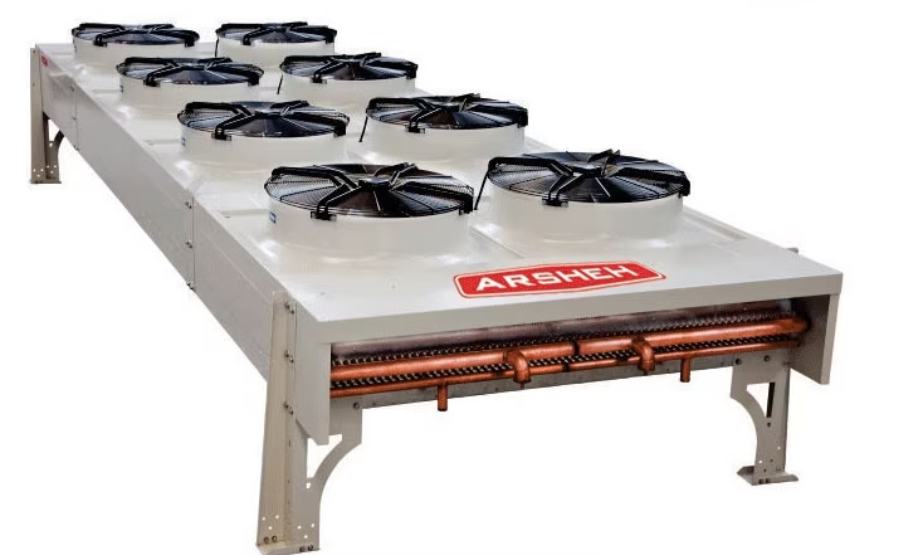

معرفی کلی کندانسور آرشه 40 اسب بخار مدل HCH-5470

کندانسور 40 اسب بخار HCH-5470 از سری HCS / آرشه‌کار یک واحد هواخنک بزرگ‌ظرفیت است که برای کاربردهای صنعتی و تجاری سنگین طراحی شده است. این مدل در شرایط مرجع ΔT = 15K ظرفیت 105.2 kW را ارائه می‌دهد و در ΔT = 11K و ΔT = 7K به‌ترتیب 73.5 kW و 43 kW ظرفیت دارد. چهار فن با قطر 50 cm در دور 1350 RPM مجموعاً جریانی معادل 27600 m³/h هوا تولید می‌کنند؛ این مقدار هوا در ترکیب با سطح تبادل بسیار بزرگ 269 m²، امکان دفع حرارت بالا و پایدار را فراهم می‌آورد. حجم داخلی 41.6 dm³ به عنوان بافر برای مبرد و روغن عمل کرده و اتصالات استاندارد ورودی 1 5/8 inch و خروجی 1 1/8 inch امکان یکپارچگی سریع با خطوط لوله صنعتی را فراهم می‌کنند. وزن دستگاه 302 kg نشان‌دهنده سازهٔ مقاوم و مناسب نصب ثابت در سایت‌های صنعتی است.

طراحی کویل و اصول انتقال حرارت کندانسور آرشه 40 اسب بخار مدل HCH-5470

اهمیت سطح تبادل 269 m²

سطح تبادل 269 m² به معنی گستردگی بسیار زیاد سطح تماس بین مبرد و هواست. این سطح گسترده امکان تبادل حرارت سریع و مؤثر را فراهم می‌آورد، به‌ویژه در شرایطی که اختلاف دما بین کندانسور و محیط کم است یا در محیط‌های گرم که نیاز به ظرفیت بالاتر برای حفظ فشار کندانسینگ وجود دارد. سطح تبادل بزرگ همچنین امکان عملکرد با افت فشار هوایی معقول را می‌دهد تا فن‌ها بتوانند جریان مورد نیاز را تأمین کنند.

آرایش لوله‌ها و فین‌ها برای کارایی و قابل‌شویی

کویل‌ها به‌صورت آرایش بهینه لوله و فین طراحی می‌شوند تا ترکیب مناسبی از ضریب انتقال حرارت بالا و قابلیت تمیزکاری داشته باشند. فین‌ها و لوله‌ها طوری فاصله‌گذاری شده‌اند که جریان هوا با حداقل افت فشار از بین کویل عبور کند و در عین حال رسوبات و ذرات معلق به سادگی قابل پاک‌سازی باشند. این طراحی باعث می‌شود افت ظرفیت ناشی از گرفتگی فین‌ها به حداقل برسد و نگهداری دوره‌ای سریع‌تر انجام شود.

نقش حجم داخلی 41.6 dm³ در پایداری سیکل

حجم داخلی 41.6 dm³ نقش حیاتی در تعدیل نوسانات فشار و مدیریت بازگشت روغن دارد. در سیستم‌هایی با لوله‌کشی طولانی یا چند یونیتی، این حجم بافر مانع ورود حجم مایع ناگهانی به کمپرسور می‌شود و از پدیدهٔ liquid slugging جلوگیری می‌کند. همچنین در مواقعی که بار حرارتی به‌سرعت تغییر می‌کند، حجم داخلی کمک می‌کند تا تغییرات فشار نرم‌تر انجام شود و نوسانات عملکرد کاهش یابد.

فن‌ها، هوادهی و الزامات الکتریکی کندانسور آرشه 40 اسب بخار مدل HCH-5470

پیکربندی چهارفنه و توزیع جریان هوا

چهار فن 50 cm با آرایش مهندسی‌شده روی HCH-5470 نصب شده‌اند تا پوشش کامل روی کل سطح کویل فراهم شود. توزیع چندفن باعث می‌شود جریان هوا یکنواخت‌تر پخش شود و نقاط داغ موضعی کاهش یابند. همچنین در صورت اختلال یا سرویس یک فن، سایر فن‌ها قادرند تا بخشی از عملکرد را حفظ کنند، هرچند ظرفیت کلی کاهش می‌یابد.

مصرف برق و تابلو برق پیشنهادی

جریان الکتریکی برای مجموعه فن‌ها 4.4 A اعلام شده است. تابلو برق باید شامل حفاظت overload، فیوز مناسب، قطع‌کن اضطراری و اتصال ارت مطمئن باشد. در سایت‌هایی با نوسان ولتاژ بالاتر، نصب محافظ ولتاژ یا رله فاز و مانیتورینگ جریان توصیه می‌شود تا از آسیب به موتورها جلوگیری شود.

گزینه‌های کنترل دور و مدیریت نویز

برای پروژه‌هایی که نیاز به کنترل دقیق‌تر یا کاهش نویز دارند می‌توان از درایو VFD برای کنترل دور فن‌ها استفاده کرد. کاهش دور فن باعث کاهش جریان هوا و در نتیجه کاهش ظرفیت می‌شود؛ بنابراین هر گونه تغییر دور باید براساس منحنی عملکرد فن و محاسبات حرارتی انجام شود تا اهداف سیستم برآورده شود.

شاسی، مواد ساخت و دسترسی سرویس

متریال، پوشش و ایستایی سازه

شاسی HCH-5470 از فولاد سنگین با روکش پودری الکترواستاتیک ساخته شده است که مقاومت بالایی در برابر خوردگی، اشعه UV و شرایط جوی سخت فراهم می‌آورد. وزن 302 kg نشان‌دهنده استفاده از مقاطع مستحکم برای حفظ ایستایی و کاهش ارتعاشات است؛ این امر به ویژه در محیط‌های با ارتعاشات صنعتی مهم است.

دسترسی سرویس و طراحی برای نگهداری سریع

کندانسور دارای پنل‌های سرویس با دسترسی آسان است تا عملیات پاک‌سازی فین‌ها، تعویض موتورها و بررسی اتصالات سریع انجام شود. محل‌های استاندارد برای وکیوم، شارژ مبرد و تست فشار در نظر گرفته شده تا مراحل راه‌اندازی و سرویس با کمترین زمان توقف انجام شود.

نصب، لوله‌کشی و نکات اجرایی کندانسور آرشه 40 اسب بخار مدل HCH-5470

انتخاب محل نصب و الزامات پیرامونی

برای عملکرد بهینه، کندانسور باید در مکانی با جریان هوا آزاد نصب شود؛ حداقل فاصله از دیوار 50 cm و از سایر تجهیزات 100–150 cm توصیه می‌شود. نصب بر پایهٔ محکم و استفاده از لرزه‌گیرها جهت کاهش انتقال ارتعاش به سازهٔ محل نصب ضروری است.

اجرای لوله‌کشی، وکیوم و تست نهایی

لوله‌کشی مطابق سایزهای اعلام‌شده (ورودی 1 5/8 inch، خروجی 1 1/8 inch) انجام شود. پس از نصب، وکیوم کامل و تست فشار با گاز خشک الزامی است. در مسیرهای طولانی، تله‌های روغن و نقاط بازدید برای تضمین بازگشت روغن به کمپرسور لحاظ شوند. عایق‌بندی مناسب خطوط در کاهش اتلاف حرارت اهمیت دارد.

نگهداری دوره‌ای، عیوب متداول و عیب‌یابی

برنامه نگهداری پیشنهادی

• روزانه: بازدید بصری جهت حذف موانع و اطمینان از عملکرد فن‌ها.
• ماهانه: شستشوی فین‌ها با آب فشار ملایم و بررسی اتصالات مکانیکی.
• فصلی/شهودی: پایش جریان هوا و اندازه‌گیری پارامترهای الکتریکی.
• سالیانه: تست فشار کامل و بازبینی پوشش و ساختار مکانیکی.

ثبت لاگ عملکردی پارامترهایی مانند دبی هوا، دمای کندانسینگ و جریان فن‌ها به تشخیص زودهنگام افت عملکرد کمک می‌کند.

عیوب رایج و راهکارهای اولیه

• کاهش ظرفیت: اغلب به دلیل گرفتگی فین‌ها یا محدودیت جریان هوا — اقدام: پاک‌سازی فین‌ها.
• افزایش نویز یا لرزش: بررسی بالانس پروانه‌ها و وضعیت بلبرینگ‌ها.
• نشت مبرد یا افت فشار: اجرای تست فشار و بررسی اتصالات و فیتینگ‌ها.

سوالات متداول (FAQ)

HCS5470 برای چه نوع پروژه‌هایی مناسب است؟
این مدل برای چیلرهای مرکزی بزرگ، یونیت‌های کندانسینگ مجتمع، سردخانه‌های صنعتی و پروژه‌هایی که به دفع حرارت پیوسته و بالا نیاز دارند، مناسب است.

چه اقدامات اولیه پیش از راه‌اندازی لازم است؟
وکیوم کامل سیستم، تست فشار برای اطمینان از عدم نشت، تأیید اتصالات مکانیکی و بررسی تابلو برق فن‌ها از الزامات اولیه است.
