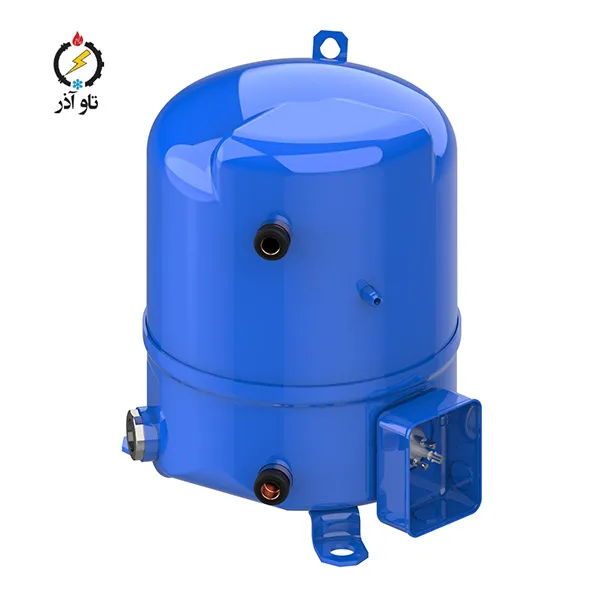

معرفی کلی کمپرسور پیستونی مدل NTZ108-4V منیروپ دانفوس

کمپرسور پیستونی مدل NTZ108-4V منیروپ دانفوس یک واحد هرمتیک رفت‌وبرگشتی دو سیلندر است که برای کاربردهای تجاری و نیمه‌صنعتی طراحی شده است. این کمپرسور با وزن خالص 36 kg، حجم جابجایی 108 cm³ و ابعاد نصب استاندارد برای پروژه‌هایی که به ظرفیت متوسط تا بالای تبرید نیاز دارند، گزینه‌ای مطمئن و جمع‌وجور محسوب می‌شود. طراحی هرمتیک، کلاس حفاظتی IP55 و تأییدیه‌های بین‌المللی CE, UKCA نشان‌دهندهٔ کیفیت ساخت و سازگاری با استانداردهای مرسوم صنعت برودت است.

طراحی و عملکرد کمپرسور پیستونی مدل NTZ108-4V منیروپ دانفوس

آرایش دو سیلندر و مزایا

آرایش دو سیلندر در NTZ108 باعث توزیع بهتر بار حرارتی و کاهش لرزش نسبت به واحدهای تک‌سیلندر می‌شود. حجم جابجایی 108 cm³ مناسب برای یونیت‌های کندانسینگ متوسط و فریزرهای فروشگاهی است که نیاز به ظرفیت برودتی قابل‌اطمینان دارند. طراحی رفت‌وبرگشتی (reciprocating) این کمپرسورها عملکرد قابل‌پیش‌بینی در فشارهای بالا و دماهای تبخیر پایین ارائه می‌دهد.

بدنه هرمتیک و ایمنی محیطی

پوستهٔ هرمتیک از نفوذ آلودگی و رطوبت به قطعات داخلی جلوگیری می‌کند و خطر نشت مبرد را کاهش می‌دهد. کلاس حفاظتی IP55 نیز محافظت مناسبی در برابر گردوغبار محدود و پاشش آب فراهم می‌آورد که نصب در محیط‌های تجاری و نیمه‌صنعتی را تسهیل می‌کند.

مشخصات الکتریکی و نکات راه‌اندازی

جریان‌ها، ولتاژ و طراحی تابلو

این کمپرسور سه‌فاز برای کار در شبکه‌های 380-415/3/50 تا 460/3/60 طراحی شده است. جریان کارکردی (MCC) برابر 12.1 A و جریان راه‌اندازی (LRA) برابر 45 A می‌باشد. هنگام طراحی تابلو و انتخاب سایز کابل، کلیدها و رله‌ها باید این مقادیر در نظر گرفته شوند تا از اضافه‌بار و افت ولتاژ جلوگیری شود. مقاومت سیم‌پیچ مرجع گزارش شده 4 Ohm است که می‌تواند در تست‌های اولیه به‌کار رود.

پیشنهادات حفاظت الکتریکی

برای بهره‌برداری ایمن پیشنهاد می‌شود: نصب بی‌متال یا رله اضافه‌بار مناسب، فیوزهای دقیق و در صورت لزوم استارتر نرم (soft starter) در محیط‌هایی که افت ولتاژ یا نوسان زیاد است. اطمینان از اتصال ارت صحیح و استفاده از کابل‌کشی مطابق استاندارد از الزامات پایه‌ای نصب است.

مبردها، روغن و مدیریت شارژ

مبردهای سازگار و محدودیت شارژ

NTZ108 با مبردهای R404A و R452A سازگار است. حداکثر شارژ مجاز مبرد 5 kg است؛ رعایت این مقدار و استفاده از تجهیزات دقیق شارژ برای عملکرد ایمن و بهینه ضروری است. انتخاب مبرد باید براساس قوانین محلی، عملکرد سیکل و سازگاری با روغن در نظر گرفته شود.

روغن و نکات روانکاری

کمپرسور با شارژ روغن کارخانه‌ای 1.8 L از نوع 175PZ تحویل می‌شود. کنترل سطح و کیفیت روغن پس از نصب اولیه و در سرویس‌های دوره‌ای اهمیت دارد. در صورت نیاز به بالانس روغن بین چند واحد، اتصال 3/8’’ flare SAE در دسترس است. از روغن‌های غیرمجاز یا آلوده استفاده نکنید تا عمر مفید قطعات داخلی کاهش نیابد.

نصب مکانیکی و لوله‌کشی

محل نصب و تهویه

محل نصب باید دارای تهویه مناسب باشد تا هوای گرم تولیدی از اطراف کمپرسور خارج شود. از نصب در محیط‌های بسته یا کنار منابع گرما خودداری کنید. دسترسی برای سرویس و بازبینی اتصالات را در طراحی محل پیش‌بینی نمایید.

نکات لوله‌کشی و اتصالات

ارتفاع اتصال دهش 74 mm و ارتفاع اتصال ساکشن 265 mm را رعایت کنید. سایز اتصالات ساکشن 1-3/4 in (لوله ساکشن 7/8 in) و دهش 1-1/4 in (لوله دهش 3/4 in) هستند. مسیر لوله‌کشی را کوتاه و با خم‌های ملایم طراحی کنید تا افت فشار کاهش یافته و تنش مکانیکی روی فیتینگ‌ها کم شود. استفاده از اتصالات Rotolock نصب و جداسازی را ساده می‌کند.

راه‌اندازی اولیه و چک‌لیست قبل از بارگذاری

1. کنترل سطح روغن و اطمینان از شارژ کارخانه‌ای 8 L.
2. اندازه‌گیری مقاومت سیم‌پیچ و بررسی اتصالات برقی.
3. استارت آزمایشی بدون بار برای پایش صدا، لرزش و جریان.
4. شارژ مبرد با ابزار دقیق تا مقدار تعیین‌شده و انجام تست نشت.
5. ثبت پارامترهای اولیه (جریان، فشار و دما) برای مرجع سرویس.

نگهداری دوره‌ای و سرویس

• بررسی دوره‌ای سطح و کیفیت روغن و تعویض در صورت آلودگی.
• بازرسی اتصالات Rotolock، اورینگ‌ها و سایت‌گلس برای جلوگیری از نشتی.
• پاک‌سازی کندانسور و مسیرهای عبور هوا برای حفظ تبادل حرارت.
• پایش جریان مصرفی و ثبت لاگ برای تشخیص افزایش غیرعادی جریان یا راندمان.
• استفاده از روغن و قطعات اورجینال برای بهترین دوام.

عیوب رایج و راهکارهای اولیه عیب‌یابی

• کاهش ظرفیت یا افت برودت: بررسی شارژ مبرد و وضعیت کندانسور و فیلتر درایر.
• افزایش مصرف برق: کنترل سطح روغن، گرفتگی کندانسور یا مشکل الکتریکی.
• صدا یا لرزش غیرمعمول: بررسی تراز نصب، سفتی پیچ‌ها و وضعیت پایه‌ها.
• عدم استارت یا قطع محافظ: چک کابل‌کشی، فیوزها و تجهیزات قطع‌کن؛ توجه داشته باشید LRA برابر 45 A است.
  در صورت عدم رفع با اقدامات اولیه از سرویس تخصصی کمک بگیرید.

سوالات متداول (FAQ)

این مدل برای چه کاربردهایی مناسب است؟

NTZ108A4LR1B مناسب یونیت‌های کندانسینگ متوسط، فریزرهای فروشگاهی و سیستم‌های برودتی که نیاز به ظرفیت قابل‌اطمینان در دماهای پایین دارند است.

حداکثر شارژ مبرد چقدر است؟

حداکثر شارژ مبرد 5 kg است؛ رعایت عدد اعلام‌شده برای ایمنی و عملکرد بهینه ضروری است.

چه روغنی و چه میزان باید استفاده شود؟

روغن مرجع 175PZ و شارژ اولیه 1.8 L است؛ بررسی دوره‌ای سطح و کیفیت روغن توصیه می‌شود.

جریان راه‌اندازی و جریان کارکردی چقدر است؟

LRA برابر 45 A و MCC برابر 12.1 A است؛ تابلو برق و کابل‌کشی باید مطابق این مقادیر طراحی شود.
