معرفی کلی محصول

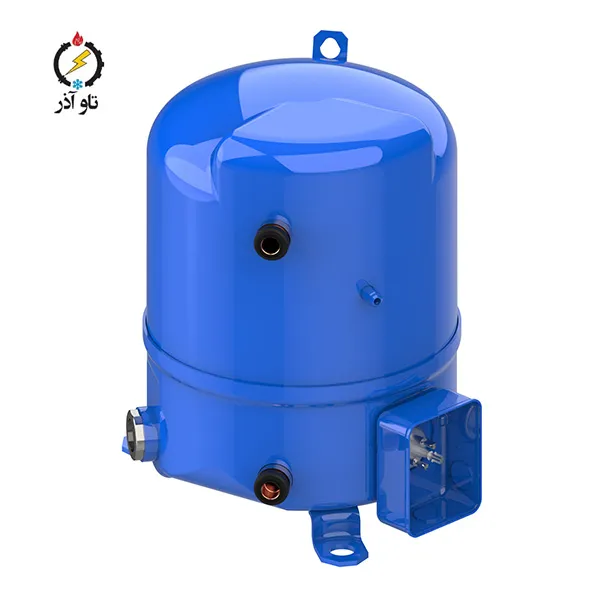

کمپرسور MTZ28-5V یک کمپرسور رفت و برگشتی هرمتیک از سری MTZ28 دانفوس است که برای کاربردهای تبرید کوچک تا نیمه‌صنعتی طراحی شده است. این واحد تک‌فاز و جمع‌وجور با وزن خالص 23.71 kg و ارتفاع کلی 333 mm به‌عنوان راه‌حلی مطمئن برای یخچال‌های ویترینی، یونیت‌های کندانسینگ کوچک، فریزرهای فروشگاهی و دستگاه‌های بسته‌بندی با فضای نصب محدود شناخته می‌شود. طراحی هرمتیک و کلاس حفاظت IP55 (با گلند کابل)، به‌علاوه تأییدیه CE، نشان‌دهنده استانداردهای بالای ایمنی و کیفیت ساخت این مدل است.

طراحی مکانیکی و عملکرد فنی

حجم جابجایی و عملکرد داخلی

با حجم جابجایی 48.06 cm³، MTZ28JE5AVE در رده کمپرسورهای تک‌سیلندر با توان مناسب برای یونیت‌های تبرید کوچک تا متوسط قرار می‌گیرد. طراحی رفت و برگشتی باعث می‌شود این کمپرسور توان تحمل فشارهای عملیاتی بالا را داشته باشد و در سیکل‌هایی که اختلاف فشار بین قسمت مکش و دهش زیاد است عملکرد پایداری ارائه دهد. پوسته هرمتیک نیز به کاهش نشتی مبرد و افزایش ایمنی سیستم کمک می‌کند.

سیستم الکتریکی و نیازهای راه‌اندازی

این مدل تک‌فاز با تغذیه 220-240/1/50 V/Ph/Hz کار می‌کند و جریان راه‌اندازی نسبتاً بالای 51 A نشان می‌دهد که در زمان استارت نیاز به توجه ویژه در طراحی تابلو و انتخاب کابل وجود دارد. مقاومت سیم‌پیچ اصلی 1.07 Ω و سیم‌پیچ کمکی 3.26 Ω همراه با مقادیر خازن‌های توصیه‌شده (20 µF, 100 µF, 10 µF) برای راه‌اندازی و عملکرد صحیح الکتروموتور در مدار تک‌فاز اهمیت دارند. استفاده از کلید مناسب، کابل با سطح مقطع کافی و در صورت لزوم راه‌انداز کنترل‌شده می‌تواند عمر و قابل اطمینان بودن دستگاه را افزایش دهد.

حفاظت و تست‌های فشار

کلاس حفاظت IP55 و فشارهای تست اعلام‌شده (HP: 30 bar و LP: 25 bar) نشان می‌دهد بدنه و اتصالات از استحکام کافی برای کار در سیکل‌های صنعتی برخوردارند. همچنین حداکثر فشار کاری HP 29.4 bar و LP 22.6 bar باید در طراحی مدار و انتخاب اجزاء جانبی رعایت شود تا از ایمنی و پایداری طولانی‌مدت اطمینان حاصل گردد.

سازگاری مبردها و نکات ایمنی مبردی

MTZ28JE5AVE از طیف گسترده‌ای از مبردهای مرسوم و جایگزین پشتیبانی می‌کند: R134a, R404A, R407A, R407C, R407F, R448A, R449A, R452A, R454C, R455A, R513A. حداکثر شارژ مبرد این مدل 2.5 kg است؛ هنگام راه‌اندازی و سرویس، رعایت مقدار شارژ و سازگاری مبرد با روغن (175PZ) و اجزاء سیستم الزامی است. انتخاب مبرد باید مطابق قوانین محلی و با در نظر گرفتن پارامترهای عملکردی و اثرات زیست‌محیطی انجام شود.

نصب، لوله‌کشی و نکات اجرایی

محل نصب و تهویه

انتخاب محل نصب مناسب نقش مهمی در عملکرد و طول عمر کمپرسور دارد. نصب در محلی با جریان هوای کافی و عدم تجمع گرما، فاصله مناسب برای سرویس و دسترسی به اتصالات Rotolock و سایت گلاس روغن توصیه می‌شود. تجمع حرارت می‌تواند باعث افزایش مصرف برق، کاهش ظرفیت و تسریع سایش قطعات شود.

لوله‌کشی و اتصالات

برای حصول راندمان مناسب از سایزهای اعلام‌شده استفاده کنید: مکش 1 in با لوله مکش 1/2 in و دهش 1 in با لوله دهش 3/8 in. ارتفاع اتصال‌ها (مکش 263 mm و دهش 68 mm) را در طراحی فیزیکی یونیت لحاظ کنید تا تنش مکانیکی بر اتصالات وارد نشود و افت فشار به حداقل برسد. استفاده از اتصالات Rotolock نصب و جداسازی را در زمان سرویس ساده می‌کند.

ملاحظات روغن‌کاری و شارژ روغن

حجم روغن کارخانه‌ای 0.95 L با مرجع روغن 175PZ است. اتصال بالانس روغن از نوع 3/8’’ flare SAE است و سایت گلاس روغن رزوه‌ای شرایط بررسی سطح روغن را ساده می‌کند. پس از اولین راه‌اندازی سطح روغن را کنترل نموده و در سرویس‌های دوره‌ای کیفیت و میزان روغن را بررسی کنید تا از روانکاری مناسب قطعات داخلی اطمینان حاصل شود.

نگهداری دوره‌ای، سرویس و راهکارهای پیشگیرانه

1. بررسی الکتریکی: پایش مقاومت سیم‌پیچ‌ها و وضعیت خازن‌ها برای جلوگیری از معیوب شدن موتور؛ توجه به جریان راه‌اندازی بالا (51 A) و جلوگیری از افت ولتاژ.
2. کنترل روغن: چک سطح روغن بعد از اولین راه‌اندازی و بررسی کیفیت روغن در فواصل سرویس؛ استفاده از روغن مرجع 175PZ.
3. بازرسی فیزیکی: کنترل چشم‌بسته اتصالات Rotolock، اورینگ‌ها و لحیم‌کاری برای جلوگیری از نشتی.
4. تمیزکاری کندانسور و محل نصب: جلوگیری از تجمع گردوغبار و تخلیه مناسب هوا برای حفظ ظرفیت تبادل حرارت.
5. لاگ سرویس: ثبت دوره‌ای موارد سرویس، میزان شارژ مبرد، تعویض روغن و تست‌های فشار تا روند فرسایش و عملکرد قابل ردیابی باشد.
   این اقدامات ساده عمر مفید دستگاه را افزایش می‌دهند و هزینه‌های نگهداری را کاهش می‌دهند.

عیوب رایج و راهکارهای اولیه عیب‌یابی

• مشکل: افزایش دمای کاری یا کاهش ظرفیت؛ راهکار: بررسی سطح و کیفیت روغن، پاکسازی کندانسور، کنترل شارژ مبرد.
• مشکل: استارت نشدن یا قطع شدن هنگام استارت؛ راهکار: بررسی خازن‌ها، کابل‌کشی و حفاظ‌ها؛ جریان LRA بالا (51 A) را در نظر داشته باشید.
• مشکل: صدای غیرمعمول یا لرزش؛ راهکار: کنترل تراز نصب، سفتی پیچ‌ها و بررسی پایه‌ها.
• مشکل: نشتی مبرد یا روغن؛ راهکار: بررسی Rotolock، اورینگ‌ها و نقاط لحیمی و تعمیر یا تعویض قطعات معیوب.
  اگر مشکل برطرف نشد، توصیه می‌شود با سرویس تخصصی تماس بگیرید تا از باز کردن غیرتخصصی بدنه هرمتیک خودداری شود.

سوالات متداول (FAQ)

این کمپرسور برای چه کاربردهایی مناسب است؟

MTZ28JE5AVE مناسب یونیت‌های کندانسینگ کوچک، فریزرها و یخچال‌های فروشگاهی، یخ‌سازهای صنعتی کوچک و دستگاه‌های بسته‌بندی با فضای نصب محدود است.

حداکثر شارژ مبرد چقدر است؟

حداکثر شارژ مبرد برابر با 2.5 kg است و رعایت این مقدار برای ایمنی و عملکرد مطلوب ضروری است.

جریان راه‌اندازی واقعی چقدر است و چه نکاتی دارد؟

جریان راه‌اندازی 51 A است؛ بنابراین هنگام طراحی تابلو و کابل‌کشی باید این مقدار در انتخاب قطع‌کن، فیوز و سطح مقطع کابل لحاظ شود. استفاده از خازن‌های توصیه‌شده و در صورت امکان راه‌انداز کنترل‌شده موجب کاهش اثرات هجومی می‌شود.

چه روغنی استفاده شود و میزان آن چقدر است؟

مرجع روغن 175PZ و حجم روغن کارخانه‌ای 0.95 L می‌باشد؛ استفاده از روغن مطابق مرجع و بررسی دوره‌ای کیفیت روغن توصیه می‌شود.
