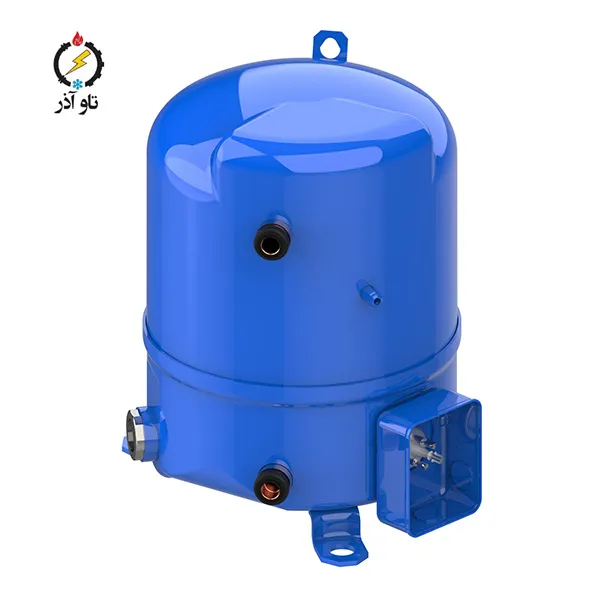

معرفی کلی کمپرسور پیستونی مدل MTZ144-4V منیروپ دانفوس

کمپرسور پیستونی مدل MTZ144-4V منیروپ دانفوس از خانواده کمپرسورهای هرمتیک رفت‌وبرگشتی سری MTZ دانفوس، یک واحد چهارسیلندر پرظرفیت برای کاربردهای تبرید صنعتی و تجاری سنگین است. این کمپرسور با وزن خالص 69 kg و حجم جابجایی 241.87 cm³ برای اتاقک‌های سرد بزرگ، فریزرهای نگهداری طولانی‌مدت، خطوط فرآوری مواد غذایی و پروژه‌هایی که به ظرفیت پایدار و تحمل شرایط کاری سخت نیاز دارند طراحی شده است. MTZ144-4V دارای تأییدیه‌های بین‌المللی CE, UL, UKCA، کلاس حفاظتی IP54 و طراحی هرمتیک است که ریسک نشت مبرد را کاهش می‌دهد و شرایط ایمن‌تری برای کار فراهم می‌سازد.

عملکرد و طراحی داخلی کمپرسور پیستونی مدل MTZ144-4V منیروپ دانفوس

معماری چهارسیلندر و کاربرد عملیاتی

حجم جابجایی 241.87 cm³ و آرایش چهارسیلندر MTZ144-4V این کمپرسور را برای بارهای سرمایشی بسیار بالا مناسب می‌کند. طراحی رفت‌وبرگشتی (reciprocating) توان تحمل فشارهای کاری بالا، پایداری در سیکل‌های متناوب و کار در دمای تبخیر پایین را فراهم می‌آورد. توزیع بار بین چهار سیلندر منجر به کاهش ارتعاش، توزیع بهتر گرما و عملکرد یکنواخت در بارهای بلندمدت می‌شود.

بدنه هرمتیک و کلاس حفاظتی

پوسته هرمتیک دستگاه باعث می‌شود موتور و اجزای داخلی در محفظه‌ای بسته کار کنند؛ این ساختار ریسک نشت مبرد را به حداقل می‌رساند و از نفوذ رطوبت یا ذرات خارجی جلوگیری می‌کند. کلاس حفاظتی IP54 نشان می‌دهد دستگاه در برابر ورود گردوغبار محدود و پاشش آب محافظت دارد که برای محیط‌های صنعتی نیمه‌سنگین مناسب است.

فشار کاری و ایمنی ساختاری

MTZ144-4V برای حداکثر فشار کاری HP 29.4 bar و LP 22.6 bar طراحی شده و تحت فشار تست HP 30 bar و LP 25 bar قرار می‌گیرد. این مقادیر در انتخاب شیرهای اطمینان، پمپ خلأ، اتصالات و لوله‌کشی باید به‌دقت رعایت شوند تا ایمنی سیستم تضمین گردد.

الکتریکال و نکات راه‌اندازی

نیازهای تغذیه و طراحی تابلو

کمپرسور سه‌فاز MTZ144-4V با منبع تغذیه 380-415/3/50 تا 460/3/60 سازگار است. جریان عملیاتی 36 A (MCC) و جریان راه‌اندازی 120 A (LRA) ارقام مهمی هستند که در طراحی کابل‌کشی، سایز قطع‌کنها و انتخاب بی‌متال و رله باید مدنظر قرار گیرند. پیش از نصب، بررسی ظرفیت پیک شبکه و هماهنگی با برق‌رسان محلی ضروری است.

کاهش پیک استارت و تجهیزات حفاظتی

برای کاهش تأثیر هجومی استارت روی شبکه توصیه می‌شود از راه‌انداز نرم (soft starter) یا سایر راهکارهای محدودسازی جریان استفاده کنید؛ این کار از افت ولتاژ موقت و تاثیر منفی روی سایر بارها جلوگیری می‌کند. نصب رله‌های اضافه‌بار، فیوزهای مناسب و محافظ ولتاژ از الزامات حفاظتی است. مقاومت سیم‌پیچ 1.15 Ω را می‌توان به‌عنوان مرجع در تست‌های اولیه اندازه‌گیری در نظر گرفت.

مبردها، روغن و مدیریت شارژ

سازگاری مبردها و انتخاب مناسب

MTZ144-4V با طیف وسیعی از مبردهای رایج و نسل جدید سازگار است: R134a, R404A, R407A, R407C, R407F, R448A, R449A, R452A, R513A. حداکثر شارژ مبرد 10 kg است؛ هنگام شارژ باید از ابزار دقیق استفاده شود و از خشک و عاری بودن مدار و تجهیزات اطمینان حاصل گردد. انتخاب مبرد باید با توجه به سازگاری با روغن 175PZ، مقررات محیطی و عملکرد سیکل صورت گیرد.

روغن و نگهداری روانکاری

روغن مرجع 175PZ و شارژ کارخانه‌ای 3.9 L برای این مدل تعیین شده است. کنترل دقیق سطح و کیفیت روغن بعد از اولین راه‌اندازی و در سرویس‌های دوره‌ای از الزامات مهم است؛ روغن آلوده یا استفاده از روغن نامناسب می‌تواند منجر به افزایش سایش و کاهش عمر کمپرسور شود. اتصال بالانس روغن 3/8’’ flare SAE امکان ادغام و بالانس روغن در سیستم‌های چندکمپرسوری را فراهم می‌کند.

نصب، لوله‌کشی و نکات اجرایی

محل نصب و تهویه

محل نصب باید از تهویه مناسب برخوردار باشد تا حرارت تولیدی سریعاً دفع شود. از نصب در محیط‌های گرم یا بسته بدون تهویه و نزدیکی منابع حرارتی خودداری کنید. فضای کافی برای دسترسی سرویس‌کار، باز و بسته‌کردن اتصالات Rotolock و بررسی سایت گلس روغن در نظر بگیرید.

سایز لوله‌ها و هندسه مسیر

ساکشن 1-3/4 in (لوله ساکشن 1-1/8 in) و دیسچارج 1-1/4 in (لوله دیسچارج 3/4 in) را رعایت کنید. ارتفاع‌های اتصال ساکشن 233 mm و دیسچارج 125 mm را در طراحی فریم منظور کنید تا فشار مکانیکی و تنش بر فیتینگ‌ها کاهش یابد. از خم‌های تند و زاویه‌های ناهموار در مسیر لوله‌کشی پرهیز نمایید.

مراحل راه‌اندازی اولیه

1. اطمینان از شارژ روغن کارخانه‌ای و بررسی سطح روغن؛
2. اندازه‌گیری مقاومت سیم‌پیچ‌ها و کنترل اتصالات الکتریکی؛
3. انجام استارت آزمایشی بدون بار و بررسی صدا، لرزش و جریان؛
4. شارژ دقیق مبرد تا مقدار تعیین‌شده و تست نشت و فشار.

نگهداری دوره‌ای و توصیه‌های سرویس

برای افزایش طول عمر و حفظ راندمان کمپرسور توصیه می‌شود:

1. کنترل دوره‌ای سطح و کیفیت روغن (175PZ) و تعویض در صورت آلودگی؛
2. بازدید منظم سایت گلس، اورینگ‌ها و اتصالات Rotolock؛
3. پاک‌سازی کندانسور و مسیرهای عبور هوا برای حفظ تبادل حرارت؛
4. پایش جریان‌های MCC و LRA و ثبت لاگ عملکرد برای تشخیص زودهنگام مشکلات؛
5. اجرای تست فشار دوره‌ای و بازبینی اتصالات و نقاط جوش/لحیم؛
6. استفاده از روغن و قطعات یدکی اورجینال دانفوس برای تضمین کیفیت و حفظ گارانتی.

عیوب رایج و راهکارهای اولیه عیب‌یابی

• افت ظرفیت یا کاهش برودت: کنترل شارژ مبرد، فیلتر درایر و کندانسور.
• افزایش دمای کاری: بررسی سطح و کیفیت روغن و بهبود تهویه.
• نویز یا لرزش غیرمعمول: بررسی تراز نصب، سفت بودن پیچ‌ها، پایه‌ها و یاتاقان‌ها.
• استارت ناموفق یا قطع مکرر محافظ: بررسی کابل‌کشی، فیوزها و قطع‌کن؛ توجه داشته باشید LRA برابر 120 A است.
  اگر مشکل با اقدامات اولیه رفع نشد، حتماً از سرویس تخصصی کمک بگیرید و از باز کردن بدنه هرمتیک بدون تخصص خودداری کنید.

سوالات متداول (FAQ)

این کمپرسور برای چه کاربردهایی مناسب است؟

MTZ144-4V مناسب اتاقک‌های سرد صنعتی، فریزرهای نگهداری بزرگ، خطوط فرآوری مواد غذایی و پروژه‌هایی است که به ظرفیت و دوام بالا نیاز دارند.

حداکثر شارژ مبرد این مدل چقدر است؟

حداکثر شارژ مبرد 10 kg است؛ رعایت این مقدار برای ایمنی و عملکرد مطلوب ضروری است.

چه روغنی باید استفاده شود و میزان آن چقدر است؟

روغن مرجع 175PZ و شارژ کارخانه‌ای 3.9 L است؛ بررسی دوره‌ای کیفیت و سطح روغن توصیه می‌شود.

جریان راه‌اندازی و مصرفی چه مقادیری دارند؟

LRA برابر 120 A و MCC برابر 36 A است؛ تابلو برق و کابل‌کشی باید مطابق این مقادیر طراحی و نصب شوند.
