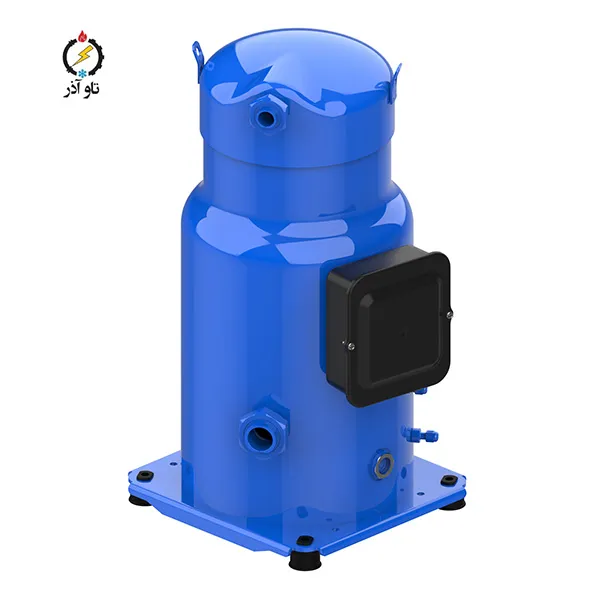

معرفی کلی کمپرسور اسکرال دانفوس مدل SY240A4CBE

کمپرسور اسکرال دانفوس مدل SY240A4CBE از سری SY دانفوس یک واحد هرمتیک قدرتمند و مناسب برای سیستم‌های تهویه مطبوع با ظرفیت بالا است. این کمپرسور با وزن خالص 151 kg و حجم جابجایی 347.8 cm³ طراحی شده تا در چیلرهای مرکزی، سیستم‌های HVAC بزرگ و پروژه‌های تجاری/صنعتی که نیاز به تأمین سرمایش مستمر و قابل‌اطمینان دارند، به کار گرفته شود. لازم به ذکر است که این مدل در دو خط تولید عرضه می‌شود: نسخه‌هایی با ساخت فرانسه و نسخه‌هایی با ساخت چین — هر دو بر اساس مشخصات فنی دانفوس تولید و تحت کنترل کیفیت قرار دارند؛ تفاوت عمده معمولاً در بسته‌بندی و کدگذاری است، ولی عملکرد پایه یکسان و مطابق استاندارد است.

طراحی و عملکرد فنی کمپرسور اسکرال دانفوس مدل SY240A4CBE

مزایای آرایش اسکرال و مکانیک داخلی

فناوری اسکرال با برخورداری از کمترین قطعات متحرک نسبت به کمپرسورهای پیستونی، مزایای مهمی مانند کاهش لرزش، نویز کمتر، راندمان حجمی بالا و عملکرد بهتر در بار جزئی ارائه می‌دهد. SY240A4CBE با حجم جابجایی 347.8 cm³ قادر است جریان مبرد بالا را با بازده خوب تأمین کند؛ این ویژگی آن را برای چیلرهای مرکزی و یونیت‌های تهویه مطبوع بزرگ مناسب می‌سازد. طراحی هرمتیک نیز مزیت ایمنی و کاهش نیاز به سرویس‌های مکانیکی مکرر را فراهم می‌کند.

الکتریکال و نیازهای راه‌اندازی

مقادیر RLA = 35.7 A، MCC = 49 A و LRA = 178 A روی انتخاب کابل، کلید، بی‌متال و تجهیزات استارتینگ تأثیر مستقیم دارد. جریان راه‌اندازی بالا (LRA) بدین معناست که باید از روش‌هایی برای کاهش پیک جریان مانند soft starter یا استارتر مناسب استفاده گردد تا از افت ولتاژ و اثرات نامطلوب بر شبکه جلوگیری شود. طراحی تابلو باید امکان مانیتورینگ جریان، قطع‌کن فاز و حفاظت ولتاژ را فراهم کند. مقاومت سیم‌پیچ 0.616 Ohm نیز برای تست‌های اولیه و تطبیق با تابلو معتبر است.

هندسه، اتصالات و استحکام مکانیکی

قطر بدنه 344 mm و ارتفاع کلی 727 mm همراه با اتصالات جوشی و موقعیت ساکشن/دیسچارج (ارتفاع ساکشن 196 mm، دیسچارج 654 mm) نشان‌دهنده نیاز به فضای نصب مناسب و رعایت هندسه لوله‌کشی استاندارد است. اتصالات جوشی باعث کاهش نقاط نشتی احتمالی می‌شود ولی در زمان نصب باید از روش‌های پیشرفته جوشکاری و محافظت داخلی از ورود آلودگی مراقبت شود.

روش‌های روانکاری و مدیریت روغن

نوع و شارژ روغن

SY240A4CBE با شارژ اولیه روغن 8 L و روغن مرجع 320SZ ارائه می‌شود. این حجم روغن و نوع آن برای تضمین روانکاری مناسب اسکرال در شرایط کاری سنگین انتخاب شده است. در طراحی سیستم‌های چندواحدی، وجود تخلیه روغن 1/4’’ و اتصال هم‌ترازی 1/2’’ امکان بالانس روغن بین یونیت‌ها را فراهم می‌آورد.

نکات سرویس روغن و نگهداری

کنترل دوره‌ای سطح و کیفیت روغن، توجه به رنگ و بوی روغن و بررسی سایت‌گلس از مواردی هستند که باید در برنامه نگهداری گنجانده شوند. همچنین تعویض فیلترها و جداسازهای روغن در بازه‌های مشخص، و جلوگیری از ورود رطوبت یا آلودگی به مدار روغن از الزامات اساسی برای افزایش عمر مفید کمپرسور است.

محدوده عملکرد فشار و دما و سازگاری مبردها

سازگاری مبرد و محدودیت شارژ

این مدل با مبردهای R134a, R22, R407C, R513A سازگار است و حداکثر شارژ مجاز مبرد برابر 16 kg می‌باشد. هنگام تعیین مبرد توجه به سازگاری روغن 320SZ با مبرد انتخابی ضروری است؛ انتخاب نامناسب ترکیب مبرد-روغن می‌تواند منجر به کاهش عملکرد یا آسیب به کمپرسور شود.

فشار و دمای طراحی

حداکثر فشار کاری HP برابر 31.5 bar و LP برابر 22.6 bar است؛ فشار تست HP تا 32 bar و LP تا 20 bar در نظر گرفته شده است. بازه دمایی گسترده (HP: -35 °C تا 150 °C، LP: -20 °C تا 50 °C) این امکان را می‌دهد که کمپرسور در شرایط محیطی و سیکل‌های متنوع عملکرد قابل‌اطمینانی داشته باشد؛ با این حال طراحی مدار باید به گونه‌ای انجام شود که فشار‌ها و دماها در محدوده ایمن حفظ گردد.

نکات نصب، لوله‌کشی و الزامات اجرایی

آمادگی قبل از جوشکاری و نصب

از آنجا که نوع اتصال این مدل جوشی است، پیش از جوشکاری از خالی بودن مدار از گاز و روغن زائد اطمینان حاصل کنید. رعایت نکات جوشکاری سرد/گرم، استفاده از محافظ داخلی برای جلوگیری از ورود ذرات و اجرای تست فشار پس از انجام جوش از اقدامات واجب است.

طراحی مسیر لوله‌کشی و ارتعاش‌گیری

استفاده از خم‌های ملایم، لرزه‌گیرهای مناسب و پایه‌های محکم برای کاهش ارتعاش و انتقال صدا الزامی است. سایز لوله‌ها را مطابق مشخصات (ساکشن 1-5/8 in، دهش 1-1/8 in) انتخاب کرده و از ایجاد نیروی محوری یا برشی روی فیتینگ‌ها جلوگیری کنید.

الزامات تابلو و کابل‌کشی

تابلو باید مجهز به قطع‌کن مناسب، بی‌متال هماهنگ با MCC، و تجهیزات کاهش پیک استارت (soft starter/VFD چنانچه سیستم اجازه دهد) باشد. نصب رله فاز و محافظ ولتاژ جهت پیشگیری از خسارت ناشی از قطع فاز یا نوسان ولتاژ توصیه می‌شود.

نگهداری دوره‌ای، عیوب رایج و عیب‌یابی

برنامه نگهداری پیشنهادی

1. ماهانه: بررسی سطح روغن، سایت‌گلس و نشتی‌های ظاهری.
2. هر 3-6 ماه: بررسی الکتریکی (جریان‌ها، مقاومت سیم‌پیچ)، تمیزکاری فیلترها و کندانسور.
3. سالیانه: آنالیز روغن و بررسی دقیق سیستم سایکلیک و نقاط جوش.

عیوب رایج و اقدامات اولیه

• افزایش جریان: بررسی کندانسور، انسداد مسیر هوا یا مشکلات الکتریکی.
• نشت روغن یا مبرد: تست فشار و بازبینی جوش‌ها و اورینگ‌ها.
• استارت ناموفق: بررسی فیوز، رله و وضعیت ماژول حفاظت در برابر چرخش معکوس.
  در صورت عدم رفع، مراجعه به سرویس تخصصی دانفوس یا نماینده فنی توصیه می‌شود.

سوالات متداول (FAQ)

این مدل در چه کشورهایی تولید می‌شود و تفاوت آن‌ها چیست؟

مدل SY240A4CBE در سایت‌های تولید دانفوس در فرانسه و چین ساخته می‌شود؛ مشخصات عملکردی یکسان است اما ممکن است تفاوت‌های بسته‌بندی، اقلام همراه یا کدگذاری سریال وجود داشته باشد.

چه تجهیزاتی برای کاهش پیک استارت توصیه می‌شود؟

استفاده از soft starter، استارتر ستاره-مثلث اگر کاربردی باشد، یا VFD (در صورت پشتیبانی سیستم) و همچنین نصب رله فاز و محافظ ولتاژ توصیه می‌گردد.

حداکثر شارژ مبرد و نوع روغن چه مقدار است؟

حداکثر شارژ مبرد 16 kg و شارژ روغن کارخانه‌ای 8 L با روغن مرجع 320SZ است.

تاواذر این محصول را با قیمتی رقابتی عرضه می‌کند

شرکت تاواذر این کمپرسور دانفوس SY240A4CBE را با قیمت‌های رقابتی عرضه می‌کند و خدمات مشاوره فنی، پشتیبانی در طراحی تابلو و لوله‌کشی، هماهنگی ارسال و همراهی در مراحل نصب و راه‌اندازی را ارائه می‌دهد. برای دریافت مشاوره فنی، استعلام قیمت یا هماهنگی سفارش با شماره 02177751990 تماس بگیرید؛ تیم فنی ما آماده است تا در انتخاب صحیح، بهینه‌سازی مصرف انرژی و اجرای پروژه شما را همراهی کند. (H2)
