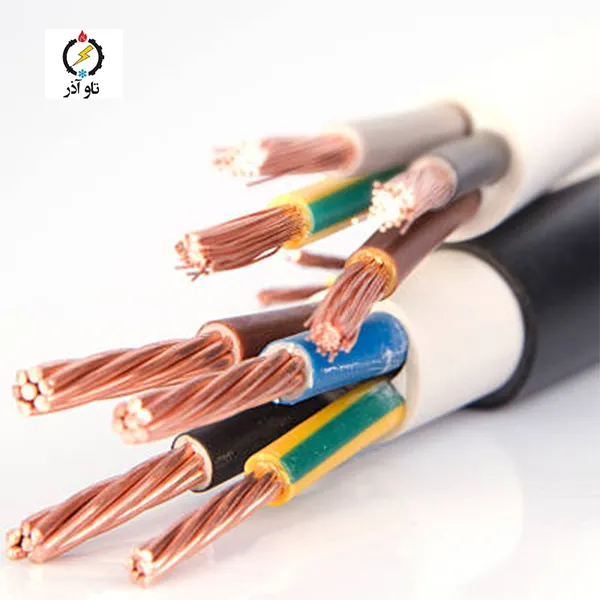

معرفی کلی کابل کنترل افشان 20 × 0.5 سیمیا

کابل کنترل افشان 20 × 0.5 سیمیا یک راهکار فنی برای پروژه‌های کنترلی، پنل‌های فرمان، تابلوهای صنعتی و سیستم‌های اتوماسیون است که نیازمند انتقال هم‌زمان چندین سیگنال در یک مسیر منظم می‌باشند. این کابل با داشتن بیست رشته هادی افشان هرکدام به سطح مقطع 0.5 mm²، امکان مدیریت تعداد بالایی از ورودی‌ها و خروجی‌های دیجیتال و آنالوگ را در داخل تابلوها و پنل‌ها فراهم می‌آورد. عایق هر رشته از نوع PVC با ضخامت 0.7 mm و روکش کلی از آمیزه PVC با ضخامت 1.8 mm ساخته شده است. میانگین قطر کلی کابل 25.4 mm و ولتاژ نامی آن 300/500 V است. محدوده دمایی کاری کابل بر اساس مشخصات -30°C to +70°C تعیین شده است. مقدار حداکثر مقاومت هادی اعلام‌شده برابر 12.1 Ω/km (معادل 0.012100 Ω/m) می‌باشد که برای محاسبات افت ولتاژ و تلفات اهمیت دارد.

مشخصات فنی کلیدی کابل کنترل افشان 20 × 0.5 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: کابل کنترل افشان (Flexible Control Cable)

– تعداد رشته: 20

– سطح مقطع هر رشته: 0.5 mm²

– جنس هادی: مس افشان

– عایق: PVC — ضخامت عایق: 0.7 mm

– روکش: آمیزه PVC — ضخامت روکش: 1.8 mm — ضخامت روکش میانی: 1.0 mm

– ولتاژ نامی: 300/500 V

– فرکانس کاری: 50-60 Hz

– محدوده دمایی: -30°C to +70°C

– حداکثر مقاومت هادی در 20°C: 12.1 Ω/km → 0.012100 Ω/m

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بنا به نیاز



مزایا و نقاط قوت کابل کنترل افشان 20 × 0.5 سیمیا

این کابل به‌دلیل ترکیب تعداد رشته بالا و ساختار افشان مناسب کاربردهای کنترلی و سیگنالی است. برخی از مزایای کلیدی عبارت‌اند از:

– امکان انتقال چندین سیگنال در یک غلاف منظم که باعث کاهش پیچیدگی کابل‌کشی و سهولت در نگهداری می‌شود.

– هادی‌های افشان انعطاف‌پذیری بالایی ارائه می‌دهند و نصب در مسیرهای خم‌دار، داخل تابلو یا کانال‌ها را تسهیل می‌کنند.

– روکش آمیزه PVC مقاومت مکانیکی مناسب برای استفاده داخلی دارد و محافظت پایه‌ای ارائه می‌دهد.

– مناسب برای پنل‌هایی که تعداد زیادی ترمینال I/O دارند؛ با کاهش تعداد کابل‌های مجزا، زمان نصب و خطای انسانی کاهش می‌یابد.

– در صورت نیاز به حفاظت در برابر نویز، می‌توان نسخه شیلددار را درخواست نمود تا سیگنال‌های حساس محافظت شوند.

کاربردهای متداول کابل کنترل افشان 20 × 0.5 سیمیا

موارد کاربرد این کابل شامل موارد زیر است:

– کابل‌کشی داخلی تابلوها و پنل‌های کنترل با تعداد زیاد ورودی/خروجی.

– اتصال PLC به ماژول‌های I/O و دستگاه‌های کنترلی متعدد.

– سیستم‌های مانیتورینگ و اتوماسیون صنعتی، اتاق کنترل و مراکز پردازش.

– سیستم‌های اعلام حریق، کنترل دسترسی، امنیت و سیستم‌های ساختمانی که نیاز به تعداد زیادی سنسور و آلارم دارند.

– پنل‌های کنترلی ماشین‌آلات، خطوط بسته‌بندی و مونتاژ که به تعداد زیادی سیگنال هم‌زمان نیاز دارند.

مشخصات الکتریکی و محاسبات مهندسی کابل کنترل افشان 20 × 0.5 سیمیا

چرا مقاومت هادی مهم است؟

مقدار مقاومت هادی برای سطح مقطع 0.5 mm² برابر 12.1 Ω/km است که معادل 0.012100 Ω/m خواهد بود. این پارامتر برای محاسبات افت ولتاژ، تلفات Joule و سنجش کیفیت سیگنال‌ها بسیار مهم است. در کابل‌های کنترل که جریان‌ها معمولاً پایین‌اند، حتی افت ولتاژ ناچیز بر عملکرد حسگرها و مدارهای فرمان تاثیرگذار است؛ بنابراین بررسی عددی و مثال‌های عملی به تصمیم‌گیری بهتر کمک می‌کند.

روابط و فرمول‌های پایه

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– تلفات Joule (رفت + برگشت): P_loss = I² × R_loop با R_loop = R_per_m × (2 × L)

– نکته: برای محاسبات دقیق سیگنال آنالوگ، درصد افت نسبت به ولتاژ مرجع (مثلاً 24 V یا 12 V) باید محاسبه شود.

مثال‌های عددی کاربردی

مثال 1 — سیگنال حسگر یا فرمان کوتاه: I = 0.5 A، طول یک‌طرفه L = 10 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 0.5 × 0.012100 = 0.006050 V/m

– V_drop_total (یک‌طرفه) = 0.060500 V

– V_drop_loop (رفت+برگشت) = 0.121000 V

– مقاومت حلقه R_loop = 0.242000 Ω → تلفات P_loss ≈ 0.060500 W

– برآورد افت سه‌فاز (برای مقایسه): ΔV_3ph ≈ 0.104789 V

– درصد افت نسبت به 24 V ≈ 0.252083%



مثال 2 — مدار فرمان در تابلو: I = 1.0 A، طول یک‌طرفه L = 25 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 1.0 × 0.012100 = 0.012100 V/m

– V_drop_total (یک‌طرفه) = 0.302500 V

– V_drop_loop (رفت+برگشت) = 0.605000 V

– مقاومت حلقه R_loop = 0.605000 Ω → تلفات P_loss ≈ 0.605000 W

– برآورد افت سه‌فاز (برای مقایسه): ΔV_3ph ≈ 0.523945 V

– درصد افت نسبت به 24 V ≈ 1.260417%



مثال 3 — کابل رابط طول متوسط برای سنسورها/عملگرها: I = 2.0 A، طول یک‌طرفه L = 50 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 2.0 × 0.012100 = 0.024200 V/m

– V_drop_total (یک‌طرفه) = 1.210000 V

– V_drop_loop (رفت+برگشت) = 2.420000 V

– مقاومت حلقه R_loop = 1.210000 Ω → تلفات P_loss ≈ 4.840000 W

– برآورد افت سه‌فاز (برای مقایسه): ΔV_3ph ≈ 2.095781 V

– درصد افت نسبت به 24 V ≈ 5.041667%



مثال 4 — مدار با مصرف کنترل بالاتر یا تجهیز کوچک: I = 5.0 A، طول یک‌طرفه L = 100 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 5.0 × 0.012100 = 0.060500 V/m

– V_drop_total (یک‌طرفه) = 6.050000 V

– V_drop_loop (رفت+برگشت) = 12.100000 V

– مقاومت حلقه R_loop = 2.420000 Ω → تلفات P_loss ≈ 60.500000 W

– برآورد افت سه‌فاز (برای مقایسه): ΔV_3ph ≈ 10.478907 V

– درصد افت نسبت به 24 V ≈ 25.208333%



مثال 5 — تحلیل حساسیت برای مسیرهای بسیار بلند: I = 8.0 A، طول یک‌طرفه L = 200 m

– R_per_m = 0.012100 Ω/m

– V_drop_per_m = I × R_per_m = 8.0 × 0.012100 = 0.096800 V/m

– V_drop_total (یک‌طرفه) = 19.360000 V

– V_drop_loop (رفت+برگشت) = 38.720000 V

– مقاومت حلقه R_loop = 4.840000 Ω → تلفات P_loss ≈ 309.760000 W

– برآورد افت سه‌فاز (برای مقایسه): ΔV_3ph ≈ 33.532504 V

– درصد افت نسبت به 24 V ≈ 80.666667%



تفسیر نتایج و توصیه‌های مهندسی

تفسیر نتایج:

– برای مسیرهای کوتاه و سیگنال‌های کم‌جریان، کابل کنترل افشان 20 × 0.5 mm² عملکرد مناسبی دارد و با جمع‌آوری رشته‌ها در یک غلاف، نصب و نگهداری را ساده می‌کند.

– در مسیرهای طولانی یا زمانی که جریان افزایش می‌یابد، افت ولتاژ ممکن است قابل‌توجه شود؛ در این شرایط افزایش سطح مقطع، استفاده از تقویت‌کننده‌های محلی یا تقسیم مدار پیشنهاد می‌شود.

– در محیط‌های دارای نویز قوی یا اطراف موتور و اینورتر، نسخه شیلددار را جهت حفاظت سیگنال‌ها در نظر بگیرید.

– در نصب‌های دسته‌ای توجه به اثر تجمع حرارتی و استفاده از ضرایب تصحیح جریان ضروری است.

نکات نصب، پایان‌دهی و حفاظت مکانیکی

نکات اجرایی و راهنمای نصب:

1) رعایت شعاع خم مجاز برای جلوگیری از آسیب به رشته‌ها و عایق.

2) استفاده از سرسیم‌های مناسب و ترمینال‌های استاندارد برای هر رشته تا تماس مطمئن حاصل شود.

3) در مسیرهایی که احتمال سایش یا ضربه وجود دارد از داکت یا روکش محافظ استفاده کنید.

4) از قرارگیری کنار کابل‌های قدرت بدون جداسازی مناسب خودداری کنید تا تداخل کاهش یابد.

5) پس از نصب، تست مقاومت عایق و continuity انجام شود تا از سلامت کابل و اتصالات اطمینان حاصل گردد.

6) برچسب‌گذاری واضح رشته‌ها و نگهداری نقشه کابل‌کشی برای عیب‌یابی و نگهداری آینده ضروری است.

استانداردها، آزمون‌ها و تضمین کیفیت

آزمون‌ها و استانداردهای مرتبط:

– اندازه‌گیری مقاومت هادی در 20°C و تطابق با مقادیر اعلام‌شده از تولیدکننده.

– آزمون مقاومت عایقی و تست دی‌الکتریک تحت ولتاژ مشخص برای تضمین سلامت عایق.

– آزمون‌های مکانیکی مانند خم‌پذیری و سایش برای بررسی دوام در شرایط نصب تکرارشونده.

– آزمون‌های حرارتی تحت بار و بررسی عملکرد در دماهای کاری متفاوت.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های کنترل کیفیت (QC) و گواهی تطابق را برای سفارش‌های پروژه‌ای ارائه نماید.

کاربردهای متداول و نمونه پروژه‌ای کابل کنترل افشان 20 × 0.5 سیمیا

موارد کاربرد:

– کابل‌کشی داخل تابلوها و پنل‌های کنترل با تعداد زیاد I/O.

– اتصال PLC به ماژول‌های I/O و مجموعه‌ای از سنسورها و عملگرها.

– سیستم‌های اعلام حریق، کنترل دسترسی و امنیت با تعداد زیاد مدار.

– مرکز داده‌های کوچک، پنل‌های کنترلی و اتاق‌های کنترل که تعداد زیادی سیگنال نیاز دارند.



نمونه پروژه: در یک کارگاه تولیدی، استفاده از کابل کنترل افشان 20 × 0.5 mm² سیمیا برای کابل‌کشی پنل‌ها موجب کاهش قابل‌توجه زمان نصب، نظم بیشتر سیم‌کشی و سهولت در عیب‌یابی میشود. پس از محاسبات افت ولتاژ و رعایت نکات نصب، عملکرد سیستم در همه شرایط عملیاتی پایدار میماند.

سفارش، بسته‌بندی و خدمات پس از فروش

نکات سفارش:

– واحد فروش: عرضه به‌صورت برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه.

– امکان ارائه بسته‌بندی و برچسب‌گذاری سفارشی برای پروژه‌های بزرگ و نصب‌های صنعتی.

– ارسال نمونه جهت تست فنی قبل از سفارش عمده توصیه می‌شود.

– در صورت نیاز به نسخه شیلددار یا روکش مقاوم به روغن هنگام استعلام قید نمایید.



برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش کابل کنترل افشان 20 × 0.5 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر آماده پشتیبانی فنی و ارسال نمونه است.

پرسش‌های متداول (FAQ)

Q1: آیا این کابل شیلددار است؟

A1: مشخصات ارسالی اشاره‌ای به شیلد ندارد؛ در صورت نیاز به حفاظت EMC می‌توانید نسخه شیلددار را از شرکت درخواست کنید.



Q2: آیا این کابل برای فضای باز مناسب است؟

A2: نسخه استاندارد با روکش PVC بیشتر برای نصب‌های داخلی مناسب است؛ برای استفاده در فضای باز یا دفن مستقیم از کابل‌های مخصوص استفاده کنید.



Q3: چگونه می‌توان دیتاشیت و گواهی QC را دریافت کرد؟

A3: شرکت تاو آذر سهند برای سفارش‌های پروژه‌ای دیتاشیت فنی، گزارش‌های کنترل کیفیت و گواهی تطابق را ارائه می‌دهد—برای درخواست مستندات هنگام استعلام قید نمایید.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل کنترل افشان 20 × 0.5 سیمیا گزینه‌ای کاربردی و مقرون‌به‌صرفه برای پروژه‌های کنترلی، تابلوئی و صنعتی است که نیاز به تعداد زیادی سیم سیگنال در یک مسیر منظم دارند. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین تجهیزات برقی تضمین می‌کند محصولات ارائه‌شده اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل کنترل افشان 20 × 0.5 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره فنی و ارسال نمونه جهت تایید است.
