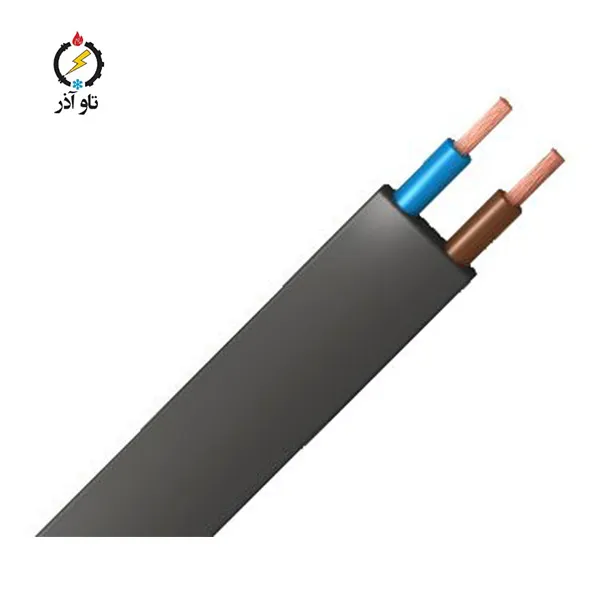

معرفی کلی کابل تخت افشان 4 × 10 سیمیا

کابل تخت افشان 4 × 10 سیمیا یک راهکار حرفه‌ای برای توزیع توان و کابل‌کشی منظم در تابلوها، پنل‌های کنترل و مسیرهای توزیع داخلی است. این کابل با آرایش چهار هادی 10 mm² در یک ساختار تخت، امکان اجرای فیدرهای مرتب و جمع و جور را فراهم می‌سازد. طراحی تخت به‌ویژه در محیط‌هایی که فضای کانال محدود است یا نیاز به نظم‌دهی کابل‌ها در تابلو و پنل وجود دارد، مزیت قابل‌توجهی ایجاد می‌کند. جنس هادی از مس و عایق/روکش از PVC می‌باشد که ترکیبی متداول و قابل اطمینان برای نصب‌های داخلی است. مقدار حداکثر مقاومت اعلام شده برابر 3.08 Ω/km است (معادل 0.003080 Ω/m) که برای محاسبات مهندسی افت ولتاژ و تلفات کاربرد دارد.

مشخصات فنی کلیدی کابل تخت افشان 4 × 10 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: کابل تخت افشان (Flat Flexible Cable)

– تعداد رشته: 4

– سطح مقطع هر هادی: 10 mm²

– جنس هادی: مس (Cu)

– حداکثر مقاومت هادی در 20°C: 3.08 Ω/km → 0.003080 Ω/m

– فرکانس کاری: 50-60 Hz

– میانگین قطر کلی: 19.1 mm

– ضخامت عایق: 1.0 mm

– ضخامت روکش: 1.8 mm

– ولتاژ اسمی: 300/500 V

– جنس عایق/روکش: PVC

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بنا به نیاز



مزایا و موارد کاربرد کابل تخت افشان 4 × 10 سیمیا

مزایا کابل تخت افشان 4 × 10 سیمیا:

– افزایش نظم کابل‌کشی و کاهش فضای اشغالی در کانال‌ها و تابلوها.

– مناسب برای فیدرهای داخلی که نیاز به جریان و توان متوسط دارند.

– سهولت نصب و کاهش زمان اجرایی نسبت به کشیدن چند کابل مجزا.

– عملکرد الکتریکی مناسب و تلفات پایین نسبی به دلیل مقاومت هادی کم.



موارد کاربرد کابل تخت افشان 4 × 10 سیمیا:

– فیدرهای تابلوهای فرعی در ساختمان‌های تجاری و اداری.

– کابل رابط در پنل‌های کنترل و تابلوهای توزیع.

– تغذیه روشنایی و پریزهای محلی در پروژه‌ها.

– پروژه‌های صنعتی سبک که نیاز به توزیع منظم و کم‌حجم دارند.

مشخصات الکتریکی و محاسبات مهندسی کابل تخت افشان 4 × 10 سیمیا

اهمیت مقاومت هادی و تبدیل واحد

مقدار اعلام شده مقاومت هادی برابر 3.08 Ω/km است که برای محاسبات مهندسی به Ω/m تبدیل می‌شود: R_per_m = 3.08 ÷ 1000 = 0.003080 Ω/m. این پارامتر در محاسبات افت ولتاژ و تلفات Joule نقش اساسی دارد. در ادامه فرمول‌ها و مثال‌های عددی گام‌به‌گام ارائه شده است.

فرمول‌های پایه

– R_per_m = R_per_km ÷ 1000

– V_drop_one_way = I × R_per_m × L

– V_drop_loop = 2 × V_drop_one_way

– ΔV_3ph ≈ √3 × I × R_per_m × L

– P_loss = I² × R_loop ، R_loop = R_per_m × (2 × L)



مثال‌های عددی کاربردی — گام‌به‌گام

مثال 1 — فیدر روشنایی یا مدار تابلو کوتاه: I = 30 A, L = 20 m

– R_per_m = 0.003080 Ω/m

– V_drop_per_m = I × R_per_m = 30 × 0.003080 = 0.092400 V/m

– V_drop_total (یک‌طرفه) = 1.848 V

– V_drop_loop (رفت+برگشت) = 3.696 V

– R_loop = 0.123200 Ω → P_loss ≈ 110.880 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 3.201 V

– درصد افت نسبت به 400 V ≈ 0.4620% — نسبت به 230 V ≈ 0.8035%



مثال 2 — فیدر طبقه یا توزیع روشنایی متوسط: I = 42 A, L = 50 m

– R_per_m = 0.003080 Ω/m

– V_drop_per_m = I × R_per_m = 42 × 0.003080 = 0.129360 V/m

– V_drop_total (یک‌طرفه) = 6.468 V

– V_drop_loop (رفت+برگشت) = 12.936 V

– R_loop = 0.308000 Ω → P_loss ≈ 543.312 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 11.203 V

– درصد افت نسبت به 400 V ≈ 1.6170% — نسبت به 230 V ≈ 2.8122%



مثال 3 — فیدر صنعتی بین تابلوها: I = 60 A, L = 100 m

– R_per_m = 0.003080 Ω/m

– V_drop_per_m = I × R_per_m = 60 × 0.003080 = 0.184800 V/m

– V_drop_total (یک‌طرفه) = 18.480 V

– V_drop_loop (رفت+برگشت) = 36.960 V

– R_loop = 0.616000 Ω → P_loss ≈ 2217.600 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 32.008 V

– درصد افت نسبت به 400 V ≈ 4.6200% — نسبت به 230 V ≈ 8.0348%



مثال 4 — مسیر طولانی برای بررسی افت ولتاژ و تلفات: I = 80 A, L = 200 m

– R_per_m = 0.003080 Ω/m

– V_drop_per_m = I × R_per_m = 80 × 0.003080 = 0.246400 V/m

– V_drop_total (یک‌طرفه) = 49.280 V

– V_drop_loop (رفت+برگشت) = 98.560 V

– R_loop = 1.232000 Ω → P_loss ≈ 7884.800 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 85.355 V

– درصد افت نسبت به 400 V ≈ 12.3200% — نسبت به 230 V ≈ 21.4261%



مثال 5 — حالت استثنایی برای تحلیل ظرفیت و افت ولتاژ: I = 100 A, L = 300 m

– R_per_m = 0.003080 Ω/m

– V_drop_per_m = I × R_per_m = 100 × 0.003080 = 0.308000 V/m

– V_drop_total (یک‌طرفه) = 92.400 V

– V_drop_loop (رفت+برگشت) = 184.800 V

– R_loop = 1.848000 Ω → P_loss ≈ 18480.000 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 160.041 V

– درصد افت نسبت به 400 V ≈ 23.1000% — نسبت به 230 V ≈ 40.1739%





تفسیر نتایج و توصیه‌های مهندسی

نکات کلیدی:

– برای مسیرهای کوتاه و جریان‌های متعارف، کابل 4 × 10 mm² افت ولتاژ و تلفات مناسبی ارائه می‌دهد.

– در نصب‌های دسته‌ای و کانال‌های بدون تهویه، تجمیع حرارت می‌تواند ظرفیت جریان را کاهش دهد؛ از ضرایب تصحیح استفاده کنید.

– برای کاربردهای دارای بار موتوری یا هارمونیک بالا، تحلیل دقیق‌تر و بررسی اثرات نول و عدم‌تقارن ضروری است.

– همواره از دیتاشیت رسمی سازنده و جداول جریان مجاز برای انتخاب نهایی استفاده کنید.

نکات نصب، پایان‌دهی و حفاظت مکانیکی

نکات اجرایی:

1) رعایت شعاع خم مجاز تا از آسیب عایق جلوگیری شود.

2) استفاده از سرکابل و ترمینال مناسب جهت کاهش مقاومت تماس.

3) در مسیرهای با احتمال ضربه از داکت یا غلاف محافظ بهره بگیرید.

4) از قرارگیری نزدیک منابع حرارتی یا مواد خورنده خودداری کنید.

5) تست عایق و continuity پس از نصب برای اطمینان از عملکرد صحیح انجام شود.



استانداردها، آزمون‌ها و تضمین کیفیت

استانداردها و آزمون‌ها:

– اندازه‌گیری مقاومت هادی در 20°C و مقایسه با مقدار اعلام‌شده.

– تست مقاومت عایقی و آزمون دی‌الکتریک.

– آزمون‌های مکانیکی مانند خم و سایش.

– آزمون‌های حرارتی برای بررسی عملکرد تحت بار.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های QC و گواهی تطابق را برای سفارش پروژه‌ای ارائه نماید.

کاربردهای متداول و نمونه پروژه‌ای

موارد کاربرد:

– توزیع توان در تابلوهای فرعی و پنل‌های کنترل.

– کابل رابط در دستگاه‌ها و ماشین‌آلات سبک.

– تغذیه روشنایی و پریزهای محلی در ساختمان‌های تجاری و اداری.

– پروژه‌های نوسازی و بازسازی که هدف کاهش فضای کابل‌کشی است.



نمونه پروژه: در یک ساختمان اداری، استفاده از کابل تخت 4 × 10 mm² سیمیا باعث کاهش حجم مسیرها، نظم بهتر و کاهش زمان نصب میشود؛ با محاسبات افت ولتاژ و رعایت نکات نصب، عملکرد سیستم پایدار میماند.

سفارش، بسته‌بندی و خدمات پس از فروش

نکات سفارش:

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره مطابق نیاز پروژه.

– هنگام استعلام مشخص نمایید طول و نوع بسته‌بندی مورد نظر (مثلاً قرقره 100 m یا 500 m).

– در صورت نیاز به دیتاشیت یا گواهی‌های تست، هنگام استعلام قید نمایید.

برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل تخت افشان 4 × 10 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر سهند آماده پشتیبانی است.

سوالات متداول (FAQ) کوتاه

Q1: آیا این کابل برای دفن مستقیم مناسب است؟

A1: نسخه استاندارد با روکش PVC معمولاً برای دفن مستقیم توصیه نمی‌شود؛ برای دفن یا فضای باز از کابل‌های مخصوص یا حفاظت مکانیکی استفاده کنید.



Q2: چگونه افت ولتاژ را سریع محاسبه کنم؟

A2: از فرمول V_drop = I × R_per_m × L استفاده کنید و برای محاسبات حلقه یا سه‌فاز از فرمول‌های مرتبط بهره ببرید.



Q3: آیا امکان دریافت دیتاشیت فنی وجود دارد؟

A3: بله؛ شرکت تاو آذر سهند دیتاشیت فنی و گزارش‌های تست را برای سفارش‌های پروژه‌ای ارائه می‌دهد.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل تخت افشان 4 × 10 mm² سیمیا راه‌حلی مناسب برای توزیع توان داخلی، تابلوها و پنل‌ها است. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین تجهیزات برقی تضمین می‌کند محصولات اصل و مطابق مشخصات فنی ارائه گردد. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده پاسخگویی و ارسال نمونه جهت بررسی فنی است.
