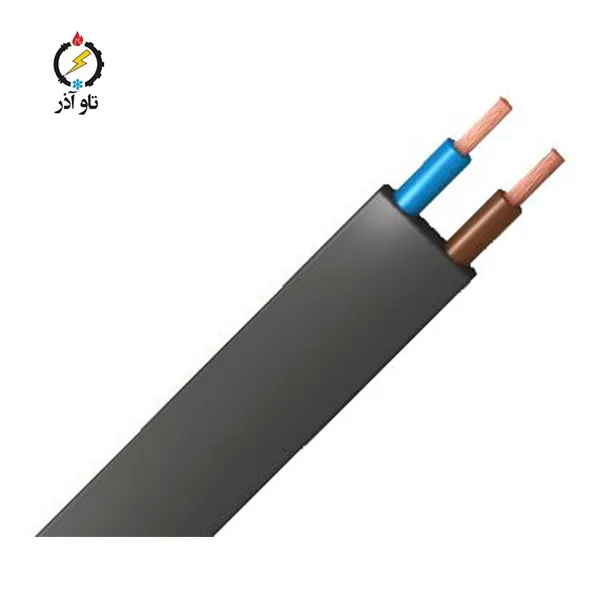

معرفی کلی کابل تخت افشان 24 × 0.75 سیمیا

کابل تخت افشان 24 × 0.75 سیمیا یک کابل کنترل و توزیع سیگنال جمع‌وجور است که برای پروژه‌هایی طراحی شده که نیاز به تعداد زیادی هادی در یک مسیر منظم دارند. این کابل با آرایش تخت و 24 رشته، مناسب برای تابلوهای پیچیده، پنل‌های کنترل، اتصالات بین واحدهای کنترلی و دستگاه‌های اندازه‌گیری است که در آن‌ها تعداد زیادی از سیگنال‌ها یا مدارهای کنترلی به‌صورت هم‌زمان انتقال می‌یابند. هادی‌های این کابل از جنس مس آنیل‌شده با کلاس Class 5 (flexible, annealed copper) بوده و به دلیل انعطاف‌پذیری بالا برای مسیرهای دارای خم و حرکت ملایم مناسب هستند. عایق هر رشته از نوع PVC تولید شده و روکش کلی کابل برای شرایط نصب داخلی مناسب است. ولتاژ نامی کابل برابر 450/750 V و محدوده دمایی کاری آن از -5°C to +70°C است که دامنه‌ای مناسب برای اغلب کاربردهای صنعتی و ساختمانی فراهم می‌کند.

مشخصات فنی کلیدی کابل تخت افشان 24 × 0.75 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: کابل تخت افشان (Flat Flexible Cable)

– تعداد رشته: 24

– سطح مقطع هر هادی: 0.75 mm²

– جنس هادی: مس آنیل‌شده، Class 5 (flexible, annealed copper)

– عایق: PVC

– ولتاژ نامی: 450/750 V

– محدوده دمایی: -5°C to +70°C

– حداکثر مقاومت هادی در 20°C (تقریبی): 26.0 Ω/km → 0.026000 Ω/m

– کاربرد رایج: کابل‌های کنترل، سیگنال و پانل‌های فرمان

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه

مزایا و موارد کاربرد کابل تخت افشان 24 × 0.75 سیمیا

کابل تخت افشان 24 × 0.75 mm² برای شرایطی مناسب است که نیاز به تعداد زیادی هادی سیگنال در یک مسیر منظم وجود دارد. مزایای این کابل عبارت‌اند از:

– چگالی هادی بالا: وجود 24 رشته اجازه می‌دهد تا مجموعه‌ای از سیگنال‌ها، فرمان‌ها و مدارهای کنترلی بدون نیاز به چندین کابل مجزا به‌صورت منظم منتقل شوند.

– نظم‌دهی مسیرها: ساختار تخت کابل باعث می‌شود قرارگیری در داخل پانل‌ها و کانال‌ها مرتب و فضای کمتری اشغال شود.

– انعطاف‌پذیری: هادی‌های افشان کلاس 5 برای مسیرهای دارای خم و حرکت مناسب هستند و از شکست رشته‌ها در نصب‌های پیچیده جلوگیری می‌کنند.

– عملکرد پایدار در گستره دمایی وسیع: محدوده دمایی -5°C تا +70°C آن را برای اکثر محیط‌های داخلی و صنعتی مناسب می‌سازد.

– اقتصادی در پروژه‌ها: کاهش پیچیدگی نصب و کاهش زمان اجرا منجر به صرفه‌جویی در هزینه‌ها می‌شود.



موارد کاربرد رایج:

– تابلوهای کنترل و پنل‌های فرمان صنعتی.

– کابل‌کشی بین PLCها، ورودی/خروجی‌های دیجیتال و آنالوگ.

– سیستم‌های اعلام حریق، امنیتی و کنترل دسترسی که تعداد زیادی سنسور و ورودی نیاز دارند.

– اتوماسیون خطوط تولید با تجهیزات متعدد و نیاز به کابل‌کشی منظم.

– پروژه‌های ساختمانی که در آن‌ها نیاز به سامان‌دهی تعداد زیادی مدار سبک وجود دارد.

مشخصات الکتریکی و محاسبات مهندسی کابل تخت افشان 24 × 0.75 سیمیا

اهمیت مقاومت هادی در کابل‌های کنترل

مقدار اعلام‌شده مقاومت هادی برای سطح مقطع 0.75 mm² برابر 26.0 Ω/km است؛ معادل 0.026000 Ω/m. در کابل‌های کنترل که جریان‌ها معمولاً پایین‌اند، افت ولتاژ‌های کوچک نیز می‌توانند بر عملکرد سیگنال‌های آنالوگ یا منطق‌های دیجیتال حساس تأثیر بگذارند؛ بنابراین در طراحی و انتخاب کابل باید این پارامتر را جدی گرفت. در ادامه فرمول‌های پایه و مثال‌های عددی برای محاسبات ساده و قابل‌درک آورده شده است.

فرمول‌های پایه

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت+برگشت): V_drop_loop = 2 × V_drop_one_way

– تلفات Joule (رفت+برگشت): P_loss = I² × R_loop با R_loop = R_per_m × (2 × L)

– توجه: برای سیگنال‌های آنالوگ، درصد افت نسبت به سطح سیگنال (مثلاً 24 V یا 12 V) باید محاسبه شود.

مثال‌های عددی کاربردی — گام‌به‌گام

مثال 1 — سیگنال یا مدار فرمان کوتاه: I = 1.0 A، L = 10 m

– R_per_m = 0.026000 Ω/m

– V_drop_per_m = I × R_per_m = 1.0 × 0.026000 = 0.026000 V/m

– V_drop_total (یک‌طرفه) = 0.260000 V

– V_drop_loop (رفت+برگشت) = 0.520000 V

– مقاومت حلقه R_loop = 0.520000 Ω → تلفات P_loss ≈ 0.520000 W

– درصد افت نسبت به 24 V ≈ 1.0833% — نسبت به 12 V ≈ 2.1667%



مثال 2 — مدار فرمان در تابلو یا پنل داخلی: I = 2.0 A، L = 30 m

– R_per_m = 0.026000 Ω/m

– V_drop_per_m = I × R_per_m = 2.0 × 0.026000 = 0.052000 V/m

– V_drop_total (یک‌طرفه) = 1.560000 V

– V_drop_loop (رفت+برگشت) = 3.120000 V

– مقاومت حلقه R_loop = 1.560000 Ω → تلفات P_loss ≈ 6.240000 W

– درصد افت نسبت به 24 V ≈ 6.5000% — نسبت به 12 V ≈ 13.0000%



مثال 3 — کابل رابط طول متوسط برای سنسورها/عملگرها: I = 3.5 A، L = 50 m

– R_per_m = 0.026000 Ω/m

– V_drop_per_m = I × R_per_m = 3.5 × 0.026000 = 0.091000 V/m

– V_drop_total (یک‌طرفه) = 4.550000 V

– V_drop_loop (رفت+برگشت) = 9.100000 V

– مقاومت حلقه R_loop = 2.600000 Ω → تلفات P_loss ≈ 31.850000 W

– درصد افت نسبت به 24 V ≈ 18.9583% — نسبت به 12 V ≈ 37.9167%



مثال 4 — مسیر طولانی‌تر برای بررسی افت ولتاژ و پایداری سیگنال: I = 5.0 A، L = 100 m

– R_per_m = 0.026000 Ω/m

– V_drop_per_m = I × R_per_m = 5.0 × 0.026000 = 0.130000 V/m

– V_drop_total (یک‌طرفه) = 13.000000 V

– V_drop_loop (رفت+برگشت) = 26.000000 V

– مقاومت حلقه R_loop = 5.200000 Ω → تلفات P_loss ≈ 130.000000 W

– درصد افت نسبت به 24 V ≈ 54.1667% — نسبت به 12 V ≈ 108.3333%



مثال 5 — حالت استثنایی برای تحلیل حساسیت در پروژه‌های بزرگ: I = 8.0 A، L = 150 m

– R_per_m = 0.026000 Ω/m

– V_drop_per_m = I × R_per_m = 8.0 × 0.026000 = 0.208000 V/m

– V_drop_total (یک‌طرفه) = 31.200000 V

– V_drop_loop (رفت+برگشت) = 62.400000 V

– مقاومت حلقه R_loop = 7.800000 Ω → تلفات P_loss ≈ 499.200000 W

– درصد افت نسبت به 24 V ≈ 130.0000% — نسبت به 12 V ≈ 260.0000%





تفسیر نتایج، محدودیت‌ها و توصیه‌های مهندسی کابل تخت افشان 24 × 0.75 سیمیا

تحلیل نتایج نشان می‌دهد:

– برای سیگنال‌های کم‌جریان و کاربردهای کنترلی در فواصل کوتاه تا متوسط، کابل 24 × 0.75 mm² عملکرد قابل‌قبولی ارائه می‌دهد؛ اما برای فواصل طولانی یا جریان‌های بالاتر، افت ولتاژ ممکن است قابل‌توجه شود.

– در سیستم‌هایی که سیگنال آنالوگ حساس (مثلاً 4–20 mA یا سیگنال‌های ولتاژی کوچک) وجود دارد، بهتر است از کابل‌های شیلددار یا سیم‌های با سطح مقطع بزرگ‌تر استفاده شود تا نویز و افت کاهش یابد.

– هنگام عبور جریان هم‌زمان در چند رشته، اثر حرارتی تجمعی و افزایش دما را در نظر بگیرید؛ در چنین مواقعی از جدول‌های تصحیح جریان یا طراحی محافظ حرارتی استفاده کنید.

– برای کاربردهای صنعتی با نویز بالا یا وجود منابع پرقدرت الکترومغناطیسی، نسخه شیلددار این کابل یا مسیرهای جداگانه برای سیگنال‌ها را مدنظر قرار دهید.

نکات نصب، پایان‌دهی و حفاظت مکانیکی

نکات اجرایی و ایمنی نصب:

1) رعایت شعاع خم مجاز و جلوگیری از کشش بیش از حد در هنگام نصب تا از آسیب رشته‌ها و عایق جلوگیری شود.

2) پایان‌دهی دقیق هر رشته با سرسیم یا ترمینال مناسب برای کاهش مقاومت تماس و جلوگیری از شل شدن اتصالات.

3) استفاده از گایدها، داکت‌ها یا غلاف‌های محافظ در مسیرهایی که احتمال ضربه یا سایش وجود دارد.

4) جلوگیری از قرارگیری کابل در کنار کابل‌های قدرت یا منابع تولیدکننده نویز بدون جداسازی مناسب یا شیلدینگ.

5) در صورت نیاز به محافظت در برابر روغن یا مواد شیمیایی، از کابل‌های با روکش مقاوم یا پوشش‌های اضافی استفاده کنید.

6) تست‌های پس از نصب شامل اندازه‌گیری مقاومت تماس، تست مقاومت عایق و تست continuity برای تضمین سلامت سیستم.

استانداردها، آزمون‌ها و تضمین کیفیت

استانداردها و آزمون‌های مرتبط با کابل‌های کنترل:

– تطابق مواد هادی و عایق با استانداردهای ملی و بین‌المللی مربوطه.

– اندازه‌گیری مقاومت هادی در 20°C و مقایسه با مقدار اعلام‌شده.

– تست مقاومت عایقی و آزمون دی‌الکتریک تحت ولتاژ مشخص.

– آزمون‌های مکانیکی مانند خم‌پذیری و سایش برای اطمینان از دوام در نصب‌های تکرارشونده.

– آزمون‌های حرارتی و عملکرد تحت بار برای تعیین پایداری دما و طول عمر عایق.

شرکت تاو آذر سهند قادر است دیتاشیت فنی، گزارش‌های QC و گواهی تطابق را برای سفارش‌های پروژه‌ای ارائه نماید.

کاربردهای متداول و نمونه پروژه‌ای کابل تخت افشان 24 × 0.75 سیمیا

موارد کاربرد:

– تابلوهای کنترل صنعتی با تعداد زیاد ورودی/خروجی.

– اتصالات بین PLCها و ماژول‌های I/O در سیستم‌های اتوماسیون.

– سیستم‌های امنیتی و اعلام حریق با چندین سنسور و ورودی.

– پنل‌های کنترلی در دستگاه‌های بسته‌بندی و خطوط تولید که نیاز به تعداد زیادی سیم و نظم در کابل‌کشی دارند.



نمونه پروژه: در یک کارخانه مونتاژ، استفاده از کابل تخت 24 × 0.75 mm² سیمیا برای کابل‌کشی پانل‌های کنترلی باعث میشود اتصالات منظم‌تر شوند، زمان عیب‌یابی کاهش یابد و نگهداری سیستم ساده‌تر انجام گردد.

سفارش، بسته‌بندی و خدمات پس از فروش

واحد فروش: عرضه به‌صورت برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه. نکات هنگام سفارش:

– مشخص کنید آیا به نسخه شیلددار یا غیرشیلددار نیاز دارید.

– طول‌های مورد نیاز (مثلاً 50 m، 100 m یا برش متری) را اعلام کنید.

– در صورت نیاز به دیتاشیت یا گواهی‌های تست، هنگام استعلام قید نمایید.

– ارسال نمونه جهت تأیید فنی قبل از سفارش عمده توصیه می‌شود.



برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل تخت افشان 24 × 0.75 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر آماده پشتیبانی است.

پرسش‌های متداول (FAQ)

Q1: آیا این کابل برای سیگنال‌های آنالوگ حساس مناسب است؟

A1: برای سیگنال‌های حساس نسخه شیلددار یا کابل با سطح مقطع بزرگ‌تر توصیه می‌شود؛ نسخه غیرشیلددار برای کاربردهای کمتر حساس یا فواصل کوتاه مناسب است.



Q2: آیا این کابل برای فضای باز یا دفن مستقیم مناسب است؟

A2: نسخه استاندارد با روکش PVC معمولاً برای نصب‌های داخلی مناسب است؛ برای فضای باز یا دفن مستقیم از کابل‌های مخصوص یا حفاظت مکانیکی استفاده کنید.



Q3: چه جریانی می‌توان از هادی 0.75 mm² انتظار داشت؟

A3: این کابل برای انتقال سیگنال و جریان‌های کم طراحی شده است؛ جریان‌های پیوسته بالا مناسب نیستند. برای جریان‌های بالاتر از چند آمپر به سراغ سطح مقطع بزرگ‌تر بروید.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل تخت افشان 24 × 0.75 mm² سیمیا یک انتخاب بهینه برای پروژه‌هایی است که نیاز به تعداد زیادی هادی سیگنال در یک مسیر منظم دارند. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین سیم و کابل تضمین می‌کند محصولات ارائه‌شده اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل تخت افشان 24 × 0.75 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره فنی و ارسال نمونه جهت تایید است.
