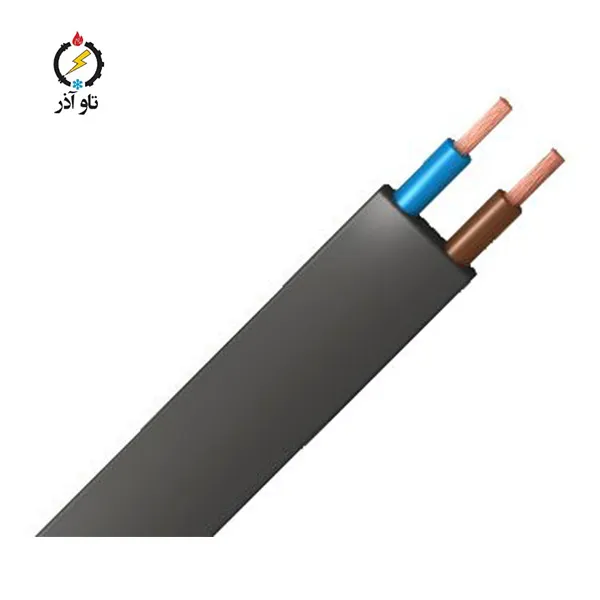

معرفی کلی کابل برق تخت افشان 4 × 1.5 سیمیا

کابل برق تخت افشان 4 × 1.5 سیمیا یک کابل چندرشته‌ای تخت و جمع‌وجور است که برای اجرای کابل‌کشی‌های تابلوئی، پنل‌های کنترل، کابل‌های رابط و مسیرهای روشنایی طراحی شده است. این کابل با ساختار تخت خود امکان تعبیه تعداد زیادی هادی در یک گذرگاه منظم را فراهم می‌آورد و برای فضاهایی که نظم، صرفه‌جویی در فضا و سهولت اجرا اهمیت دارد گزینه مناسبی محسوب می‌شود. هر هادی دارای سطح مقطع 1.5 mm² است و جنس هادی از مس (Cu) می‌باشد؛ روکش و عایق معمولاً از PVC تهیه می‌شوند تا سازگاری با شرایط نصب داخلی و مقاومت مکانیکی پایه‌ای فراهم گردد. ولتاژ نامی این کابل برابر 300/500 V است و حفاظت الکتروستاتیکی این مدل معمولاً غیرمسلح است که در کاربردهای استاندارد داخلی مرسوم می‌باشد.

مشخصات فنی کلیدی کابل برق تخت افشان 4 × 1.5 سیمیا

پارامترهای اعلام‌شده

– برند: سیمیا

– نوع کابل: کابل تخت افشان (Flat Flexible Cable)

– تعداد رشته: 4

– سطح مقطع هر هادی: 1.5 mm²

– جنس هادی: مس (Cu) افشان

– ولتاژ نامی: 300/500 V

– حفاظت الکتروستاتیکی: غیرمسلح

– حداکثر مقاومت هادی در 20°C (تقریبی): 13.3 Ω/km → 0.013300 Ω/m

– جنس روکش/عایق: PVC

– کاربرد رایج: تابلوها، پنل‌های کنترل، کابل رابط و روشنایی داخلی

– واحد فروش: برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه



چرا این کابل؟ مزایا و موارد کاربرد کابل برق تخت افشان 4 × 1.5 سیمیا

کابل تخت افشان 4 × 1.5 mm² برای شرایطی ایده‌آل است که نیاز به چند مدار مجزا در یک مسیر جمع‌وجور وجود دارد. مهم‌ترین مزایا عبارت‌اند از:

– نظم‌دهی بالا: ساختار تخت امکان مرتب قرار گرفتن هادی‌ها را فراهم می‌سازد که به ویژه در تابلوها و پنل‌ها مزیت است.

– کاهش زمان نصب: به‌جای کشیدن چهار کابل جداگانه، یک کابل تخت نصب می‌شود که روند اجرا را ساده و سریع می‌کند.

– سهولت در برچسب‌گذاری و نگهداری: هادی‌ها در قالب یک کابل منظم قرار دارند و برچسب‌گذاری و عیب‌یابی آسان‌تر انجام می‌شود.

– مناسب برای مدارهای روشنایی، مدارهای فرمان، کابل رابط دستگاه‌ها و کاربردهای اداری و تجاری.

– اقتصادی برای اجرا در پروژه‌هایی که تعداد زیادی مدار سبک نیاز دارند.



موارد کاربرد رایج:

– تابلوهای توزیع کوچک و پنل‌های کنترل.

– کابینت‌های تابلوئی در ادارات و ساختمان‌های تجاری.

– کابل‌کشی روشنایی داخلی و مسیرهای سبک توزیع.

– کابل رابط بین یونیت‌های الکترونیکی و تجهیزات کنترلی.

مشخصات الکتریکی و محاسبات مهندسی — مقاومت و افت ولتاژ

اهمیت مقاومت هادی

مقدار اعلام‌شده مقاومت هادی برای سطح مقطع 1.5 mm² در بسیاری از محصولات مشابه به طور تقریبی 13.3 Ω/km است؛ که معادل 0.013300 Ω/m می‌باشد. این پارامتر برای محاسبات افت ولتاژ، تلفات حرارتی و انتخاب تجهیزات حفاظتی اهمیت دارد. در ادامه فرمول‌های پایه و مثال‌های عددی کاربردی و قابل‌درک برای مهندسین و کاربران ارائه شده است.

فرمول‌های پایه

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– برآورد سه‌فاز: ΔV_3ph ≈ √3 × I × R_per_m × L

– تلفات Joule (رفت + برگشت): P_loss = I² × R_loop، با R_loop = R_per_m × (2 × L)

– برای محاسبات دقیق‌تر، اثرات دما، امپدانس القایی و ضریب توان باید لحاظ شوند.

مثال‌های عددی گام‌به‌گام

مثال 1 — مدار روشنایی یا فرمان کوتاه (per conductor): I = 5 A، طول یک‌طرفه L = 10 m

– R_per_m = 0.013300 Ω/m

– V_drop_per_m = I × R_per_m = 5 × 0.013300 = 0.066500 V/m

– V_drop_total (یک‌طرفه) = 0.665 V

– V_drop_loop (رفت+برگشت) = 1.330 V

– مقاومت حلقه R_loop = 0.266000 Ω → تلفات P_loss ≈ 6.650 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 1.152 V

– درصد افت نسبت به 230 V ≈ 0.2891%



مثال 2 — روشنایی طبقه یا مدارهای کم-مصرف: I = 10 A، طول یک‌طرفه L = 20 m

– R_per_m = 0.013300 Ω/m

– V_drop_per_m = I × R_per_m = 10 × 0.013300 = 0.133000 V/m

– V_drop_total (یک‌طرفه) = 2.660 V

– V_drop_loop (رفت+برگشت) = 5.320 V

– مقاومت حلقه R_loop = 0.532000 Ω → تلفات P_loss ≈ 53.200 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 4.607 V

– درصد افت نسبت به 230 V ≈ 1.1565%



مثال 3 — بار نزدیک به جریان مجاز برای هادی 1.5 mm²: I = 18 A، طول یک‌طرفه L = 30 m

– R_per_m = 0.013300 Ω/m

– V_drop_per_m = I × R_per_m = 18 × 0.013300 = 0.239400 V/m

– V_drop_total (یک‌طرفه) = 7.182 V

– V_drop_loop (رفت+برگشت) = 14.364 V

– مقاومت حلقه R_loop = 0.798000 Ω → تلفات P_loss ≈ 258.552 W

– برآورد افت سه‌فاز: ΔV_3ph ≈ 12.440 V

– درصد افت نسبت به 230 V ≈ 3.1226%

تفسیر نتایج، محدودیت‌ها و توصیه‌های مهندسی

تفسیر نتایج نشان می‌دهد که کابل 4 × 1.5 mm² برای مدارهای روشنایی و فرمان در طول‌های کوتاه تا متوسط مناسب است، اما موارد زیر باید مدنظر قرار گیرد:

– سطح مقطع 1.5 mm² برای جریان‌های تا حدود 18 A (بسته به شرایط نصب و ضریب تصحیح) مناسب است؛ عبور جریان‌های بالاتر به صورت مداوم می‌تواند منجر به گرم شدن و کاهش عمر عایق شود.

– در مواردی که چند مدار از یک کابل تخت به‌طور همزمان جریان بالایی می‌کشند، تجمع حرارتی رخ می‌دهد و باید از ضرایب تصحیح استفاده شود یا طراحی با کابل‌های مجزا مورد بررسی قرار گیرد.

– برای مسیرهای طولانی یا کاربردهای حساس به افت ولتاژ، محاسبات دقیق‌تر به همراه بررسی امپدانس و ضریب توان توصیه می‌شود.

– در محیط‌های با نویز الکترومغناطیسی بالا، نسخه شیلددار یا روش‌های محافظتی دیگر را مدنظر قرار دهید؛ مدل‌های غیرمسلح حفاظت الکتروستاتیکی محدودی ارائه می‌دهند.

نکات نصب، پایان‌دهی و نگهداری

راهنمای نصب و نکات اجرایی:

1) رعایت شعاع خم مجاز: از خم‌های تند خودداری کنید تا عایق و رشته‌ها آسیب نبینند.

2) پایان‌دهی: از سرسیم‌های مناسب و ترمینال‌های فشاری استفاده کنید تا تمام رشته‌ها تماس خوبی داشته باشند.

3) حفاظت مکانیکی: در مسیرهای با احتمال ضربه یا سایش از داکت یا روکش محافظ استفاده نمایید.

4) جلوگیری از تجمع حرارتی: در نصب‌های دسته‌ای یا کانال‌های بدون تهویه ظرفیت جریان کاهش می‌یابد؛ تهویه و فاصله مناسب را در نظر بگیرید.

5) برچسب‌گذاری: هادی‌ها را برچسب‌گذاری کنید تا نگهداری و عیب‌یابی در آینده آسان شود.

6) تست پس از نصب: پس از پایان نصب مقاومت تماس و تست عایق‌سنجی را انجام دهید تا از سلامت اتصال‌ها اطمینان حاصل شود.

استانداردها، آزمون‌ها و تضمین کیفیت

کابل باید مطابق استانداردهای مربوطه تولید و تست شود. آزمون‌ها و معیارهای کیفیت معمولاً شامل موارد زیر است:

– اندازه‌گیری مقاومت هادی و تطابق با مقدار اعلام‌شده.

– تست مقاومت عایقی و آزمون دی‌الکتریک تحت ولتاژ مناسب.

– آزمون‌های مکانیکی برای بررسی خم‌پذیری و مقاومت در برابر سایش.

– آزمون‌های حرارتی برای ارزیابی عملکرد در شرایط بار.

شرکت تاو آذر سهند می‌تواند دیتاشیت فنی، گزارش‌های QC و گواهی تطابق را برای سفارش‌های پروژه‌ای ارائه نماید.

کاربردهای متداول و نمونه پروژه‌ای

کاربردهای معمول این کابل عبارت‌اند از:

– کابل‌کشی داخل تابلوهای توزیع و پنل‌های کنترل.

– کابل رابط در ماشین‌آلات سبک و تجهیزات کنترلی.

– کابل‌کشی روشنایی در ساختمان‌های اداری، آموزشی و تجاری.

– پروژه‌های نوسازی که در آن سازمان‌دهی و کاهش پیچیدگی مسیرها اهمیت دارد.



نمونه پروژه: در یک پروژه بازسازی اداری، استفاده از کابل تخت 4 × 1.5 mm² سیمیا باعث شد نصب در کانال‌ها به‌سرعت انجام شود، نظم مسیرها حفظ شود و با انجام محاسبات افت ولتاژ، عملکرد روشنایی در محدوده استاندارد قرار گیرد.

سفارش، بسته‌بندی و خدمات پس از فروش

واحد فروش: عرضه به‌صورت برش متری (1 meter) یا کلاف/قرقره بنا به نیاز پروژه. نکات هنگام سفارش:

– مشخص کنید آیا نیاز به طول‌های استاندارد (مثلاً 50 m، 100 m) یا برش متری دارید.

– در صورت نیاز به دیتاشیت یا گواهی‌های تست، هنگام استعلام قید نمایید.

– ارسال نمونه برای تایید فنی قبل از سفارش عمده توصیه می‌شود.



برای استعلام قیمت، دریافت دیتاشیت و ثبت سفارش کابل تخت افشان 4 × 1.5 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر سهند آماده پشتیبانی است.

سوالات متداول (FAQ) کوتاه

Q1: آیا این کابل برای کاربردهای بیرونی مناسب است؟

A1: نسخه استاندارد با روکش PVC معمولاً برای فضای داخلی مناسب است؛ برای استفاده در فضای باز یا دفن مستقیم به کابل‌های مخصوص با روکش مقاوم یا حفاظت مکانیکی نیاز است.



Q2: چه جریانی را می‌توان از هادی 1.5 mm² انتظار داشت؟

A2: جریان مجاز بستگی به شرایط نصب، دما و نحوه دسته‌بندی کابل‌ها دارد؛ معمولاً حدود 18 A برای جریان‌های پیوسته در شرایط استاندارد اعلام می‌شود، اما همواره از جدول جریان مجاز سازنده استفاده کنید.



Q3: آیا امکان دریافت دیتاشیت فنی و گزارش QC وجود دارد؟

A3: بله؛ شرکت تاو آذر سهند دیتاشیت فنی، گزارش‌های آزمایش و گواهی تطابق را برای سفارش‌های پروژه‌ای فراهم می‌کند.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل تخت افشان 4 × 1.5 mm² سیمیا یک راهکار اقتصادی، مرتب و قابل‌اعتماد برای کابل‌کشی داخلی، تابلوئی و روشنایی است. شرکت تاو آذر سهند با بیش از 18 years تجربه در تامین سیم و کابل تضمین می‌کند محصولات ارائه‌شده اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت یا ثبت سفارش کابل تخت افشان 4 × 1.5 mm² سیمیا با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره فنی و ارسال نمونه جهت تایید است.
