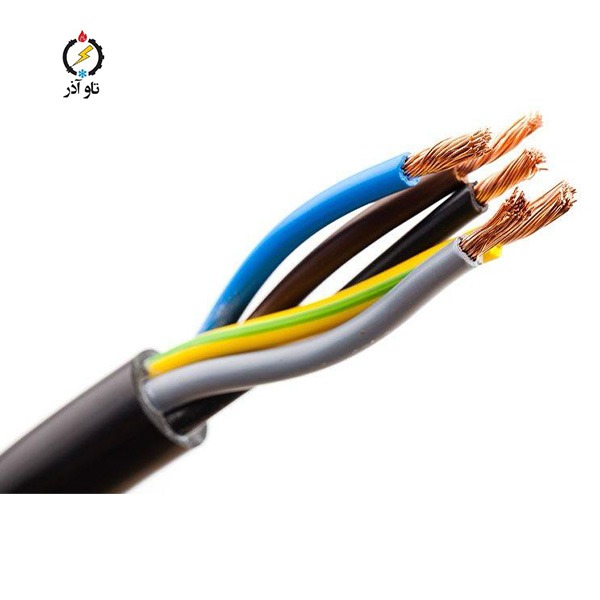

معرفی کلی کابل افشان 4 × 3 پژواک البرز

کابل افشان 4 × 3 پژواک البرز  یک کابل افشان چهار رشته‌ای با سطح مقطع هر هادی 3 mm² از برند البرز پژواک است. این کابل برای کاربردهای تابلوئی، کابل‌کشی داخلی ساختمان، فیدرهای فرعی سبک، مدارهای کنترل و اتصال تجهیزات طراحی شده است. عایق محصول از نوع PVC و ساختار هادی به‌صورت افشان (Flexible, Class 5) می‌باشد. بسته‌بندی استاندارد: کلاف 100 meter. کد استاندارد: 6643356936.

مشخصات فنی کلیدی کابل افشان 4 × 3 پژواک البرز

پارامترهای پایه

– برند: البرز پژواک

– نام محصول: کابل افشان 4 × 3 mm² البرز پژواک

– تعداد هادی: 4

– سطح مقطع هر هادی: 3 mm²

– نوع هادی: افشان (Flexible, Class 5)

– عایق: PVC

– بسته‌بندی: کلاف 100 meter

– کد استاندارد: 6643356936

– مقاومت هادی تقریب در 20°C: 6.133 Ω/km → 0.006133 Ω/m

– کاربرد معمول: توزیع داخلی، تابلوهای فرعی، کابل رابط تجهیزات پرقدرت متوسط.

مزایا و نقاط قوت کابل افشان 4 × 3 پژواک البرز

ویژگی‌ها و مزایا:

– **سطح مقطع 3 mm²:** مناسب برای مدارهای با جریان متوسط، فیدرهای فرعی و اتصالات پرقدرت‌تر نسبت به سایزهای کوچک.

– **افشان بودن هادی:** انعطاف‌پذیری بالا برای نصب در مسیرهای پیچیده و داخل تابلوها.

– **پایداری و دوام:** عایق PVC و هادی مس آنیل‌شده عملکرد قابل‌اعتمادی در شرایط معمول نصب فراهم می‌کند.

– **پایان‌دهی آسان:** امکان اتصال به ترمینال‌ها و شینه‌های استاندارد با کیفیت تماس مناسب.

– **سفارشی‌سازی و بسته‌بندی پروژه‌ای:** امکان برش متری، کلاف یا قرقره بر اساس نیاز پروژه.

موارد کاربرد و پروژه‌های هدف کابل افشان 4 × 3 پژواک البرز

موارد کاربرد پیشنهادی:

– کابل‌کشی داخلی تابلوهای توزیع و کنترل که نیاز به هادی‌های 3 mm² دارد.

– فیدرهای فرعی و خطوط تغذیه تجهیزات با توان متوسط.

– کابل رابط ماشین‌آلات و یونیت‌های فرمان که نیاز به جریان متوسط دارند.

– پروژه‌های ساختمانی و صنعتی کوچک تا متوسط برای توزیع داخلی.

مشخصات الکتریکی و محاسبات مهندسی کابل افشان 4 × 3 پژواک البرز

اهمیت محاسبات مقاومت و افت ولتاژ

مقاومت هادی و افت ولتاژ از پارامترهای اساسی در طراحی کابل‌کشی هستند. مقادیر زیر برای محاسبات اولیه مفید بوده و باید در طراحی نهایی با شرایط نصب و جدول‌های استاندارد تطبیق داده شوند.

فرمول‌ها و تبدیل واحدها

– تبدیل مقاومت: R_per_m = R_per_km ÷ 1000

– برای 3 mm²: R_per_km = 6.133 Ω/km → R_per_m = 0.006133 Ω/m

– افت ولتاژ یک‌طرفه: V_drop_one_way = I × R_per_m × L

– افت ولتاژ حلقه (رفت + برگشت): V_drop_loop = 2 × V_drop_one_way

– برآورد سه‌فاز (تقریبی، بار متقارن و cosφ≈1): ΔV_3ph ≈ √3 × I × R_per_m × L

– مقاومت حلقه: R_loop = R_per_m × (2 × L)

– تلفات Joule: P_loss = I² × R_loop



مثال‌های عددی کاربردی

مثال 1 — فیدر فرعی یا تغذیه تجهیز 20 A: I = 20.0 A, L = 30 m

– R_per_m = 0.006133 Ω/m

– V_drop_per_m = I × R_per_m = 0.122667 V/m

– V_drop_total (یک‌طرفه) = 3.680000 V

– V_drop_loop (رفت+برگشت) = 7.360000 V

– ΔV سه‌فاز تقریبی = 6.373947 V

– مقاومت حلقه R_loop = 0.368000 Ω → تلفات ≈ 147.200000 W



مثال 2 — خط تغذیه با جریان 32 A و مسیر متوسط: I = 32.0 A, L = 50 m

– R_per_m = 0.006133 Ω/m

– V_drop_per_m = I × R_per_m = 0.196267 V/m

– V_drop_total (یک‌طرفه) = 9.813333 V

– V_drop_loop (رفت+برگشت) = 19.626667 V

– ΔV سه‌فاز تقریبی = 16.997192 V

– مقاومت حلقه R_loop = 0.613333 Ω → تلفات ≈ 628.053333 W



مثال 3 — شرایط موقتی یا طراحی محافظتی برای 50 A: I = 50.0 A, L = 20 m

– R_per_m = 0.006133 Ω/m

– V_drop_per_m = I × R_per_m = 0.306667 V/m

– V_drop_total (یک‌طرفه) = 6.133333 V

– V_drop_loop (رفت+برگشت) = 12.266667 V

– ΔV سه‌فاز تقریبی = 10.623245 V

– مقاومت حلقه R_loop = 0.245333 Ω → تلفات ≈ 613.333333 W



نکات نصب، تهویه حرارتی و حفاظت کابل افشان 4 × 3 پژواک البرز

نکات اجرایی و حفاظتی:

1) هنگام نصب در مسیرهای چند کابل یا کانال‌های بسته، توجه به تهویه حرارتی ضروری است زیرا دمای محیط روی جریان مجاز تاثیر می‌گذارد.

2) از ترمینال‌ها و شینه‌های مناسب برای هادی 3 mm² استفاده کنید تا تماس الکتریکی مطمئن برقرار گردد.

3) در مکان‌های با احتمال آسیب مکانیکی از لوله یا غلاف محافظ استفاده نمایید.

4) پیش از راه‌اندازی، اندازه‌گیری مقاومت عایقی و تست continuity انجام شود.

5) در صورت نیاز به عبور جریان‌های بالاتر، ارتقای سطح مقطع یا استفاده از کابل‌های موازی را مد نظر قرار دهید.

استانداردها، کیفیت و مدارک فنی کابل افشان 4 × 3 پژواک البرز

استانداردها و کنترل کیفیت:

– کد استاندارد: 6643356936 — لطفاً این کد را در استعلام و سفارش ذکر نمایید.

– تولید و تست مطابق با استانداردهای ملی و بین‌المللی مرتبط انجام می‌گیرد.

– امکان ارائه دیتاشیت فنی، گواهی‌های QC و نتایج تست‌ها برای سفارش‌های پروژه‌ای وجود دارد.

– شرکت تاو آذر سهند می‌تواند مدارک مربوطه را در زمان استعلام یا پس از سفارش ارائه نماید.

سفارش، بسته‌بندی و خدمات پس از فروش

نحوه سفارش و پشتیبانی:

– بسته‌بندی استاندارد: کلاف 100 meter (قابل سفارش به‌صورت برش متری نیز می‌باشد).

– امکان برچسب‌گذاری سفارشی، بسته‌بندی پروژه‌ای و ارسال نمونه جهت آزمون فراهم است.



برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش کابل افشان 4 × 3 mm² البرز پژواک با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی تاو آذر آماده ارائه مشاوره و ارسال نمونه است.

پرسش‌های متداول (FAQ) کوتاه

Q1: آیا این کابل برای نصب دفنی مناسب است؟

A1: کابل با عایق PVC معمولاً برای نصب داخلی توصیه می‌شود؛ برای دفن مستقیم از کابل‌های مخصوص دفن یا روکش‌دار استفاده کنید.



Q2: چگونه جریان مجاز این کابل را تعیین کنم؟

A2: جریان مجاز بستگی به شرایط نصب، دما و معیارهای استاندارد دارد؛ برای تعیین دقیق از جداول استاندارد یا مشاوره مهندسی استفاده کنید.



Q3: آیا امکان سفارش برش متری وجود دارد؟

A3: بله، واحد فروش می‌تواند کلاف یا برش متری را بر اساس نیاز پروژه تأمین نماید.

جمع‌بندی و معرفی شرکت تاو آذر سهند

کابل افشان 4 × 3 پژواک البرز  با هادی‌های 3 mm² و ساختار افشان گزینه‌ای مناسب برای فیدرهای فرعی، تابلوهای کنترل و پروژه‌هایی است که نیاز به کابل‌های انعطاف‌پذیر و متوسط‌جریان دارند. شرکت تاو آذر سهند با بیش از 18 years تجربه در تأمین سیم و کابل تضمین می‌کند محصولات تحویلی اصل، مطابق مشخصات فنی و همراه با مدارک کنترل کیفیت باشند. برای استعلام قیمت، دریافت دیتاشیت فنی یا ثبت سفارش کابل افشان 4 × 3 mm² البرز پژواک با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده ارائه مشاوره فنی و ارسال نمونه جهت آزمون در پروژه شما است.
