معرفی کابل افشان کنترل شیلددار 20×1 سیمیا

کابل افشان کنترل شیلددار 20×1 سیمیا محصولی از برند سیمیا و ساخت ایران است که برای انتقال سیگنال‌ها، فرمان‌ها و تغذیه مدارهای کنترلی در محیط‌های صنعتی و تأسیساتی طراحی شده است. این کابل شامل 20 رشته با سطح مقطع هر رشته 1 mm² (عنوان 20×1) بوده و به‌واسطه هادی‌های مس افشان و وجود شیلد، حفاظت مناسب در برابر نویز الکترومغناطیسی را فراهم می‌آورد. روکش خارجی از PVC انتخاب شده تا پایداری مکانیکی و مقاومت در برابر سایش ارائه دهد. میانگین قطر خارجی کابل 25.4 mm است که برای نصب در ترانک‌ها و سینی کابل باید مدنظر قرار گیرد.

مشخصات فنی کابل افشان کنترل شیلددار 20×1 سیمیا

• برند: سیمیا
• کشور سازنده: ایران
• نوع کابل: کابل افشان کنترل، شیلددار
• تعداد رشته: 20
• سطح مقطع هر رشته: 1 mm² (20×1)
• جنس هسته: مس (Cu)، افشان (Flexible)
• جنس روکش: PVC
• فرکانس کاری: 50-60 Hz
• حداکثر مقاومت هادی: 12.1 Ω/km
• میانگین قطر کلی کابل: 25.4 mm
• ضخامت روکش خارجی: 1.8 mm
• ضخامت روکش میانی: 1 mm
• ضخامت عایق هر رشته: 0.7 mm
• ولتاژ نامی: مناسب برای مدارات کنترلی تا محدوده سیگنال و تغذیه‌های کم‌ولتاژ (بررسی دیتاشیت تولیدکننده توصیه می‌شود)
• نحوه عرضه: به‌صورت متری (قابل برش بر اساس نیاز پروژه)

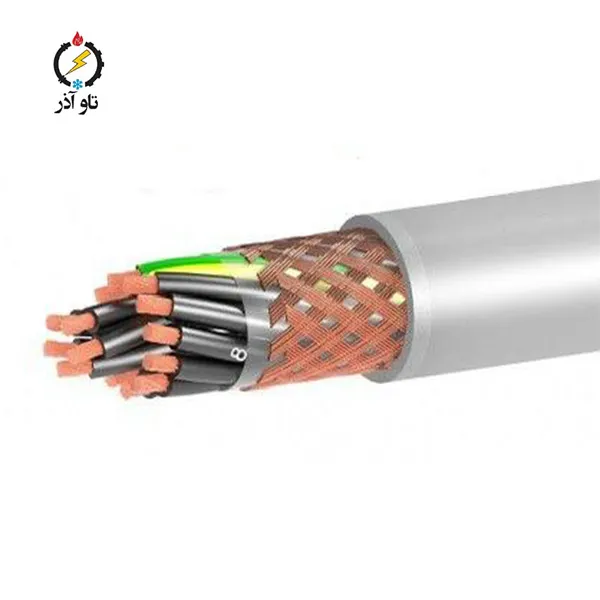

ساختار و اجزای کابل افشان کنترل شیلددار 20×1 سیمیا

کابل دارای ساختار لایه‌ای است که عملکرد و حفاظت لازم برای سیگنال‌های کنترل را تضمین می‌کند:

1. هادی مسی افشان: هادی‌های متعدد و نازک باعث انعطاف‌پذیری بالا و سهولت نصب در مسیرهای پیچیده می‌شود.
2. عایق هر رشته: هر هادی توسط لایه‌ای از عایق با ضخامت 0.7 mm محافظت می‌شود که جداسازی الکتریکی کافی فراهم می‌آورد.
3. روکش میانی: لایه‌ای میانی با ضخامت حدود 1 mm برای حفظ هندسه کابل و محافظت داخلی وجود دارد.
4. شیلد حفاظتی: شیلد (فویل و/یا بافت فلزی) اطراف مجموعه رشته‌ها کشیده شده تا از نفوذ نویز الکترومغناطیسی جلوگیری نماید.
5. روکش نهایی PVC: روکش خارجی با ضخامت 1.8 mm حفاظت مکانیکی و مقاومت در برابر سایش را تأمین می‌نماید.

مزایا و نقاط قوت کابل افشان کنترل شیلددار 20×1 سیمیا

کابل افشان کنترل شیلددار 20×1 سیمیا مزایای متعددی ارائه می‌دهد:

• حفاظت EMI قوی به‌دلیل وجود شیلد که کیفیت سیگنال را در محیط‌های پر نویز حفظ می‌کند.
• انعطاف‌پذیری مناسب برای نصب‌های داخل تابلو و مسیرهای پیچیده به‌واسطه هادی‌های افشان.
• ظرفیت بالا در انتقال سیگنال‌ها و امکان بسته‌بندی تعداد زیاد رشته‌ها در یک کابل واحد.
• مشخصات مکانیکی مناسب با قطر 25.4 mm و روکش مقاوم که نصب و محافظت کابل را تسهیل می‌نماید.
• عرضه متری که امکان برش طول دلخواه و هزینه‌بهینه برای پروژه‌ها را فراهم می‌آورد.

کاربردهای پیشنهادی کابل افشان کنترل شیلددار 20×1 سیمیا

موارد رایج استفاده از این کابل عبارت‌اند از:

• پنل‌های کنترل بزرگ و تابلوهای فرمان که نیاز به تعداد زیادی سیگنال دارند.
• سیستم‌های اتوماسیون و PLC که به تعداد زیادی ورودی/خروجی نیاز دارند.
• ارتباط بین سنسورها، اکچویتورها و ماژول‌های کنترلی در خطوط تولید پیچیده.
• سیستم‌های اعلام و اطفاء حریق، امنیتی و نظارتی در پروژه‌های بزرگ.
• هرجا که نیاز به دسته‌بندی تعداد زیادی سیم با حفاظت از نویز باشد.

نکات فنی و راهنمای انتخاب

برای انتخاب صحیح این کابل توجه داشته باشید:

1. محاسبه ظرفیت جریان و افت ولتاژ: اگر بخشی از کابل برای تغذیه مصرف‌کننده‌ها نیز استفاده می‌شود، جریان مجاز و افت ولتاژ را بر اساس طول مسیر محاسبه کنید.
2. بررسی فضا و قطر کابل: میانگین قطر 25.4 mm را در برنامه‌ریزی مسیرها، ترانک‌ها و سینی کابل لحاظ نمایید.
3. اتصال شیلد: اتصال شیلد به زمین معمولاً در یک سر توصیه می‌شود تا از حلقه‌های زمین جلوگیری شود؛ روش اتصال باید بر اساس طراحی سیستم انتخاب شود.
4. جداسازی از کابل‌های قدرت: برای کاهش القای نویز، کابل‌های کنترل شیلددار را از کابل‌های قدرت جدا نگه دارید یا از داکت‌های جداگانه استفاده کنید.
5. بررسی شرایط محیطی: در صورت قرارگیری در معرض روغن، حلال‌ها یا تابش مستقیم آفتاب، نوع روکش PVC را از دیتاشیت تولیدکننده بررسی نمایید.

نصب و نکات اجرایی کابل افشان کنترل شیلددار 20×1 سیمیا

• پیش از نصب کابل را از نظر هرگونه آسیب فیزیکی یا نقص در روکش بررسی کنید.
• از رعایت شعاع خم مجاز تولیدکننده پیروی نمایید تا رشته‌ها دچار خستگی نشوند.
• در نقاط اتصال از سرسیم (ferrule) مناسب برای هادی‌های افشان استفاده کنید تا اتصالات پایدار و ایمن حاصل شود.
• در مسیرهای گروهی، تهویه و فاصله‌گذاری را رعایت کنید تا تجمع حرارت رخ ندهد.
• شیلد را مطابق استاندارد و طراحی سیستم به زمین متصل کنید تا عملکرد محافظتی مطلوب حاصل شود.

نگهداری و بازرسی دوره‌ای

برای حفظ عملکرد و افزایش طول عمر کابل، بازرسی‌های دوره‌ای انجام دهید. نکاتی که باید بررسی شوند شامل:

• کنترل نقاط اتصال برای هرگونه افزایش دما، تغییر رنگ یا شل‌شدن اتصالات.
• بازدید قسمت‌هایی که کابل در معرض سایش یا تماس مکانیکی قرار دارد.
• در پروژه‌های حساس، اندازه‌گیری مقاومت عایقی و مقاومت هادی در بازه‌های زمانی مشخص توصیه می‌شود.
• در صورت مشاهده هرگونه آسیب مکانیکی یا نفوذ رطوبت، کابل را از سرویس خارج و بررسی کنید.

استانداردها و ایمنی

اطمینان از انطباق کابل با استانداردهای مربوطه و دریافت دیتاشیت فنی از تولیدکننده الزامی است. استانداردها مشخصات مقاومت دی‌الکتریک، خواص مکانیکی هادی، و محدوده دمای کاری را تعیین می‌کنند. رعایت دستورالعمل‌های نصب، اتصال شیلد و جلوگیری از حلقه‌های زمین از نکات مهم ایمنی است.

مقایسه با گزینه‌های مشابه

در مقایسه با کابل‌های کنترل غیر شیلد، این مدل مزیت قابل توجهی در محافظت نویز و پایداری سیگنال دارد؛ در مقابل کابل‌های چند تکه یا دسته‌ای جداگانه ممکن است نصب و نگهداری ساده‌تری داشته باشند اما فضای بیشتری اشغال می‌کنند. انتخاب مناسب بستگی به نیاز پروژه، حساسیت سیگنال و محدودیت‌های فیزیکی دارد.

پرسش‌های متداول (FAQ)

پرسش: آیا این کابل برای فضای باز مناسب است؟

پاسخ: روکش PVC برای کاربردهای داخلی و محیط‌های محافظت‌شده مناسب است؛ برای استفاده در فضای باز یا شرایط با تابش UV و رطوبت بالا لطفاً دیتاشیت تولیدکننده را بررسی کنید.

پرسش: چگونه شیلد را باید زمین کرد؟

پاسخ: معمولاً اتصال شیلد در یک سر توصیه می‌شود تا از ایجاد حلقه زمین جلوگیری شود اما در موارد خاص طراحی سیستم ممکن است روش‌های متفاوتی را بخواهد؛ با مهندس پروژه مشورت کنید.

پرسش: میانگین قطر 25.4 mm چه معنایی دارد؟

پاسخ: میانگین قطر 25.4 mm نشان‌دهنده قطر خارجی کلی کابل است و برای برنامه‌ریزی مسیرها، انتخاب ترانک و سینی کابل اهمیت دارد.

نتیجه‌گیری و توصیه نهایی

کابل افشان کنترل شیلددار 20×1 سیمیا یک گزینه مناسب برای پروژه‌های بزرگ کنترل و اتوماسیون است که نیاز به تعداد زیادی هسته، حفاظت نویزی و انعطاف‌پذیری دارند. با در نظر گرفتن نکات فنی، نصب استاندارد و بازرسی دوره‌ای می‌توان از عملکرد پایدار و طول عمر مناسب کابل اطمینان حاصل کرد. برای دریافت دیتاشیت فنی و مشاوره انتخاب می‌توانید با تیم فنی ما تماس بگیرید.
