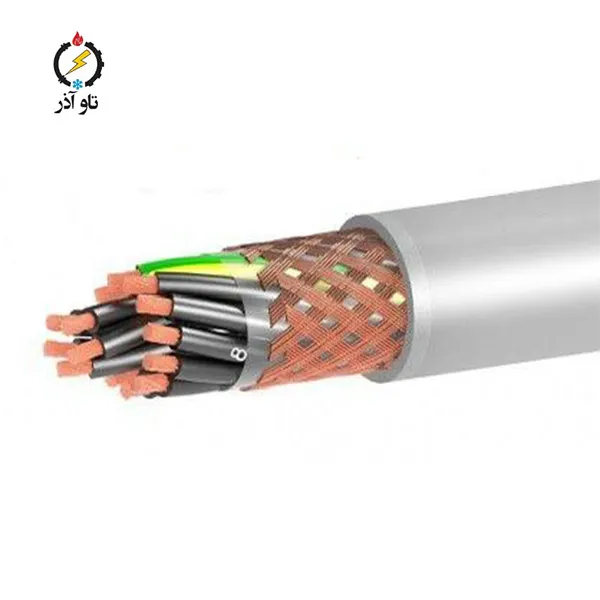

معرفی کابل افشان کنترل شیلددار 10×1.5 سیمیا

کابل افشان کنترل شیلددار 10×1.5 سیمیا از تولیدات برند سیمیا یک کابل کنترل و فرمان با ساختار افشان و شیلددار است که برای انتقال سیگنال‌ها، فرمان‌ها و همچنین تغذیه مدارهای کنترلی در محیط‌های صنعتی، تابلوئی و اتوماسیون طراحی شده است. این کابل شامل 10 رشته هادی با سطح مقطع هر رشته 1.5 mm² است؛ هادی‌ها از جنس مس افشان (قابل انعطاف) بوده و برای نصب‌های داخل تابلو، مسیرهای دارای خم و محیط‌هایی که کیفیت سیگنال اهمیت دارد بسیار مناسب است. وجود شیلد (مس یا آلومینیوم) در اطراف مجموعه رشته‌ها باعث کاهش نویزهای الکترومغناطیسی و افزایش پایداری سیگنال می‌شود. ولتاژ نامی این کابل 300 V اعلام شده و محدوده دمای کاری آن از -20°C تا +70°C می‌باشد که نشان‌دهنده قابلیت عملکرد در شرایط گوناگون اقلیمی است.

مشخصات فنی کابل افشان کنترل شیلددار 10×1.5 سیمیا

• مدل: کابل کنترل افشان شیلددار سیمیا 1.5×10
• تعداد رشته: 10
• سطح مقطع هادی: 1.5 mm² برای هر رشته
• جنس هادی: مس افشان (Flexible Copper)
• نوع عایق: PVC
• جنس شیلد: شیلد مسی یا آلومینیومی (بسته به سفارش)
• ولتاژ نامی: 300 V
• محدوده دمای کاری: -20°C تا +70°C
• کاربرد اصلی: سیستم‌های کنترل و اتوماسیون صنعتی، پنل‌ها و تابلوهای فرمان
• نحوه فروش: متری (قابل برش به طول دلخواه سفارش‌دهنده)
• ساختار لایه‌ای: هادی / عایق / شیلد / روکش

ساختار و مواد به‌کار رفته

کابل از هادی‌های مس افشان تشکیل شده که به‌خاطر رشته‌بندی ریز، انعطاف‌پذیری بالا و توانایی تحمل خم‌های مکرر را فراهم می‌آورد. هر هادی با لایه‌ای از PVC عایق شده تا از تداخل بین رشته‌ها جلوگیری شود. پس از مجموعه رشته‌ها یک شیلد فلزی (مسی یا آلومینیومی) تعبیه شده که نقش حفاظت در برابر EMI و کاهش نویز را بر عهده دارد؛ نوع شیلد می‌تواند فویل، بافت مسی یا ترکیبی از هر دو باشد. در نهایت یک روکش بیرونی از PVC کل مجموعه را محافظت می‌کند که مقاومت مکانیکی و عایق اضافی فراهم می‌نماید. این ترکیب مواد و ساختار برای کاربردهای کنترل و فرمان بهینه شده است.

چرا شیلد مهم است و چگونه کار می‌کند

شیلد نقش کلیدی در جلوگیری از نفوذ نویزهای الکترومغناطیسی به سیم‌های سیگنال دارد. در محیط‌های صنعتی که منابع نویز مانند موتورهای الکتریکی، درایورها، کابل‌های فشار قوی و تجهیزات فرکانس‌تغییر (VFD) وجود دارند، سیگنال‌های ضعیف ممکن است تحت تاثیر القای الکترومغناطیسی قرار گیرند. شیلد فلزی با ایجاد مسیر برای جریان‌های مختصر و برگشت سیگنال مزاحم به زمین باعث می‌شود تا مقدار اختلال کاهش یابد. اتصال صحیح شیلد به زمین (معمولاً در یک سر یا بسته به طراحی سیستم) برای اثربخشی کامل ضروری است.

مزایا و نقاط قوت کابل افشان کنترل شیلددار 10×1.5 سیمیا

کابل افشان کنترل شیلددار 10×1.5 سیمیا دارای مزایای متعددی است که آن را برای پروژه‌های کنترلی و اتوماسیونی مناسب می‌سازد:

• کاهش نویز و افزایش پایداری سیگنال به‌واسطه شیلد.
• انعطاف‌پذیری بالا به دلیل هادی مس افشان که نصب و عبور از مسیرهای پیچیده را تسهیل می‌کند.
• روکش PVC که حفاظت مکانیکی و مقاومت در برابر سایش فراهم می‌آورد.
• توانایی کار در بازه دمایی -20°C تا +70°C که آن را برای محیط‌های گوناگون مناسب می‌سازد.
• عرضه متری که امکان سفارش طول‌های دقیق پروژه را فراهم می‌کند و از هزینه و ضایعات کاسته می‌شود.

موارد کاربرد پیشنهادی کابل افشان کنترل شیلددار 10×1.5 سیمیا

این کابل در موارد متعددی کاربرد دارد از جمله:

• تابلوهای کنترل، PLCها و پنل‌های فرمان در خطوط تولید.
• اتصال سنسورها، اکچویتورها و شیرهای برقی به کنترلرها.
• سیستم‌های اتوماسیون ساختمان و صنعتی که کیفیت سیگنال و ثبات عملکرد اهمیت دارد.
• کاربردهای آزمایشگاهی و تجهیزات اندازه‌گیری که نیاز به سیگنال پاک دارند.
• کاربردهای موقتی یا سیار که ترکیب انعطاف و حفاظت EMI لازم است.

نکات فنی و راهنمای انتخاب

1. تعیین نوع شیلد: در سفارش مشخص کنید که شیلد مسی نیاز دارید یا ورژن آلومینیومی؛ شیلد مسی معمولاً رسانایی و حفاظت بهتری ارائه می‌دهد اما وزن و هزینه آن بالاتر است.
2. اتصال شیلد: برای اکثر سیستم‌ها اتصال شیلد در یک سر (سمت پنل یا زمین مرکزی) توصیه می‌شود تا از حلقه‌های زمین جلوگیری گردد.
3. بررسی ولتاژ و نوع سیگنال: ولتاژ نامی 300 V این کابل را برای سیگنال‌ها و تغذیه‌های کم‌ولتاژ مناسب می‌سازد؛ برای کاربردهای قدرت یا ولتاژهای بالاتر از این محدوده از کابل‌های مخصوص استفاده کنید.
4. محاسبات طول و افت سیگنال: اگر کابل طول زیادی دارد یا سیگنال‌ها حساس‌اند، افت ولتاژ و افت سیگنال را محاسبه کنید و در صورت نیاز از کابل با سطح مقطع بالاتر یا استفاده از تقویت‌کننده‌ها بهره ببرید.
5. شرایط محیطی: در محیط‌های دارای روغن، حلال یا تابش UV قوی، نوع روکش PVC را بررسی کنید یا از روکش‌های مقاوم‌تر استفاده نمایید.

نصب و نکات اجرایی

• قبل از نصب، کابل را از نظر هرگونه آسیب فیزیکی یا درز روی روکش بررسی کنید.
• از رعایت شعاع خم مجاز تولیدکننده تبعیت نمایید تا رشته‌ها دچار خستگی و شکست نشوند.
• هنگام اتصال به ترمینال‌ها از سرسیم (ferrule) مناسب برای هادی‌های افشان استفاده کنید.
• برای کاهش القا، کابل کنترل شیلددار را جدا از مسیر کابل‌های قدرت عبور دهید یا از کانال‌های جداگانه استفاده نمایید.
• شیلد را طبق روش استاندارد و بسته به طراحی سیستم به زمین متصل کنید تا بیشترین اثر حفاظتی حاصل شود.

نگهداری و بازرسی دوره‌ای

برای اطمینان از عملکرد بلندمدت کابل، بازرسی‌های دوره‌ای انجام دهید. در بازدیدها به نقاط اتصال، تغییر رنگ روکش، ترک‌ها یا اثرات سایش توجه کنید. هرگونه افزایش دما در نقاط اتصال یا تغییرات در عملکرد سیگنال باید بلافاصله بررسی شود. در پروژه‌های حساس، انجام تست مقاومت عایق و اندازه‌گیری مقاومت هادی در فواصل مشخص توصیه می‌شود.

استانداردها و ایمنی

اطمینان حاصل کنید که کابل خریداری‌شده دارای گواهی‌ها و دیتاشیت فنی معتبر باشد. رعایت استانداردها و دستورالعمل‌های نصب از جمله موارد کلیدی ایمنی است. در صورت نیاز به اطلاعات بیشتر فنی یا گواهی‌نامه‌ها، با فروشنده یا تولیدکننده تماس بگیرید.

پرسش‌های متداول (FAQ)

پرسش: آیا می‌توان شیلد را در هر دو سر اتصال به زمین کرد؟

پاسخ: در بسیاری از سیستم‌ها اتصال شیلد در یک سر توصیه می‌شود تا از ایجاد حلقه زمین جلوگیری شود؛ اما بسته به طراحی سیستم و طول کابل، اتصال در هر دو سر یا روش‌های دیگر نیز ممکن است کاربردی باشد؛ در موارد پیچیده با مهندس سازه یا برق مشورت کنید.

پرسش: آیا این کابل مناسب استفاده در تابلوهای بیرونی است؟

پاسخ: روکش PVC معمولاً برای استفاده داخلی و محافظت معمول مناسب است؛ برای نصب بیرونی یا شرایط دارای تابش UV یا رطوبت بالا باید مشخصات روکش و مقاومت UV چک شود یا از روکش‌های خاص استفاده گردد.

پرسش: چگونه از کابل در برابر سایش محافظت کنیم؟

پاسخ: استفاده از لوله محافظ، کانال کابل، بست مناسب و جلوگیری از تماس مستقیم با لبه‌های تیز از راهکارهای موثر است.

نتیجه‌گیری و توصیه نهایی

کابل افشان کنترل شیلددار 10×1.5 سیمیا انتخابی مناسب برای سیستم‌های کنترل و اتوماسیون است که نیاز به انعطاف، حفاظت در برابر نویز و عملکرد پایدار دارند. با انتخاب نوع شیلد مناسب، رعایت نکات نصب و بازرسی دوره‌ای می‌توان از عملکرد مطلوب و طول عمر مناسب کابل اطمینان حاصل کرد. برای دریافت دیتاشیت فنی کامل و مشاوره انتخاب، با تیم فنی ما تماس بگیرید.
