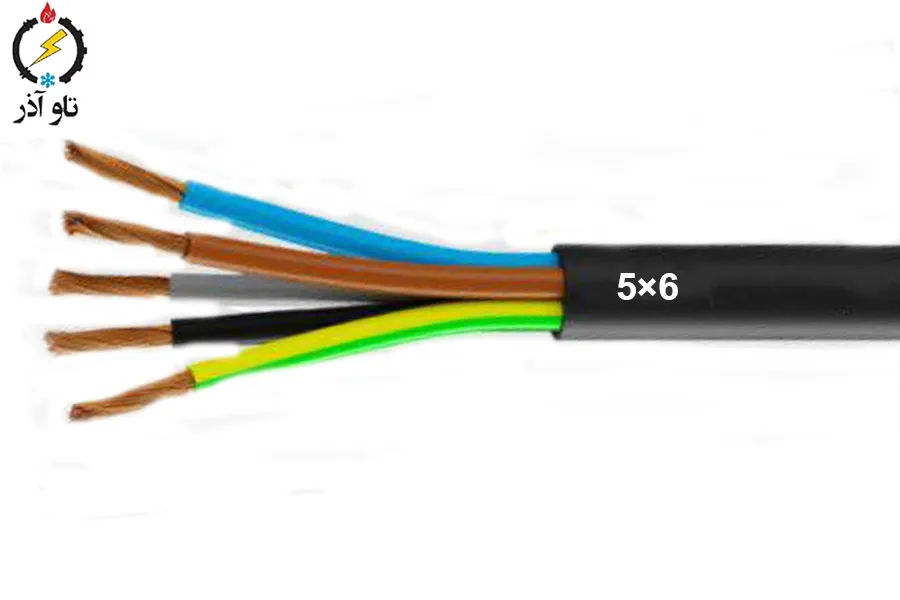

کابل افشان مسی 6 × 5 افشار نژاد خراسان (1متر)

معرفی کلی محصول کابل افشان مسی 6 × 5 افشار نژاد

کابل افشان مسی 6 × 5 ساخت افشار نژاد خراسان یک راه‌حل حرفه‌ای برای نصب‌های پنج‌رشته‌ای است که نیاز به سطح مقطع بزرگ‌تر و ظرفیت جریان بالا دارند. این کابل با هادی‌های افشان (رشته‌ای) و مشخصات عایق و روکش مناسب، ترکیبی از هدایت الکتریکی خوب، انعطاف‌پذیری نسبی و حفاظت مکانیکی را فراهم می‌آورد. کاربردهای مرسوم این کابل شامل تغذیه تابلوهای توزیع، ارتباط بین تابلوها، سیستم‌های سه‌فاز همراه با نول و زمین، کابل‌های رابط تجهیزات صنعتی و نصب‌هایی است که نیاز به چند هادی مستقل در یک روکش دارند. واحد فروش به‌صورت 1 meter ارائه می‌شود تا مشتریان بتوانند به‌صورت متری سفارش دهند.

چرا این کابل مناسب پروژه‌های شماست؟

وجود پنج هادی 6 mm² در یک شیلد واحد به شما امکان می‌دهد بستری منظم، کم‌حجم و کارآمد برای انتقال توان فراهم کنید؛ به‌خصوص در شرایطی که نیاز به سه فاز، نول و ارت یا چند فاز مجزا در یک مسیر دارید. ضخامت روکش 1.5 mm و عایق 0.8 mm محافظت مکانیکی مناسبی ارائه می‌دهد و طراحی افشان هادی، نصب و اتصال در تابلوها و پنل‌ها را ساده‌تر می‌کند.

مشخصات فنی کابل افشان مسی 6 × 5 افشار نژاد

در این بخش مشخصات فنی کلیدی کابل به‌صورت خلاصه و دقیق آورده شده است:

• سازنده (برند): افشار نژاد خراسان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• تعداد و سطح مقطع هادی‌ها: 5 × 6 mm² (پنج‌رشته، هر رشته 6 mm²)
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 0.8 mm
• ضخامت روکش (Sheath): 1.5 mm
• میانگین قطر خارجی کابل: 16 mm
• حداکثر مقاومت هادی در 20°C: 3.3 Ω/km
• جریان مجاز در هوای 30°C: 32.25 A
• وزن تقریبی: 520 kg/km
• طول واحد فروش: 1 meter

این مشخصات مبنای طراحی مسیر کابل‌کشی، انتخاب کلید و فیوز مناسب و محاسبات افت ولتاژ قرار می‌گیرند.

کاربردها و موارد استفاده کابل افشان مسی 6 × 5 افشار نژاد

کابل افشان 6 × 5 مناسب طیف وسیعی از پروژه‌هاست. در ادامه مهم‌ترین کاربردها ذکر شده است:

کاربردهای ساختمان و تاسیسات

• تغذیه تابلوهای فرعی و تابلوهای واحدهای مسکونی یا تجاری که نیاز به چند هادی دارند.
• تغذیه دستگاه‌هایی که به چند فاز یا فاز+نول+ارت از یک مسیر نیاز دارند.
• استفاده در مسیرهای داخلی ساختمان برای توزیع برق واحدهای کوچک و متوسط.

کاربردهای صنعتی و تولیدی

• کابل رابط بین تابلوهای توزیع صنعتی و تابلوهای کنترل.
• تغذیه ماشین‌آلاتی که چند مدار تغذیه جداگانه نیاز دارند (مثلاً چند موتور یا چند بخش از یک خط تولید).
• استفاده در پنل‌ها و کابینت‌های کنترل صنعتی که نیاز به چند هادی در یک روکش دارند تا نظم و ایمنی افزایش یابد.

پروژه‌های تخصصی و نصب‌های پرتقاضا

• نصب در مراکز داده، اتاق‌های برق و زیرساخت‌هایی که نیاز به چند هادی مجزا در مسیر کم‌حجم دارند.
• پروژه‌هایی که فضای مسیر محدود است و جمع‌وجور بودن کابل اهمیت دارد.

محاسبات فنی — مقاومت و مثال محاسبه افت ولتاژ

برای طراحی صحیح باید مقاومت هادی و افت ولتاژ را در نظر گرفت. مقدار مقاومت اعلام‌شده 3.3 Ω/km معادل 0.0033 Ω/m است. در ادامه یک نمونه محاسبه عددی برای درک بهتر آورده شده است:

• مقاومت به ازای هر متر:
  R_per_m = 3.3 Ω / 1000 m = 0.0033 Ω/m
• اگر جریان مصرفی برابر 32.25 A (جریان مجاز اعلام شده) باشد، افت ولتاژ به ازای هر متر برابر است با:
  V_drop_per_m = I × R_per_m = 32.25 × 0.0033 = 0.106425 V/m
• برای طول یک‌طرفه نمونه 20 m، افت ولتاژ کل:
  V_drop_total = 0.106425 × 20 = 2.1285 V
• اگر ولتاژ سیستم فرضی 230 V باشد، درصد افت ولتاژ برابر است با:
  Percent_drop = (2.1285 / 230) × 100 ≈ 0.93%

این مقدار افت ولتاژ برای بسیاری از کاربردها در محدوده قابل قبول است؛ اما در شرایطی که طول مسیر بسیار زیاد یا بار حساس باشد، می‌بایست سطح مقطع بزرگ‌تر در نظر گرفته شود یا محاسبات دقیق‌تری انجام شود. همچنین توجه کنید که مقدار جریان مجاز 32.25 A برای شرایط نصب در هوا و دمای محیط 30°C تعیین شده است.

نکات مهم در انتخاب و نصب

برای استفاده بهینه و ایمن از کابل، به نکات زیر توجه کنید:

شرایط دما و ضریب کاهش (Derating)

• جریان مجاز اعلام شده معمولاً برای دمای محیط مشخص شده (اینجا 30°C) است. در دماهای بالاتر یا در صورتی که کابل در دسته‌های چندتایی قرار گیرد، باید ضرایب کاهش اعمال شود تا از افزایش دما و آسیب به عایق جلوگیری شود.

نوع نصب و مسیر

• نصب در کانال، لوله، داخل داکت یا دفن در دیوار هرکدام تأثیر روی جریان مجاز و تهویه کابل دارد. از جداول استاندارد مرجع برای تعیین دقیق جریان مجاز در هر نوع نصب استفاده کنید.

حفاظت مکانیکی

• ضخامت روکش 1.5 mm محافظت مناسبی فراهم می‌کند، اما در برابر آسیب‌های مکانیکی شدید یا تماس با مواد شیمیایی مقاوم نیست؛ در چنین شرایطی از محافظ خارجی یا روکش‌های خاص استفاده کنید.

انتخاب اتصالات مناسب

• برای هادی‌های افشان از فیش‌ها، بوشینگ‌ها یا ترمینال‌های مخصوص هادی افشان استفاده کنید تا از شل شدن یا گرم‌شدن اتصال جلوگیری شود.

نصب، نگهداری و ایمنی

رعایت استانداردهای نصب و نگهداری، سلامت سیستم را تضمین و خطرات احتمالی را کاهش می‌دهد.

نکات نصب

• از ابزارهای استاندارد و مناسب برای لخت‌کردن عایق استفاده کنید تا رشته‌های افشان آسیب نبینند.
• در هنگام کشش کابل از کشش بیش از حد خودداری کنید تا هسته‌ها دچار خستگی یا جداشدگی نشوند.
• شعاع خم مجاز را رعایت کنید؛ خم‌های تند می‌توانند به رشته‌ها آسیب بزنند.

نگهداری و بازرسی دوره‌ای

• به‌صورت دوره‌ای وضعیت عایق، روکش و نقاط اتصال را بررسی کنید.
• هر گونه بریدگی، سوختگی یا افزایش دما در اتصالات را جدی بگیرید و سریعاً اصلاح کنید.

هشدارهای ایمنی

• پیش از هر گونه کار بر روی سیستم، منبع تغذیه را قطع کنید.
• از کابل با سطح مقطع و مشخصات مناسب برای جریان مورد انتظار استفاده کنید تا از گرم‌شدن بیش از حد و خطر آتش جلوگیری شود.
• نصب را مطابق مقررات ملی و استانداردهای مرتبط انجام دهید.

سوالات متداول (FAQ)

آیا این کابل برای فضای باز مناسب است؟

خیر — کابل‌های افشان با روکش معمولی برای نصب مستقیم در فضای باز مناسب نیستند مگر اینکه روکش یا محافظتی ویژه (مقاومت در برابر UV، رطوبت و خورندگی) داشته باشند. در فضای باز از کابل‌های مخصوص یا محافظ مکانیکی استفاده کنید.

آیا می‌توان از این کابل در سیستم‌های سه‌فاز استفاده کرد؟

بله — کابل پنج‌رشته 6×5 معمولاً برای کاربردهایی که نیاز به سه فاز + نول + ارت دارند مناسب است؛ با این حال در طراحی سیستم سه‌فاز به پارامترهای دیگر مانند توازن بار، جریان راه‌اندازی موتور و افت ولتاژ نیز باید توجه شود.

جریان مجاز 32.25 A تحت چه شرایطیست؟

این مقدار برای نصب در هوا و دمای محیط 30°C اعلام شده است. در شرایط نصب داخل لوله، در دسته یا در دماهای بالاتر باید ضریب کاهش جریان لحاظ گردد.

توصیه‌های خرید و سفارش

• پیش از سفارش، طول مورد نیاز را به‌صورت متریک محاسبه کنید. واحد فروش 1 meter است و امکان سفارش متری وجود دارد.
• در سفارش‌های عمده از واحد فروش درخواست قیمت عمده و زمان تأمین کنید.
• چنان‌چه نیاز به گواهی‌های تست، استاندارد یا نمونه تست الکتریکی دارید، هنگام سفارش اعلام نمایید تا مدارک لازم فراهم شود.
• اگر در انتخاب سطح مقطع یا نوع کابل تردید دارید، تیم فنی ما آماده مشاوره و انجام محاسبات دقیق جریان و افت ولتاژ مطابق شرایط پروژه شماست.
