کابل افشان مسی 35 * 3 افشار نژاد خراسان (یک متر)

معرفی کلی محصول کابل افشان مسی 35 * 3 افشار نژاد

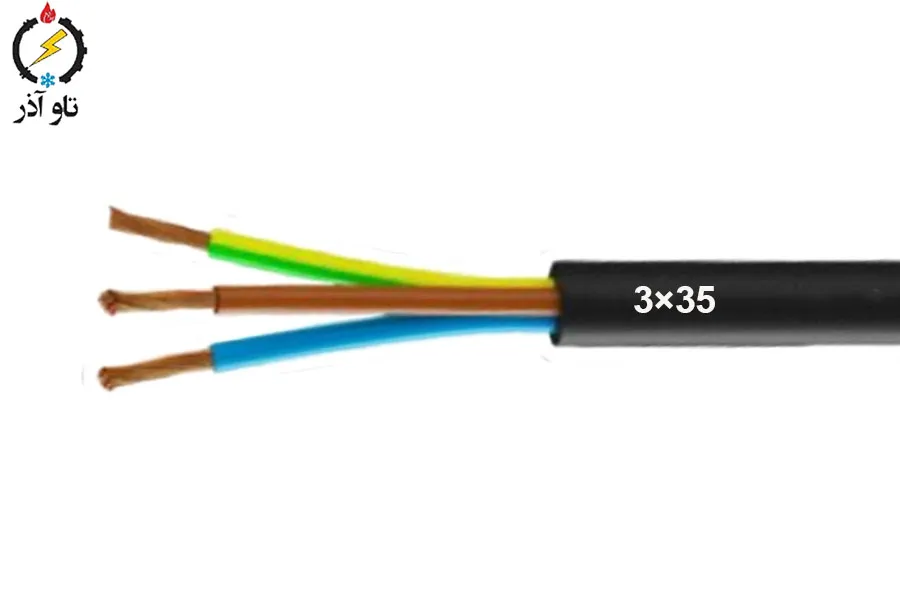

کابل افشان مسی 35 × 3 تولید افشار نژاد خراشان یک کابل سه‌رشته‌ای حرفه‌ای است که هر هادی آن دارای سطح مقطع 35 mm² می‌باشد. این کابل برای کاربردهای سه‌فاز توزیعی داخل ساختمان، اتصال تابلوها، تغذیه موتورهای متوسط، یوتیلیتی‌های صنعتی سبک تا متوسط و مسیرهای بین تابلوها طراحی شده است. ساختار «افشان» بودن هادی‌ها نصب در مسیرهای خم‌دار و داخل تابلو را ساده‌تر می‌کند و در عین حال هادی با سطح مقطع نسبتاً بزرگ تضمین‌کننده افت ولتاژ کم و اتلاف توان پایین است.

مشخصات فنی کلیدی کابل افشان مسی 35 * 3 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• تعداد و سطح مقطع هادی‌ها: 3 × 35 mm²
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter
توجه: پارامترهایی مانند ضخامت عایق، ضخامت روکش، قطر خارجی، وزن و جریان مجاز دقیق بسته به دیتاشیت کارخانه متفاوت است؛ در صورت نیاز می‌توانیم مقادیر کامل دیتاشیت را در صفحه محصول شما قرار دهیم. در ادامه از روابط مرجع مهندسی برای محاسبات تقریبی استفاده می‌کنیم.

کاربردهای پیشنهادی کابل افشان مسی 35 * 3 افشار نژاد

توزیع سه‌فاز بین تابلوها و تابلو فرعی

این کابل برای خطوط بین تابلوهای اصلی و تابلوهای فرعی در ساختمان‌های تجاری، اداری و صنعتی مناسب است — وقتی نیاز دارید سه فاز را با نظم و در یک روکش منتقل کنید.

تغذیه موتورهای سه‌فاز متوسط

برای موتورهای متوسط، پمپ‌ها و کمپرسورهای صنعتی که نیاز به جریان قابل توجه ولی نه خیلی بالا دارند، 35 mm² گزینه‌ای متعادل بین هزینه و عملکرد است.

تابلوهای برق و اتاق‌های برق کوچک تا متوسط

در اتاق برق‌ها و برای نظم‌دهی مسیرها داخل داکت و تابلو این کابل کار نصب، نگهداری و عیب‌یابی را ساده‌تر می‌کند.

پروژه‌های تأسیساتی و ساختمانی با محدودیت فضا

وقتی فضای داکت یا تابلو محدود است و می‌خواهید سه هادی را در یک شِث (sheath) واحد داشته باشید، این کابل مناسب خواهد بود.

مزایا و ویژگی‌های کلیدی کابل افشان مسی 35 * 3 افشار نژاد

افت ولتاژ کم و راندمان بالاتر

سطح مقطع 35 mm² مقاومت هادی را کاهش می‌دهد و در نتیجه افت ولتاژ و تلفات حرارتی در مسیر کاهش می‌یابد — این موضوع مخصوصاً در مسیرهای با طول متوسط اهمیت دارد.

نصب آسان به‌دلیل ساختار افشان

هادی‌های افشان انعطاف‌پذیری بهتری نسبت به هادی مفتولی دارند؛ نصب در خم‌ها، اتصال به ترمینال‌های فشرده و عبور از مسیرهای تنگ ساده‌تر انجام می‌گیرد.

نظم مسیرها و کاهش تعداد کابل‌ها

وجود سه هادی در یک روکش واحد باعث نظم بیشتر، کاهش بست‌ها و کاهش زمان نصب می‌شود؛ این مزیت هم در زمان اجرا و هم در نگهداری قابل مشاهده است.

اقتصادی در مقایسه با چند کابل منفرد

چیدن سه هادی در یک روکش معمولاً نسبت به سه کابل مجزا از منظر قیمت، زمان نصب و مدیریت مسیر اقتصادی‌تر است.

محاسبات فنی — مقاومت و نمونه‌های افت ولتاژ

برای طراحان و مهندسان، محاسبه افت ولتاژ و مقاومت هادی مهم است. در این بخش محاسبات گام‌به‌گام آورده شده است. (مقدار مقاومت واقعی را همیشه با دیتاشیت سازنده تطبیق دهید؛ محاسبات زیر بر مبنای مقاومت مرجع مس در 20°C انجام شده است.)

محاسبه مقاومت هادی به ازای هر متر — گام‌به‌گام

مقاومت مخصوص مس (ρ) در 20°C حدود 0.017241 Ω·mm²/m است. برای تبدیل به Ω/m از فرمول زیر استفاده می‌کنیم:
R_per_m = 0.017241 ÷ S
برای S = 35 mm² داریم:
1. 0.017241 ÷ 35 = ؟
2. ابتدا 0.017241 × 100000 = 1724.1 (برای راحتی تقسیم).
3. 1724.1 ÷ 35 = 49.403 (تقریب).
4. حال تقسیم بر 100000 → 49.403 ÷ 100000 = 0.00049403 Ω/m.
بنابراین مقدار تقریبی مقاومت هادی 35 mm² برابر با 0.00049403 Ω/m (≈ 0.49403 Ω/km) است.
مثال شماره 1 — افت ولتاژ برای جریان نمونه و طول مشخص
فرض کنیم هر فاز جریان I = 125 A را حمل کند و طول یک‌طرفه L = 30 m باشد. محاسبات گام‌به‌گام:
1. R_per_m = 0.00049403 Ω/m.
2. I = 125 A.
3. V_drop_per_m = I × R_per_m = 125 × 0.00049403.
o ابتدا 125 × 49403 = 6,175,375 (اگر 0.00049403 را به 49403/100000000 تبدیل کنیم).
o اما ساده‌تر: 125 × 0.00049403 = (100 × 0.00049403) + (25 × 0.00049403).
o 100 × 0.00049403 = 0.049403.
o 25 × 0.00049403 = 0.01235075.
o جمع = 0.049403 + 0.01235075 = 0.06175375 V/m.
4. V_drop_total = 0.06175375 × 30.
o 0.06175375 × 3 = 0.18526125 → ×10 = 1.8526125 V (برای 30 m).
5. درصد افت نسبت به 400 V (ولتاژ خط در سیستم سه‌فاز معمول) = (1.8526125 ÷ 400) × 100.
o 1.8526125 ÷ 400 = 0.00463153125 → ×100 ≈ 0.463%.
6. درصد افت نسبت به 500 V = (1.8526125 ÷ 500) × 100 ≈ 0.37%.
نتیجه: برای I = 125 A و L = 30 m، افت هر فاز ≈ 1.85 V (≈ 0.37% از 500 V یا 0.46% از 400 V) — مقدار بسیار پایین و مناسب.

مثال شماره 2 — شرایط بلندتر یا جریان بیشتر

فرض I = 160 A و L = 50 m:
1. V_drop_per_m = 160 × 0.00049403.
o 100 × 0.00049403 = 0.049403.
o 60 × 0.00049403 = 0.0296418.
o جمع = 0.0790448 V/m.
2. V_drop_total = 0.0790448 × 50 = 3.95224 V.
3. درصد افت نسبت به 400 V = (3.95224 ÷ 400) × 100 ≈ 0.988%.
4. درصد افت نسبت به 500 V = (3.95224 ÷ 500) × 100 ≈ 0.79%.
نتیجه: حتی در این سناریوی سنگین، افت ولتاژ زیر 1% برای 400 V است که برای خیلی از طراحی‌ها قابل قبول است.
توجه: برای محاسبه دقیق سه‌فاز و بارهای غیرخالص (cosφ ≠ 1) باید راکتانس خطوط و ضریب توان نیز لحاظ شوند. مثال‌های فوق برای برآورد خطی (مقاومت صرف) و بار تقریباً مقاومتی ارائه شده‌اند.

نکات طراحی، نصب و Derating

شرایط نصب و نرخ جریان مجاز

مقدار جریان مجاز هر کابل بستگی به شرایط نصب دارد: نصب منفرد در هوا، نصب داخل کانال یا لوله، قرار گرفتن در دسته کابل‌ها، دمای محیط و تهویه همه بر ظرفیت حرارتی کابل اثر می‌گذارند. جداول استاندارد و دیتاشیت تولیدکننده را هنگام انتخاب نهایی ملاک قرار دهید و در صورت نصب دسته‌ای ضرایب کاهش (derating) را اعمال کنید.

حفاظت الکتریکی و انتخاب کلید/فیوز

کلید یا فیوز حفاظتی باید طوری انتخاب شود که از کابل در برابر اضافه‌بار و اتصال کوتاه محافظت کند و در عین حال در شرایط راه‌اندازی موتورها عملکرد مناسبی داشته باشد. برای موتورهای سه‌فاز جریان راه‌اندازی می‌تواند چند برابر جریان نامی باشد — لذا هماهنگی بین کابل، کلید و رله حفاظتی ضروری است.

اتصالات برای هادی‌های افشان

برای آخـرین اتصال هادی‌های افشان از فیش کابل‌شو (ferrule) یا اتصالات پرس‌شده استفاده کنید تا از افزایش مقاومت تماس و ایجاد نقاط داغ جلوگیری شود. پیچ‌های ترمینال را مطابق گشتاور توصیه‌شده ببندید.

شعاع خم، کشش مجاز و مسیرگذاری

شعاع خم مجاز را رعایت کنید تا رشته‌ها دچار خستگی نشوند و از کشیدن بیش از حد کابل هنگام نصب خودداری کنید. برای کابل‌های قطورتر مسیرگذاری و تکیه‌گاه‌های مناسب (بست و نگهدارنده) را در فواصل معین قرار دهید.

نگهداری، بازرسی و ایمنی کابل افشان مسی 35 * 3 افشار نژاد

بازرسی دوره‌ای

بازدید بصری برای تشخیص بریدگی، سوختگی، تغییر رنگ یا آسیب مکانیکی، و چک کردن نقاط اتصال برای داغ‌شدن با دوربین حرارتی توصیه می‌شود. هر نقطه غیرعادی باید فوری بررسی و رفع گردد.

هشدارهای ایمنی هنگام اجرا

قبل از هر عملیات، برق را قطع کنید و از ابزارها و تجهیزات ایمنی مناسب استفاده نمایید. در پروژه‌های حساس از تکنسین یا مهندس برق برای تایید انتخاب و نصب کمک بگیرید.

سوالات متداول کوتاه

• آیا این کابل برای فضای باز مناسب است؟ بستگی به نوع روکش کارخانه دارد؛ برای فضای باز از نسخه با روکش مقاوم در برابر UV یا از محافظ مکانیکی استفاده کنید.
• نحوه محاسبه افت ولتاژ سه‌فاز چگونه است؟ برای برآورد ساده ΔV_3ph ≈ √3 × I × R × L (برای cosφ ≈ 1) استفاده می‌شود؛ برای دقت بیشتر راکتانس و ضریب توان را وارد کنید.
• آیا می‌توان از این کابل برای موتورهای بزرگ استفاده کرد؟ بله برای موتورهای متوسط مناسب است ولی باید جریان راه‌اندازی، افت ولتاژ و هماهنگی حفاظتی را بررسی کنید.
