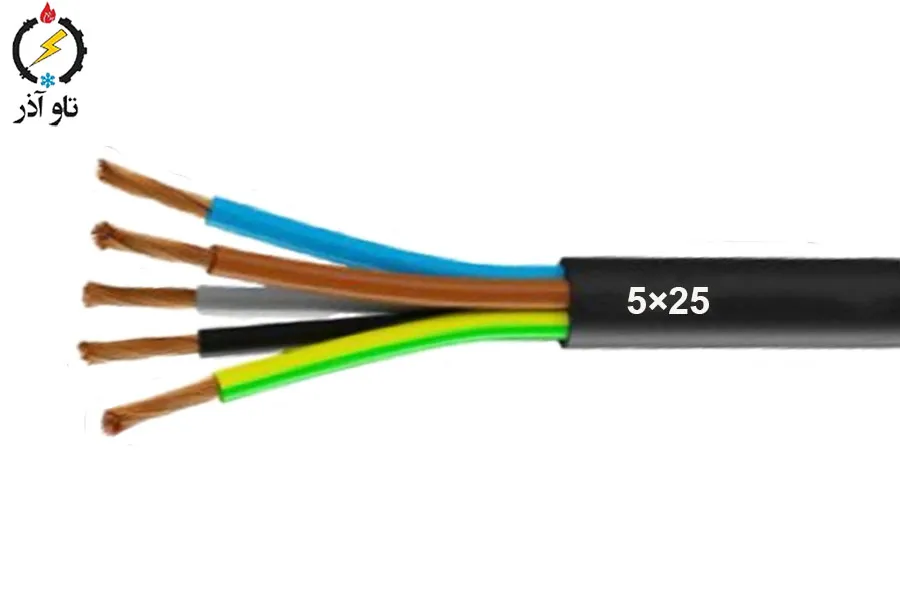

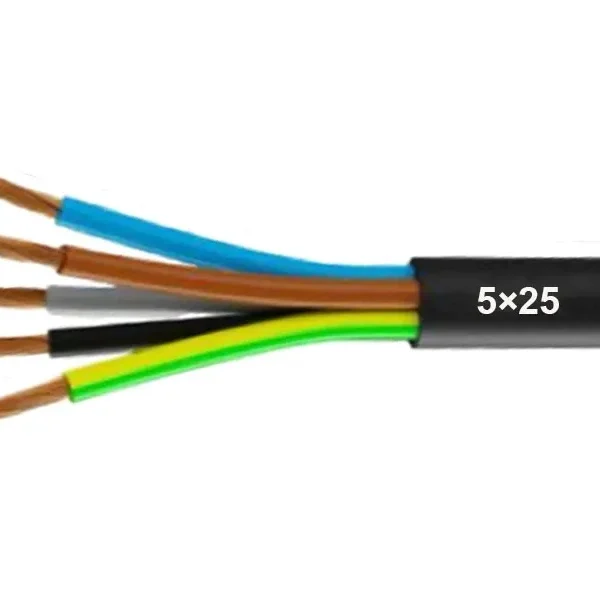

کابل افشان مسی 25 × 5 افشار نژاد خراسان

معرفی کلی کابل افشان مسی 25 × 5 افشار نژاد

کابل افشان مسی 25 × 5 از برند افشار نژاد خراسان یک کابل پنج‌رشته‌ای صنعتی است که هر هادی آن دارای سطح مقطع 25 mm² می‌باشد. این کانفیگ معمولاً شامل سه هادی فاز، یک هادی نول و یک هادی ارت یا فاز اضافی (بنا بر سفارش) است و برای توزیع سه‌فاز داخل تابلو، فیدرهای بین تابلوها، تغذیه موتورها و مصارف صنعتی و ساختمانی که هم‌زمان نیاز به چند هادی دارند، طراحی شده است. کابل با ولتاژ نامی 500 VAC، ضخامت عایق 1.2 mm و ضخامت روکش 1.9 mm ترکیبی از حفاظت الکتریکی و مکانیکی مناسب را فراهم می‌آورد. واحد فروش: 1 meter تا امکان برش دقیق و سفارش متراژ پروژه فراهم باشد.

مشخصات فنی کابل افشان مسی 25 × 5 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان
• پیکربندی: 5 × 25 mm² (پنج رشته)
• ولتاژ نامی: 500 VAC
• ضخامت عایق: 1.2 mm
• ضخامت روکش: 1.9 mm
• میانگین قطر خارجی: 30.5 mm
• حداکثر مقاومت هادی در 20°C: 0.78 Ω/km
• جریان مجاز در هوای 30°C: 79.5 A
• وزن تقریبی: 1850 kg/km (معادل 1.85 kg/m)
• واحد فروش: 1 meter

تبدیل پارامترها به مقادیر مهندسی — گام‌به‌گام

مقاومت بر متر

• مقدار اعلام‌شده: 0.78 Ω/km.
• تبدیل به Ω/m: 0.78 ÷ 1000 = 0.00078 Ω/m.
  • (گام‌به‌گام: 0.78 per 1000 m → move decimal three places → 0.00078)

وزن بر متر

• وزن اعلام‌شده: 1850 kg/km.
• تبدیل به kg/m: 1850 ÷ 1000 = 1.85 kg/m.

این دو مقدار (مقاومت و وزن بر متر) پایه محاسبات افت ولتاژ، طراحی مکانیکی مسیر و برآورد وزن کلی کابل‌کشی هستند.

چرا کابل 25 × 5 را انتخاب کنید — مزایا و موارد کاربرد

نظم در کابل‌کشی و کاهش زمان اجرا

قرار دادن پنج هادی در یک غلاف واحد سبب کاهش تعداد بست‌ها، کاهش پیچیدگی شینه‌کشی و کاهش زمان نصب می‌شود. به‌ویژه در تابلوها و مسیرهایی که فضای محدود است، این کانفیگ کمک می‌کند تا داکت‌ها مرتب و نصب منظم انجام شود.

مناسب برای سیستم‌های سه‌فاز با نول و ارت

در پروژه‌هایی که علاوه بر سه فاز، نول و ارت نیز نیاز است، داشتن همه هادی‌ها در یک کابل واحد سهولت اجرا، کاهش اشتباهات سیم‌بندی و بهبود نگهداری را فراهم می‌آورد.

افت ولتاژ کنترل‌شده و تلفات پایین

هر هادی 25 mm² مقاومت نسبتاً پایینی دارد (0.78 Ω/km)؛ بنابراین در فیدرهای کوتاه تا متوسط افت ولتاژ قابل قبولی خواهید داشت که برای پایداری عملکرد موتورها و تجهیزات اهمیت دارد.

حفاظت مکانیکی بیشتر با روکش 1.9 mm

ضخامت روکش 1.9 mm حفاظت مکانیکی مناسبی در برابر سایش جزئی و ضربه‌های معمول نصب فراهم می‌کند؛ ترکیب عایق 1.2 mm و روکش 1.9 mm برای استفاده در داخلی سوله‌ها، کانال‌های کابل و مسیرهای صنعتی مناسب است.

محاسبات افت ولتاژ — مثال‌های عددی گام‌به‌گام

تمام محاسبات با اعداد انگلیسی و به‌صورت دقیق انجام شده‌اند تا بتوانید مستقیماً در صفحه محصول یا دیتاشیت فنی از آن استفاده کنید. فرمول پایه: V_drop_one_way = I × R_per_m × L برای افت سه‌فاز (بار متقارن، تقریب cosφ ≈ 1): ΔV_3ph ≈ √3 × I × R_per_m × L (√3 ≈ 1.732) برای افت حلقه (رفت + برگشت) مقدار تک‌طرف را در 2 ضرب کنید یا طول رفت و برگشت را دو برابر لحاظ نمایید.

مثال 1 — شرایط مرجع: I = 79.5 A (جریان مجاز)، L = 30 m

گام‌به‌گام:

1. R_per_m = 0.00078 Ω/m.
2. V_drop_per_m = I × R_per_m = 79.5 × 0.00078.
   • 0.00078 × 79.5 = 0.00078 × (80 − 0.5) = 0.00078 × 80 − 0.00078 × 0.5 = 0.0624 − 0.00039 = 0.06201 V/m.
3. V_drop_total (یک‌طرفه) = 0.06201 × 30 = 1.8603 V.
4. درصد افت نسبت به 500 V = (1.8603 ÷ 500) × 100 = 0.37206%.
5. برآورد سه‌فاز (تقریبی): ΔV_3ph ≈ 1.732 × 1.8603 = 3.22204 V → درصد ≈ 0.64441%.
6. افت حلقه (رفت + برگشت) ≈ 2 × 1.8603 = 3.7206 V → درصد نسبت به 500 V ≈ 0.74412%.

نتیجه: در جریان مجاز و مسیر 30 m افت تک‌فاز ~1.86 V (≈ 0.37%) و افت سه‌فاز ~3.22 V (≈ 0.64%) — مقدار بسیار مناسب برای اکثر کاربردهای صنعتی.

مثال 2 — بار سنگین نمونه: I = 100 A، L = 50 m

گام‌به‌گام:

1. V_drop_per_m = 100 × 0.00078 = 0.078 V/m.
2. V_drop_total = 0.078 × 50 = 3.9 V.
3. درصد نسبت به 500 V = (3.9 ÷ 500) × 100 = 0.78%.
4. ΔV_3ph ≈ 1.732 × 3.9 = 6.7548 V → درصد ≈ 1.35096%.
5. افت حلقه ≈ 7.8 V → درصد ≈ 1.56%.

توضیح: اگر نیاز به افت کمتر از حدود 1% دارید، برای این طول و جریان باید سطح مقطع هادی را افزایش دهید یا مسیر را کوتاه‌تر کنید.

مثال 3 — بار سبک و مسیر کوتاه: I = 40 A، L = 20 m

گام‌به‌گام:

1. V_drop_per_m = 40 × 0.00078 = 0.0312 V/m.
2. V_drop_total = 0.0312 × 20 = 0.624 V.
3. درصد نسبت به 500 V = (0.624 ÷ 500) × 100 = 0.1248%.
4. ΔV_3ph ≈ 1.732 × 0.624 = 1.08077 V → درصد ≈ 0.21615%.

نتیجه: برای مسیرهای کوتاه و مصرف‌های سبک افت بسیار ناچیز است.

نکات نصب، Derating و ایمنی

شرایط Derating و دمای محیط

• جریان مجاز 79.5 A معمولاً برای نصب منفرد در هوا و دمای محیط 30°C اعلام می‌شود.
• در صورتی که کابل در دسته‌های چندتایی نصب شود، در داخل لوله یا کانال بسته قرار گیرد، یا دمای محیط بالاتر باشد، باید ضرایب کاهش (derating) اعمال شود که جریان مجاز نهایی کاهش می‌یابد. برای مثال نصب در دسته 2 یا 3 کابل و یا قرارگیری در لوله ممکن است جریان مجاز را تا 60–70% مقدار اعلامی کاهش دهد — مقادیر دقیق را از جداول مرجع یا دیتاشیت سازنده استخراج کنید.

حفاظت و هماهنگی حفاظتی

• انتخاب کلید و فیوز باید بر اساس جریان دائم و شرایط راه‌اندازی (مخصوصاً برای موتورها که جریان راه‌اندازی بالاتری دارند) انجام شود. حفاظتی که خیلی سریع قطع کند ممکن است در راه‌اندازی موتور مشکل ایجاد کند؛ حفاظتی که خیلی کند باشد ممکن است کابل را در معرض گرمایش بیش از حد قرار دهد. هماهنگی بین کابل، کلید و رله حفاظتی ضروری است.

اتصالات و پایان هادی

• برای هادی‌های افشان از فیش کابل‌شو (ferrule) یا اتصالات پرس‌شده استفاده کنید تا مقاومت تماس پایین و پایدار بماند و از ایجاد نقاط داغ جلوگیری شود.
• در مقاطع بزرگ از شینه‌های مناسب و کلمپ‌های استاندارد با گشتاور توصیه‌شده بهره ببرید.

شعاع خم و کشش مجاز

• شعاع خم مجاز را مطابق دیتاشیت یا استاندارد رعایت کنید تا رشته‌های افشان آسیب نبینند. عموماً برای کابل‌های افشان شعاع خم نباید کمتر از 6 × قطر خارجی یا توصیه کارخانه باشد.
• از کشیدن بیش از حد و اعمال تنش مکانیکی هنگام نصب خودداری کنید.

حفاظت مکانیکی

• روکش 1.9 mm حفاظت مکانیکی اولیه را فراهم می‌کند، اما در مسیرهایی که احتمال سایش، ضربه یا حضور مواد خورنده وجود دارد از داکت، لوله محافظ یا کابل با روکش مقاوم‌تر استفاده نمایید.
• برنامه‌ریزی تکیه‌گاه‌ها و نگهدارنده‌ها برای توزیع وزن (1.85 kg/m) در مسیرهای طولانی ضروری است.

نگهداری و بازرسی دوره‌ای

• بازدید بصری منظم برای شناسایی بریدگی، سوختگی یا تغییر رنگ روکش انجام دهید.
• بررسی نقاط اتصال با دوربین حرارتی جهت شناسایی نقاط داغ توصیه می‌شود.
• در پروژه‌های حساس انجام تست عایقی و اندازه‌گیری مقاومت هادی در فواصل زمانی مشخص ضروری است.
• در صورت مشاهده بوی سوختگی یا دود، برق را قطع و بررسی فنی انجام دهید.

سوالات متداول — FAQ

آیا این کابل برای فضای باز مناسب است؟

روکش استاندارد برای نصب داخلی طراحی شده است؛ برای نصب در فضای باز یا در معرض تابش مستقیم آفتاب از نسخه‌های با روکش UV-resistant یا استفاده از محافظ مکانیکی توصیه می‌شود.

آیا نول و ارت در این کابل پوشش داده شده‌اند؟

کانفیگ 5 × 25 معمولاً شامل سه فاز + نول + ارت (یا هادی اضافی) است؛ هنگام سفارش مشخص کنید که هادی پنجم مورد نیاز شما نقش نول یا ارت را دارد تا کانفیگ مطابق نیاز تولید و تحویل شود.

نول با سطح مقطع 25 mm² کافی است؟

در شرایط بار متوازن، نول 25 mm² معمولاً کافی است؛ اما در صورت وجود بار نامتعادل یا هارمونیک زیاد، جریان نول می‌تواند افزایش یابد و باید براساس محاسبات جریان نامتعادل و شرایط واقعی سیستم بررسی شود.

سفارش، بسته‌بندی و خدمات

• واحد فروش: 1 meter — امکان برش متری و بسته‌بندی سفارشی برای پروژه‌ها.
• برای سفارش‌های پروژه‌ای امکان ارائه دیتاشیت رسمی، گواهی‌های تست (مثل گزارش مقاومت هادی و تست ولتاژ) و بسته‌بندی روی قرقره وجود دارد.
• تیم فنی تاو آذر سهند آماده ارائه محاسبات افت ولتاژ، derating و پیشنهاد حفاظتی مطابق شرایط نصب شما است.
• استعلام و سفارش: 02177751990
