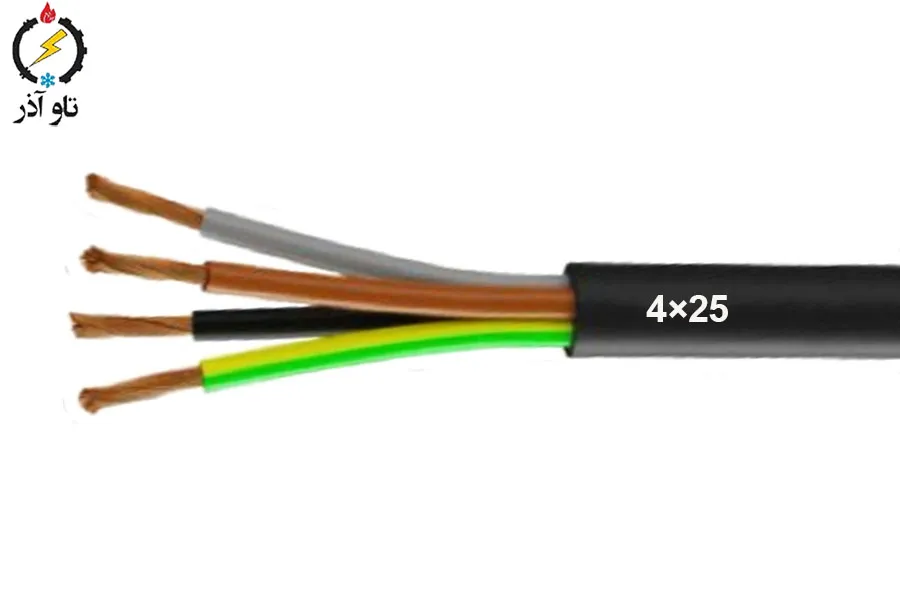

کابل افشان مسی 25 × 4 افشار نژاد خراشان (1 متر)

معرفی کلی محصول

کابل افشان مسی 25 × 4 افشار نژاد خراشان یک محصول صنعتی و تخصصی است که برای انتقال توان بالا در سیستم‌های سه‌فاز و توزیع فرعی طراحی شده است. این کابل شامل چهار هادی مسی افشان هر کدام با سطح مقطع 25 mm² است و برای کاربردهایی که ترکیب ظرفیت جریان بالا، انعطاف نصب و نظم مسیر اهمیت دارد، انتخاب ایده‌آلی محسوب می‌شود. ولتاژ نامی این کابل 500 VAC است و واحد فروش بر حسب 1 meter عرضه می‌شود تا مشتریان امکان سفارش متراژ دقیق مورد نیاز پروژه را داشته باشند.

مشخصات فنی کامل کابل افشان مسی 25 × 4 افشار نژاد

در این بخش مشخصات فنی محصول به‌صورت خلاصه و دقیق آورده شده است تا قابل ارجاع در صفحه محصول سایت شما باشد:

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• تعداد و سطح مقطع هادی‌ها: 4 × 25 mm²
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 1.2 mm
• ضخامت روکش (Sheath): 1.8 mm
• میانگین قطر خارجی کابل: 27.2 mm
• حداکثر مقاومت هادی در 20°C: 0.78 Ω/km
• جریان مجاز در هوای 30°C: 106 A
• وزن تقریبی: 1560 kg/km
• واحد فروش: 1 meter

این مشخصات، مبنای محاسبات فنی مانند افت ولتاژ، انتخاب کلید حفاظتی و طراحی مسیرهای کابل‌کشی می‌باشند.

کاربردها و موارد استفاده کابل افشان مسی 25 × 4 افشار نژاد

توزیع سه‌فاز و تغذیه تابلوهای فرعی

کابل 25×4 مناسب اتصال تابلوهای اصلی به تابلوهای فرعی در ساختمان‌های تجاری، صنعتی و مجتمع‌های مسکونی بزرگ است. ترکیب سه‌فاز + نول (در طراحی‌های خاص) یا دو مدار موازی با ظرفیت بالا را می‌توان با این کابل به‌صورت منظم و کم‌حجم اجرا کرد.

تغذیه موتورها و ماشین‌آلات سنگین

برای موتورها، پمپ‌ها، کمپرسورها و یونیت‌های تهویه صنعتی که نیاز به جریان بالا دارند، این کابل گزینه‌ای مطمئن است—البته همواره باید جریان راه‌اندازی موتور و شرایط کار را در نظر گرفت.

مسیرهای بین تابلوها و اتاق‌های برق

در پروژه‌های زیرساختی و مراکز داده یا ساختمان‌هایی که نظم و حجم کابل‌ها اهمیت دارد، کابل 25×4 با قطر خارجی مناسب و هادی‌های هم‌محور امکان مدیریت مسیرها را تسهیل می‌کند.

پروژه‌های تخصصی و نصب‌های صنعتی

برای خطوط تولید، کارگاه‌های بزرگ، اسکله‌ها و سایت‌های صنعتی که نیاز به انتقال برق با ظرفیت بالا و در عین حال انعطاف نصب وجود دارد، این کابل کاربرد فراوانی دارد.

مزایا و ویژگی‌های کلیدی کابل افشان مسی 25 × 4 افشار نژاد

مقاومت کم و افت ولتاژ پایین

مقاومت هادی اعلام‌شده 0.78 Ω/km به معنی 0.00078 Ω/m است. مقاومت پایین هادی باعث کاهش افت ولتاژ و اتلاف توان در مسیرهای طولانی می‌شود که در پروژه‌های صنعتی و تجاری اهمیت بالایی دارد.

ظرفیت جریان بالا

جریان مجاز 106 A (در هوای 30°C، نصب منفرد) برای بسیاری از کاربردهای توان بالا کفایت می‌کند. این مقدار در شرایط نصب استاندارد معتبر است و در صورت تغییر شرایط نصب باید ضرایب derating اعمال شود.

ساختار افشان و سهولت نصب

هادی افشان نسبت به مفتولی انعطاف‌پذیری بیشتری دارد که کشش در کانال‌ها، عبور از خم‌ها و اتصال در تابلوها را آسان‌تر می‌کند. این مزیت در نصب‌های فشرده و پلن‌های زمانی کوتاه بسیار مفید است.

حفاظت مکانیکی و دوام

ضخامت عایق 1.2 mm و روکش 1.8 mm حفاظت مکانیکی و الکتریکی مناسبی فراهم می‌آورند؛ روکش ضخیم‌تر در برابر سایش، ضربه‌های سطحی و تماس‌های مکانیکی مقاومت بالاتری دارد.

مدیریت مسیر و کاهش تعداد کابل‌ها

وجود چهار هادی با سطح مقطع بالا در یک روکش واحد باعث نظم‌دهی مسیر و کاهش تعداد کابل‌های لازم می‌شود که در کاهش زمان اجرا و هزینه‌های کلی پروژه اثرگذار است.

محاسبات فنی (مقاومت، افت ولتاژ و مثال‌های عددی)

برای انتخاب درست کابل، محاسبه مقاومت بر متر و افت ولتاژ اهمیت دارد. در اینجا محاسبات مهم با گام‌های عددی آورده شده است.

تبدیل مقاومت به Ω/m

• مقاومت اعلام‌شده: 0.78 Ω/km
• تبدیل به Ω/m: 0.78 ÷ 1000 = 0.00078 Ω/m

(گام به گام: 0.78 per 1000 m → هر متر برابر است با 0.78/1000 = 0.00078 Ω)

محاسبه افت ولتاژ به ازای هر متر برای جریان نمونه

فرض کنید جریان I = 106 A (جریان مجاز).

• V_drop_per_m = I × R_per_m = 106 × 0.00078.
  محاسبه گام‌به‌گام:
• 100 × 0.00078 = 0.078
• 6 × 0.00078 = 0.00468
• مجموع = 0.078 + 0.00468 = 0.08268 V/m

بنابراین افت ولتاژ به ازای هر متر در جریان 106 A برابر 0.08268 V/m است.

مثال 1 — افت ولتاژ برای طول یک‌طرفه 20 m در جریان 106 A

• V_drop_total = 0.08268 × 20 = 1.6536 V.
  (گام به گام: 0.08268 × 2 = 0.16536 → ×10 برای 20 m → 1.6536)
• درصد افت نسبت به 230 V = (1.6536 ÷ 230) × 100.
  محاسبه: 1.6536 ÷ 230 ≈ 0.00719 → ×100 ≈ 0.72%

نتیجه: برای جریان نامی 106 A و طول یک‌طرفه 20 m، افت ولتاژ حدود 1.65 V (~0.72%) خواهد بود که مقدار بسیار خوبی است.

مثال 2 — افت ولتاژ برای طول یک‌طرفه 30 m و جریان 106 A

• V_drop_total = 0.08268 × 30 = 2.4804 V.
• درصد افت ≈ (2.4804 ÷ 230) × 100 ≈ 1.08%

مثال 3 — مثال با جریان متفاوت: جریان 80 A و طول 25 m

ابتدا V_drop_per_m برای I = 80 A:

• 80 × 0.00078 = (8 × 0.00078) × 10 = 0.00624 × 10 = 0.0624 V/m.
  افت برای 25 m: V_drop_total = 0.0624 × 25 = 1.56 V.
  درصد افت ≈ (1.56 ÷ 230) × 100 ≈ 0.68%

نکته: در محاسبات دقیق‌تر برای حلقه رفت و برگشت باید دو برابر طول یک‌طرفه یا مقاومت هر دو هادی را در نظر گرفت — یعنی اگر محاسبه افت حلقه‌ای مدنظر است، مقدار فوق را در 2 ضرب کنید.

نکات نصب، Derating و ایمنی کابل افشان مسی 25 × 4 افشار نژاد

شرایط Derating و دمای محیط

مقادیر جریان مجاز عموماً برای نصب منفرد در هوا و دمای محیط 30°C اعلام می‌شوند. اگر کابل در دسته‌های چندتایی قرار گیرد، داخل لوله نصب شود یا در دمای محیط بالاتر کار کند، باید ضرایب کاهش (derating) اعمال گردد که جریان مجاز را کاهش می‌دهد. برای پروژه‌های حساس حتماً از جداول استاندارد مرجع یا مشورت فنی استفاده کنید.

انتخاب تجهیزات حفاظتی

برای حفاظت صحیح باید کلیدها و فیوزهایی انتخاب شوند که همزمان با جریان دائمی و جریان راه‌اندازی (در صورت موتورها) سازگار باشند. رعایت هماهنگی بین کابل و حفاظ‌ها از بروز حرارت بیش از حد و آسیب به کابل جلوگیری می‌کند.

اتصالات هادی افشان

در اتصالات از فیش کابل‌شو (ferrule) یا ترمینال‌های پرس‌شده استفاده کنید تا از افزایش مقاومت تماس و گرم‌شدن نقطه‌ای جلوگیری شود. پیچ‌ها را مطابق گشتاور توصیه‌شده ببندید.

حفاظت مکانیکی و محیطی

اگر کابل در معرض سایش، ضربه، نور خورشید مستقیم یا مواد شیمیایی قرار دارد، از محافظ مکانیکی (کانال فلزی، لوله محافظ) یا انواع کابل با روکش ویژه استفاده کنید.

نگهداری دوره‌ای

بازدید منظم نقاط اتصال، بررسی تغییرات رنگ یا بوی سوختگی، و کنترل دما در نقاط اتصال به صورت دوره‌ای ضروری است. هر گونه آسیب به عایق یا روکش باید سریعاً برطرف شود.

سوالات متداول (FAQ)

آیا این کابل برای نصب در فضای باز مناسب است؟

روکش استاندارد این کابل برای نصب داخلی طراحی شده است؛ برای نصب‌های فضای باز یا در معرض مستقیم UV و رطوبت بهتر است از نوع با روکش مقاوم یا از محافظ مکانیکی استفاده کنید.

آیا می‌توان از این کابل برای موتورهای بزرگ استفاده کرد؟

بله — کابل 25×4 برای موتورهای متوسط تا بزرگ مناسب است، اما باید جریان راه‌اندازی موتور، طول مسیر و افت ولتاژ در زمان راه‌اندازی را بررسی و تجهیز حفاظت مناسب را انتخاب کرد.

چگونه طول و سطح مقطع مناسب را انتخاب کنم؟

بر اساس جریان دائمی بار، طول مسیر، و حد مجاز افت ولتاژ تصمیم بگیرید. اگر در انتخاب تردید دارید، تیم فنی ما می‌تواند محاسبات دقیق جریان، افت ولتاژ و derating را برای شرایط شما انجام دهد.

توصیه‌های خرید و سفارش

• واحد فروش: 1 meter — قبل از ثبت سفارش طول دقیق مسیر را محاسبه کنید.
• برای سفارش‌های عمده با واحد فروش تماس بگیرید تا قیمت عمده، زمان تأمین و شرایط تحویل اعلام شود.
• در صورت نیاز به مدارک فنی یا گواهی‌نامه‌های استاندارد هنگام سفارش ذکر کنید تا مدارک مرتبط ارائه گردد.
• در پروژه‌های حساس یا نصب‌های غیرمعمول، از مشاوره فنی بهره ببرید تا انتخاب کابل و تجهیزات حفاظتی مطابق استاندارد انجام شود.
