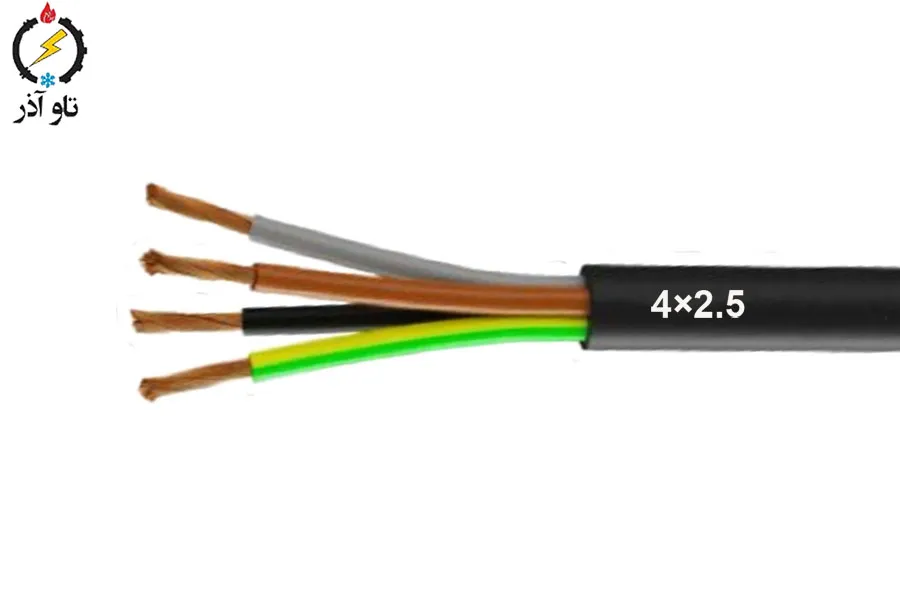

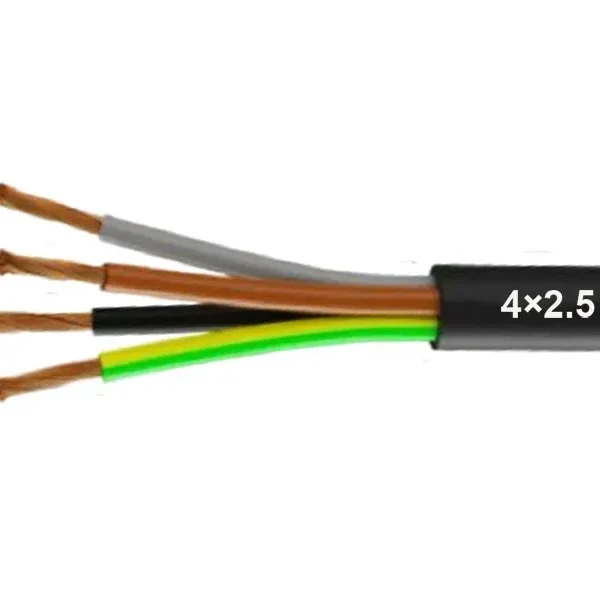

کابل افشان مسی 2.5 × 4 افشار نژاد خراسان (1 متر)

معرفی کلی محصول کابل افشان مسی 2.5 × 4 افشار نژاد

کابل افشان مسی 2.5 × 4 ساخت افشار نژاد خراسان یک کابل چهار‌رشته‌ای استاندارد است که هر هادی آن دارای سطح مقطع نامی 2.5 mm² است. این کابل ترکیبی از انعطاف‌پذیری هادی افشان و ظرفیت جریان مناسب را در قالب یک روکش منسجم ارائه می‌دهد و برای توزیع برق داخلی، تغذیه تابلوهای فرعی، کابل‌کشی مدارهای سه‌فاز کوچک و کاربردهای رابط در ساختمان‌ها و کارگاه‌ها مناسب است. واحد فروش به‌صورت 1 meter عرضه می‌شود تا امکان سفارش متری برای پروژه‌های مختلف فراهم باشد.

چرا همین کابل را انتخاب کنیم؟

وجود چهار هادی 2.5 mm² در یک روکش باعث می‌شود که بتوان با یک کابل چند هادی مختلف را در یک مسیر منظم و کم‌حجم جا داد؛ این امر در مواردی که فضا محدود است یا نیاز به سه فاز + نول یا دو مدار مستقل در یک مسیر وجود دارد، مزیت بزرگی است. ساختار افشان هادی نیز نصب در کانال‌ها، داکت‌ها و مسیرهای خم‌دار را تسهیل می‌کند.

مشخصات فنی کامل کابل افشان مسی 2.5 × 4 افشار نژاد

در این بخش مشخصات فنی پایه کابل به‌صورت دقیق ارائه شده است:

• سازنده (برند): افشار نژاد خراسان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• تعداد و سطح مقطع هادی‌ها: 4 × 2.5 mm² (چهار‌رشته، هر رشته 2.5 mm²)
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 0.8 mm
• ضخامت روکش (Sheath): 1.1 mm
• میانگین قطر خارجی کابل: 11.1 mm
• حداکثر مقاومت هادی در 20°C: 7.48 Ω/km
• جریان مجاز در هوای 30°C: 26 A
• وزن تقریبی: 207 kg/km
• طول واحد فروش: 1 meter

این پارامترها برای محاسبات الکتریکی، طراحی مسیر، تعیین قطر لوله یا داکت و انتخاب تجهیزات حفاظتی (فیوز/کلید) اهمیت دارند.

کاربردها و موارد استفاده کابل افشان مسی 2.5 × 4 افشار نژاد

کابل 2.5 × 4 به دلیل ترکیب سطح مقطع مناسب و ساختار چندرشته‌ای در بسیاری از پروژه‌ها کاربرد دارد:

کاربردهای مسکونی و ساختمانی

• تغذیه مدارهای سه‌فاز کوچک یا ترکیب سه فاز + نول برای یونیت‌های خاص.
• اتصال تابلوهای فرعی به تابلو اصلی در ساختمان‌های مسکونی یا تجاری.
• کابل‌کشی در آشپزخانه‌ها، واحدهای خدماتی و فضاهایی که نظم و یکپارچگی کابل‌کشی اهمیت دارد.

کاربردهای تجاری و اداری

• تامین برق برای دستگاه‌ها و یونیت‌های تهویه مطبوع کوچک، یونیت‌های تجاری و روشنایی‌های بزرگ.
• کابل‌کشی در دفاتر و فروشگاه‌ها برای مسیرهای چند مدار که استفاده از چند کابل مجزا دشوار یا نامنظم است.

کاربردهای صنعتی سبک و تولیدی

• کابل رابط در ماشین‌آلات سبک یا خطوط تولید که نیاز به چند هادی در یک روکش دارند.
• سیم‌کشی تابلوهای کنترل و پست‌های توزیع کوچک در کارگاه‌ها.

مزایا و ویژگی‌های کلیدی

چند مزیت مهم این کابل که در انتخاب آن تاثیرگذارند:

صرفه‌جویی در فضا و سازمان‌دهی مسیرها

با داشتن چهار هادی داخل یک روکش، نیاز به کشیدن چند کابل مجزا از بین می‌رود و مسیرها منظم‌تر، کم‌حجم‌تر و ایمن‌تر خواهند بود.

انعطاف‌پذیری برای نصب‌های پیچیده

هادی افشان رشته‌ای امکان عبور از مسیرهای خمیده، نصب در داخل کانال‌های تنگ و اتصال به ترمینال‌های فشرده را آسان می‌کند که در نصب‌های شهری و داخلی اهمیت دارد.

ظرفیت جریان مناسب و افت ولتاژ کنترل‌شده

با مقاومت هادی 7.48 Ω/km و جریان مجاز 26 A (در هوای 30°C)، این کابل برای مدارهای پریز، روشنایی و بارهای متوسط عملکرد قابل قبولی دارد؛ افت ولتاژ در طول‌های معمولی ساختمان در محدوده قابل قبول خواهد بود که نمونه محاسبات در بخش بعدی آورده شده است.

حفاظت مکانیکی و ایمنی اولیه

ضخامت عایق 0.8 mm و روکش 1.1 mm حفاظت مکانیکی و الکتریکی اولیه فراهم می‌کنند؛ با این حال در محیط‌های خاص (برخورد با روغن، تماس مکانیکی شدید، فضای باز) ممکن است نیاز به محافظت اضافی باشد.

نمونه محاسبه مقاومت و افت ولتاژ

برای درک بهتر عملکرد کابل، مقاومت هادی و محاسبه افت ولتاژ اهمیت دارد. مقاومت اعلام‌شده 7.48 Ω/km معادل 0.00748 Ω/m است.

مثال محاسبه

فرض کنید می‌خواهیم کابل با طول یک‌طرفه 10 m را برای تغذیه باری با جریان 20 A استفاده کنیم.

• مقاومت به ازای هر متر: R_per_m = 7.48 ÷ 1000 = 0.00748 Ω/m
• افت ولتاژ به ازای هر متر: V_drop_per_m = I × R_per_m = 20 × 0.00748 = 0.1496 V/m
• افت ولتاژ کل برای طول 10 m: V_drop_total = 0.1496 × 10 = 1.496 V
• اگر ولتاژ سیستم 230 V باشد، درصد افت ولتاژ ≈ (1.496 ÷ 230) × 100 ≈ 0.65%

این مقدار افت ولتاژ برای بیشتر کاربردهای روشنایی و مصرف‌کننده‌های معمول قابل قبول است. در صورت افزایش طول یا جریان، افت ولتاژ افزایش می‌یابد و ممکن است نیاز به سطح مقطع بزرگ‌تر باشد.

مثال با جریان مجاز

برای جریان مجاز 26 A و طول 10 m:

• V_drop_per_m = 26 × 0.00748 = 0.19448 V/m
• V_drop_total = 0.19448 × 10 = 1.9448 V → درصد ≈ 0.85%

توجه: این محاسبات برای یک هادی رفت محاسبه شده‌اند؛ در محاسبات دقیق حلقه رفت و برگشت (loop) باید مقاومت مسیر برگشت را نیز لحاظ کنید.

مقایسه و جایگاه در بین گزینه‌های مشابه

برای تصمیم‌گیری بهتر، مقایسه این کابل با گزینه‌های دیگر مفید است.

2.5 × 4 در مقابل 2.5 × 3 یا 2.5 × 2

• 2.5 × 3: اگر تنها سه هادی لازم دارید (مثلاً سه فاز) ممکن است 2.5 × 3 مناسب باشد و حجم کمتری اشغال کند.

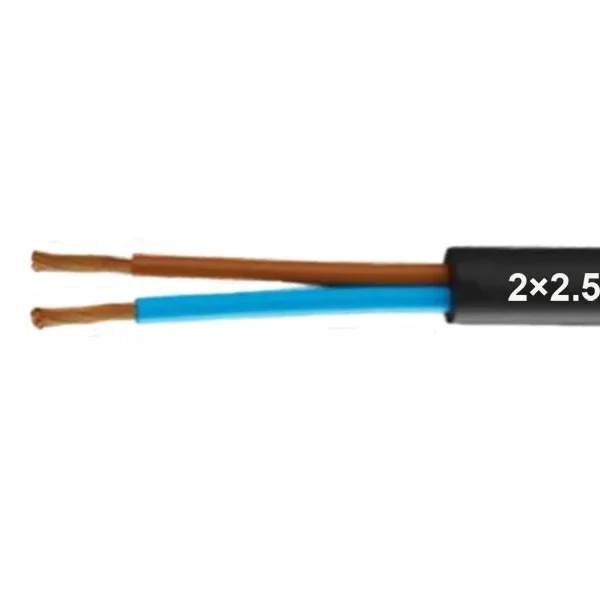

• 2.5 × 2: برای مدارهای تک فاز ساده یا روشنایی که فقط فاز و نول نیاز است، 2.5 × 2 اقتصادی‌تر است.
• 2.5 × 4: زمانی مناسب است که بخواهید سه فاز + نول یا دو مدار مستقل را یکپارچه در یک کابل داشته باشید.

2.5 × 4 در مقابل 4 × 4

• هر دو چهار‌رشته هستند اما اگر جریان‌های هر مدار بالاتر باشد ممکن است 4 mm² مناسب‌تر باشد. 2.5 mm² برای بارهای متوسط مناسب است؛ برای بارهای سنگین‌تر سطح مقطع را افزایش دهید.

افشان در مقابل مفتولی

• افشان: انعطاف‌پذیری بالا، مناسب برای اتصال داخل تابلوها و مسیریابی خمیده.
• مفتولی: ساختار صلب‌تر، مناسب برای مسیرهای ثابت و مواردی که هادی نباید حرکت کند.

نصب، نگهداری و نکات ایمنی

رعایت دستورالعمل‌های نصب و نگهداری ضروری است تا عمر مفید و ایمنی کابل تضمین شود.

نکات نصب

• از ابزارهای استاندارد برای لخت‌کردن عایق استفاده کنید تا رشته‌های هادی افشان آسیب نبینند.
• در اتصالات از فیش‌های پرس‌شده یا ترمینال‌های مناسب برای هادی افشان بهره ببرید تا اتصال مطمئن و بدون گرم‌شدن حاصل شود.
• شعاع خم کابل را رعایت کنید؛ خم‌های تند می‌توانند به رشته‌ها آسیب زده و عمر کابل را کاهش دهند.
• از کشش بیش از حد هنگام کشیدن کابل خودداری کنید تا ساختار رشته‌ای آسیب نبیند.

نگهداری و بازرسی دوره‌ای

• به‌صورت منظم عایق و روکش را از نظر بریدگی، سوختگی یا خوردگی بررسی کنید.
• نقاط اتصال را جهت افزایش دما و تماس‌های شل بررسی کنید؛ هرگونه افزایش دما نشان‌دهنده مشکل در اتصال یا بار بیش از حد است.
• در صورت مشاهده هرگونه آسیب مکانیکی یا تغییر مشخص در عایق، کابل را تعویض کنید.

هشدارهای ایمنی

• قبل از هر کار بر روی سیستم، برق مدار را قطع نمایید.
• سطح مقطع را متناسب با جریان مورد انتظار انتخاب کنید تا از گرم‌شدن و خطر آتش جلوگیری شود.
• نصب را مطابق استانداردهای ملی و مقررات محلی انجام دهید و در پروژه‌های حساس از مهندس برق مشورت بگیرید.

سوالات متداول (FAQ)

آیا این کابل برای فضای باز مناسب است؟

به‌طور کلی کابل‌های افشان با روکش استاندارد برای نصب مستقیم در فضای باز مناسب نیستند مگر اینکه دارای روکش یا محافظ ویژه (مقاومت در برابر UV و رطوبت) باشند. برای فضای باز از کابل‌های مخصوص یا پوشش محافظ استفاده کنید.

جریان مجاز 26 A در چه شرایطی صدق می‌کند؟

این مقدار برای نصب در هوا و دمای محیط 30°C تعیین شده است. در صورت نصب در دسته (bunched cables)، داخل لوله یا در دمای بالاتر باید از جداول استاندارد برای اعمال ضرایب کاهش (derating) استفاده شود.

چگونه طول مورد نیاز و افت ولتاژ را محاسبه کنم؟

طول مسیر را از نقطه منبع تا محل مصرف اندازه‌گیری کنید و اگر نیاز به محاسبه حلقه دارید، طول رفت و برگشت را جمع کنید. برای محاسبه افت ولتاژ از مقاومت هادی (Ω/m) و جریان مصرفی استفاده کنید یا از تیم فنی ما برای محاسبات دقیق کمک بگیرید.

توصیه‌های خرید و سفارش

• واحد فروش 1 meter است؛ طول مورد نیاز خود را به متر محاسبه و اعلام کنید.
• برای سفارش‌های عمده از واحد فروش درخواست قیمت عمده و زمان تأمین نمایید تا بهترین شرایط برای شما ارائه شود.
• در صورت نیاز به مدارک استاندارد یا تست‌های خاص هنگام سفارش یادآور شوید تا اطلاعات و گواهی‌های لازم همراه کالا ارائه گردد.
• اگر در انتخاب سطح مقطع یا نوع کابل تردید دارید، تیم فنی ما آماده است تا با محاسبات جریان، افت ولتاژ و شرایط نصب شما را راهنمایی کند.
