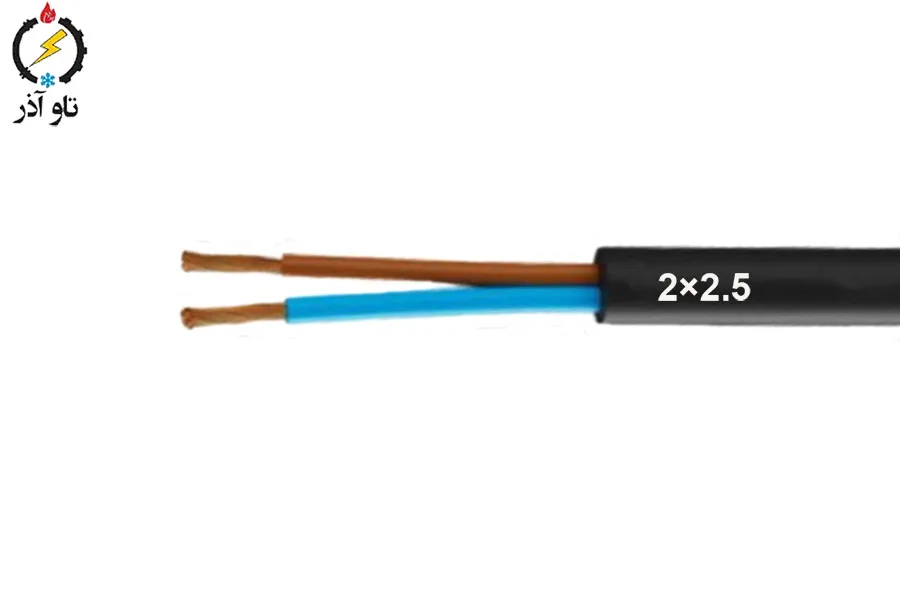

کابل افشان مسی 2.5 × 2 افشار نژاد خراسان (1 متر)

معرفی کلی محصول کابل افشان مسی 2.5 × 2 افشار نژاد

کابل افشان مسی 2.5 × 2 تولید افشار نژاد خراسان یک گزینه استاندارد، اقتصادی و کاربردی برای مسیرهای دو‌رشته‌ای است که به همزمانی انعطاف‌پذیری و توان انتقال مناسب نیاز دارند. این کابل، هر دو هادی را در یک روکش واحد قرار می‌دهد و به‌خاطر هادی افشان (رشته‌ای) نصب در مسیرهای خمیده، داخل داکت‌ها و کابل‌کش‌ها را بسیار ساده‌تر می‌کند. واحد فروش بر اساس 1 meter است تا مشتریان امکان سفارش طول دقیق مورد نیاز را داشته باشند.

مناسب چه کاربردهایی است؟

کابل 2.5 × 2 معمولاً در مدارهای روشنایی، مدارهای پریز ساده، کابل‌های رابط دستگاه‌های پرتابل و در مواردی که دو هادی (فاز و نول) کافی است، استفاده می‌شود. این کابل برای نصب‌های مسکونی، اداری، فروشگاهی و برخی کاربردهای صنعتی سبک بسیار مناسب است.

مشخصات فنی کامل کابل افشان مسی 2.5 × 2 افشار نژاد

در ادامه مشخصات فنی پایه کابل به‌صورت منظم آورده شده است:

• سازنده (برند): افشار نژاد خراسان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• تعداد و سطح مقطع هادی‌ها: 2 × 2.5 mm²
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 0.8 mm
• ضخامت روکش (Sheath): 1.0 mm
• میانگین قطر خارجی کابل: 9.4 mm
• حداکثر مقاومت هادی در 20°C: 7.48 Ω/km
• جریان مجاز در هوای 30°C: 26 A
• وزن تقریبی: 136 kg/km
• واحد فروش: 1 meter

این مشخصات پایه برای مهندسی برق، انتخاب کلید/فیوز، محاسبات افت ولتاژ و طراحی مسیرهای کابل‌کشی حیاتی هستند.

کاربردها و موارد استفاده کابل افشان مسی 2.5 × 2 افشار نژاد

کابل افشان 2.5 × 2 کاربرد گسترده‌ای دارد؛ در زیر موارد معمول آورده شده است.

کاربردهای مسکونی و روشنایی

• تغذیه چراغ‌ها، لوسترها و مدارهای روشنایی داخلی.
• استفاده برای پریزهای کم‌مصرف یا مدارهای تک فاز در واحدهای مسکونی.
• کابل رابط لوازم خانگی سبک و تجهیزات پرتابل.

کاربردهای تجاری و اداری

• سیم‌کشی دفاتر، فروشگاه‌ها و فضاهای تجاری برای چراغ‌ها و تجهیزات کم‌مصرف.
• تغذیه تابلوهای کوچک و یونیت‌های روشنایی خطی.

کاربردهای صنعتی سبک و تولیدی

• کابل رابط در ماشین‌آلات سبک که نیاز به جابجایی یا انعطاف دارند.
• تغذیه اجزای فرمان و کنترل در تابلوهای کوچک.
• استفاده در خطوط تولید سبک که بارهای متوسط تا کم دارند.

مزایا و ویژگی‌های کلیدی

چند دلیل فنی و عملی که این کابل را به گزینه‌ای مطلوب تبدیل می‌کند:

انعطاف‌پذیری بالا و نصب آسان

هادی افشان رشته‌ای نسبت به مفتولی بسیار منعطف‌تر است؛ این ویژگی نصب در مسیرهای پیچیده، اتصال به ترمینال‌های فشرده و کشیدن کابل در کانال‌های تنگ را ساده می‌کند.

ظرفیت جریان مناسب و راندمان الکتریکی

با سطح مقطع 2.5 mm² و مقاومت هادی 7.48 Ω/km، این کابل می‌تواند جریان‌های متوسط را با افت ولتاژ کنترل‌شده منتقل کند. جریان مجاز 26 A در هوای 30°C آن را برای بسیاری از مدارهای پریز و روشنایی مناسب می‌سازد.

عایق و روکش محافظ

ضخامت عایق 0.8 mm و روکش 1.0 mm حفاظت اولیه الکتریکی و مکانیکی مناسبی فراهم می‌آورند؛ این ترکیب برای استفاده داخلی و محافظت در برابر سایش سطحی کافی است.

مدیریت مسیر و حجم مناسب

میانگین قطر 9.4 mm و وزن 136 kg/km باعث می‌شود کابل نه زیاد حجیم باشد و نه سنگین؛ این امر نصب در کانال‌ها و داکت‌ها را تسهیل می‌کند و موجب صرفه‌جویی در فضا می‌گردد.

محاسبات فنی و مثال‌های عملی

محاسبه افت ولتاژ و درنظر گرفتن مقاومت هادی برای انتخاب درست کابل ضروریست. به‌دقت محاسبات زیر را بررسی کنید.

مقدار مقاومت به ازای هر متر

مقاومت اعلام‌شده: 7.48 Ω/km برای تبدیل به مقاومت بر متر: 7.48 ÷ 1000 = 0.00748 Ω/m (محاسبه گام‌به‌گام: 7.48 Ω per 1000 m → هر متر برابر است با 7.48/1000 = 0.00748 Ω) مثال 1 — محاسبه افت ولتاژ برای جریان نمونه 20 A و طول 10 m (H3)

• I = 20 A
• R_per_m = 0.00748 Ω/m
• افت ولتاژ به ازای هر متر = I × R_per_m = 20 × 0.00748 = 0.1496 V/m (محاسبه: 20×0.007 = 0.14؛ 20×0.00048 = 0.0096؛ مجموع = 0.1496)
• برای طول 10 m: V_drop_total = 0.1496 × 10 = 1.496 V
• درصد افت نسبت به 230 V: (1.496 ÷ 230) × 100 = 0.65% تقریباً. (محاسبه تقریبی: 1.496/230 ≈ 0.006506 → درصد ≈ 0.6506 → حدود 0.65%)

این مقدار افت ولتاژ برای بسیاری از کاربردهای روشنایی و بارهای معمولی قابل قبول است. مثال 2 — محاسبه در جریان مجاز 26 A و طول 10 m (H3)

• I = 26 A (جریان مجاز)
• V_drop_per_m = 26 × 0.00748 = 0.19448 V/m (محاسبه: 26×0.007 = 0.182; 26×0.00048 = 0.01248; مجموع = 0.19448)
• برای 10 m: V_drop_total = 0.19448 × 10 = 1.9448 V
• درصد افت نسبت به 230 V: (1.9448 ÷ 230) × 100 ≈ 0.85%

این نشان می‌دهد حتی در جریان حداکثر نامی، افت ولتاژ در طول‌های کوتاه معمولاً در محدوده قابل قبول قرار دارد؛ با این حال برای مسیرهای طولانی یا بارهای حساس پیشنهاد می‌شود سطح مقطع بزرگ‌تر در نظر گرفته شود یا محاسبات دقیق‌تری انجام شود.

نکته در مورد شرایط نصب

جریان مجاز 26 A برای هوای 30°C و نصب منفرد (not bunched) اعلام شده است. اگر کابل در بسته‌های چندتایی قرار گیرد یا در لوله مسدود نصب شود، باید ضرایب کاهش (derating) اعمال شود که موجب کاهش جریان مجاز می‌شود. همچنین دمای محیط بالاتر نیز جریان مجاز را کاهش می‌دهد.

نکات نصب، نگهداری و ایمنی کابل افشان مسی 2.5 × 2 افشار نژاد

رعایت دستورالعمل‌های نصب و نگهداری حیاتی است تا کابل عملکرد ایمن و عمر طولانی داشته باشد.

نکات نصب

• از ابزار استاندارد و مخصوص لخت‌کردن عایق استفاده کنید تا رشته‌های افشان آسیب نبینند.
• در اتصالات از ترمینال‌ها یا فیش‌های مناسب هادی افشان (کابل‌شوی یا فیش پرس) بهره ببرید تا از شل‌شدن و گرم‌شدن اتصال جلوگیری شود.
• شعاع خم کابل را رعایت کنید؛ خم‌های تند می‌توانند به رشته‌ها آسیب زده و عمر کابل را کاهش دهند.
• از کشش بیش از حد هنگام کشیدن کابل جلوگیری کنید تا ساختار رشته‌ای آسیب نبیند.

نگهداری و بازرسی دوره‌ای

• به‌صورت منظم وضعیت عایق و روکش را بررسی کنید و هر گونه بریدگی، سوختگی یا خوردگی را فوراً اصلاح یا تعویض کنید.
• نقاط اتصال را از نظر افزایش دما بازدید کنید؛ افزایش دما معمولاً نشانه اتصال ضعیف یا بار بیش از حد است.
• در صورت مشاهده تغییر رنگ یا بوی سوختگی، فوراً برق را قطع و بررسی فنی انجام دهید.

هشدارهای ایمنی

• پیش از هرگونه عملیات برقی، برق مدار را قطع کنید.
• سطح مقطع کابل را متناسب با جریان مصرفی انتخاب کنید تا از گرم‌شدن بیش از حد و خطر آتش جلوگیری شود.
• نصب را مطابق مقررات ملی و استانداردهای محلی (برق ساختمان) انجام دهید.

سوالات متداول (FAQ)

آیا این کابل برای فضای باز مناسب است؟

به‌طور کلی کابل‌های افشان با روکش استاندارد برای نصب مستقیم در فضای باز مناسب نیستند مگر اینکه دارای روکش یا محافظ ویژه (مقاومت در برابر UV و رطوبت) باشند. برای فضای باز از کابل‌های مخصوص یا حفاظ اضافه استفاده کنید.

این کابل برای چه تجهیزاتی مناسب‌تر است؟

کابل 2.5 × 2 مناسب مدارهای روشنایی، پریزهای سبک، کابل‌های رابط و تجهیزات پرتابل است. برای بارهای سنگین یا موتورهای بزرگ بهتر است از سطوح مقطع بالاتر استفاده شود.

چگونه طول مورد نیاز را محاسبه کنم؟

طول مسیر از نقطه منبع تا محل مصرف را اندازه‌گیری کنید. در محاسبه افت ولتاژ، طول رفت و برگشت (loop) را نیز در نظر بگیرید. برای سفارش متری کافی است طول کل را به واحد فروش اعلام کنید.

آیا می‌توانم برای نصب داخل لوله از این کابل استفاده کنم؟

می‌توانید، اما نصب داخل لوله ممکن است باعث افزایش دمای کابل شود؛ در این شرایط باید از جداول استاندارد برای تعیین جریان مجاز و اعمال ضرایب کاهش استفاده کنید.

توصیه‌های خرید و سفارش

• طول مورد نیاز خود را دقیق محاسبه کنید؛ واحد فروش 1 meter است.
• برای سفارش‌های عمده از واحد فروش درخواست قیمت عمده و زمان تأمین نمایید.
• در صورت نیاز به مستندات فنی یا گواهی‌های استاندارد هنگام سفارش ذکر کنید تا مدارک مرتبط ارائه شود.
• اگر در انتخاب سطح مقطع یا شرایط نصب تردید دارید، تیم فنی ما آماده مشاوره و محاسبات دقیق (جریان، افت ولتاژ و derating) است.
