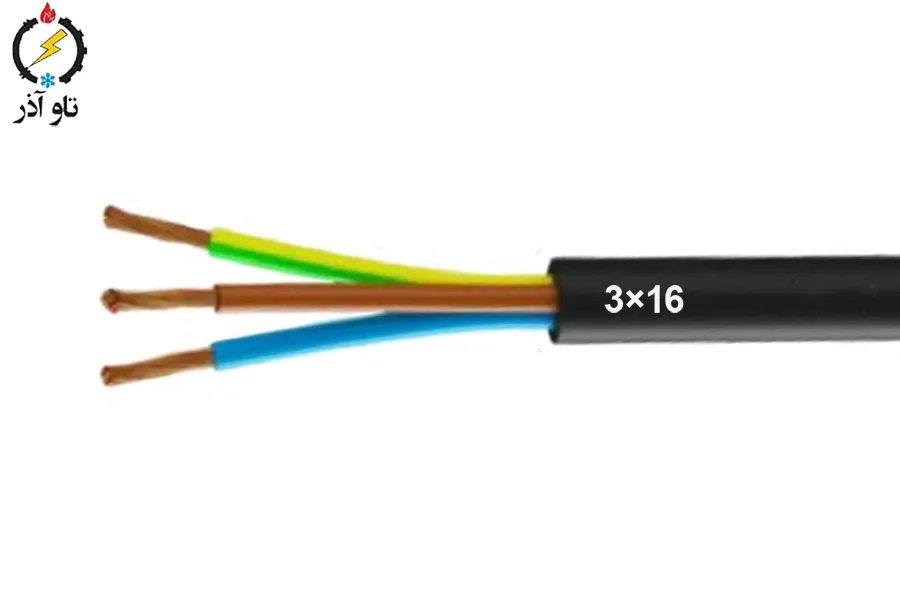

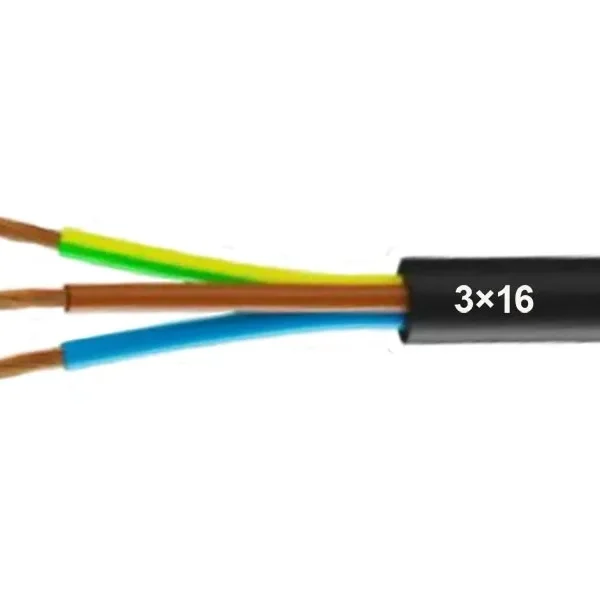

کابل افشان مسی 16×3 افشار نژاد خراسان (1 متر)

معرفی کابل افشان مسی 16×3 افشار نژاد خراسان

کابل افشان مسی 16×3 تولید برند معتبر افشار نژاد خراسان یکی از گزینه‌های قابل‌اعتماد برای انتقال توان در پروژه‌های ساختمانی، صنعتی و تأسیساتی است. این کابل با سطح مقطع نامی هادی 16 mm² در 3 رشته، طراحی شده تا جریان‌های تا 79 A را در دمای محیط 30°C تحمل کند و با ولتاژ نامی 500 VAC مناسب برای شبکه‌های توزیع و تابلوهای برق کوچک تا متوسط باشد. در ادامه مشخصات فنی، کاربردها، مزایا، نکات نصب و نگهداری، مقایسه با گزینه‌های مشابه و دلایل انتخاب این کابل توضیح داده می‌شود.

مشخصات فنی کابل افشان مسی 16×3 (خلاصه)

• نام محصول: کابل افشان مسی 16×3 افشار نژاد خراسان (1 متر)
• سازنده (برند): افشار نژاد خراسان
• ولتاژ نامی: 500 VAC
• سطح مقطع هادی: 16 mm² × 3 رشته (16×3)
• ضخامت عایق: 1 mm
• ضخامت روکش (غلاف بیرونی): 1.6 mm
• میانگین قطر خارجی: 20.5 mm
• حداکثر مقاومت هادی در 20°C: 1.21 ohm/km (معادل 0.00121 ohm/m)
• جریان مجاز در هوای 30°C: 79 A
• وزن تقریبی: 810 kg/km (معادل 0.81 kg/m)
• نوع کابل: کابل افشان (Flexible Copper Cable)

ویژگی‌های فنی و عملکرد هادی

هادی مسی افشان و مزایای آن

هادی مسی با ساختار افشان (strand) در مقایسه با هادی مفتولی، انعطاف‌پذیری بسیار بیشتری دارد که نصب در مسیرهای دارای خم یا حرکت را ساده‌تر می‌کند. هادی 16 mm² برای توزیع برق تابلوها، موتورهای کوچک تا متوسط، و مسیرهایی که نیاز به جریان تا حدود 79 A دارند مناسب است. نصب در محیط‌های تابلو و مجاری قابل دسترسی که نیاز به خم‌های مکرر دارند از جمله موارد کاربردی این کابل است.

مقاومت هادی و افت ولتاژ

مقاومت هادی اعلام‌شده 1.21 ohm/km در 20°C نشان‌دهنده هدایت الکتریکی مناسب برای کاهش افت ولتاژ در مسیرهای معمولی است. این مقدار معادل 0.00121 ohm/m است، یعنی برای هر متر کابل مقاومت بسیار کم و در نتیجه افت ولتاژ محدود خواهد بود. برای طراحی دقیق مدار و انتخاب سایز کابل بهتر است طول مسیر و جریان بار را مدنظر قرار دهید تا افت ولتاژ در محدوده مجاز باقی بماند.

خواص عایق و غلاف

ضخامت عایق و حفاظت الکتریکی

عایق با ضخامت 1 mm برای حفاظت هادی در برابر تلفات و اختلالات سطحی کافی است. در بسیاری از کاربردها این ضخامت عایق، همراه با استانداردهای متداول، پوشش حرارتی و الکتریکی مناسبی فراهم می‌کند.

ضخامت روکش و مقاومت مکانیکی

روکش بیرونی 1.6 mm سطح حفاظتی مکانیکی خوبی فراهم می‌نماید که کابل را در برابر سایش جزئی، تماس‌های محیطی و شرایط نصب محافظت می‌کند. این ضخامت برای استفاده در کابل‌کشی‌های داخلی، کانال‌ها و مسیرهای محافظت‌شده مناسب است.

جریان مجاز و شرایط بهره‌برداری

جریان مجاز اعلام‌شده

جریان مجاز در هوای 30°C برابر 79 A است. این مقدار باید در طراحی مدارها مبنا قرار گیرد اما توجه داشته باشید که عوامل زیر می‌توانند جریان مجاز مؤثر را تغییر دهند:

• دمای محیط (افزایش دما باعث کاهش جریان مجاز می‌شود).
• نحوه نصب (در هوا، داخل کانال، دفن و غیره).
• تعداد کابل‌های دسته‌شده (تثبیت حرارتی در حالت دسته‌بندی).
• نوع بار (مداوم یا گذرا).

توصیه‌های طراحی

در صورتی که کابلها در دسته بیش از یک کابل نصب شوند یا در محیط‌های با دمای بالاتر از 30°C کار کنند، از ضریب تصحیح مربوطه استفاده کنید تا از گرم‌شدن بیش از حد و کاهش عمر عایق جلوگیری شود.

کاربردهای رایج کابل افشان مسی 16×3

• توزیع برق در تابلوهای برق و تابلوهای توزیع محلی.
• تغذیه موتورهای کوچک تا متوسط و ماشین‌آلات صنعتی سبک.
• اتصال دستگاه‌ها و تجهیزات صنعتی که نیاز به انعطاف و حرکت محدود دارند.
• مسیرهای کابلی داخل ساختمان‌ها، کارگاه‌ها و فضاهای صنعتی که نیاز به کابل افشان دارند.
• سیستم‌های مولد و UPS و مصارف مشابه که نیاز به کابل با هادی مسی و قابلیت حمل جریان بالاتر دارند.

مزایا و نقاط قوت نسبت به کابل‌های مشابه

• هادی مسی افشان: انعطاف‌پذیری بالا و نصب آسان.
• سطح مقطع 16 mm²: مناسب برای بارهای با جریان تا 79 A بدون افزایش نامتعادل در افت ولتاژ.
• ضخامت عایق و روکش استاندارد: ترکیب محافظت الکتریکی و مکانیکی مناسب.
• وزن قابل پیش‌بینی: 810 kg/km (0.81 kg/m) برای برنامه‌ریزی حمل و نصب.
• برند شناخته‌شده: افشار نژاد خراسان سابقه تولید محصولات با کیفیت را دارد که می‌تواند در تضمین کیفیت موثر باشد.

نکات نصب، ایمنی و نگهداری

نکات نصب

• از خم‌های تند و متعدد که ممکن است به ساختار افشان آسیب بزند خودداری کنید؛ شعاع خمش مناسب را رعایت نمایید.
• در مسیرهای دارای ارتعاش زیاد، از بست‌ها و گیره‌های مناسب برای جلوگیری از حرکت طولی کابل استفاده کنید.
• در محل‌های با دمای بالا یا نصب در دسته، ضرایب تصحیح جریان را لحاظ کنید.
• انتهای کابل را با روش‌های استاندارد (پرس سرسیم، لحیم یا کلمپ مناسب) تجهیز کنید تا تماس الکتریکی مطمئن برقرار شود.

نگهداری و بازرسی

• بازرسی دوره‌ای جهت بررسی سایش، شکستگی پوشش یا افزایش دما در نقاط اتصال انجام شود.
• در صورت مشاهده نشتی جریان، افزایش دما یا تغییر رنگ عایق، کابل باید تعویض یا تعمیر شود.
• ذخیره‌سازی کابل در محیط خشک و دور از نور مستقیم خورشید و منابع حرارتی انجام شود.

مقایسه سریع با کابل‌های هم‌رده

• در مقابل کابل مفتولی با همان سطح مقطع: کابل افشان انعطاف‌پذیرتر و نصب در مسیرهای پیچیده را آسان‌تر می‌کند.
• در مقابل کابل با سطح مقطع بالاتر (مثلاً 25 mm²): کابل 16 mm² سبک‌تر و اقتصادی‌تر برای بارهای تا 79 A است؛ ولی برای بارهای بالاتر یا طول مسیرهای بسیار طولانی ممکن است نیاز به سایز بزرگ‌تر باشد.
• در مقابل برندهای دیگر: انتخاب بین برندها باید بر اساس گواهی‌ها، استانداردها و تست‌های کیفیت انجام شده صورت گیرد؛ افشار نژاد خراسان یکی از تولیدکنندگان شناخته‌شده با تاریخچه تولید محصولات سیم و کابل است.

پرسش‌های متداول (FAQ)

آیا این کابل برای نصب در زیرزمین یا داخل خاک مناسب است؟

این کابل به صورت عمومی برای نصب در کانال‌ها، داخل تابلو و مسیرهای محافظت‌شده طراحی شده است. برای نصب در خاک یا شرایط خاص باید مشخصات تولیدکننده و استانداردهای مربوطه را بررسی نمایید.

آیا می‌توان از این کابل برای موتورهای صنعتی استفاده کرد؟

بله، برای موتورهای با جریان نامی تا حدود 79 A و در شرایط نصب استاندارد قابل استفاده است. برای موتورهای با جریان بالاتر یا راه‌اندازی مکرر بهتر است با محاسبات دقیق‌تر انتخاب صورت گیرد.

طول استاندارد فروش چگونه است؟

در فروش جزئی، این محصول در واحد 1 متر نیز عرضه می‌شود. برای سفارش عمده معمولاً در رول‌ها یا شاخه‌های استاندارد تولیدکننده ارائه می‌گردد.

چرا باید کابل افشان مسی 16×3 افشار نژاد خراسان را انتخاب کنید؟

• عملکرد قابل‌اطمینان: هادی مسی و مشخصات فنی مطابق نیازهای رایج صنعت تضمین کننده عملکرد مطلوب هستند.
• انعطاف‌پذیری و سهولت نصب: ساختار افشان نصب را در مسیرهای دارای خم و حرکت ساده می‌کند.
• ارزش اقتصادی: سطح مقطع 16 mm² برای بسیاری از کاربردها توازن بین هزینه و عملکرد را فراهم می‌آورد.
• محافظت مکانیکی مناسب: ضخامت روکش 1.6 mm حفاظت کافی در بسیاری از شرایط نصب فراهم می‌نماید.

معرفی شرکت تاو آذر سهند و چرا از ما بخرید

تتاو آذر سهند، با بیش از 18 سال سابقه در تأمین و توزیع تجهیزات برقی و سیم و کابل، یکی از منابع معتبر برای خرید کابل‌های صنعتی و ساختمانی در ایران است. ما ارائه‌دهنده انواع کابل‌های افشان و مفتولی از برندهای معتبر از جمله افشار نژاد خراسان بوده و تمرکز خود را بر کیفیت، خدمات پس از فروش و مشاوره فنی قرار داده‌ایم. دلایل اصلی که مشتریان ما را انتخاب می‌کنند عبارت‌اند از:

• تجربه و سابقه: بیش از 18 سال فعالیت در بازار سیم و کابل و آشنایی با نیازهای پروژه‌های کوچک تا بزرگ.
• تضمین اصالت کالا: تأمین از تولیدکنندگان معتبر و ارائه گواهی‌ها و مشخصات فنی واقعی.
• مشاوره فنی رایگان: راهنمایی در انتخاب سایز، محاسبات افت ولتاژ، و نکات نصب برای کاهش هزینه و افزایش ایمنی.
• ارسال سریع و بسته‌بندی مطمئن: مدیریت لجستیک و ارسال به موقع به سراسر کشور.
• خدمات پس از فروش: پشتیبانی در صورت بروز سؤال یا نیاز به گارانتی و تائیدیه‌ها.

برای مشاوره خرید، استعلام قیمت و سفارش کابل افشان مسی 16×3 افشار نژاد خراسان تماس بگیرید: 02177751990
تیم فنی تاو آذر سهند آماده است تا با محاسبه دقیق نیازهای شما، بهترین راه‌حل اقتصادی و فنی را پیشنهاد دهد.
