کابل افشان مسی 16 × 5 افشار نژاد خراشان (1 متر)

معرفی کلی محصول

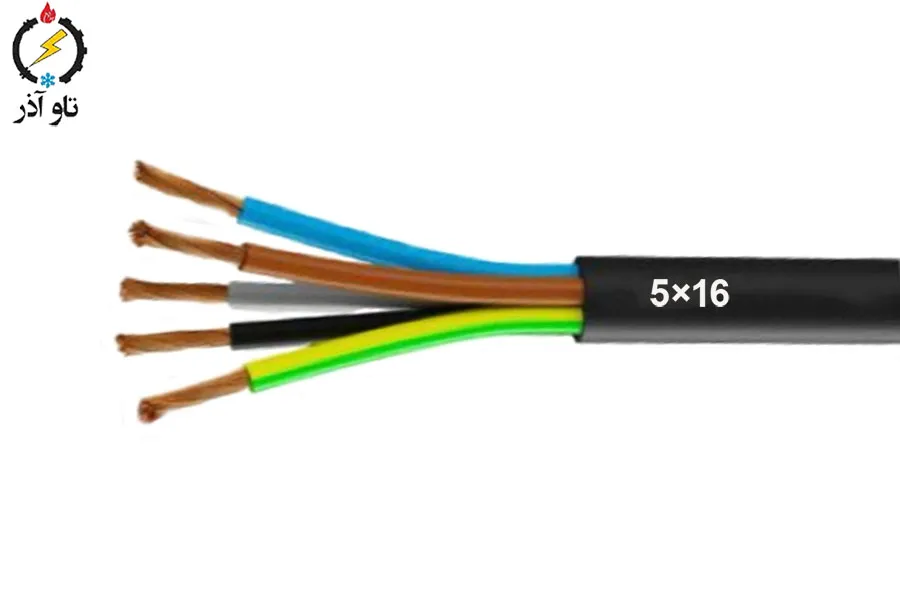

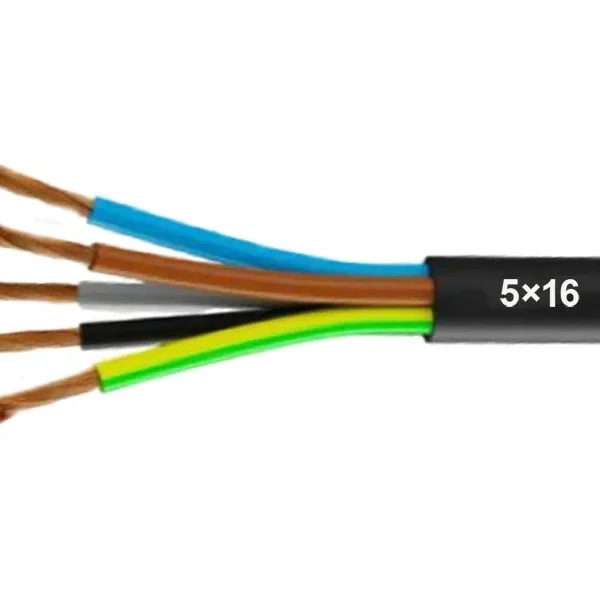

کابل افشان مسی 16 × 5 تولید افشار نژاد خراشان یک کابل صنعتی-تجاری چند‌رشته‌ای است که پنج هادی مجزا با سطح مقطع 16 mm² را در یک روکش منظم گرد هم آورده است. این کابل مناسب پروژه‌های توزیع داخلی توان بالا، تغذیه تابلوهای فرعی، سیستم‌های سه‌فاز همراه با نول و ارت (L1, L2, L3, N, PE)، و مسیرهای بین تابلوها در ساختمان‌های تجاری و صنعتی می‌باشد. ساختار افشان هادی، ترکیبی از هدایت بالا و امکان نصب در تابلوها و داکت‌های محدود را فراهم می‌کند؛ در عین حال ضخامت روکش و عایق مقاومت مکانیکی و ایمنی مطلوبی ارائه می‌دهد.

مشخصات فنی کامل

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• تعداد و سطح مقطع هادی‌ها: 5 × 16 mm²
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 1 mm
• ضخامت روکش (Sheath): 1.7 mm
• میانگین قطر خارجی کابل: 25 mm
• حداکثر مقاومت هادی در 20°C: 1.21 Ω/km
• جریان مجاز در هوای 30°C: 59.25 A
• وزن تقریبی: 1250 kg/km
• واحد فروش: 1 meter

کاربردها و موارد استفاده

توزیع سه‌فاز و تابلوهای فرعی

این کابل ایده‌آل برای اتصال تابلوهای فرعی به تابلو اصلی، تغذیه یونیت‌های تهویه مرکزی، پمپ‌ها، و موتورهای متوسط است که نیاز به سه فاز به‌همراه نول و ارت دارند.

مراکز داده، اتاق‌های برق و زیرساخت ساختمان‌ها

در مسیرهای داخلی مراکز داده یا اتاق‌های برق که نظم کابل‌ها و ظرفیت جریان بالا اهمیت دارد، کابل 16×5 امکان یکپارچه‌سازی فازها، نول و ارت در یک پوشش منسجم را فراهم می‌آورد.

کارگاه‌ها و مصارف صنعتی سبک تا متوسط

برای خطوط تولید، ماشین‌آلات چندموتوره و پنل‌های کنترل صنعتی که چند مدار تغذیه نیاز دارند، این کابل گزینه‌ای مناسب و کم‌حجم است.

مزایا و ویژگی‌های کلیدی کابل افشان مسی 16 × 5 افشار نژاد

هدایت الکتریکی بالا و افت ولتاژ کم

با مقاومت هادی اعلام‌شده 1.21 Ω/km (معادل 0.00121 Ω/m) این کابل افت ولتاژ کمتری نسبت به کابل‌های با سطح مقطع کوچکتر دارد، که در مسیرهای طولانی و بارهای حساس اهمیت ویژه‌ای دارد.

ساختار افشان و سهولت نصب

هادی‌های رشته‌ای (افشان) امکان انعطاف‌پذیری مناسب در هنگام کشش و نصب در کانال‌ها و تابلوها را فراهم می‌کنند و نصب در مسیرهای خم‌دار را تسهیل می‌نمایند.

حفاظت مکانیکی و دوام

ضخامت عایق 1 mm و روکش 1.7 mm محافظت کافی در برابر سایش سطحی و فشار مکانیکی معمول را ارائه می‌دهند؛ در صورت نیاز به نصب در محیط‌های خورنده یا فضای باز، می‌توان از محافظ‌های خارجی یا انواع خاص با روکش مقاوم‌تر استفاده کرد.

نظم مسیر و صرفه‌جویی در فضا

وجود پنج هادی در یک روکش واحد باعث کاهش تعداد کابل‌های مجزا، نظم بهتر در داکت‌ها و تابلوها و سرعت بالاتر در اجرا و نگهداری می‌شود.

محاسبات فنی — مقاومت و مثال‌های عددی

برای درک عملکرد واقعی کابل بهتر است مقاومت هادی را به Ω/m تبدیل و چند مثال افت ولتاژ را محاسبه کنیم.

• مقاومت هادی: 1.21 Ω/km = 1.21 ÷ 1000 = 0.00121 Ω/m.
• وزن بر متر: 1250 ÷ 1000 = 1.25 kg/m.

مثال 1 — افت ولتاژ برای جریان نامی و طول نمونه

فرض کنیم از کابل برای یک مدار سه‌فاز استفاده می‌کنیم که هر فاز جریان 59.25 A را حمل می‌کند و طول یک‌طرفه کابل 20 m است.

1. مقاومت به ازای هر متر: R_per_m = 0.00121 Ω/m.
2. افت ولتاژ به ازای هر متر: V_drop_per_m = I × R_per_m = 59.25 × 0.00121 = 0.0716925 V/m.
   • (گام به گام: 59.25 × 121 = 7169.25 → تقسیم بر 100000 → 0.0716925)
3. افت ولتاژ کل برای 20 m: V_drop_total = 0.0716925 × 20 = 1.43385 V.
4. درصد افت نسبت به 230 V: (1.43385 ÷ 230) × 100 ≈ 0.62%.

نتیجه: حتی در جریان نامی و برای طول 20 m، افت ولتاژ حدود 1.43 V (~0.62%) است — مقداری بسیار کم و مطلوب برای اغلب کاربردهای صنعتی و توزیع.

مثال 2 — شرایط طول بلندتر یا جریان بالاتر

فرض جریان 80 A و طول یک‌طرفه 30 m:

• V_drop_per_m = 80 × 0.00121 = 0.0968 V/m.
• V_drop_total = 0.0968 × 30 = 2.904 V.
• درصد افت ≈ (2.904 ÷ 230) × 100 ≈ 1.26%.

توضیح: در این شرایط نیز افت ولتاژ زیر حدود رایج طراحی (معمولاً تا 3%) باقی می‌ماند، اما برای پروژه‌هایی که کمتر از 1% افت نیاز دارند بهتر است مسیر کوتاه‌تر شود یا سطح مقطع افزایش یابد.

نکات طراحی و انتخاب کابل افشان مسی 16 × 5 افشار نژاد

شرایط نصب و Derating

جریان مجاز 59.25 A برای نصب منفرد در هوا و دمای محیط 30°C اعلام شده است. در صورتی که کابل در دسته‌های چندتایی قرار گیرد، داخل لوله یا کانال با تهویه ضعیف نصب شود، یا دمای محیط بالاتر باشد، باید ضرایب کاهش (derating) اعمال گردد تا از افزایش دمای هادی جلوگیری شود.

انتخاب کلید و فیوز مناسب

برای حفاظت صحیح از کابل و تجهیزات متصل، باید کلید و فیوز مناسب با توجه به جریان دائمی، جریان راه‌اندازی (در مورد موتورها) و مشخصات کابل انتخاب شود. توصیه می‌شود در کاربردهای موتوری، جریان راه‌اندازی و زمان اجرای راه‌اندازی را مدنظر قرار داده و از کلیدهای حفاظت مناسب استفاده نمایید.

حفاظت مکانیکی و محیطی

اگر کابل در معرض ضربه، سایش، رطوبت یا تابش مستقیم خورشید قرار دارد، از روکش‌های محافظ، داکت‌های فلزی یا انواع کابل با روکش مقاوم استفاده کنید تا طول عمر و ایمنی ارتقا یابد.

اتصالات هادی افشان

برای کاهش مقاومت تماس در نقاط اتصال از فیش‌های پرس‌شونده (ferrule)، ترمینال‌های مناسب و پیچ‌های با گشتاور توصیه‌شده استفاده کنید تا از گرم‌شدن نقاط اتصال جلوگیری شود.

نصب، نگهداری و نکات ایمنی کابل افشان مسی 16 × 5 افشار نژاد

نکات نصب عملی

• از ابزار مناسب برای لخت‌کردن و پرس اتصالات استفاده کنید تا رشته‌های افشان آسیب نبینند.
• شعاع خم مجاز را رعایت کرده و از خم‌های تیز خودداری کنید.
• هنگام کشیدن کابل از کشش بیش از حد جلوگیری کنید تا ساختار رشته‌ای هادی صدمه نبیند.

بازرسی دوره‌ای و نگهداری

• به‌صورت دوره‌ای عایق و روکش را از نظر بریدگی، ساییدگی یا نفوذ رطوبت بررسی کنید.
• نقاط اتصال را برای افزایش دما کنترل کنید؛ هر نقطه داغ (hot spot) را سریعاً اصلاح نمایید.
• در صورت بروز هر گونه بوی سوختگی یا دود، برق را قطع و بررسی فنی انجام دهید.

هشدارهای ایمنی

• قبل از هر عملیات برقی، منبع تغذیه را قطع کنید.
• سطح مقطع کابل را مطابق جریان و طول مسیر انتخاب کنید تا از خطرات ناشی از گرم‌شدن و آتش جلوگیری شود.
• نصب را مطابق مقررات ملی و استانداردهای برقی انجام داده و در صورت نیاز از مشاوره مهندس برق بهره ببرید.

سوالات متداول (FAQ)

آیا کابل 16×5 برای سیستم سه‌فاز با ارت مناسب است؟

بله — کابل پنج‌رشته 16×5 معمولاً برای سیستم‌های سه‌فاز همراه با نول و ارت مناسب است؛ اما انتخاب نهایی باید براساس جریان بار، طول مسیر و شرایط نصب انجام شود.

آیا می‌توان این کابل را در فضای باز نصب کرد؟

روکش استاندارد داخلی برای فضای باز مناسب نیست مگر اینکه از نوع با روکش مقاوم در برابر UV و رطوبت استفاده شود یا کابل در محافظ مکانیکی قرار گیرد.

چگونه جریان مجاز را در شرایط دسته‌ای یا لوله‌کشی محاسبه کنم؟

در این موارد باید از جداول استاندارد مربوط به derating استفاده کنید یا با تیم فنی مشورت نمایید تا ضرایب مناسب براساس تعداد کابل‌ها، دمای محیط و نوع نصب اعمال شود.
