کابل افشان مسی 16 + 25 × 3 افشار نژاد خراسان (1 متر)

کابل افشان مسی 16 + 25 × 3 افشار نژاد خراسان (1 متر)

متا دیسکریپشن: کابل افشان مسی (16 + 25×3) افشار نژاد خراشان — سه‌فاز: 3 × 25 mm² و نول: 16 mm²، ولتاژ نامی 500 VAC. مناسب برای اتصال تابلوها، تغذیه موتورها و مسیرهای توزیع داخلی. سفارش متری: 1 meter — تماس: 02177751990.

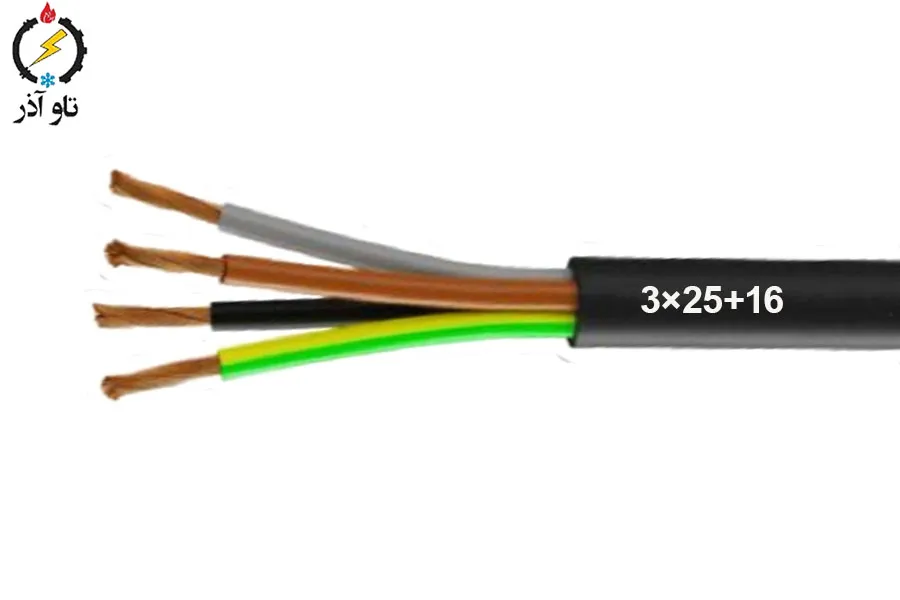

معرفی کلی محصول کابل افشان مسی 16 + 25 × 3 افشار نژاد

کابل افشان مسی (16 + 25 × 3) ساخت افشار نژاد خراشان یک راهکار حرفه‌ای و جمع‌وجور برای پروژه‌هایی است که نیاز به ترکیب سه هادی فاز با سطح مقطع بالای 25 mm² و یک هادی نول با سطح مقطع 16 mm² دارند. این کانفیگ معمولاً برای سیستم‌های سه‌فاز که نیاز به ظرفیت بالای انتقال برق، نظم مسیر کابل‌کشی و سهولت نصب دارند کاربرد دارد؛ مثال‌هایی شامل تغذیه تابلوهای فرعی، خطوط بین تابلوها، تغذیه ژنراتورها یا UPS، و تامین برق موتورهای بزرگ و یونیت‌های تهویه مرکزی است. واحد فروش: 1 meter تا مشتری بتواند متراژ دقیق پروژه را متناسب سفارش دهد.

مشخصات فنی اعلام‌شده کابل افشان مسی 16 + 25 × 3 افشار نژاد

• نوع کابل: کابل افشان
• سازنده (برند): افشار نژاد خراشان
• پیکربندی هادی‌ها: (16 + 25 × 3) → نول: 1 × 16 mm² و فازها: 3 × 25 mm²
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter

توجه: سایر پارامترهایی مانند ضخامت عایق، ضخامت روکش، مقاومت هادی (Ω/km)، جریان مجاز (A)، قطر خارجی و وزن بر حسب کیلومتر معمولاً توسط سازنده به‌صورت مشخص ارائه می‌شود. در صورت نیاز می‌توانیم بر اساس استانداردها و نمونه‌های مشابه مقادیر مرسوم را برای صفحه محصول شما درج کنیم.

چرا این پیکربندی (16 + 25 × 3) را انتخاب کنیم؟

مناسب برای سیستم‌های سه‌فاز با نیاز جریان بالا

وقتی بار سیستم سه‌فاز سنگین است یا چند مصرف‌کننده پرتوان (موتورها، پمپ‌ها، کمپرسورها، یونیت‌های بزرگ HVAC) باید تغذیه شوند، استفاده از هادی‌های فاز با سطح مقطع 25 mm² افت ولتاژ را کاهش می‌دهد و پایداری ولتاژ را در مصرف‌کننده‌ها حفظ می‌کند.

نظم و یکپارچگی مسیر

ترکیب فازها و نول در یک کابل واحد باعث کاهش تعداد کابل‌های مجزا، نظم بیشتر در داکت و تابلو و کاهش تعداد بست‌ها و اتصالات می‌شود که هم در اجرا و هم در نگهداری صرفه‌جویی زمان و هزینه ایجاد می‌کند.

نول با سطح مقطع مجزا

انتخاب نول 16 mm² در این پیکربندی هنگامی منطقی است که جریان نامی نول کمتر از جریان فازها برآورد شده یا به‌منظور صرفه‌جویی در هزینه و حجم کابل‌کشی تصمیم به جداسازی نول گرفته شده است؛ این روش در بسیاری از کاربردهای عملی مرسوم است، اما همواره باید با محاسبات جریان و تعادل بار تطبیق داده شود.

کاربردها و موارد استفاده پیشنهادی

تغذیه تابلوهای فرعی و خطوط بین تابلوها

اتصال تابلو اصلی به تابلوهای فرعی در ساختمان‌های بزرگ، کارگاه‌ها و سوله‌ها که نیاز به جریان بالا دارند.

تغذیه موتورهای سه‌فاز و تجهیزات تهویه مرکزی

موتورهای سه‌فاز متوسط تا بزرگ، پمپ‌ها و دستگاه‌های HVAC که جریان بالایی می‌خواهند و افت ولتاژ پایین برایشان حیاتی است.

مراکز داده و اتاق‌های برق

در مسیرهای بین UPS، ژنراتور و تابلوها برای حفظ نظم و کاهش حجم کابل‌کشی داخلی.

پروژه‌های صنعتی و زیرساختی

خطوط تولید، دستگاه‌های صنعتی پرتوان و هر جایی که نیاز به توزیع سه‌فاز با قابلیت اطمینان و نگهداری آسان وجود دارد.

مزایا و ویژگی‌های کلیدی کابل افشان مسی 16 + 25 × 3 افشار نژاد

کاهش افت ولتاژ و اتلاف توان

هادی‌های 25 mm² به‌واسطه سطح مقطع بزرگ‌تر مقاومت کمتری دارند؛ بنابراین برای طول‌های متوسط تا بلند افت ولتاژ و اتلاف توان کمتر خواهد بود که به کارایی بهتر تجهیزات منجر می‌شود.

نصب سریع و مدیریت مسیر ساده‌تر

یک کابل چند هادی به‌جای چند کابل مجزا زمان نصب، تعداد اتصالات و پیچیدگی مسیر را کاهش می‌دهد؛ این امر در پروژه‌هایی که زمان اجرا مهم است مزیت بزرگی محسوب می‌شود.

انعطاف‌پذیری هادی افشان

ساختار افشان نصب در مسیرهای خم‌دار و اتصال در تابلوهای بزرگ را راحت‌تر می‌کند و به نصاب اجازه می‌دهد کابل را بدون آسیب رساندن به رشته‌ها جاگذاری کند.

اقتصادی در مقابل کارایی

ترکیب 3 × 25 mm² برای فازها و 1 × 16 mm² برای نول توازن بین هزینه و عملکرد را ممکن می‌سازد؛ در صورتی که نول جریان کمتری حمل کند، می‌توان از سطح مقطع کمتر برای نول بهره برد و بدین ترتیب هزینه و حجم کابل کاهش یابد.

نکات طراحی و محاسبه — جهت راهنمایی فنی

چون مقادیر مقاومت هادی، جریان مجاز و قطر خارجی برای این کانفیگ نزد شما ذکر نشده‌اند، در این بخش روش و نکات کلی محاسبه را ارائه می‌کنیم تا بتوانید براساس مشخصات دقیق سازنده محاسبات اجرا را کامل کنید.

اصول محاسبه افت ولتاژ

برای هر فاز:
V_drop (V) = I × R_per_m × L
که در آن I جریان عبوری (A)، R_per_m مقاومت هادی بر حسب Ω/m و L طول یک‌طرفه بر حسب m است. برای محاسبه حلقه رفت و برگشت باید مسیر رفت و برگشت را لحاظ کنید (دو برابر طول یا جمع مقاومت دو هادی).

محاسبه انتخاب نول 16 mm²

اگر جریان تجمعی نول پایین‌تر باشد یا سیستم متعادل سه‌فاز باشد، استفاده از نول 16 mm² متداول است. اما در صورت وجود جریان نامتعادل یا جریان‌های هارمونیکی بالا باید بررسی کنید که نول با سطح مقطع 16 mm² بتواند جریان‌های پیوسته و مقطعی را تحمل کند؛ در غیر این صورت سطح مقطع نول را افزایش دهید.

در نظر گرفتن Derating و شرایط نصب

• جریان مجاز داده‌شده توسط سازنده معمولاً برای نصب منفرد در هوا و دمای 30°C است.
• در صورت نصب داخل لوله، دسته‌ای شدن کابل‌ها یا دمای محیط بالاتر باید ضرایب کاهش (derating) اعمال شود.
• برای نصب دفنی نیز پارامترهای خاص دفن باید رعایت شوند.

پیشنهاد: دریافت مشخصات کامل از سازنده

برای درج دقیق در صفحه محصول و انجام محاسبات افت ولتاژ و انتخاب حفاظت (فیوز/کلید)، بهتر است مشخصات تکمیلی مانند: مقاومت هادی (Ω/km) برای 25 mm² و 16 mm²، جریان مجاز (A) در شرایط مختلف نصب، قطر خارجی کلی کابل، وزن (kg/km)، ضخامت عایق و روکش را از تأمین‌کننده یا دیتاشیت رسمی افشار نژاد خراشان دریافت نمایید. در صورتی که تمایل داشته باشید، ما می‌توانیم بر مبنای نمونه‌های مشابه کارخانه‌ای برایتان مقادیر مرسوم را پیش‌نویس کنیم.

نکات نصب، ایمنی و نگهداری

اتصالات هادی افشان

از فیش‌های پرس (ferrule) یا ترمینال‌های مناسب برای هادی‌های افشان استفاده کنید تا از افزایش مقاومت تماس و نقاط داغ جلوگیری شود.

شعاع خم و نحوه عبور

شعاع خم مجاز را رعایت کنید تا رشته‌ها خسته یا آسیب نبینند. هنگام عبور از مسیرهای تنگ از ابزار کشش کنترل‌شده استفاده کنید.

بازرسی دوره‌ای

نقاط اتصال و ترمینال‌ها را از نظر گرم‌شدن، خوردگی یا شل شدن بررسی کنید. هر نشانه افزایش دما یا تغییر رنگ باید بلافاصله پیگیری شود.

هشدار ایمنی

قبل از هر عملیات بر روی مدار برق را قطع کنید. کابل‌کشی را مطابق مقررات ملی و استانداردهای مرتبط انجام دهید و برای پروژه‌های حساس از محاسبات مهندسی بهره بگیرید.

پرسش‌های متداول (FAQ) — پاسخ‌های کوتاه

آیا این کابل برای نصب در فضای باز مناسب است؟

روکش استاندارد داخلی برای فضای باز مناسب نیست؛ در صورت نصب خارجی از نوع با روکش مقاوم در برابر UV و رطوبت یا محافظ مکانیکی استفاده کنید.

آیا نول 16 mm² کافی است؟

در حالت تعادل بار سه‌فاز و با جریان نامی متناسب، نول 16 mm² معمولاً کافی است؛ اما اگر بار نامتعادل، هارمونیک یا جریان‌های برگشتی زیاد وجود دارد، باید محاسبات دقیق انجام شده و در صورت نیاز نول را افزایش دهید.

چطور جریان مجاز واقعی را بدانم؟

جریان مجاز نهایی وابسته به شرایط نصب (هوا/داخل لوله/باندل)، دمای محیط و تهویه است؛ از دیتاشیت سازنده یا جداول مرجع استاندارد برای تعیین جریان مجاز استفاده کنید.

سفارش، بسته‌بندی و خدمات

• واحد فروش: 1 meter — برش متری و بسته‌بندی طبق درخواست مشتری.
• برای سفارش‌های عمده امکان ارائه قیمت عمده و زمان تأمین وجود دارد.
• در صورت نیاز به مدارک فنی، گواهی‌ها و گزارش تست‌ها هنگام سفارش اعلام کنید تا مدارک مورد نیاز همراه کالا ارائه گردد.
• تیم فنی ما می‌تواند بر اساس اطلاعات پروژه شما محاسبات افت ولتاژ، انتخاب سطح مقطع و پیشنهاد تجهیزات حفاظتی را انجام دهد.

معرفی شرکت تاو آذر سهند و چرا از ما بخرید

شرکت تاو آذر سهند با بیش از 18 سال تجربه در تأمین و توزیع تجهیزات برقی، عرضه‌کننده معتبر انواع سیم و کابل از برندهای مطرح از جمله افشار نژاد خراشان است. ما تضمین می‌کنیم کالای ارائه‌شده اصل، مطابق مشخصات فنی و همراه با پشتیبانی فنی باشد. مزایای خرید از ما شامل: تضمین اصالت کالا، مشاوره فنی تخصصی و رایگان، امکان تامین متراژ دلخواه و بسته‌بندی سفارشی، قیمت رقابتی و پشتیبانی پس از فروش است. برای استعلام قیمت، دریافت دیتاشیت کامل یا سفارش متری این کابل با شماره 02177751990 تماس بگیرید — تیم فروش و مهندسی ما آماده است تا بر اساس شرایط پروژه شما، مشخصات کامل، محاسبات و بهترین پیشنهاد تأمین را ارائه دهد.
