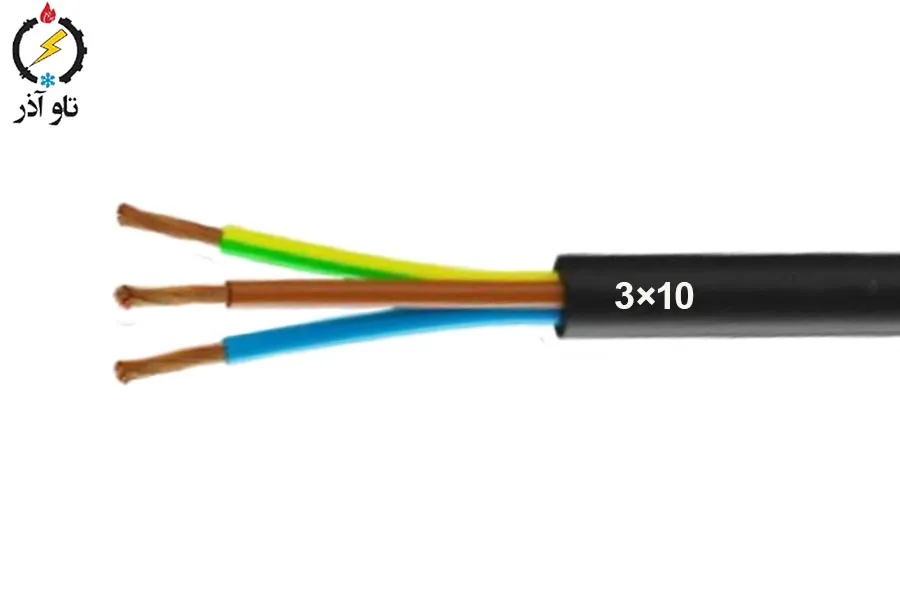

معرفی کابل افشان مسی 10 * 3 افشار نژاد خراسان

کابل افشان مسی 10 * 3 ساخت برند افشار نژاد خراسان یک انتخاب عملی و مطمئن برای انتقال برق در پروژه‌های صنعتی، ساختمانی و تأسیسات داخلی است. این کابل به‌صورت متری (1 meter) عرضه می‌شود و با ترکیب هادی مسی افشان، عایق و روکش استاندارد، برای کاربردهایی که نیاز به انعطاف‌پذیری، هدایت مناسب و تحمل جریان‌های متوسط دارند طراحی شده است. در ادامه مشخصات فنی، کاربردها، نکات نصب و نگهداری، راهنمای انتخاب و دلایل خرید از شرکت تاو آذر سهند آورده شده است.

ویژگی‌های کلیدی کابل افشان مسی 10 * 3

• سازنده (برند): افشار نژاد خراسان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• سطح مقطع نامی هادی: 10 mm² × 3
• ولتاژ نامی: 500 VAC
• ضخامت عایق: 1 mm
• ضخامت روکش: 1.5 mm
• میانگین قطر خارجی: 16.3 mm
• حداکثر مقاومت هادی در 20°C: 1.91 ohm/km
• جریان مجاز در هوای 30°C: 59 A
• وزن تقریبی کابل: 532 kg/km
• بسته‌بندی: متری (1 meter) یا طول مورد نیاز سفارش مشتری

توضیح کوتاه درباره هر مشخصه و اهمیت آن

هادی مسی افشان: هادی افشان باعث می‌شود کابل نرم‌تر و قابل‌انعطاف باشد؛ بنابراین برای مسیرهایی که نیاز به خم‌پذیری، ارتعاش یا حرکت دارند مناسب‌تر است. هادی مسی نسبت به هادی‌های آلومینیومی مقاومت کمتری دارد و هدایت الکتریکی بهتری ارائه می‌دهد که برای کاهش افت ولتاژ و افزایش کارایی اهمیت دارد.

ولتاژ نامی 500 VAC: این مقدار نشان می‌دهد کابل برای سیستم‌های برق متناوب تا ولتاژ نامی 500 ولت طراحی شده است و در بسیاری از کاربردهای روشنایی، موتورها و تابلوها قابل استفاده است. رعایت ولتاژ نامی در انتخاب کابل، ایمنی و عملکرد صحیح سیستم را تضمین می‌کند.

ضخامت عایق 1 mm و ضخامت روکش 1.5 mm: ترکیب مناسب عایق و روکش باعث حفاظت الکتریکی و مکانیکی هادی می‌شود. این ضخامت‌ها برای استفاده در محیط‌های داخلی و مسیرهای محافظت‌شده کافی هستند؛ اما در محیط‌های سنگین یا بیرونی ممکن است نیاز به حفاظت اضافی یا کابل با روکش ضخیم‌تر باشد.

مقاومت هادی 1.91 ohm/km در 20°C: این پارامتر برای محاسبه افت ولتاژ و انتخاب مناسب کابل در طول مسیرهای طولانی حیاتی است. هر چه مقاومت هادی کمتر باشد، افت ولتاژ کاهش می‌یابد.

جریان مجاز 59 A در هوای 30°C: این مقدار نشان‌دهنده مقدار جریانی است که کابل می‌تواند به‌صورت پیوسته و در شرایط مشخص تحمل کند. برای بارهای با راه‌اندازی بالا یا شرایط دمایی متفاوت باید این مقدار با ضرایب تصحیح مورد بازبینی قرار گیرد.

وزن 532 kg/km و قطر خارجی 16.3 mm: اطلاعات مفید برای حمل، نگهداری و تعبیه در کانال‌ها یا لوله‌ها هستند.

کاربردهای رایج کابل افشان مسی 10 * 3

• تامین برق موتورهای کوچک تا متوسط در خطوط تولید و تجهیزات صنعتی
• تغذیه تابلوهای توزیع فرعی و تابلوهای کنترل
• سیستم‌های روشنایی صنعتی و تجاری
• اتصالات انعطاف‌پذیر بین دستگاه‌ها و ماشین‌آلات
• مسیرهای کشی داخل کانال‌ها، داکت‌ها و مجاری که نیاز به کابل قابل‌انعطاف دارند

موارد حیاتی که قبل از نصب باید مد نظر قرار گیرد

1. شرایط محیطی: در صورتی که کابل در معرض رطوبت، تابش مستقیم آفتاب، مواد خورنده یا دمای بالا قرار می‌گیرد، از کابل با روکش مخصوص یا حفاظت مکانیکی استفاده کنید.
2. طول مسیر و افت ولتاژ: برای مسیرهای طولانی محاسبه افت ولتاژ انجام شود؛ در صورت نیاز سطح مقطع بزرگ‌تر انتخاب گردد.
3. جریان راه‌اندازی موتور: در کاربردهای موتوری جریان راه‌اندازی می‌تواند تا چند برابر جریان نامی باشد؛ لذا سایز کابل باید با توجه به این شرط انتخاب شود.
4. حفاظت مکانیکی: در مسیرهایی که احتمال ضربه یا سایش وجود دارد از لوله، ترانک یا گارد محافظ استفاده شود.
5. تعداد هم‌زمانی کابل‌ها: در کانال‌هایی که چند کابل کنار هم قرار می‌گیرند، باید ضرایب کاهش جریان را لحاظ کنید چون تجمع کابل‌ها باعث افزایش دما و کاهش ظرفیت جریان می‌شود.

مزایای استفاده از کابل افشان 10 * 3 افشار نژاد خراسان

• انعطاف‌پذیری بالا و مناسب برای مسیرهای خم‌شونده و اتصال به تجهیزات متحرک
• هادی مسی با هدایت الکتریکی مطلوب که افت ولتاژ را کاهش می‌دهد
• ظرفیت جریان مناسب برای طیف گسترده‌ای از کاربردهای صنعتی و ساختمانی
• ساخت استاندارد از برند شناخته‌شده که ریسک خرابی و عیوب اولیه را کاهش می‌دهد
• مشخصات فنی شفاف که امکان محاسبات مهندسی برای انتخاب صحیح را فراهم می‌آورد

نکته درباره مقاومت هادی و افت ولتاژ

برای محاسبه افت ولتاژ از فرمول‌های استاندارد استفاده کنید و در پروژه‌های حساس یا مسیرهای طولانی محاسبات را دقیق انجام دهید. افت ولتاژ بیش از حد می‌تواند باعث کاهش کارایی دستگاه‌ها، افزایش مصرف انرژی و ایجاد مشکلات در عملکرد موتورها شود.

راهنمای انتخاب و خرید کابل افشان مناسب

• محاسبه جریان واقعی بار و در نظر گرفتن جریان راه‌اندازی برای موتورها
• تعیین طول مسیر و محاسبه افت ولتاژ بر اساس مقاومت هادی و جریان عبوری
• بررسی شرایط نصب (داخلی، بیرونی، مرطوب، در معرض آفتاب یا نه) و انتخاب روکش مناسب
• در صورت وجود تجمع کابل‌ها، اعمال ضرایب تصحیح جریان مطابق استاندارد
• استعلام از تولیدکننده یا فروشنده برای گارانتی، اصالت کالا و تست‌های کیفیتی

نکات نصب عملیاتی

• قبل از نصب کابل را از نظر ظاهر و عیوب بررسی کنید.
• از بست‌های مناسب با فشار متعادل استفاده کنید؛ بستن بیش از حد می‌تواند به عایق آسیب بزند.
• از ترمینال‌های مناسب و ferrule در اتصال هادی‌ها به ترمینال‌ها بهره بگیرید.
• در مسیرهای با احتمال گرمای زیاد یا تجمع کابل‌ها، بازبینی دوره‌ای و رعایت استانداردهای تهویه و فواصل بین کابل‌ها انجام شود.

نگهداری و ایمنی کابل

• بازبینی دوره‌ای برای شناسایی ترک‌ها، سایش یا تغییر رنگ روکش انجام دهید.
• در صورت مشاهده گرمای موضعی یا شل شدن اتصالات، سریعاً قطع و بررسی انجام شود.
• از عبور کابل از کنار لبه‌های تیز یا اجسام نوک‌تیز خودداری کنید.
• در محیط‌های خورنده یا مرطوب، حفاظت اضافی نصب شود.

پرسش‌های متداول (FAQ)

آیا این کابل برای موتورهای صنعتی مناسب است؟
بله، برای موتورهای کوچک تا متوسط مناسب است؛ اما برای موتورها با جریان راه‌اندازی بالا یا کاربردهای دائم کار، انجام محاسبه دقیق و در برخی موارد انتخاب سطح مقطع بزرگ‌تر لازم است.

آیا می‌توان از این کابل در فضای باز استفاده کرد؟
کابل‌های افشان معمولا برای استفاده داخلی طراحی می‌شوند؛ اگر قصد استفاده در فضای باز یا شرایط جوی دارید، از کابل با روکش مخصوص یا محافظ مکانیکی استفاده کنید.

وزن 532 kg/km چه کاربردی دارد؟
این عدد برای برنامه‌ریزی حمل و نقل، نگهداری انبار و نصب مفید است؛ مثلاً برای محاسبه ظرفیت قرقره یا نیروی لازم برای جابجایی مقادیر بالا.

جمع‌بندی و توصیه نهایی

کابل افشان مسی 10 * 3 از برند افشار نژاد خراسان با ویژگی‌هایی مانند سطح مقطع 10 mm²، ولتاژ نامی 500 VAC، جریان مجاز 59 A و مقاومت هادی 1.91 ohm/km، گزینه‌ای مناسب برای بسیاری از کاربردهای روشنایی، تابلوها، موتورها و اتصالات انعطاف‌پذیر است. با این حال همواره توصیه می‌شود قبل از خرید نهایی، شرایط دقیق بار، طول مسیر و محیط نصب را بررسی نموده و در صورت نیاز از مشاوره مهندسی استفاده کنید تا انتخابی بهینه و ایمن داشته باشید.
