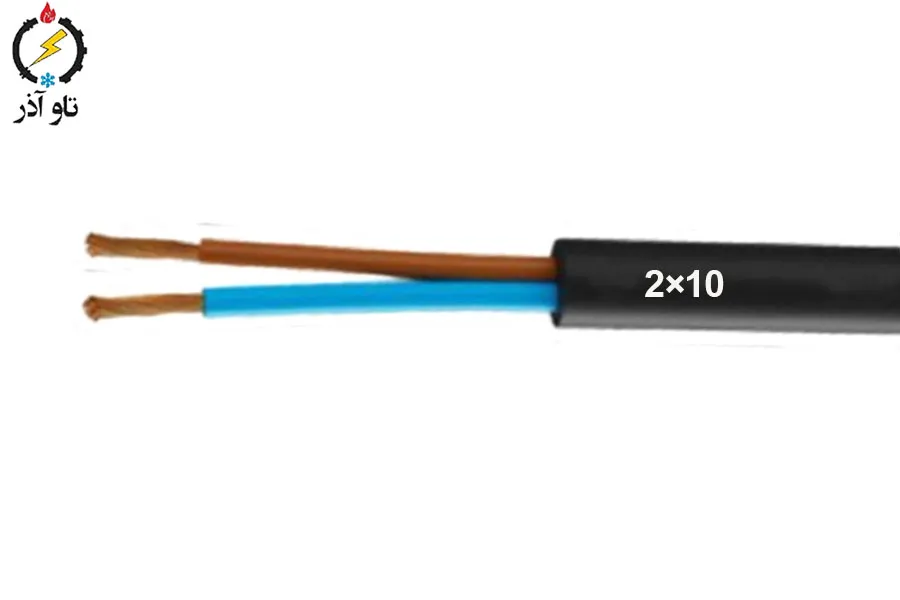

معرفی کلی کابل افشان مسی 10 * 2 افشار نژاد

کابل افشان مسی 10 × 2 از برند افشار نژاد خراشان یک کابل دو‌رشته‌ای انعطاف‌پذیر و پرکاربرد است که برای انتقال توان در مدارهای تک‌فاز یا دو‌رشته مصرفی طراحی شده است. هر هادی این کابل دارای سطح مقطع 10 mm² است و به‌خاطر ساختار افشان نصب در خم‌ها، ورود به ترمینال‌ها و جاگیری در تابلو یا داکت را ساده می‌کند. با ولتاژ نامی 500 VAC، عایق 1 mm و روکش 1.5 mm این کابل برای مصارف صنعتی سبک، تابلوئی، ماشین‌آلات نیمه‌صنعتی و فیدرهای کوتاه تا متوسط مناسب است. واحد فروش: 1 meter — امکان برش متری وجود دارد تا دقیقاً به متراژ پروژه ارائه شود.

مشخصات فنی کابل افشان مسی 10 * 2 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان (Flexible cable)
• پیکربندی: 2 × 10 mm² (دو رشته)
• ولتاژ نامی: 500 VAC
• ضخامت عایق: 1 mm
• ضخامت روکش: 1.5 mm
• میانگین قطر خارجی: 15.8 mm
• حداکثر مقاومت هادی در 20°C: 1.91 Ω/km
• جریان مجاز در هوای 30°C: 59 A
• وزن تقریبی: 400 kg/km (معادل 0.4 kg/m)
• واحد فروش: 1 meter

مزایا و نکات برجسته کابل افشان مسی 10 * 2 افشار نژاد

انعطاف‌پذیری نصب و سهولت کار

هادی‌های افشان این کابل نصب در مسیرهای خم‌دار، اتصال به ترمینال‌های فشرده و جاگذاری در تابلوها را آسان می‌کنند؛ برای نصاب‌ها سرعت اجرا و دقت بالاتری فراهم می‌شود.

مناسب برای مدارهای تک‌فاز و فیدرهای کوتاه

کانفیگ دو‌رشته‌ای با سطح مقطع 10 mm² برای مدارهای تک‌فاز، تغذیه دستگاه‌ها و فیوزهای تا حدود جریان مجاز 59 A مناسب است و در بسیاری از تابلوها و ماشین‌آلات نیمه‌صنعتی کاربرد دارد.

عایق و روکش محافظ — دوام بالاتر

عایق 1 mm و روکش 1.5 mm حفاظت الکتریکی و مکانیکی قابل قبولی ارائه می‌دهد؛ مناسب نصب در کانال‌ها، داکت‌ها و محیط‌های سرپوشیده صنعتی.

اقتصادی و جمع‌وجور

در پروژه‌هایی که نیاز به دو رسانای مجزا دارند، استفاده از کابل 2×10 به‌جای دو کابل منفرد مدیریت مسیر، بست‌ها و اتصالات را ساده‌تر و اقتصادی‌تر می‌کند.

محاسبات فنی و نمونه‌های عددی گام‌به‌گام

(اعداد همه با ارقام انگلیسی نوشته شده‌اند؛ محاسبات بصورت مرحله‌ای آورده شده تا قابل پیگیری و استفاده در صفحه محصول یا محاسبات مهندسی باشد.)

تبدیل پارامترها به واحد مهندسی

• مقاومت اعلامی: 1.91 Ω/km → تبدیل به Ω/m: 1.91 ÷ 1000 = 0.00191 Ω/m.
• وزن اعلامی: 400 kg/km → وزن بر متر: 400 ÷ 1000 = 0.4 kg/m.

فرمول پایه افت ولتاژ

V_drop (one-way) = I × R_per_m × L

• I = جریان (A)
• R_per_m = مقاومت بر حسب Ω/m
• L = طول یک‌طرفه بر حسب m

برای افت حلقه (رفت + برگشت) مقدار بالا را در 2 ضرب کنید یا طول را دو برابر بگیرید. برای محاسبه تقریبی سه‌فاز (در صورت نیاز) از ΔV_3ph ≈ √3 × I × R_per_m × L استفاده می‌شود (برای بار متقارن و cosφ ≈ 1 — برای دقت بیشتر راکتانس را هم در نظر بگیرید).

مثال 1 — جریان نزدیک به جریان مجاز: I = 59 A، L = 20 m (H3)

گام‌به‌گام:

1. R_per_m = 0.00191 Ω/m.
2. V_drop_per_m = I × R_per_m = 59 × 0.00191.
   • 59 × 0.00191 = (60 × 0.00191) − (1 × 0.00191) = 0.1146 − 0.00191 = 0.11269 V/m.
3. V_drop_total (یک‌طرفه) = 0.11269 × 20 = 2.2538 V.
4. درصد افت نسبت به 230 V (یک مدار تک‌فاز مرجع) = (2.2538 ÷ 230) × 100 ≈ 0.98%.
5. افت حلقه (رفت + برگشت) ≈ 2 × 2.2538 = 4.5076 V → درصد نسبت به 230 V ≈ 1.96%.

توضیح: برای مدارهای تک‌فاز مرجع 230 V، افت حلقه معمولاً ملاک مهمی است؛ در این مثال در جریان نامی و طول 20 m افت حلقه زیر 2% است — در بسیاری از کاربردها قابل قبول، اما برای تجهیزات حساس بررسی دقیق‌تر لازم است.

مثال 2 — جریان بیشتر برای برآورد ایمنی: I = 80 A، L = 30 m (H3)

1. V_drop_per_m = 80 × 0.00191 = 0.1528 V/m.
2. V_drop_total = 0.1528 × 30 = 4.584 V.
3. درصد افت نسبت به 230 V = (4.584 ÷ 230) × 100 ≈ 1.99%.
4. افت حلقه ≈ 9.168 V → درصد حلقه نسبت به 230 V ≈ 3.99%.

توضیح: اگر جریان بیش از جریان مجاز طولانی‌مدت شود، کابل گرم می‌شود و شرایط حفاظت و انتخاب کلید باید بازنگری گردد.

مثال 3 — حالت کوتاه و مصرف سبک: I = 30 A، L = 10 m (H3)

1. V_drop_per_m = 30 × 0.00191 = 0.0573 V/m.
2. V_drop_total = 0.0573 × 10 = 0.573 V.
3. درصد افت نسبت به 230 V ≈ 0.25%.

نتیجه: برای مصرف‌های سبک و مسیر کوتاه افت بسیار ناچیز است.

نکات نصب، Derating و انتخاب حفاظتی

نکات عمومی نصب

• هنگام نصب شعاع خم مجاز کابل را رعایت کنید تا رشته‌های افشان آسیب نبینند.
• از کشیدن بیش از حد کابل هنگام عبور از ترانک یا لوله جلوگیری کنید.
• در محل اتصال از فیش کابل‌شو (ferrule) مناسب یا اتصالات پرس‌شده برای هادی افشان استفاده کنید تا مقاومت تماس کم و پایدار بماند.

Derating و شرایط محیطی

• جریان مجاز 59 A معمولاً برای نصب منفرد در هوا و دمای 30°C اعلام می‌شود. اگر کابل در دسته قرار گیرد، داخل لوله یا کانال بسته نصب شود یا دمای محیط بالاتر باشد، باید ضرایب کاهش (derating) اعمال گردد که جریان مجاز کاهش می‌یابد.
• برای نصب در فضای باز، محیط مرطوب یا در معرض دمای بالا از نوع کابل یا روکش مناسب استفاده کنید.

انتخاب کلید و فیوز

• کلید و فیوز باید با توجه به جریان دائمی و جریان راه‌اندازی (در صورت اتصال موتور) انتخاب شوند.
• در صورتی که بار دارای جریان راه‌اندازی بالا است، حفاظت حرارتی و انتخاب منحنی مناسب کلید ضروری است تا هم کابل و هم تجهیز محافظت شوند.

حفاظت مکانیکی

• اگر مسیر در معرض سایش یا ضربه قرار دارد از داکت فلزی یا لوله محافظ استفاده کنید.
• نصب بست‌ها و نگهدارنده‌ها در فواصل مناسب برای جلوگیری از تحمل بار مکانیکی در نقاط خاص توصیه می‌شود.

نگهداری، بازرسی و ایمنی کابل افشان مسی 10 * 2 افشار نژاد

• بازدید بصری دوره‌ای برای شناسایی بریدگی، سایش یا ترک در روکش انجام دهید.
• نقاط اتصال را به‌صورت دوره‌ای (و در پروژه‌های حساس با دوربین حرارتی) کنترل کنید تا نقاط داغ شناسایی شوند.
• در صورت مشاهده بوی سوختگی یا دود، برق را قطع و بررسی فنی انجام دهید.
• ابزار و تجهیزات کار با کابل‌های افشان را مطابق استاندارد و با پوشش عایقی مناسب استفاده کنید.

کاربردهای پیشنهادی

• تغذیه مستقیم دستگاه‌های تک‌فاز با جریان متوسط (کولر صنعتی کوچک، پمپ‌های سبک، یونیت‌های HVAC کوچک).
• کابل رابط تابلوها، فیدرهای کوتاه داخل ساختمان و مسیرهای بین تابلو و ماشین‌آلات.
• کابل‌کشی داخلی تابلوها و اتاق‌های برق که به انعطاف و هادی قابل اعتماد نیاز است.
• پروژه‌های صنعتی سبک و نصب‌های تأسیساتی در مجتمع‌های تجاری و اداری.

سوالات متداول (FAQ)

آیا می‌توان از این کابل برای مسیرهای طولانی استفاده کرد؟

بله، اما برای مسیرهای خیلی طولانی باید افت ولتاژ محاسبه شود و در صورت نیاز سطح مقطع بزرگ‌تر یا تقسیم بار پیشنهاد می‌شود. مثال‌های عددی بالا نشان می‌دهد که در طول‌های متوسط افت برای مصرف‌های نزدیک به جریان مجاز قابل قبول است، اما برای تجهیزات حساس مقادیر افت حلقه باید کمتر از استاندارد مجاز باشد.

آیا این کابل مناسب نصب در فضای باز است؟

روکش استاندارد برای نصب داخلی و محیط‌های سرپوشیده طراحی شده است؛ برای نصب در فضای باز یا در معرض نور UV از نمونه‌های با روکش مخصوص یا محافظ مکانیکی استفاده کنید.

چگونه اتصالات افشان را صحیح اجرا کنم؟

از فیش کابل‌شو (ferrule) مناسب یا اتصالات پرس‌شده با ابزار استاندارد استفاده کنید؛ پیچ‌ها را با گشتاور توصیه‌شده محکم کنید تا از افزایش مقاومت تماس و ایجاد نقطه داغ جلوگیری شود.

سفارش، بسته‌بندی و خدمات فنی

• واحد فروش: 1 meter — امکان برش متری و بسته‌بندی سفارشی.
• برای سفارش‌های پروژه‌ای امکان ارائه دیتاشیت رسمی، گواهی‌های تست و بسته‌بندی روی قرقره وجود دارد.
• تیم فنی ما می‌تواند محاسبات دقیق افت ولتاژ، derating و پیشنهاد حفاظتی مناسب را طبق شرایط نصب شما انجام دهد.
• برای استعلام قیمت، دریافت دیتاشیت یا سفارش تماس بگیرید: 02177751990
