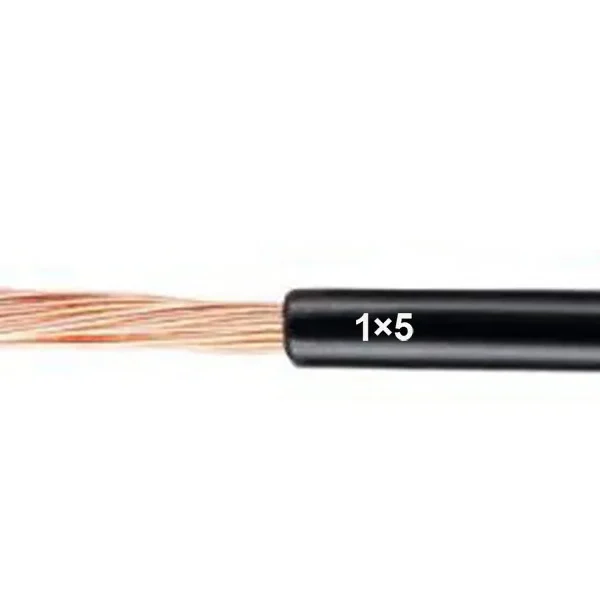

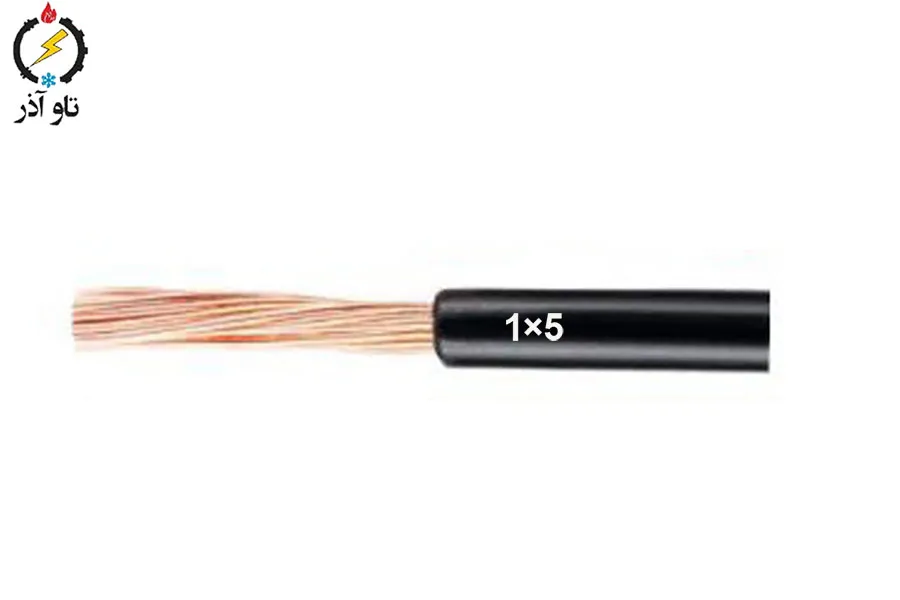

معرفی کلی محصول کابل افشان مسی 1 × 5 افشار نژاد

کابل افشان مسی 1 × 5 تولید شده توسط شرکت معتبر افشار نژاد خراشان یک کابل پنج‌رشته‌ای با هادی‌های افشان و سطح مقطع هر هادی 1 mm² است که برای شبکه‌های توزیع داخلی، تابلوها، کابل‌کشی دستگاه‌ها و مصارف کنترل و روشنایی طراحی شده است. این کابل به‌دلیل ساختار افشان (انعطاف‌پذیر) و داشتن پنج هادی مجزا، گزینه‌ای ایده‌آل برای کاربردهای تکفاز و سیستم‌های کنترل و فرمان و نیز برای نصب در تابلوهای برق و مسیرهای پیچی و خم‌دار محسوب می‌شود. واحد فروش: 1 meter تا امکان برش متری و سفارش دقیق فراهم باشد.

مشخصات فنی کلیدی کابل افشان مسی 1 × 5 افشار نژاد

• سازنده (برند): افشار نژاد خراشان
• نوع کابل: کابل افشان (Flexible cable)
• پیکربندی هادی‌ها: 5 × 1 mm² (پنج رشته هر کدام 1 mm²)
• ولتاژ نامی: 500 VAC
• واحد فروش: 1 meter
• حداکثر مقاومت هادی در 20°C (مرجع): 19.5 Ω/km (معادل 0.0195 Ω/m) — مقدار مرجع که معمولاً در دیتاشیت‌های مشابه برای هادی مسی 1 mm² اعلام می‌شود.
• توضیح: پارامترهای تکمیلی مثل ضخامت عایق، قطر خارجی، ضخامت روکش و وزن بر کیلومتر در دیتاشیت رسمی کارخانه موجود است و در صورت نیاز می‌توان آن‌ها را برای صفحه محصول اضافه نمود.

چه مواقعی از کابل 1 × 5 استفاده می‌کنیم؟ — کاربردها

کابل‌کشی تابلوها و شبکه‌های فرمان

به‌دلیل داشتن پنج هادی مجزا، کابل 1×5 مناسب کابل‌کشی بین ترمینال‌ها در تابلوها، اتصال فرمان موتور، اتصال انواع سنسورها و عملگرها، و مسیرهای کنترل و ارتباطات داخلی است. پنل‌سازان و نصابان تابلو از این نوع کابل برای مرتب‌سازی مسیرها و کاهش تعداد کابل‌ها بهره می‌برند.

مسیرهای روشنایی و کلیدها

برای مسیرهای روشنایی چند شاخه یا مدارهایی که نیاز به چند هادی مجزا (مثلاً فاز، نول و سه سیم کنترل) دارند، این کابل می‌تواند جایگزین مناسبی برای بسته‌ای از سیم‌های جدا باشد و فضای کمتری در داکت اشغال کند.

کابل رابط دستگاه‌ها و تجهیزات سبک

در ماشین‌آلات سبک، واحدهای کنترل، قفسه‌های رک و سیستم‌های الکترونیکی که به چند رسانای کوچک نیاز دارند، کابل 1×5 با هادی 1 mm² انعطاف و سهولت نصب مورد نیاز را فراهم می‌کند.

کاربردهای سیگنال و فرمان

برای سیگنال‌های کم‌جریان و فرمانی که ولتاژ تا حدود 230 V یا کمتر مصرف می‌کنند، این کابل می‌تواند گزینه‌ای مناسب و اقتصادی باشد؛ اما برای سیگنال‌های حساس یا پهنای‌باند بالا از کابل‌های تخصصی شیلددار استفاده کنید.

مزایا و ویژگی‌های کابل افشان مسی 1 × 5 افشار نژاد

انعطاف‌پذیری و سهولت نصب

هادی‌های افشان این کابل باعث می‌شوند نصب در خم‌ها، ورود به ترمینال‌های فشرده و مدیریت کابل‌ها داخل تابلو بسیار ساده‌تر از کابل‌های مفتولی باشد. این ویژگی زمان نصب را کاهش می‌دهد و ریسک آسیب مکانیکی در حین نصب را کم می‌کند.

نظم کابل‌کشی و صرفه‌جویی در فضای داکت

داشتن پنج هادی در یک غلاف واحد باعث می‌شود به‌جای چند سیم مجزا، یک کابل منظم و مرتب نصب کنید؛ این موضوع ترتیب کابل‌ها را در داکت و تابلو حفظ می‌کند و زمان عیب‌یابی و نگهداری را کاهش می‌دهد.

هزینه نصب کمتر و کاهش نقاط اتصال

کاهش تعداد اتصالات و بست‌ها به معنی کاهش نقاط بالقوه خطا و کاهش هزینه نصب است. همچنین کاهش اتصالات به معنی کاهش مقاومت تماس و نقاط داغ بالقوه خواهد بود.

مناسب برای تولید انبوه و برش متری

واحد فروش 1 meter اجازه می‌دهد دقیقا متراژ مورد نیاز پروژه را سفارش دهید و هزینه دورریز کاهش یابد؛ این مزیت به ویژه در پروژه‌های با طول‌های متغیر اقتصادی است.

محاسبات فنی و مثال‌های عددی

در این بخش محاسبات مهندسی پایه برای کمک به تصمیم‌گیری در انتخاب کابل ارائه شده است. همه اعداد با ارقام انگلیسی نوشته شده‌اند و گام‌به‌گام محاسبه شده‌اند تا قابل‌پیگیری باشند.

مقاومت مرجع و تبدیل به Ω/m

• مقاومت مرجع هادی 1 mm²: 19.5 Ω/km.
• تبدیل به Ω/m: 19.5 ÷ 1000 = 0.0195 Ω/m.
  • (گام‌به‌گام: 19.5 per 1000 m → 19.5/1000 = 0.0195)

توجه: مقدار بالا نشان‌دهنده مقاومت بسیار بالاتری نسبت به هادی‌های با سطح مقطع بزرگ است؛ بنابراین برای انتقال جریان‌های بالا یا مسیرهای طولانی این کابل مناسب نیست و باید سطح مقطع بزرگ‌تر انتخاب شود.

فرمول پایه افت ولتاژ

V_drop_one_way = I × R_per_m × L
که در آن:

• I = جریان عبوری (A)
• R_per_m = مقاومت هادی بر حسب Ω/m
• L = طول یک‌طرفه مسیر بر حسب m

برای افت حلقه (رفت و برگشت) مقدار فوق را در 2 ضرب کنید یا طول حلقه را دو برابر لحاظ نمایید.

مثال 1 — کاربرد روشنایی یا مدار فرمان: I = 5 A، L = 20 m (H3)

گام‌به‌گام:

1. R_per_m = 0.0195 Ω/m.
2. V_drop_per_m = I × R_per_m = 5 × 0.0195 = 0.0975 V/m.
   • (محاسبه: 0.0195 × 5 = 0.0975)
3. V_drop_total (یک‌طرفه) = 0.0975 × 20 = 1.95 V.
4. درصد افت نسبت به 230 V = (1.95 ÷ 230) × 100 ≈ 0.85%.
5. افت حلقه (رفت + برگشت) ≈ 3.9 V → درصد ≈ 1.7%.

توضیح: برای مدارهای روشنایی و فرمان با جریان‌های کم این افت معمولاً قابل‌قبول است، اما برای تجهیزات حساس بررسی دقیق‌تری لازم است.

نکته مهندسی — جریان مجاز و انتخاب سایز

هادی 1 mm² به‌طور معمول جریان مجازی در حدود 10–16 A بسته به نوع عایق، ساختار افشان، شرایط نصب (منفرد یا دسته‌ای، داخل لوله یا در هوا) و دمای محیط دارد. برای انتخاب دقیق جریان مجاز و حفاظت (کلید/فیوز) باید دیتاشیت رسمی و جداول استاندارد مربوطه بررسی گردد. اگر نصب در دسته یا داخل کانال بسته است، ضرایب کاهش (derating) باید اعمال شود.

نکات نصب، Derating و حفاظت

شرایط نصب و Derating

• جریان مجاز اعلامی معمولاً برای نصب منفرد در هوا و دمای محیط 30°C اعلام می‌شود.
• در صورت نصب کابل در دسته، داخل لوله یا در دمای محیط بالاتر، باید ضرایب کاهش (derating) اعمال گردد که جریان مجاز نهایی کاهش می‌یابد.
• برای کابل‌های سیگنال و فرمان، در صورت وجود منابع نویز یا میدان‌های قوی الکترومغناطیسی از کابل‌های شیلددار استفاده نمایید.

اتصالات و ترمینال‌گذاری

• برای هادی‌های افشان از فیش کابل‌شو (ferrule) یا اتصالات پرس‌شده استفاده کنید تا از افزایش مقاومت تماس و ایجاد نقاط داغ جلوگیری گردد.
• پیچ‌های ترمینال را با گشتاور توصیه‌شده محکم کنید و از قرار دادن هادی‌های افشان بدون فیش در ترمینال‌های کوچک پرهیز نمایید.

حفاظت مکانیکی و مسیرگذاری

• در مسیرهایی که احتمال سایش یا ضربه وجود دارد از داکت یا لوله محافظ استفاده کنید.
• از گرفتن کابل با بست‌های مناسب و در فواصل معین جهت توزیع بار مکانیکی اطمینان حاصل نمایید تا روکش آسیب نبیند.

انتخاب کلید و فیوز

• کلید و فیوز باید براساس جریان واقعی مدار و توانایی تحمل جریان راه‌اندازی انتخاب شوند. برای مدارهای با موتور یا بار القایی، جریان راه‌اندازی می‌تواند بیشتر از جریان نامی باشد و باید در انتخاب حفاظت لحاظ شود.

نگهداری، بازرسی و توصیه‌های ایمنی

• بازدید بصری دوره‌ای برای شناسایی بریدگی، سوختگی یا خراش در روکش.
• بررسی نقاط اتصال با دوربین حرارتی در پروژه‌های حساس برای شناسایی نقاط داغ.
• در صورت مشاهده بوی سوختگی، دود یا دمای غیرمعمول، فوراً تغذیه را قطع و بررسی فنی انجام دهید.
• هنگام نصب از ابزار مناسب و PPE استفاده کنید و پیش از انجام هر گونه کار برقی از قطع بودن مدار اطمینان حاصل نمایید.

سوالات متداول (FAQ) — کوتاه

آیا کابل 1 × 5 مناسب تغذیه موتور است؟

خیر — هادی 1 mm² برای موتورهای بزرگ و بارهای جریانی بالا مناسب نیست. برای موتورها معمولاً از هادی‌های با سطح مقطع بزرگ‌تر استفاده می‌شود. این کابل مناسب مدارهای فرمان، روشنایی و تجهیزات با جریان کم تا متوسط است.

آیا می‌توان کابل را در فضای باز نصب کرد؟

بستگی به نوع روکش دارد؛ نسخه‌های استاندارد برای نصب داخلی طراحی شده‌اند. برای نصب در فضای باز یا در معرض تابش مستقیم آفتاب و شرایط خورنده از نمونه‌های با روکش مقاوم در برابر UV یا محافظ مکانیکی استفاده کنید.

چگونه طول مناسب را محاسبه کنم؟

طول مسیر را از نقطه منبع تا مصرف‌کننده اندازه بگیرید. برای افت حلقه طول رفت و برگشت را لحاظ کنید (یا مقدار تک‌طرف را در 2 ضرب نمایید). اگر شک دارید، تیم فنی ما می‌تواند محاسبات افت ولتاژ و انتخاب سایز مناسب را برای پروژه شما انجام دهد.

سفارش، بسته‌بندی و مدارک فنی

• واحد فروش: 1 meter — امکان برش متری و بسته‌بندی سفارشی موجود است.
• برای سفارش‌های پروژه‌ای امکان ارائه دیتاشیت رسمی، گواهی‌های تست و بسته‌بندی قرقره‌ای وجود دارد.
• تیم فنی ما آماده ارائه مشاوره در انتخاب سطح مقطع، محاسبات افت ولتاژ، derating و پیشنهاد حفاظتی است.
• استعلام و سفارش: 02177751990
