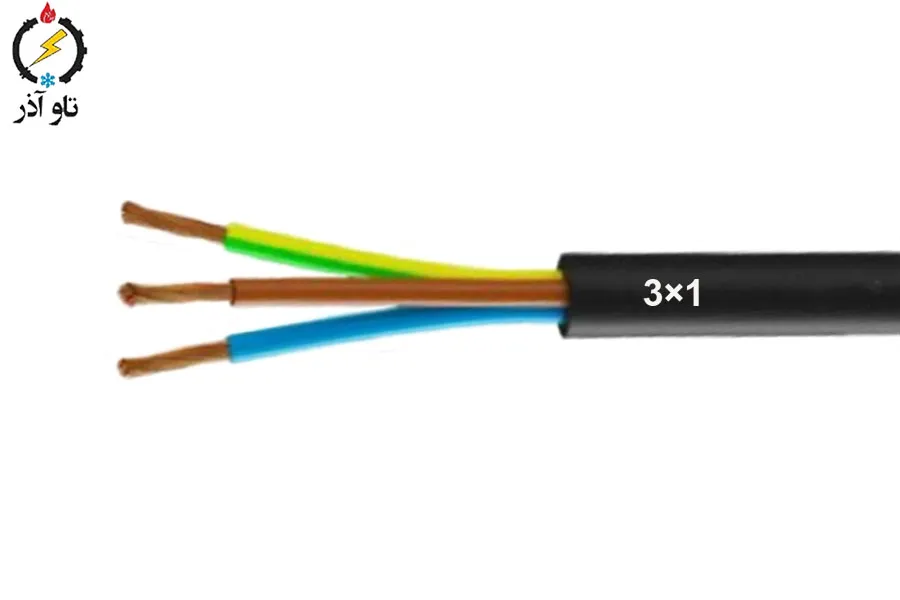

کابل افشان مسی 1 × 3 افشار نژاد خراسان (1  متر)

معرفی کلی محصول کابل افشان مسی 1 × 3 افشار نژاد

کابل افشان مسی 1 × 3 ساخت افشار نژاد خراسان یک کابل سه‌رشته‌ای با هادی‌های افشان و سطح مقطع هر رشته 1 mm² است که برای مصارف سبک، کابل‌کشی‌های داخلی کوچک، سیستم‌های روشنایی و ماشین‌آلات کم‌مصرف طراحی شده است. ساختار افشان این کابل باعث می‌شود که نصب در مسیرهای خم‌دار، عبور از داکت‌های تنگ و اتصال به تجهیزات پرتابل بسیار آسان‌تر باشد. این کابل با ولتاژ نامی 500 VAC و عایق نسبتاً نازک ولی استاندارد، یک گزینه اقتصادی و کارآمد برای پروژه‌های سبک محسوب می‌شود. واحد فروش این محصول 1 meter است تا امکان سفارش به طول دقیق فراهم گردد.

مشخصات فنی کلیدی کابل افشان مسی 1 × 3 افشار نژاد

• سازنده (برند): افشار نژاد خراسان
• نوع کابل: کابل افشان (Flexible Copper Cable)
• تعداد و سطح مقطع هادی‌ها: 3 × 1 mm²
• ولتاژ نامی: 500 VAC
• ضخامت عایق هر هادی: 0.6 mm
• ضخامت روکش (Sheath): 0.8 mm
• میانگین قطر خارجی کابل: 7.1 mm
• حداکثر مقاومت هادی در 20°C: 19.5 Ω/km
• جریان مجاز در هوای 30°C: 15 A
• وزن تقریبی: 78 kg/km
• واحد فروش: 1 meter

کاربردهای معمول کابل افشان مسی 1 × 3 افشار نژاد

مصارف روشنایی و مدارهای کم‌مصرف

این کابل برای مدارهای روشنایی داخلی کوچک، لوسترها، چراغ‌های تزئینی، و روشنایی راهروها مناسب است. سطح مقطع 1 mm² برای مصرف‌کننده‌های با جریان پایین انتخاب اقتصادی و منطقی است.

تجهیزات پرتابل و کابل رابط

برای دستگاه‌های پرتابل کم‌مصرف، کابل رابط تجهیزات الکترونیکی و بردهای کوچک که نیاز به انعطاف بالا دارند، کابل 1×3 گزینه مناسبی است.

تابلوها، پنل‌ها و کابینت‌های کنترل کوچک

در تابلوهای کوچک و پنل‌های کنترل که سیگنال‌ها یا تغذیه‌های کم جریان لازم است، استفاده از کابل 1×3 باعث نظم و سهولت اتصال می‌شود.

کاربردهای ویژه و ساخت کابل سفارشی

برای ساخت کابل‌های سفارشی دستگاه‌ها یا قطعات الکترونیکی که نیاز به سه هادی در یک روکش دارند (مثلاً فاز، نول و ارت یا فازهای سیگنال)، این کابل کارآمد است.

مزایا و ویژگی‌های کلیدی کابل افشان مسی 1 × 3 افشار نژاد

انعطاف‌پذیری بالا به‌واسطه هادی افشان

هادی افشان رشته‌ای امکان خم‌پذیری و عبور آسان از مسیرهای پیچیده را فراهم می‌کند. این ویژگی نصابان و تولیدکنندگان تجهیزات را قادر می‌سازد تا کابل‌کشی مرتب‌تر و سریع‌تر انجام دهند.

مناسب برای فضاهای تنگ و داکت‌های کوچک

میانگین قطر خارجی 7.1 mm باعث می‌شود کابل فضای کمی اشغال کند و برای عبور از کانال‌ها و داکت‌های محدود مناسب باشد.

قیمت اقتصادی و توجیه فنی برای بارهای کم

برای تجهیزات و مدارهای با بار کم، استفاده از کابل 1×3 هزینه را کاهش می‌دهد بدون اینکه کارایی لازم فدا شود.

حفاظت اولیه با عایق و روکش استاندارد

ضخامت عایق 0.6 mm و روکش 0.8 mm حفاظت مکانیکی و الکتریکی پایه‌ای فراهم می‌آورند که برای نصب‌های داخلی و محیط‌های غیرصنعتی مناسب است.

محاسبات فنی — مقاومت و افت ولتاژ

برای طراحی دقیق و اطمینان از عملکرد مناسب، باید مقاومت هادی را به Ω/m تبدیل کرده و افت ولتاژ را محاسبه کنیم.

• مقاومت هادی: 19.5 Ω/km تبدیل به Ω/m: 19.5 ÷ 1000 = 0.0195 Ω/m

مثال محاسبه 1 — مسیر کوتاه، جریان نمونه 10 A، طول یک‌طرفه 10 m

گام‌های محاسبه (عدد به عدد):

1. R_per_m = 0.0195 Ω/m.
2. I = 10 A.
3. افت ولتاژ به ازای هر متر = I × R_per_m = 10 × 0.0195 = 0.195 V/m.
4. افت ولتاژ کل برای 10 m = 0.195 × 10 = 1.95 V.
5. درصد افت نسبت به 230 V = (1.95 ÷ 230) × 100 ≈ 0.85%.

نتیجه: برای یک مسیر 10 m و بار 10 A، افت ولتاژ ≈ 1.95 V (≈ 0.85%) است — عددی که برای بسیاری از بارهای کم‌حساس قابل قبول است. مثال محاسبه 2 — جریان نامی 15 A، طول یک‌طرفه 20 m (H3)

1. I = 15 A.
2. V_drop_per_m = 15 × 0.0195 = 0.2925 V/m.
3. برای طول 20 m: V_drop_total = 0.2925 × 20 = 5.85 V.
4. درصد افت = (5.85 ÷ 230) × 100 ≈ 2.54%.

توضیح: در این حالت افت ولتاژ حدود 2.54% است؛ این مقدار در بسیاری از سیستم‌های توزیع داخلی هنوز قابل قبول است اما به‌خاطر نزدیک‌شدن به مرزهای طراحی (معمولاً تا 3% برای مدارهای توزیع) بهتر است در مسیرهای طولانی یا کاربردهای حساس سطح مقطع بزرگ‌تر انتخاب شود.

نکته درباره حلقه رفت و برگشت (loop)

اگر بخواهید افت ولتاژ حلقه‌ای (رفت و برگشت) را محاسبه کنید، باید دو برابر طول یک‌طرفه یا مقاومت دو هادی را در نظر بگیرید. به‌عنوان مثال برای بار 15 A و طول رفت 10 m (حلقه 20 m) افت ولتاژ حلقه برابر 5.85 V خواهد بود (مطابق مثال بالا).

جریان مجاز، شرایط نصب و Derating کابل افشان مسی 1 × 3 افشار نژاد

جریان نامی اعلام‌شده (H3)

در مشخصات کارخانه جریان مجاز 15 A در هوای 30°C اعلام شده است. این مقدار برای نصب منفرد در هوا معتبر است.

شرایطی که باید Derating اعمال شود

• نصب داخل لوله یا کانال بسته، که تهویه کمتر دارد؛
• قرارگیری کابل‌ها در دسته‌های چندتایی (bunched cables)؛
• دمای محیط بالاتر از 30°C.

در این شرایط باید از جداول استاندارد جریان مجاز و ضرایب کاهش استفاده کنید یا با تیم فنی مشورت نمایید تا جریان مجاز منطبق بر شرایط واقعی پروژه تعیین شود.

نصب، اتصالات و نکات ایمنی کابل افشان مسی 1 × 3 افشار نژاد

انتخاب ابزار و اتصالات مناسب

برای هادی‌های افشان از فیش‌های کابل‌شو (ferrule) یا ترمینال‌های پرس‌شده استفاده کنید تا از افزایش مقاومت تماس و گرم‌شدن اجتناب شود. پیچ ترمینال‌ها را با گشتاور توصیه‌شده ببندید.

رعایت شعاع خم و کشش مجاز

هنگام نصب شعاع خم مجاز را رعایت کنید تا رشته‌ها دچار خستگی یا شکست نشوند. از کشیدن بیش از حد کابل هنگام کشیدن در مسیرها خودداری کنید.

بازرسی دوره‌ای و نگهداری

• بازدید بصری برای تشخیص بریدگی، سوختگی یا خوردگی عایق؛
• بررسی نقاط اتصال برای افزایش دما یا تغییر رنگ؛
• در صورت مشاهده هرگونه بوی سوختگی یا دود، برق را قطع و بررسی فنی انجام دهید.

هشدار ایمنی

• قبل از هرگونه کار روی مدار، برق را قطع کنید؛
• از تجهیزاتی که سطح مقطع مناسب ندارند برای بارهای بالا استفاده نکنید تا از گرم‌شدن و خطر آتش جلوگیری شود؛
• نصب را مطابق مقررات ملی و استانداردهای برق انجام دهید.

سوالات متداول (FAQ)

آیا این کابل برای فضای باز مناسب است؟

خیر — کابل‌های افشان با روکش استاندارد معمولاً برای نصب مستقیم در فضای باز یا در معرض نور خورشید و رطوبت مناسب نیستند؛ برای فضای باز از کابل‌های دارای روکش مقاوم یا پوشش محافظ استفاده کنید.

برای چه کاربردهایی حتماً باید سطح مقطع بالاتر انتخاب شود؟

برای مدارهای پریز با بار بالا، موتورهای الکتریکی با جریان راه‌اندازی بالا، و مسیرهای طولانی‌تر که افت ولتاژ مهم است، بهتر است به سطح مقطع 1.5 mm² یا 2.5 mm² و بالاتر فکر کنید.

چگونه طول مورد نیاز را درست محاسبه کنم؟

طول مسیر را از نقطه منبع تا محل بار اندازه‌گیری کنید؛ در محاسبه افت ولتاژ، برای حلقه برگشت باید طول رفت و برگشت را لحاظ کنید. در صورت نیاز تیم فنی ما می‌تواند محاسبات دقیق برای پروژه شما انجام دهد.

توصیه‌های خرید و سفارش

• واحد فروش: 1 meter — طول مورد نیاز خود را با دقت محاسبه و اعلام کنید.
• برای سفارش‌های عمده از واحد فروش درخواست قیمت عمده و زمان تأمین نمایید.
• در صورت نیاز به گواهی یا تست‌های استاندارد هنگام سفارش ذکر کنید تا مدارک مرتبط ارائه شود.
• اگر در انتخاب سطح مقطع یا شرایط نصب تردید دارید، تیم فنی تاو آذر سهند آماده ارائه مشاوره فنی و انجام محاسبات دقیق مطابق شرایط پروژه شماست.
